公開番号2025123612
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019136
出願日2024-02-13
発明の名称保護ケース及び携帯端末ユニット
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G06F 1/16 20060101AFI20250818BHJP(計算;計数)
要約【課題】耐久性がより高い保護ケース及び携帯端末ユニットを提供する。
【解決手段】携帯端末100に着脱可能に装着される保護ケース300であって、弾性材料により形成され、携帯端末100の背面側及び側面側を覆う第1ケース部材310と、第1ケース部材310よりも剛性の高い材料により形成された第2ケース部材320と、を備え、第2ケース部材320は、第1ケース部材310と接合する接合部(第1接合部321f、第2接合部322a)を備え、接合部は、第2ケース部材320の外面に面落ち部410,510と、面落ち部410,510内に位置する貫通孔420,520とを備え、第1ケース部材310は、面落ち部410,510の内面に接する内面部318aと、面落ち部410,510の外面に接する外面部318bと、貫通孔420,520内に位置して内面部318aと外面部318bとを接続する接続部318cと、を備える。
【選択図】図16A
特許請求の範囲【請求項１】
携帯端末に着脱可能に装着される保護ケースであって、
弾性材料により形成され、前記携帯端末の背面側及び側面側を覆う第１ケース部材と、
前記第１ケース部材よりも剛性の高い材料により形成された第２ケース部材と、
を備え、
前記第２ケース部材は、前記第１ケース部材と接合する接合部を有し、
前記接合部は、前記第２ケース部材の外面に設けられた面落ち部と、前記面落ち部に位置する貫通孔とを備え、
前記第１ケース部材は、前記面落ち部の内面に接する内面部と、前記面落ち部の外面に接する外面部と、前記貫通孔内に位置して前記内面部と前記外面部とを接続する接続部と、を備える、保護ケース。
続きを表示（約 900 文字）【請求項２】
前記第２ケース部材の前記貫通孔は、前記携帯端末への前記保護ケースの着脱操作において前記第１ケース部材と前記第２ケース部材とが離間する方向に負荷がかかる箇所に設けられている、請求項１に記載の保護ケース。
【請求項３】
前記貫通孔は、前記面落ち部の端部側に配置されている、請求項１に記載の保護ケース。
【請求項４】
前記接合部は、第１接合部を含み、
前記携帯端末の長手方向における第一端側には、前記第１ケース部材のみが配置されており、
前記第２ケース部材は、前記携帯端末の長手方向の中央部分から第二端側に向かって延びる箇所に配置されており、
前記第１接合部は、前記携帯端末の長手方向の中央部分に配置されている、請求項１に記載の保護ケース。
【請求項５】
前記接合部は、第２接合部を含み、
前記第２接合部は、前記携帯端末の長手方向における前記第二端側に配置されている、請求項４に記載の保護ケース。
【請求項６】
前記保護ケースは、前記第２ケース部材をインサート部品として、前記第１ケース部材となる材料が充填されたインサート成形品である、請求項１に記載の保護ケース。
【請求項７】
保護ケースと、前記保護ケースが着脱可能に装着される携帯端末と、を備える携帯端末ユニットであって、
前記保護ケースは、
弾性材料により形成され、前記携帯端末の背面側及び側面側を覆う第１ケース部材と、
前記第１ケース部材よりも剛性の高い材料により形成された第２ケース部材と、
を備え、
前記第２ケース部材は、前記第１ケース部材と接合する接合部を有し、
前記接合部は、前記第２ケース部材の外面に設けられた面落ち部と、前記面落ち部に位置する貫通孔とを備え、
前記第１ケース部材は、前記面落ち部の内面に接する内面部と、前記面落ち部の外面に接する外面部と、前記貫通孔内に位置して前記内面部と前記外面部とを接続する接続部と、を備える、携帯端末ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保護ケース及び携帯端末ユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
携帯端末に装着される従来の保護ケースとして、例えば、特許文献１には、電子機器本体の片面に取り付けるトレイ形状のカバーを備える保護カバーが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０１５８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、携帯端末の保護カバーとして、カバーとカバーを覆う弾性部とを組み合わせたものを用いる場合には当該保護カバーを電子機器に着脱する際の負荷により、弾性部とカバーとの剥がれが生じる等の耐久性における問題があった。
【０００５】
本発明の課題は、耐久性がより高い保護ケース及び携帯端末ユニットを提供することである。
【課題を解決するための手段】
【０００６】
以上の課題を解決するため、本発明の保護ケースは、携帯端末に着脱可能に装着される保護ケースであって、弾性材料により形成され、前記携帯端末の背面側及び側面側を覆う第１ケース部材と、前記第１ケース部材よりも剛性の高い材料により形成された第２ケース部材と、を備え、前記第２ケース部材は、前記第１ケース部材と接合する接合部を有し、前記接合部は、前記第２ケース部材の外面に設けられた面落ち部と、前記面落ち部に位置する貫通孔とを備え、前記第１ケース部材は、前記面落ち部の内面に接する内面部と、前記面落ち部の外面に接する外面部と、前記貫通孔内に位置して前記内面部と前記外面部とを接続する接続部と、を備える。
【０００７】
また、本発明の携帯端末ユニットは、保護ケースと、前記保護ケースが着脱可能に装着される携帯端末と、を備える携帯端末ユニットであって、前記保護ケースは、弾性材料により形成され、前記携帯端末の背面側及び側面側を覆う第１ケース部材と、前記第１ケース部材よりも剛性の高い材料により形成された第２ケース部材と、を備え、前記第２ケース部材は、前記第１ケース部材と接合する接合部を有し、前記接合部は、前記第２ケース部材の外面に設けられた面落ち部と、前記面落ち部に位置する貫通孔とを備え、前記第１ケース部材は、前記面落ち部の内面に接する内面部と、前記面落ち部の外面に接する外面部と、前記貫通孔内に位置して前記内面部と前記外面部とを接続する接続部と、を備える。
【発明の効果】
【０００８】
本発明によれば、耐久性がより高い保護ケース及び携帯端末ユニットを提供できる。
【図面の簡単な説明】
【０００９】

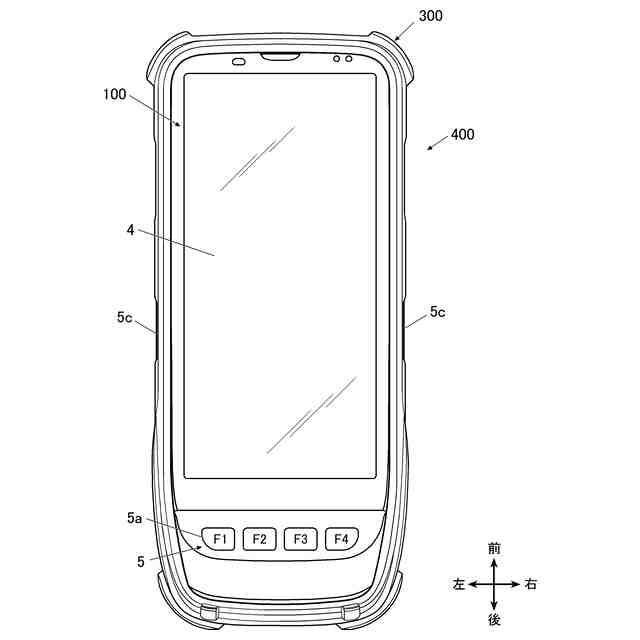

本実施形態の携帯端末ユニットを示す正面図である。

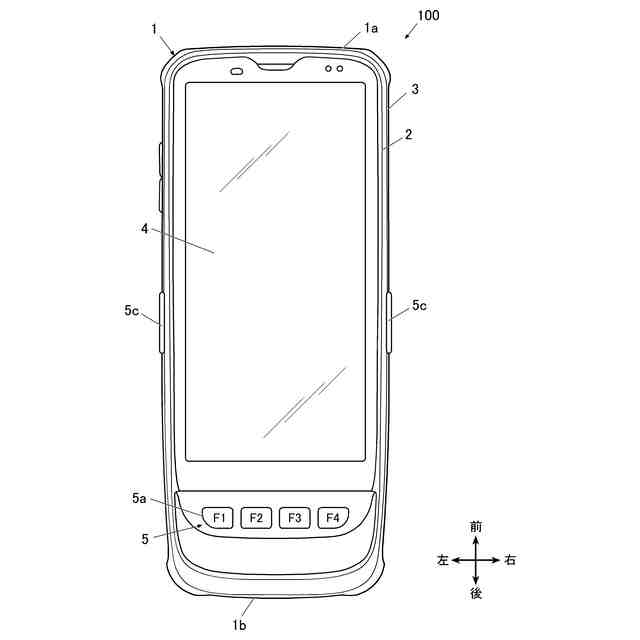

本実施形態の携帯端末を示す正面図である。

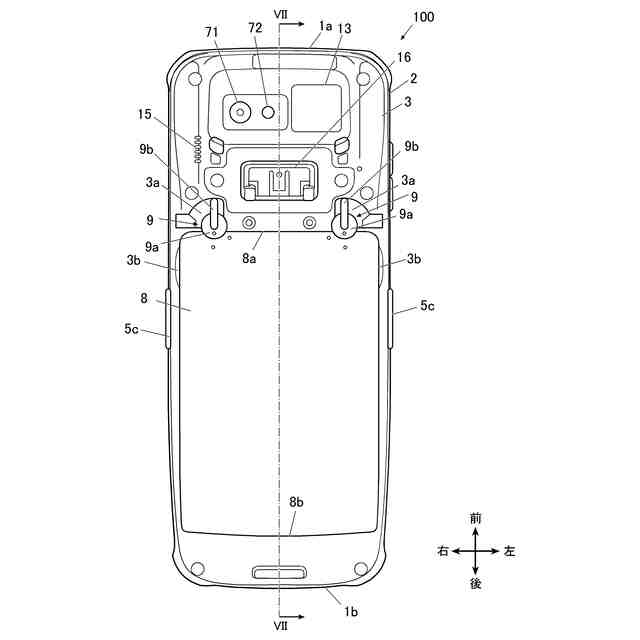

本実施形態の携帯端末を示す背面図である。
本実施形態の携帯端末を示す右側面図である。

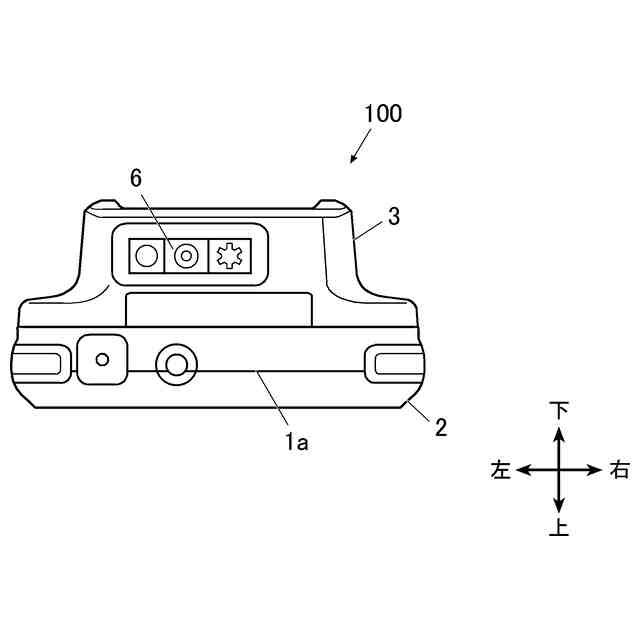

本実施形態の携帯端末を示す天面図である。

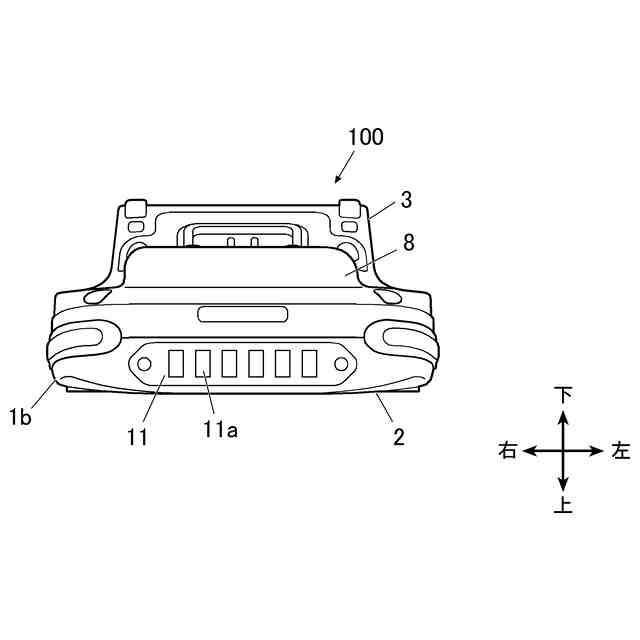

本実施形態の携帯端末を示す底面図である。
図３のVII-VII線における断面図である。

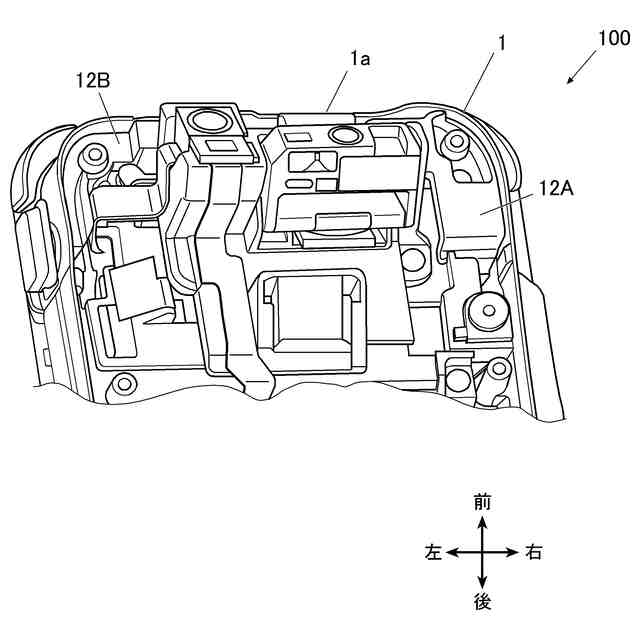

無線通信用アンテナの位置を示す図である。

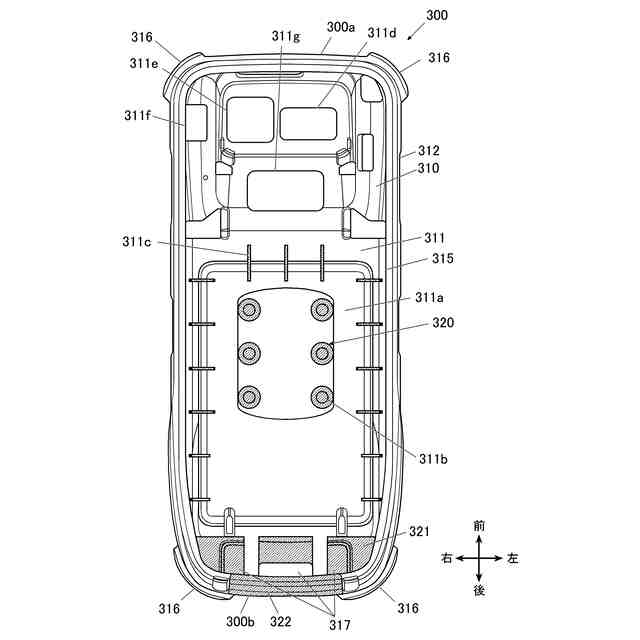

本実施形態の保護ケースを示す正面図である。
本実施形態の保護ケースを示す背面図である。
本実施形態の保護ケースを示す右側面図である。
本実施形態の保護ケースを示す天面図である。
本実施形態の保護ケースを示す底面図である。
第１部品の斜視図である。
第１接合部の拡大図である。
図１１のXVI-XVI線における第２ケース部材のみの断面図である。
図１１のXVI-XVI線における断面図である。
第２部品の斜視図である。
【発明を実施するための形態】
【００１０】
以下に、本発明を実施するための最良の形態について図面を用いて説明する。ただし、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、発明の範囲を以下の実施形態及び図示例に限定するものではない。
［１．携帯端末ユニットの構成］
携帯端末ユニット４００は、図１に示すように、携帯端末１００と、保護ケース３００とを備える。
