公開番号2025109346
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003164
出願日2024-01-12
発明の名称設計支援システム
出願人個人
代理人個人
主分類G06F 30/13 20200101AFI20250717BHJP(計算;計数)
要約【課題】変更に人の判断を要する編集要素を変更するのに好適な設計支援システムを提供する。

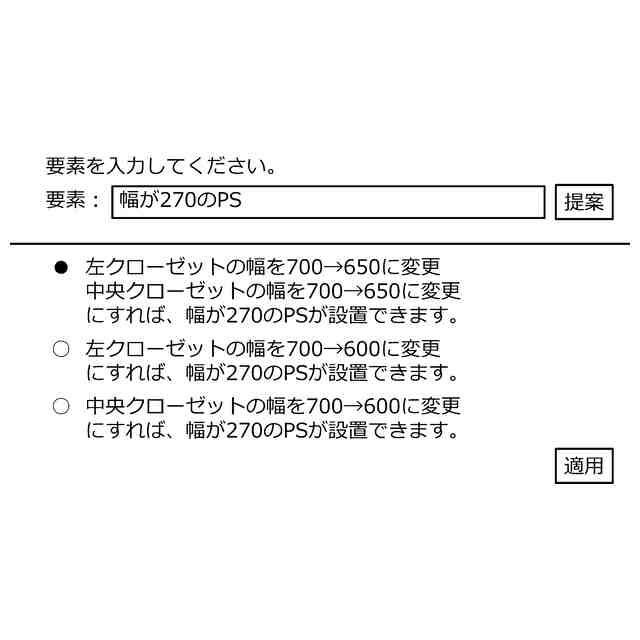

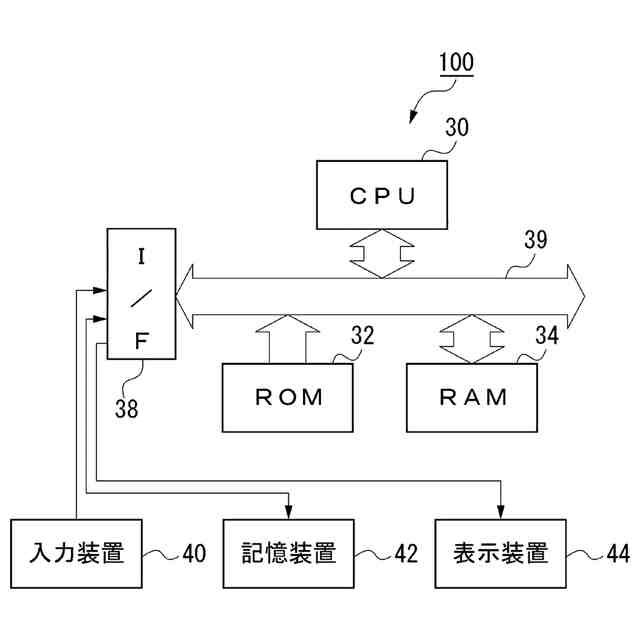

【解決手段】図面作成支援装置100は、設計情報中の編集可能な編集要素であってその変更に人の判断を要する第1要素及び第1要素の変更に影響を受け又は与える第2要素を含み、第1要素を変更する1又は複数の候補に関する候補情報を生成する要求を含むリクエストを大規模言語モデルに入力し、このリクエストに対して大規模言語モデルから出力される候補情報を取得する。これにより、設計者は変更候補から選択すればよいので、変更に人の判断を要する編集要素を変更しやすくなる。

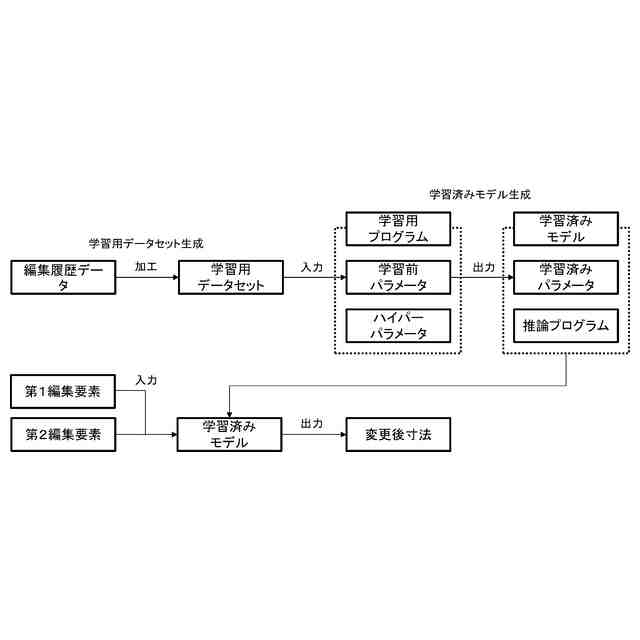

【選択図】図6
特許請求の範囲【請求項１】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報及び当該第１要素の変更に影響を受け又は与える第２要素に関する第２要素情報を含み、前記第１要素を変更する１又は複数の候補に関する候補情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される候補情報を取得する候補情報取得手段とを備えることを特徴とする設計支援システム。
続きを表示（約 1,800 文字）【請求項２】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報及び当該第１要素の変更に影響を受け又は与える第２要素に関する第２要素情報を含み、前記第１要素を変更する場合の１又は複数の影響に関する影響情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される影響情報を取得する影響情報取得手段とを備えることを特徴とする設計支援システム。
【請求項３】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報及び当該第１要素の変更に影響を受け又は与える第２要素に関する第２要素情報を含み、前記第１要素を変更する場合に考慮すべき１又は複数の事項に関する考慮事項情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される考慮事項情報を取得する考慮事項情報取得手段とを備えることを特徴とする設計支援システム。
【請求項４】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報及び当該第１要素の変更に影響を受け又は与える第２要素に関する第２要素情報を含み、前記第１要素を変更する場合の１又は複数のリスクに関するリスク情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力されるリスク情報を取得するリスク情報取得手段とを備えることを特徴とする設計支援システム。
【請求項５】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報を含み、前記第１要素を変更する１又は複数の候補に関する候補情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される候補情報を取得する候補情報取得手段とを備えることを特徴とする設計支援システム。
【請求項６】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報を含み、前記第１要素を変更する場合の１又は複数の影響に関する影響情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される影響情報を取得する影響情報取得手段とを備えることを特徴とする設計支援システム。
【請求項７】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報を含み、前記第１要素を変更する場合に考慮すべき１又は複数の事項に関する考慮事項情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力される考慮事項情報を取得する考慮事項情報取得手段とを備えることを特徴とする設計支援システム。
【請求項８】
設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報を含み、前記第１要素を変更する場合の１又は複数のリスクに関するリスク情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、
前記リクエストに対して前記大規模言語モデルから出力されるリスク情報を取得するリスク情報取得手段とを備えることを特徴とする設計支援システム。
【請求項９】
請求項１及び５のいずれか１項において、
前記第１要素に関する情報は、前記第１要素を変更した場合の変更前後の当該第１要素のうち変更前の第１要素に関する情報であり、前記候補情報は、前記変更前後の第１要素のうち変更後の第１要素に関する情報であることを特徴とする設計支援システム。
【請求項１０】
請求項１乃至８のいずれか１項において、
前記設計情報は、建築の設計を行うための設計情報であることを特徴とする設計支援システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、設計を支援するシステムに係り、特に、変更に人の判断を要する編集要素を変更するのに好適な設計支援システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、大規模言語モデル（Large Language Model）を利用して建築図面の作成を支援する技術としては、例えば、特許文献１記載の技術が知られている。
【０００３】
特許文献１記載の技術は、編集要素を含み、且つ、その編集要素の関連要素に関する関連要素情報及びその関連要素の変更に人の判断を要するか否かに関する判断要否情報を生成する要求を含むリクエストを大規模言語モデルサーバに送信し、このリクエストに対して大規模言語モデルサーバから出力される関連要素情報及び判断要否情報を取得する。そして、取得した判断要否情報に基づいて関連要素の変更に人の判断を要すると判定した場合は、取得した関連要素情報に基づいて関連要素を特定の態様で表示する。
【先行技術文献】
【特許文献】
【０００４】
特許第７３４１５８０号公報（〔０１１９〕）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１記載の技術にあっては、変更に人の判断を要する編集要素を特定の態様で表示するだけであるので、変更に人の判断を要する編集要素をどのように変更したらよいのか、又は変更にあたってどのようなことを考慮すればよいのかが分からない。
【０００６】
そこで、本発明は、このような従来の技術の有する未解決の課題に着目してなされたものであって、変更に人の判断を要する編集要素を変更するのに好適な設計支援システムを提供することを目的としている。
【課題を解決するための手段】
【０００７】
〔発明１〕上記目的を達成するために、発明１の設計支援システムは、設計情報中の編集可能な編集要素であってその変更に人の判断を要する第１要素に関する第１要素情報及び当該第１要素の変更に影響を受け又は与える第２要素に関する第２要素情報を含み、前記第１要素を変更する１又は複数の候補に関する候補情報を生成する要求を含むリクエストを大規模言語モデルに入力するリクエスト入力手段と、前記リクエストに対して前記大規模言語モデルから出力される候補情報を取得する候補情報取得手段とを備える。
【０００８】
ここで、第１要素情報は、例えば、第１要素を識別するための情報（例えば、名称、番号、ＩＤ、コード、ＵＲＬ等のリンク情報）として構成することができる。また、第１要素情報は、例えば、文字、数字、図形、符合、記号、画像、音声その他の情報として構成することができる。また、第１要素情報は、第１要素に関するキーワード（例えば、第１要素の名称の一部を示す１又は複数のキーワード）として構成することができる。以下、発明２乃至８の設計支援システムにおいて同じである。
【０００９】
また、第２要素情報は、例えば、第２要素を識別するための情報（例えば、名称、番号、ＩＤ、コード、ＵＲＬ等のリンク情報）として構成することができる。また、第２要素情報は、例えば、文字、数字、図形、符合、記号、画像、音声その他の情報として構成することができる。また、第２要素情報は、第２要素に関するキーワード（例えば、第２要素の名称の一部を示す１又は複数のキーワード）として構成することができる。以下、発明２乃至４の設計支援システムにおいて同じである。
【００１０】
また、第２要素情報としては、例えば、設計情報中の編集可能な編集要素に関する要素情報、又は編集要素以外の要素に関する要素情報が含まれる。以下、発明２乃至４の設計支援システムにおいて同じである。
（【００１１】以降は省略されています）
