発明の名称カット制御方法、カット装置及びプログラム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類B26D 5/00 20060101AFI20250819BHJP(切断手工具;切断;切断機)
要約【課題】カット領域の内側の不要な領域を簡便に且つ円滑に取り除くことである。
【解決手段】カット装置10は、紙(被カット媒体)60に対してカットデータ(所定のデザイン情報)に基づいてカッター刃174によってカットを行うカット部17と、MPU(制御部)11と、を備える。MPU(制御部)11は、カットデータ(所定のデザイン情報)にカット後に取り除くべき不要領域を示した不要領域情報が含まれる場合、不要領域の内側にかす取りカット(特殊カット)を行うようにカット部17を制御する。かす取りカットは、カットデータ(所定のデザイン情報)に基づいてカットを行う際のカッター刃174の動かし方である第1のカット方法とは異なる第2のカット方法で行われるようにする。
【選択図】図7
特許請求の範囲【請求項１】
被カット媒体に対して所定のデザイン情報に基づいてカッター刃によってカットを行うカット部を備えるカット装置のカット制御方法であって、
前記デザイン情報に前記カット後に取り除くべき不要領域を示した不要領域情報が含まれる場合、前記不要領域の内側に特殊カットを行うように前記カット部を制御する工程を含み、
前記特殊カットは、前記デザイン情報に基づいてカットを行う際の前記カッター刃の動かし方である第１のカット方法とは異なる第２のカット方法で行われる、
ことを特徴とするカット制御方法。
続きを表示（約 1,300 文字）【請求項２】
前記特殊カットは、前記不要領域の内側に楔形状の切り込みを１回又は複数回入れるカットである、
ことを特徴とする請求項１に記載のカット制御方法。
【請求項３】
前記第１のカット方法は、方向の異なるラインが接続された屈折ラインをカットする際に、前記屈折ラインの一方のラインの始点から終点までカットを完了したのち、前記カッター刃を前記被カット媒体から退避させて前記カッター刃の向きを変更してから前記屈折ラインの他方のラインのカットを開始するカット方法であり、
前記第２のカット方法は、前記屈折ラインをカットする際に、前記屈折ラインの一方のラインの始点から終点までカットを完了したのち、前記カッター刃を前記被カット媒体から退避させることなく前記屈折ラインの他方のラインのカットを開始するカット方法である、
ことを特徴とする請求項１に記載のカット制御方法。
【請求項４】
前記被カット媒体は２つの層を重ねた２層構造であり、
前記第１のカット方法は、前記被カット媒体の２層を完全にカットするカット方法であり、
前記第２のカット方法は、前記被カット媒体の一方の層を完全にカットしないハーフカットを行うカット方法である、
ことを特徴とする請求項１に記載のカット制御方法。
【請求項５】
前記第１のカット方法と前記第２のカット方法とでは、前記カッター刃が前記被カット媒体をカットする際の圧力が異なる、
ことを特徴とする請求項１に記載のカット制御方法。
【請求項６】
前記第１のカット方法と前記第２のカット方法とでは、前記カッター刃が前記被カット媒体をカットする際の速度が異なる、
ことを特徴とする請求項１に記載のカット制御方法。
【請求項７】
被カット媒体に対して所定のデザイン情報に基づいてカッター刃によってカットを行うカット部と、
制御部と、を備え、
前記制御部は、前記デザイン情報に前記カット後に取り除くべき不要領域を示した不要領域情報が含まれる場合、前記不要領域情報が示す前記不要領域の内側に特殊カットを行うように前記カット部を制御し、
前記特殊カットは、前記デザイン情報に基づいてカットを行う際の前記カッター刃の動かし方である第１のカット方法とは異なる第２のカット方法で行われる、
ことを特徴とするカット装置。
【請求項８】
被カット媒体に対して所定のデザイン情報に基づいてカッター刃によってカットを行うカット部を備えるカット装置のコンピュータを、
前記デザイン情報に前記カット後に取り除くべき不要領域を示した不要領域情報が含まれる場合、前記不要領域情報が示す前記不要領域の内側に特殊カットを行うように前記カット部を制御する制御手段、
として機能させ、
前記特殊カットは、前記デザイン情報に基づいてカットを行う際の前記カッター刃の動かし方である第１のカット方法とは異なる第２のカット方法で行われる、
ことを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カット制御方法、カット装置及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、被カット媒体に対してカットを行うカット装置が知られている。このカット装置に関して、下記特許文献１にはカット領域の外周をカットするとともに当該カット領域の内側の不要な領域をカットする接着用シートの形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－９８５０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に開示されている接着用シートの形成装置では、カット領域の内側の不要な領域の形状が区区である場合、不要な領域を取り除くときに除去装置（押出装置）を使用できない。したがって、かかる場合には、カット領域の内側の不要な領域を手作業で取り除く必要があるため、時間がかかったり、必要な領域を傷つけてしまったりすることがあった。
【０００５】
本発明は、このような問題に鑑みてなされたものであり、カット領域の内側の不要な領域を簡便に且つ円滑に取り除くことを目的とする。
【課題を解決するための手段】
【０００６】
上記課題の解決のために、本発明のカット制御方法は、被カット媒体に対して所定のデザイン情報に基づいてカッター刃によってカットを行うカット部を備えるカット装置のカット制御方法であって、前記デザイン情報に前記カット後に取り除くべき不要領域を示した不要領域情報が含まれる場合、前記不要領域の内側に特殊カットを行うように前記カット部を制御する工程を含み、前記特殊カットは、前記デザイン情報に基づいてカットを行う際の前記カッター刃の動かし方である第１のカット方法とは異なる第２のカット方法で行われる、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、カット領域の内側の不要な領域を簡便に且つ円滑に取り除くことができる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態のカットシステムを示すブロック図である。
カット装置の機能構成を示すブロック図である。
紙が貼り付けられた台紙が載置された載置台を示す斜視図である。
端末装置の機能構成を示すブロック図である。
かす取りカット処理の制御手順を示すフローチャートである。

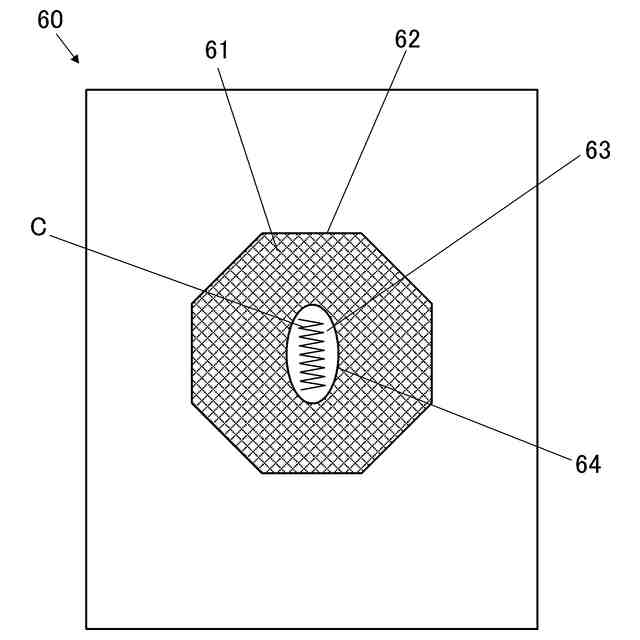

かす取りカットの例を示す図である。

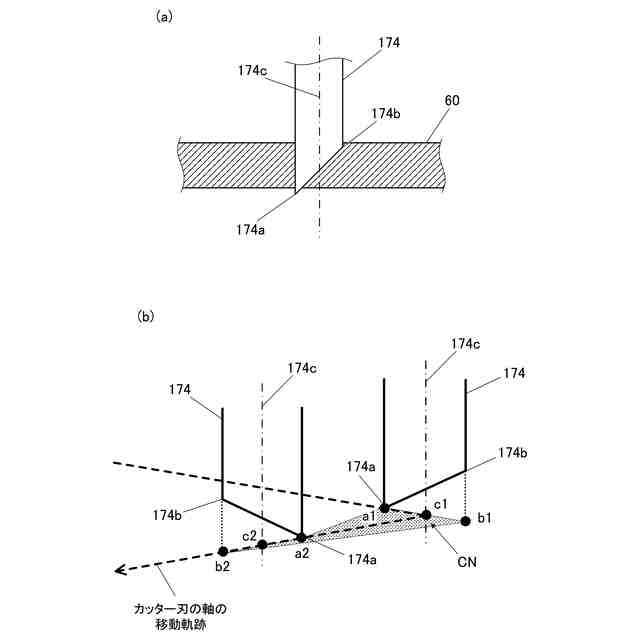

（ａ）はかす取りカット時の紙の断面を示す図、（ｂ）はかす取りカット時のカッター刃の動きを示す図である。

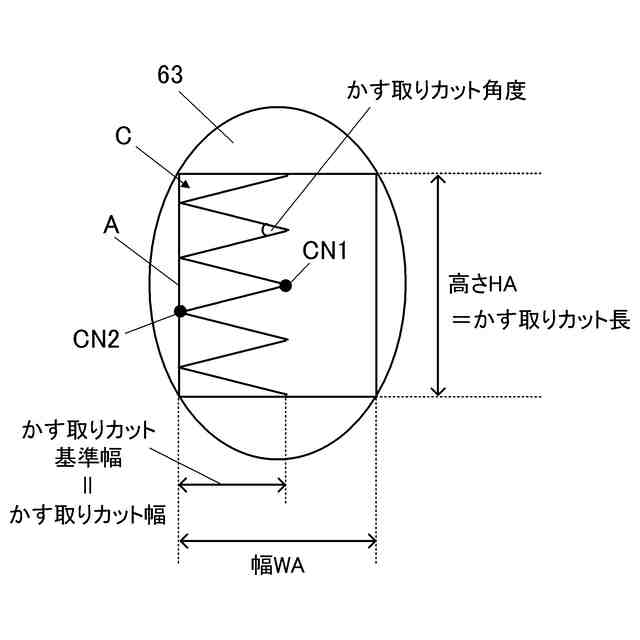

かす取りカット幅及びかす取りカット長の設定方法を示す図である。
かす取りカット幅及びかす取りカット長の設定方法を示す図である。
かす取りカットの例を示す図である。
（ａ）～（ｄ）はかす取りカットの例を示す図である。
カットデータ生成処理の制御手順を示すフローチャートである。
要否選択受付画面の例を示す図である。
（ａ）～（ｄ）は要否選択受付画面の例を示す図である。
（ａ），（ｂ），（ｄ）は要否選択受付画面の例を示す図であり、（ｃ）はシンボルマークの例を示す図である。
変形例のかす取りカット処理の制御手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を、図面を参照して詳細に説明する。ただし、本発明の範囲は、図示例に限定されるものではない。図１に示すように、本実施の形態のカットシステム１は、カット装置１０と、端末装置５０と、を備えて構成される。
【００１０】
カット装置１０は、載置台３１（後述）に載置（セット）された台紙３２（後述）に貼り付けられた矩形などの平面状の被カット媒体を任意の平面形状にカット（カッティング）する装置である。本実施の形態において、被カット媒体として、Ａ４などの用紙である紙６０（図３参照）を用いる例を説明するが、これに限定されるものではない。被カット媒体としては、樹脂などのシート、シール、皮など、カッター刃でカット可能な他の媒体でもよい。
