公開番号2025137316
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024059294
出願日2024-04-02
発明の名称光源装置及び投影装置
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G03B 21/14 20060101AFI20250911BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供する。
【解決手段】光源装置60は、レーザダイオード71と、マイクロレンズアレイ102及び反射ミラー104を有し、かつマイクロレンズアレイ102の反射ミラー104側とは反対側から入射される光を反射ミラー104でマイクロレンズアレイ102側に反射する反射MLA100と、レーザダイオード71から入射される光を反射MLA100に向けて反射又は透過し、反射MLA100から入射される光を反射又は透過する光学部材80と、を備え、反射MLA100は、反射ミラー104で反射される光が光学部材80に向かうように配置されている。
【選択図】図4
特許請求の範囲【請求項１】
光源と、
マイクロレンズアレイ及び反射ミラーを有し、かつ前記マイクロレンズアレイの前記反射ミラー側とは反対側から入射される光を前記反射ミラーで前記マイクロレンズアレイ側に反射する反射レンズ部材と、
前記光源から入射される光を前記反射レンズ部材に向けて導光し、前記反射レンズ部材から入射される光を反射又は透過する光学部材と、を備え、
前記反射レンズ部材は、前記反射ミラーで反射される光が前記光学部材に向かうように配置されている、
光源装置。
続きを表示（約 1,000 文字）【請求項２】
前記反射レンズ部材は、前記光学部材から前記反射レンズ部材に向かう光の光路と前記反射レンズ部材に反射されて前記光学部材に向かう光の光路とが重なるように配置されている、
請求項１に記載の光源装置。
【請求項３】
前記光学部材と前記反射レンズ部材との間の光路上に凸レンズ部材が設けられている、
請求項２に記載の光源装置。
【請求項４】
前記光学部材は、入射される光の偏光方向に応じて入射される光を反射又は透過する偏光ビームスプリッタと、該偏光ビームスプリッタと前記反射レンズ部材との間の光路上に設けられる１／４波長板と、を含む、
請求項１に記載の光源装置。
【請求項５】
前記光源からの光は、集光レンズを介さずに前記偏光ビームスプリッタに入射される、
請求項４に記載の光源装置。
【請求項６】
前記偏光ビームスプリッタと前記１／４波長板との間における光路上に集光レンズが設けられている、
請求項５に記載の光源装置。
【請求項７】
前記光学部材は、入射される光の入射角に応じて入射される光を反射又は透過する第１のプリズム部材を含む、
請求項１に記載の光源装置。
【請求項８】
前記反射レンズ部材は、前記反射ミラーが前記マイクロレンズアレイから該マイクロレンズアレイの焦点距離の１／２の距離だけ離れた位置に設けられている、
請求項１に記載の光源装置。
【請求項９】
請求項１～８のいずれか１項に記載の光源装置と、
画像光を生成する表示素子と、
前記表示素子から出射された前記画像光を被投影体に投影する投影光学系と、
前記光源装置と前記表示素子とを制御する制御部と、を備え、
前記光学部材は、前記反射レンズ部材から入射される光を前記表示素子に向けて反射又は透過する、
投影装置。
【請求項１０】
入射される光の入射角に応じて入射される光を反射又は透過する第２のプリズム部材を備え、
前記光学部材の少なくとも一部は、前記第２のプリズムと一体化されており、
前記第２のプリズム部材は、前記光学部材を経由した光を前記表示素子に向けて導光するように配置されている、
請求項９に記載の投影装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光源装置及び投影装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、光源から表示素子に向けて照射される光の光路上にマイクロレンズアレイを設けることで、表示素子に向けて照射される光を均一化するようにした投影装置が知られている。例えば特許文献１には、光源装置と、照明光学系と、画像形成素子と、投射光学系とを有するプロジェクタが開示されている。このプロジェクタは、レーザ光源から出射された光が、マイクロレンズからなる光学素子を通過するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５１７３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１のように光源から出射される光の光路上にマイクロレンズアレイが設けられた投影装置では、マイクロレンズアレイに入射される光の照射領域を調整するために光源からマイクロレンズアレイに至るまでの光路が長くなり易く、さらにマイクロレンズアレイから表示素子に向けて出射される光を束ねるためにマイクロレンズアレイから表示素子に至るまでの光路が長くなり易い。そのため、装置の小型化を図ることが困難であった。
【０００５】
本発明は、以上の点に鑑み、装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の光源装置は、光源と、マイクロレンズアレイ及び反射ミラーを有し、かつ前記マイクロレンズアレイの前記反射ミラー側とは反対側から入射される光を前記反射ミラーで前記マイクロレンズアレイ側に反射する反射レンズ部材と、前記光源から入射される光を前記反射レンズ部材に向けて導光し、前記反射レンズ部材から入射される光を反射又は透過する光学部材と、を備え、前記反射レンズ部材は、前記反射ミラーで反射される光が前記光学部材に向かうように配置されている。
【０００７】
本発明の投影装置は、上記の光源装置と、画像光を生成する表示素子と、前記表示素子から出射された前記画像光を被投影体に投影する投影光学系と、前記光源装置と前記表示素子とを制御する制御部と、を備え、前記光学部材は、前記反射レンズ部材から入射される光を前記表示素子に向けて反射又は透過する。
【発明の効果】
【０００８】
本発明によれば、装置の小型化を図ることができる光源装置と、この光源装置を備える投影装置を提供することができる。
【図面の簡単な説明】
【０００９】

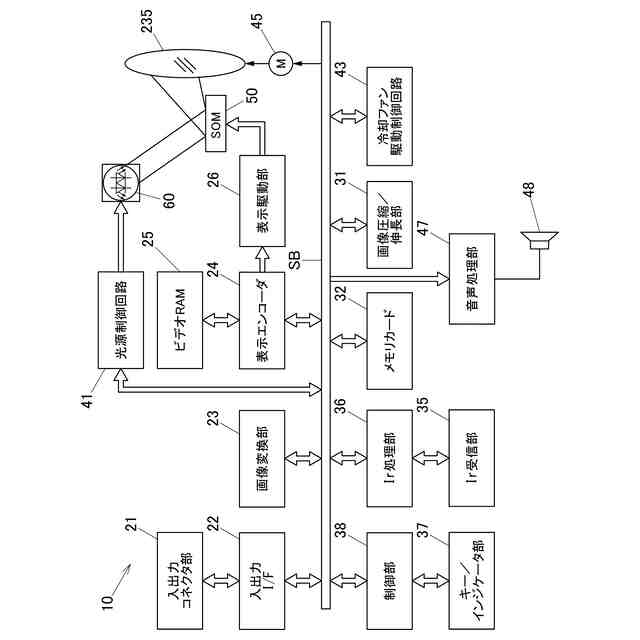

第１実施形態に係る投影装置の機能回路ブロックを示す図である。

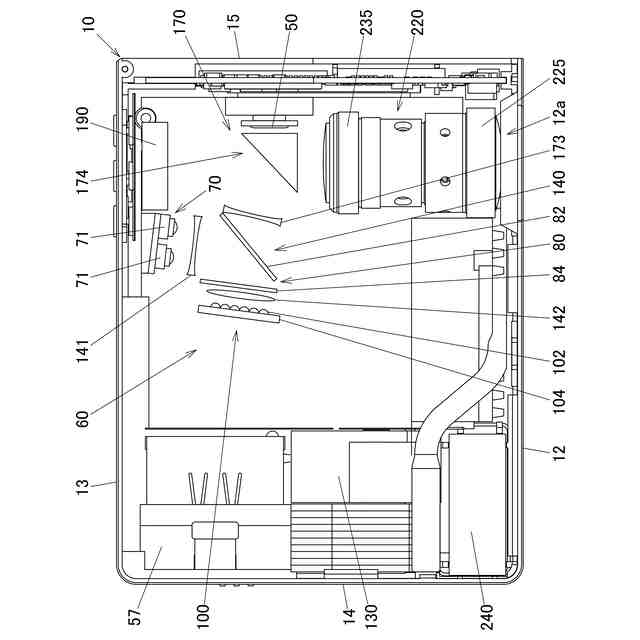

第１実施形態に係る投影装置の内部構造を示す平面模式図である。

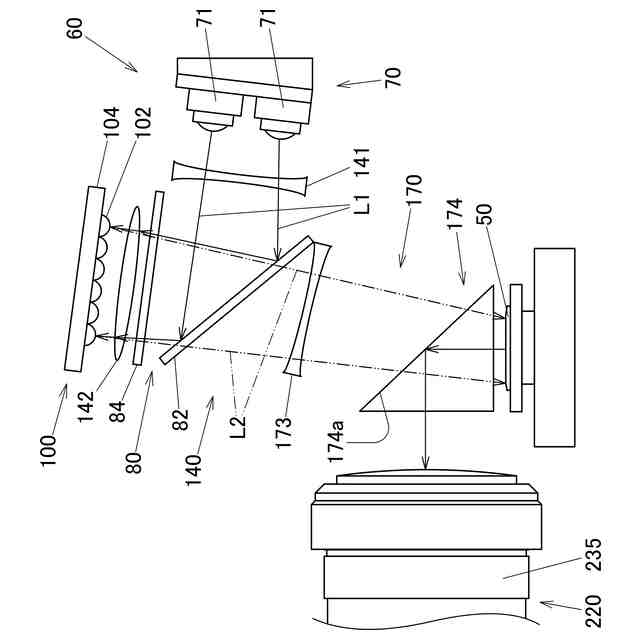

第１実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。

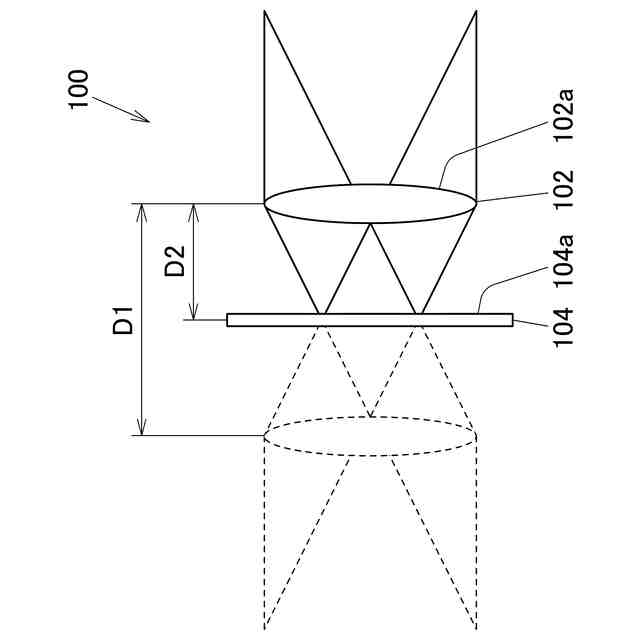

第１実施形態に係る投影装置の反射ＭＬＡの概略構成を示す模式図である。

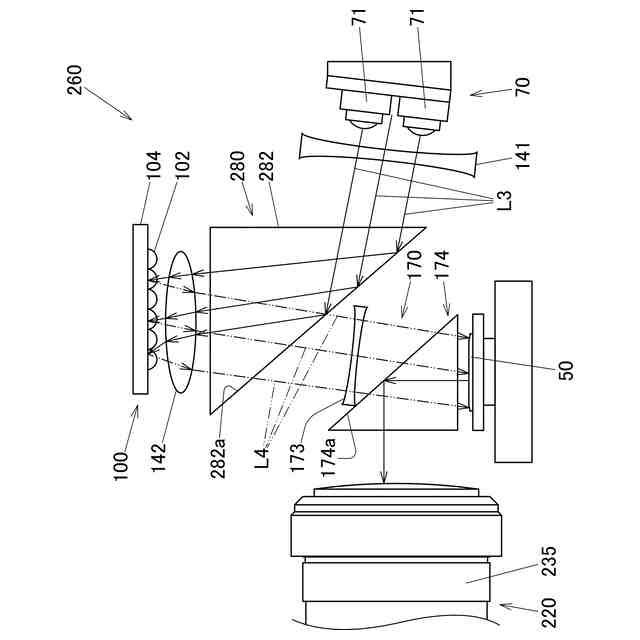

第２実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。

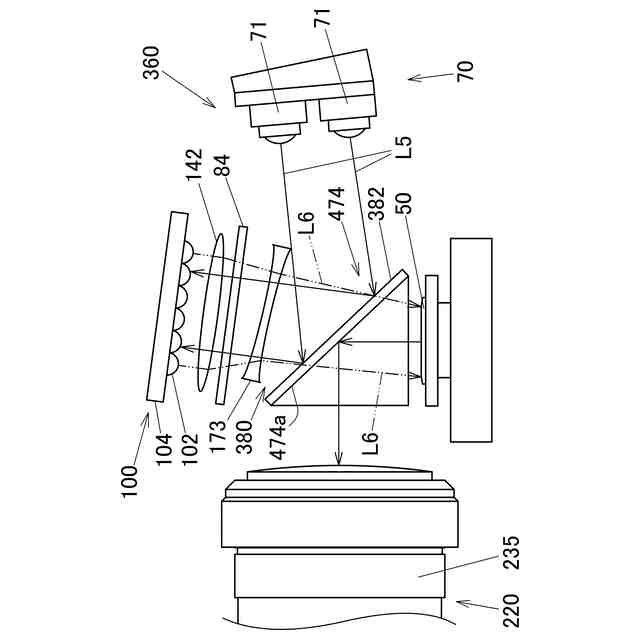

第３実施形態に係る投影装置の光源装置における光の出入射の態様を示す平面模式図である。
【発明を実施するための形態】
【００１０】
以下、図１～図４を参照して本発明の第１実施形態について説明する。図１は、投影装置１０の機能回路ブロック図である。投影装置制御部は、画像変換部２３と制御部３８とを含むＣＰＵ、入出力インターフェース２２を含むフロントエンドユニット、表示エンコーダ２４と表示駆動部２６等から構成される。入出力コネクタ部２１から入力された各種規格の画像信号は、入出力インターフェース２２、システムバスＳＢを介して画像変換部２３で表示に適した所定のフォーマットの画像信号に統一するように変換された後、表示エンコーダ２４に出力される。
（【００１１】以降は省略されています）
