発明の名称発音装置及び音出力制御システム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類H04R 3/12 20060101AFI20250911BHJP(電気通信技術)
要約【課題】好適なヒアリングを可能とする発音装置及び音出力制御システムを提供する。
【解決手段】第1の発音装置(10)は、接続装置(20)と接続可能な接続端子(12、13)と、接続端子(12、13)により接続装置(20)に接続していない場合に、電子機器(40)から受信した音データに基づく音を出力する第1出力部(11)と、を備える。第1の発音装置(10)は、接続端子(12、13)により接続装置(20)に接続している場合であってかつ接続装置(20)に第1出力部(11)と特性が異なる第2出力部(31)を備える第2の発音装置(30)が接続されている場合に、音データに基づく音を第1出力部(11)から出力させずに、接続端子(13)が第2出力部(31)から出力させるための音データを接続装置(20)へ出力する。
【選択図】図3
特許請求の範囲【請求項１】
接続装置と接続可能な第１接続部と、
前記第１接続部により前記接続装置に接続していない場合に、外部装置から受信した音データに基づく音を出力する第１出力部と、
を備え、
前記第１接続部により前記接続装置に接続している場合であってかつ前記接続装置に前記第１出力部と特性が異なる第２出力部を備える第２の発音装置が接続されている場合に、前記音データに基づく音を前記第１出力部から出力させずに、前記第１接続部が前記第２出力部から出力させるための音データを前記接続装置へ出力する、
発音装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１出力部と前記第１接続部のいずれに音データを出力するかを切り替える切替部と、
前記第１接続部の前記接続装置への接続有無に係る情報、及び前記第２の発音装置の前記接続装置への接続有無に係る情報に基づいて、前記切替部を切り替える制御部と、
を備える請求項１記載の発音装置。
【請求項３】
第１接続部及び第１出力部を有する第１の発音装置と、前記第１接続部を介して前記第１の発音装置と接続可能な接続装置と、を含み、
前記第１出力部は、前記第１接続部により前記接続装置に接続していない場合に、外部装置から受信した音データに基づく音を出力し、
前記第１接続部により前記接続装置に接続している場合であってかつ前記接続装置に前記第１出力部と特性が異なる第２出力部を備える第２の発音装置が接続されている場合に、前記音データに基づく音を前記第１出力部から出力させずに、前記第１接続部が音データを前記接続装置へ出力し、
前記接続装置は、前記第２の発音装置に接続可能であって、前記第１接続部を介して取得される前記音データを前記第２の発音装置に出力する第２接続部を備える、
音出力制御システム。
【請求項４】
前記接続装置は、前記第１の発音装置を収容可能な収容部を有し、
前記第１の発音装置が前記収容部に収容されることで、前記第１接続部が前記接続装置に接続される、
請求項３記載の音出力制御システム。
【請求項５】
前記接続装置は、前記収容部を開閉可能な蓋体を有し、
前記第１の発音装置は、周囲の音を集音する集音部を備え、
前記第１の発音装置が前記収容部に収容されており、かつ前記収容部が開放状態の場合には、第１出力部又は前記第２出力部により出力される音には前記集音部の集音により得られた音データに基づく音が含まれ、前記第１の発音装置が前記収容部に収容されており、かつ前記収容部が閉止状態の場合には、前記音には前記集音部の集音により得られた音データに基づく音が含まれない、
請求項４記載の音出力制御システム。
【請求項６】
前記接続装置は、前記第１の発音装置が備え、当該第１の発音装置の動作電力を供給する二次電池の充電電力を供給する電力供給部を有し、
前記電力供給部は、前記第１の発音装置が前記収容部に収容されている場合に、前記二次電池を充電可能である、
請求項４記載の音出力制御システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、発音装置及び音出力制御システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、ユーザが単独で所望の音を聞くためのイヤホンといった発音装置において、耳孔に挿入しない開放型の発音装置が利用されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９６０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方で、開放型の発音装置では、周囲の環境に応じて快適なヒアリングが難しい場合がある。また、ユーザにとっては、特性の異なる複数の発音装置のなかから、ユーザが用途に応じて選択した発音装置を利用できることが望ましい。
【０００５】
この発明の目的は、好適なヒアリングを可能とする発音装置及び音出力制御システムを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明は、
接続装置と接続可能な第１接続部と、
前記第１接続部により前記接続装置に接続していない場合に、外部装置から受信した音データに基づく音を出力する第１出力部と、
を備え、
前記第１接続部により前記接続装置に接続している場合であってかつ前記接続装置に前記第１出力部と特性が異なる第２出力部を備える第２の発音装置が接続されている場合に、前記音データに基づく音を前記第１出力部から出力させずに、前記第１接続部が前記第２出力部から出力させるための音データを前記接続装置へ出力する、
発音装置である。
【発明の効果】
【０００７】
本発明に従うと、ユーザにとってより好適なヒアリングを可能とすることができるという効果がある。
【図面の簡単な説明】
【０００８】
本実施形態の音出力システムの構成を説明する図である。

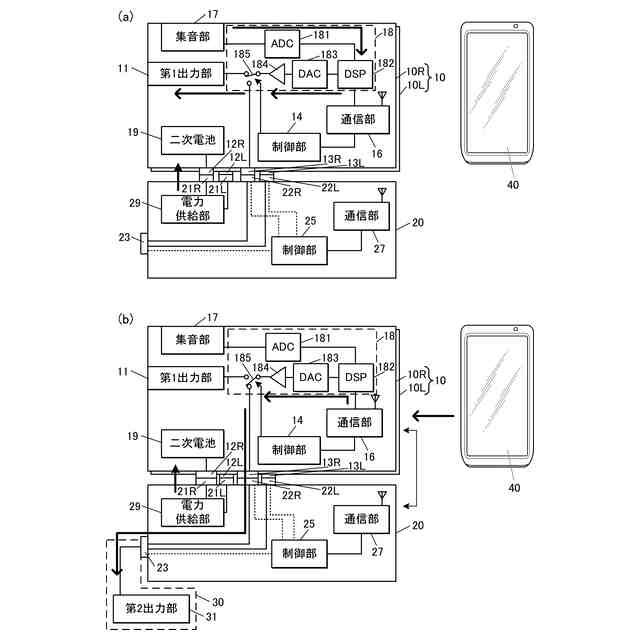

第１の発音装置及び接続装置の機能構成を示すブロック図である。
音の出力、通信及び充電について説明する図である。

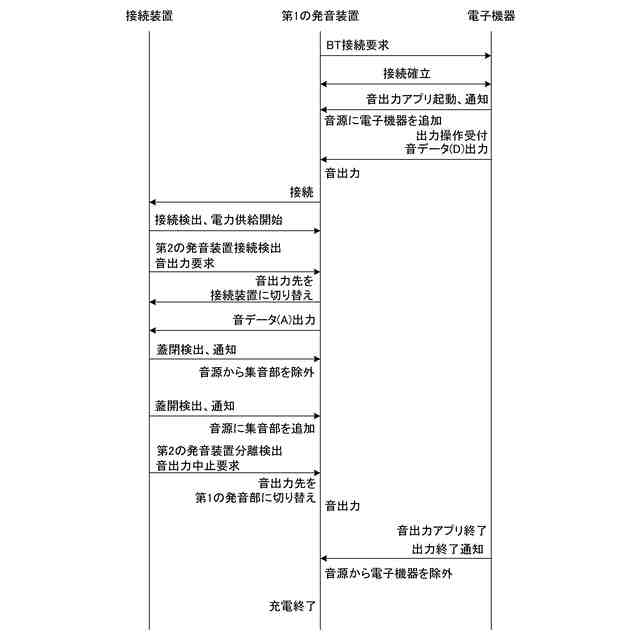

接続装置、第１の発音装置及び電子機器の間でのやり取り及び動作を説明するシーケンス図である。

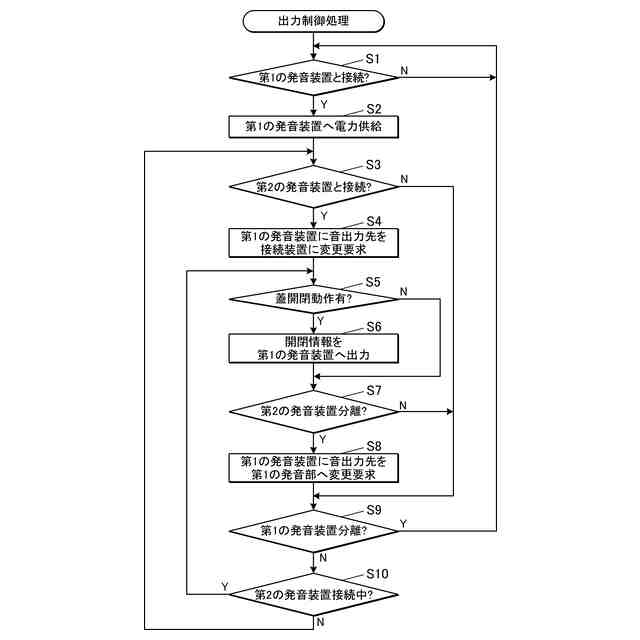

接続装置における出力制御処理の制御手順を示すフローチャートである。

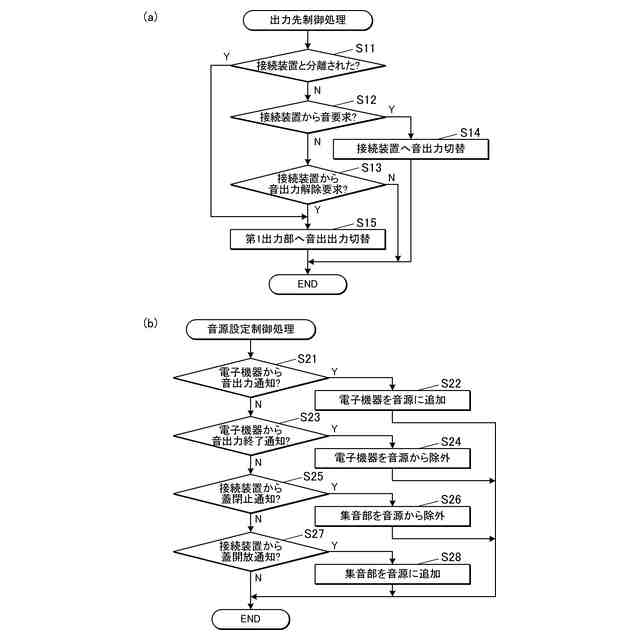

第１の発音装置における出力先制御処理及び音源制御処理の制御手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。本開示において、発音装置を便宜的に補聴器と表現するが、発音装置は、補聴器以外の集音器など、他のイヤーデバイスであってもよい。また、本開示において、第１の発音装置１０は、開放型の第１出力部１１を有し、第２の発音装置３０は、密閉型の第２出力部３１を有するとしているが、第１出力部１１と第２出力部３１は、互いに異なる音響特性を備えていて、ユーザが用途に応じて第１の発音装置１０又は第２の発音装置３０のいずれかを選択可能であればよい。
図１は、本実施形態の音出力制御システム１００の構成を説明する図である。
音出力制御システム１００は、第１の発音装置１０（発音装置）と、接続装置２０と、第２の発音装置３０とを含む。
【００１０】
第１の発音装置１０は、補聴器であり、左耳用の補聴器１０Ｌ及び右耳用の補聴器１０Ｒの２個が組となっている。補聴器１０Ｌは、開放型の第１出力部１１Ｌと、接続端子１２Ｌ、１３Ｌとを有する。補聴器１０Ｒは、開放型の第１出力部１１Ｒと、接続端子１２Ｒ、１３Ｒとを有する。以下、第１の発音装置１０は、補聴器１０Ｌ，１０Ｒの各々を指す。第１出力部１１Ｌ、１１Ｒの各々を第１出力部１１と記す。接続端子１２Ｌ、１２Ｒの各々を接続端子１２と記す。接続端子１３Ｌ、１３Ｒの各々を接続端子１３と記す。第１の発音装置１０は、例えば、開放型の第１出力部１１と、接続端子１２、１３とを有する。第１出力部１１は、空気を振動させるタイプであってもよいし、骨伝導タイプや軟骨伝導タイプなどであってもよい。第１の発音装置１０は、通常では、単体で動作する。一方で、接続端子１２、１３は、いずれも接続装置２０に接続可能である。第１の発音装置１０は、内部に二次電池１９（図２参照）を有し、接続端子１２により接続装置２０と接続されることで、接続装置２０を介して二次電池１９が充電可能となる。接続端子１３（第１接続部）は、音信号（アナログ音データ；以降、音データとの表記には、各種処理されたデジタルデータ及びアナログ変換された音信号を含む）を接続装置２０へ出力する。後述のように、出力される音データは、第２の発音装置３０に接続された接続装置２０が当該第２の発音装置３０の第２出力部３１に出力するためのデータである。接続端子１３は、接続端子１２と接続装置２０との接続に連動して又は一体的に接続装置２０と接続される構造であってもよい。接続端子１３は、接続装置２０との接続に特化した構造であってもよいし、汎用の音出力用の端子であってもよい。
