公開番号2025121625
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017181
出願日2024-02-07
発明の名称押出プレス装置のシャーナイフスプレー装置
出願人UBEマシナリー株式会社
代理人
主分類B21C 35/04 20060101AFI20250813BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】シャー装置の全高を抑制するシャーシリンダ2本形態の場合においても、シャー刃近傍から潤滑液をシャー刃に塗布可能なシャーナイフスプレー装置を提供することを目的とする。

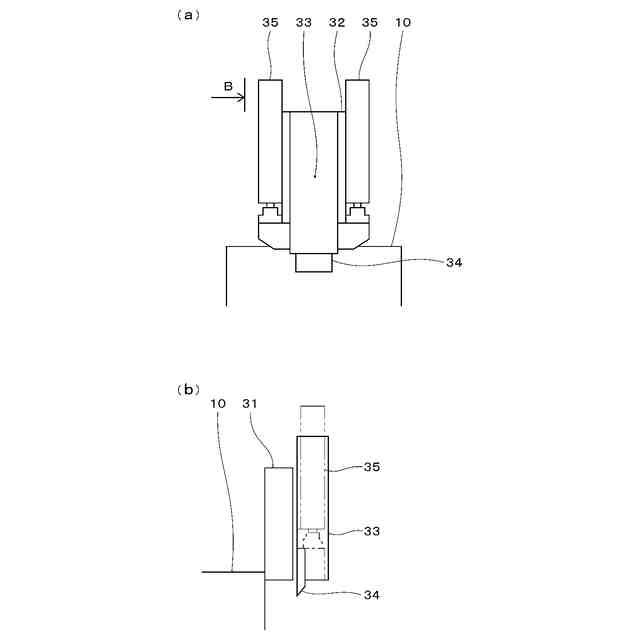

【解決手段】シャーシリンダ35のシリンダロッドが、シャースライド33下方に固定され、全高を抑制可能な押出プレス装置のシャー装置の、シャーナイフスプレー装置50において、
シャー刃34が上昇限位置にあるとき、スプレーノズル51を待機位置から塗布位置まで移動させて、シャー刃34に潤滑液を塗布可能な、押出プレス装置のシャー装置のシャーナイフスプレー装置によって達成される。
【選択図】図4
特許請求の範囲【請求項１】
シャーシリンダのシリンダロッドが、シャースライド下方に固定され、全高を抑制可能な押出プレス装置のシャー装置の、シャーナイフスプレー装置において、
シャー刃が上昇限位置にあるとき、スプレーノズルを待機位置から塗布位置まで移動させて、前記シャー刃に潤滑液を塗布可能な、押出プレス装置のシャー装置のシャーナイフスプレー装置。
続きを表示（約 230 文字）【請求項２】
前記スプレーノズルの前記塗布位置が、前記シャー刃のコンテナ側であることを特徴とする請求項１に記載の押出プレス装置のシャー装置のシャーナイフスプレー装置。
【請求項３】
前記スプレーノズルの移動が、前記シャーナイフスプレー装置を構成するアクチュエータにより行われ、前記アクチュエータが前記シャー装置のシャーガイドまたは固定フレームに配置される、請求項１または２に記載の押出プレス装置のシャー装置のシャーナイフスプレー装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アルミニウム合金等の金属押出成形に用いられる押出プレス装置の、シャー装置のシャー刃（シャーナイフ）に潤滑液を塗布するシャーナイフスプレー装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
金属材料、例えば、アルミニウム又はその合金材料等による押出材（以後：ビレット）を押出成形する一般的な押出プレス装置１００を図１に示す。図１は、一部断面を含む押出プレス装置１００の概略側面図である。メインシリンダ１２Ａにその一端側が収納され、油圧で前進駆動されるメインラム１２Ｂの先端部に、メインクロスヘッド２２を介して押出ステム２４が取り付けられている。
【０００３】
押出プレス装置１００によりビレット２０を押出成形する場合、エンドプラテン１０の凹部１０Ｄに埋設された、リング状のプレッシャーリング１０Ｂを介してエンドプラテン１０側に配置されたダイス１６に、コンテナシリンダ２８でコンテナ１８（コンテナホルダ１９）を押圧させる（コンテナシール）。実際には、押出方向に複数の部材が組み合わされ、ダイスアッセンブリとして構成されるダイス１６は、図示しない保持手段（例えばダイカセット）に収納されている。そして、メインラム１２Ｂを前進させて、コンテナ１８内に収納されたビレット２０を押出ステム２４によりダイス１６に押圧させる（アプセット工程）。押圧されたビレット２０は半径方向に膨張するように塑性変形し、コンテナ１８の内周面に密着する。
【０００４】
メインラム１２Ｂをさらに前進させることにより、ビレット２０を押出ステム２４によりダイス１６に押圧（押圧作用力）させて、ダイス１６から押出用開口部１０Ａへ、所定の断面形状の押出製品２１が連続して押出成形される（押出工程）。なお、図１において、押出工程におけるメインラム１２Ｂの移動を前進とし、図１の押出プレス装置１００の左側を前方、右側を後方とする。また、図示された構成の後方への移動を後退とする。
【０００５】
一方、メインシリンダ１２Ａは、エンドプラテン１０と対向するように配置されたメインシリンダハウジング１２の略中央に配置され、サイドシリンダ２６は、メインシリンダハウジング１２のメインシリンダ１２Ａの周囲に複数個配置されている。サイドシリンダ２６のシリンダロッドはメインクロスヘッド２２の後端面に固定され、後退手段を持たないメインラム１２Ｂの後退時に駆動される。また、サイドシリンダ２６は、押出工程において、メインラム１２Ｂと共にメインクロスヘッド２２を前進させる。
【０００６】
そして、エンドプラテン１０は、タイロッドナット１３及びタイロッド１４によりメインシリンダハウジング１２と連結されている。押圧作用力の反力は、押出工程中にダイス１６（プレッシャーリング１０Ｂ）を介してエンドプラテン１０に作用すると共に、メインシリンダ１２Ａを介してメインシリンダハウジング１２に作用し、これらを互いに離間させる方向へ作用する。このような押圧作用力の反力に対して、エンドプラテン１０の四隅及びメインシリンダハウジング１２の対応する四隅を貫通するタイロッド１４と、タイロッド１４の両端に配置され、タイロッド１４の大径部を構成するタイロッドナット１３と、によって、これらを互いに離間させる方向への移動を拘束すると共に、タイロッド１４の伸長（弾性領域内）により、押圧作用力の反力に抗するよう構成されている。
【０００７】
そして、押出成形後にコンテナ１８をダイス１６より離間させて、ダイス１６端面において、ビレット２０の残部であり、ダイス１６内において押出製品２１と連続するディスカードを押出プレス装置のシャー装置により切断する。
【０００８】
ここで、図２を参照しながら押出プレス装置の従来のシャー装置の基本構成を説明する。図２（ａ）はシャー装置をコンテナ１８側から見た正面図で、図２（ｂ）は図２（ａ）のＡ矢視図である。ダイス１６が保持されるエンドプラテン１０上方の、コンテナ１８側に立設された固定フレーム３１にシャーガイド３２が配置されており、下端にシャー刃（シャーナイフ）３４が配置されたシャースライド３３が、該シャーガイド３２に昇降可能に案内される。シャースライド３３はシャーシリンダ３５により昇降駆動され、シャーシリンダ３５はシャーガイド３２と同様に固定フレーム３１に取り付けられている。このようなシャー装置において、ディスカード切断時には、シャースライド３３を上方の待機位置から下降させ、ダイス１６端面においてシャー刃３４によりディスカードを押出製品２１から切断する。このとき、シャー刃３４には切断したディスカードが付着するため、シャースライド３３に内蔵されたノッカー機構のノッカー（図示せず）を下降させて、付着したディスカードを除去する。
【０００９】
上記のような、シャー刃（シャーナイフ）に付着したディスカード（押粕）を除去するシャー装置として、例えば、特許文献１の押粕切断装置（シャー装置）を挙げることができる。
【００１０】
そして、シャー装置には、ディスカードの切断や、切断によってシャー刃３４に付着するディスカードの分離を容易にするために、シャー刃３４に潤滑液を塗布するシャーナイフスプレー装置４０が配置される。シャーナイフスプレー装置４０は、シャー刃３４のコンテナ１８側の面から潤滑液を塗布できるようにスプレーノズル４１が配置される。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
