公開番号2025119388
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014263
出願日2024-02-01
発明の名称アタッチメント
出願人タイガー産業株式会社
代理人個人,個人,個人
主分類B25B 21/00 20060101AFI20250806BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】回転工具を用いてナットを締め込む際に、回転工具側からみてナットよりも奥側にある座金の供回り防止を図ることができるアタッチメントを提供すること。
【解決手段】ナット63に嵌合するソケット64を回転させて、ボルト部材61の雄ねじ部61aにナット63を締め込む回転工具65に装着されるアタッチメント1であって、回転工具65を用いてナット63を締め込む際に、回転工具65側からみてナット63よりも奥側にあり、雄ねじ部61aに貫かれた状態で雄ねじ部61aに沿って移動可能な座金62に接触するように構成した。

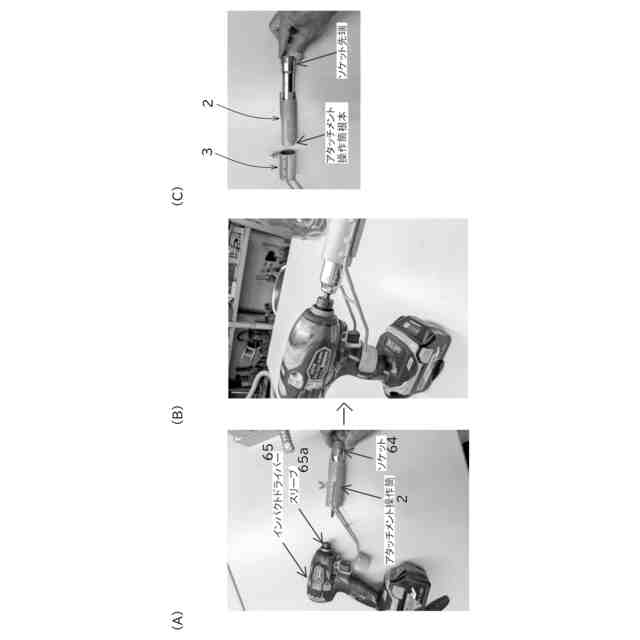

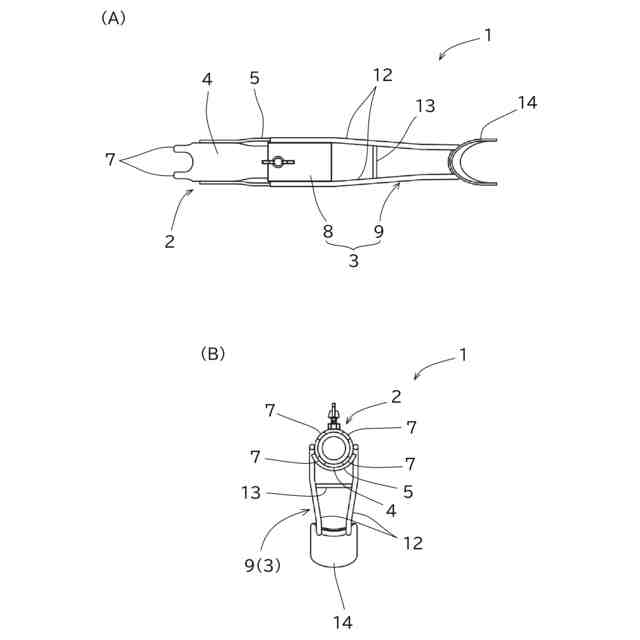

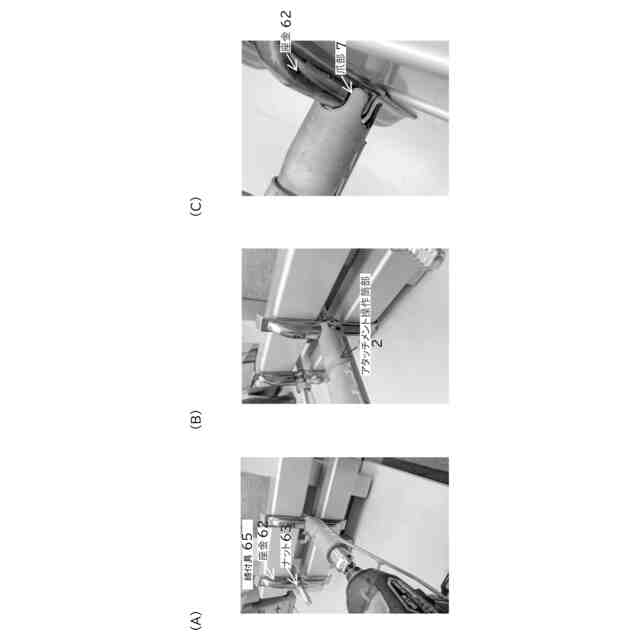

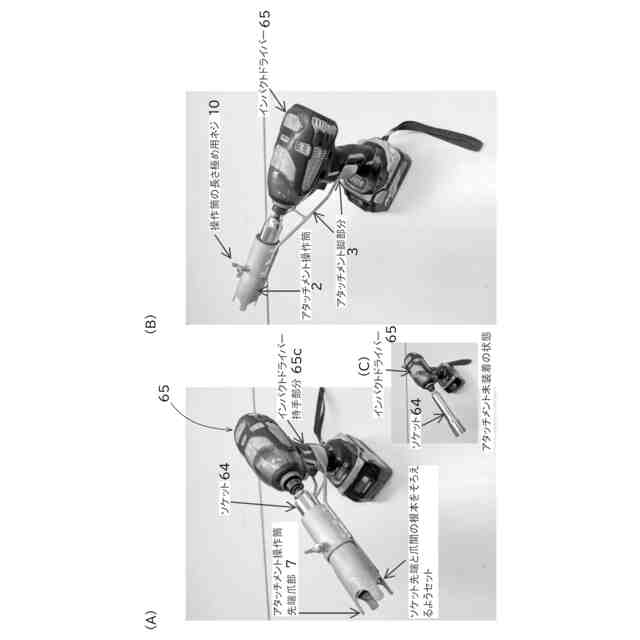

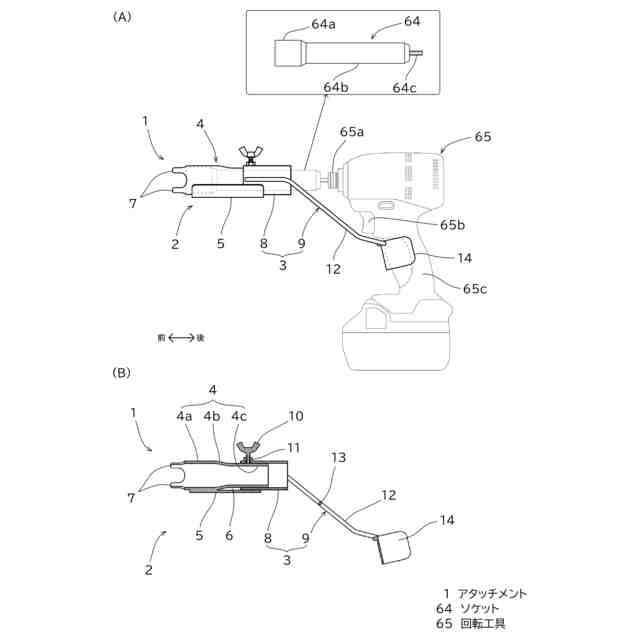

【選択図】図1
特許請求の範囲【請求項１】
ナットに嵌合するソケットを回転させて、ボルト部材の雄ねじ部にナットを締め込む回転工具に装着されるアタッチメントであって、
回転工具を用いてナットを締め込む際に、回転工具側からみてナットよりも奥側にあり、雄ねじ部に貫かれた状態で雄ねじ部に沿って移動可能な座金に接触するように構成したアタッチメント。
続きを表示（約 180 文字）【請求項２】
前記座金に接触する部位を爪部によって構成してある請求項１に記載のアタッチメント。
【請求項３】
前記爪部に一体化された部位に長さ調整機構を備える請求項２に記載のアタッチメント。
【請求項４】
前記回転工具における前記ソケット以外の箇所に係止する係止部を有する請求項１～３の何れか一項に記載のアタッチメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、ナットに嵌合するソケットを回転させて、ボルト部材の雄ねじ部にナットを締め込む回転工具に装着されるアタッチメントに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

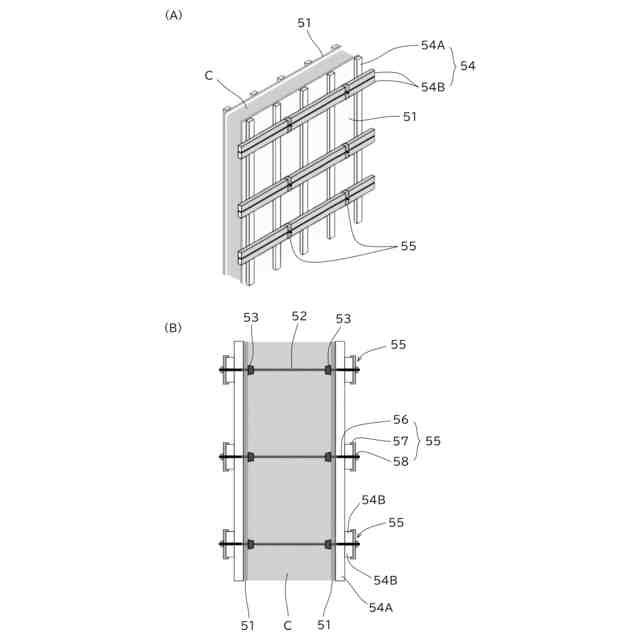

コンクリート打設に用いられる木製型枠は、図６（Ａ）及び（Ｂ）に示すように、打設するコンクリートの形をつくるためのせき板（コンクリートパネル）５１、せき板５１どうしの間隔を保持するためのセパレータ５２、セパレータ５２の両端にねじ結合され、せき板５１を内側から支えるコーン（Ｐコーン）５３、せき板５１の内側に流し込んだコンクリートＣの側圧によって歪まないようにせき板５１を外側から押さえるためのバタ材５４（縦バタ５４Ａ及び横バタ５４Ｂ）、コーン５３に対してせき板５１の外側からねじ結合され、横バタ５４Ｂ（せき板５１から遠い方のバタ材５４）を締め付けるためのねじ式締付具５５等で構成される。なお、縦バタ５４Ａ（せき板５１に近い方のバタ材５４）はせき板５１に予め接着等の手段により固定してある。
【０００３】
ところで、従来のねじ式締付具５５として、コーン５３にねじ結合されるボルト（ボルト部材の一例）５６と、このボルト５６に貫かれた状態でボルト５６に沿って移動可能であり、横バタ５４Ｂを保持（圧接）可能な形状を有する全体として縦長の座金（バタ材保持部材）５７と、ボルト５６に螺合するナット５８とを備えたねじ式のフォームタイ（登録商標）を用いる場合、これで横バタ５４Ｂを締め付けるには、片手で横バタ５４Ｂと座金５７を支持しながら、もう片方の手でナット５８の締め込み作業を行わなければならず、締付け作業の簡便化を図りにくいという問題がある。
【０００４】

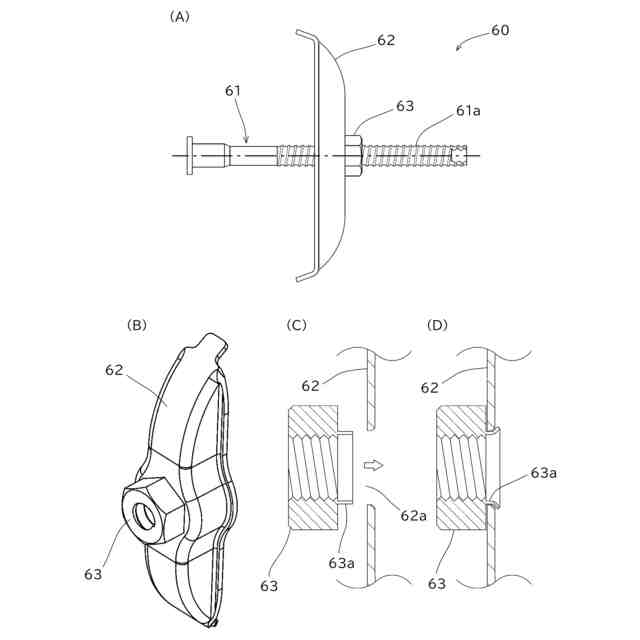

そこで、本出願人は、図７（Ａ）及び（Ｂ）、図８（Ｂ）に示すような改良型のねじ式締付具６０を提案している（特許文献１参照）。すなわち、このねじ式締付具６０は、ボルト（ボルト部材の一例）６１と、このボルト６１の雄ねじ部６１ａに貫かれた状態で雄ねじ部６１ａに沿って移動可能であり、横バタ５４Ｂを保持（圧接）可能な形状を有する全体として縦長の座金（バタ材保持部材）６２と、ボルト６１の雄ねじ部６１ａに螺合するナット６３とを備える。このねじ式締付具６０では、図７（Ｃ）及び（Ｄ）に示すように、ナット６３の底面から円筒形に延びる薄肉の筒形部６３ａを設け、座金６２の中央に設けた通し穴６２ａに筒形部６３ａを通してかしめることにより、座金６２に対してナット６３を自由回転可能に連結している。
【０００５】

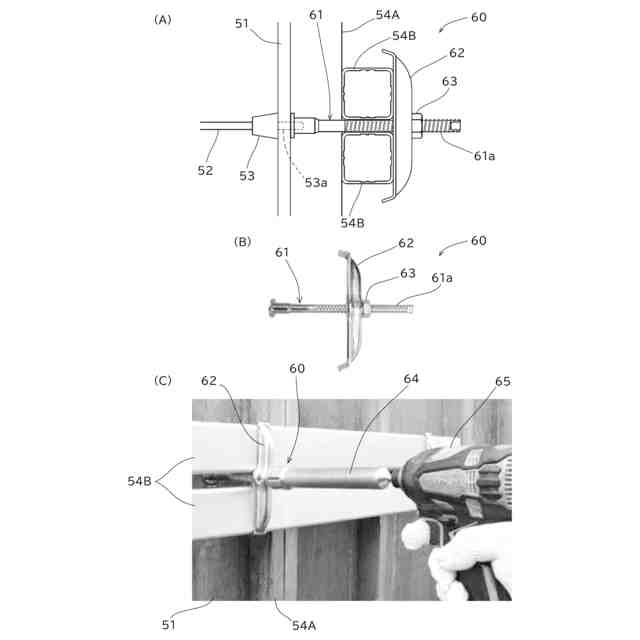

上記ねじ式締付具６０を用いた横バタ５４Ｂの締付けは、以下のようにして行える。まず、図８（Ａ）に示すように、ボルト６１先端に設けてある雌ねじ（図示していない）を、せき板５１を貫いて延びるコーン５３の雄ねじ５３ａに螺合させる。座金６２及びナット６３は、この螺合時にボルト６１の雄ねじ部６１ａに装着してあってもよいし、螺合後に装着するようにしてもよい。次に、横バタ５４Ｂを片手で支持しながら、もう片方の手でナット６３をボルト６１の雄ねじ部６１ａに締め込む方向に回転させてこのナット６３を連結した座金６２で横バタ５４Ｂを締め付けていくのであり、この締付けは、図８（Ｃ）に示すように、ナット６３に嵌合するソケット（ソケットビット）６４が装着され、ソケット６４を回転させてナット６３を締め込むことのできる回転工具（インパクトドライバー等）６５を用いることにより、簡便に行うことができる。
【先行技術文献】
【特許文献】
【０００６】
特許第７３３５６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、上記回転工具６５を用いてナット６３を締め込む際、ナット６３は座金６２に対して自由回転可能としてあるものの、座金６２も供回りしてしまうことがあり、こうした供回りが生じると、ねじ式締付具６０を用いた横バタ５４Ｂの締付け作業の効率低下を招来する懸念がある。
【０００８】
本発明は上述の事柄に留意してなされたもので、その目的は、回転工具を用いてナットを締め込む際に、回転工具側からみてナットよりも奥側にある座金の供回り防止を図ることができるアタッチメントを提供することにある。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、本発明に係るアタッチメントは、ナットに嵌合するソケットを回転させて、ボルト部材の雄ねじ部にナットを締め込む回転工具に装着されるアタッチメントであって、回転工具を用いてナットを締め込む際に、回転工具側からみてナットよりも奥側にあり、雄ねじ部に貫かれた状態で雄ねじ部に沿って移動可能な座金に接触するように構成した（請求項１）。
【００１０】
上記アタッチメントにおいて、前記座金に接触する部位を爪部によって構成してあってもよい（請求項２）。
（【００１１】以降は省略されています）
