公開番号2025118061
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013146
出願日2024-01-31
発明の名称吐出器
出願人株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B65D 47/20 20060101AFI20250805BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】金属材料の使用を削減すること。

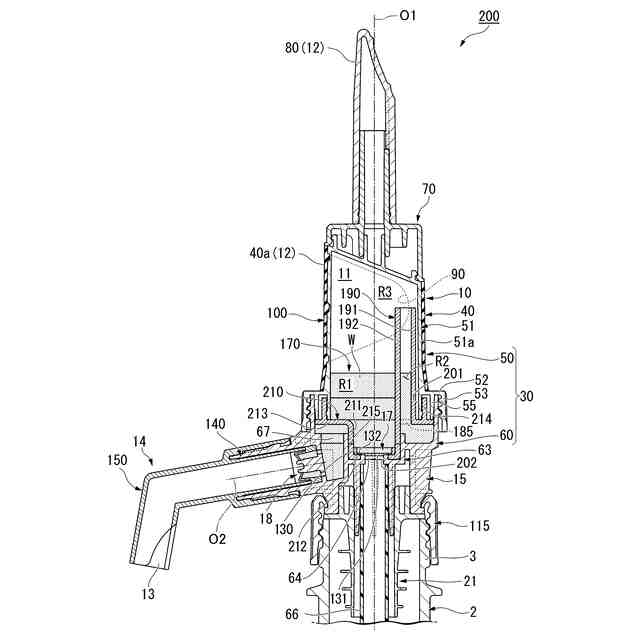

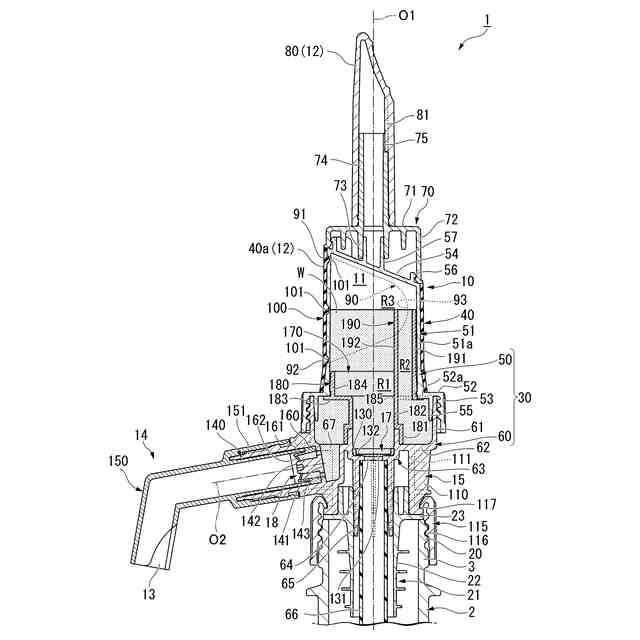

【解決手段】収容室11を内部に有するタンク部10と、収容室内を加圧及び減圧させる操作部材12と、ノズル口13を有するノズル筒部14と、収容室内が減圧されたときに開弁する吸込弁17と、収容室内が加圧されたときに開弁する吐出弁18とを備え、タンク部は、弾性変形可能な側壁部51と頂壁部54とを有するタンク部本体30を備え、タンク部本体の内部には、上方に向けて延びると共に容器本体内に連通した第1空間R1を内部に有する第1排出筒180と、第1排出筒よりも上方に向けて延びると共にノズル筒部内に連通し、且つ第1空間から区分けされた第2空間R2を内部に有する第2排出筒190とを有する排出部材170が組み合わされ、第1空間は、収容室の内部空間のうち第2排出筒よりも上方に位置する上方空間R3を通じて第2空間に連通している吐出器1を提供する。
【選択図】図1
特許請求の範囲【請求項１】
内容物が収容される容器本体の口部の上方に配置され、内容物を一時的に収容する収容室を内部に有する有頂筒状のタンク部と、
前記収容室内を加圧及び減圧させる操作部材と、
内容物を吐出するノズル口を有し、前記タンク部の側方に向けて突出すると共に前記収容室内に連通するノズル筒部と、
前記収容室の内圧の変化に応じて、前記容器本体内と前記収容室内との連通及び遮断を切り換えると共に、前記収容室内が減圧されたときに開弁する吸込弁と、
前記ノズル筒部内に設けられ、前記収容室の内圧の変化に応じて前記収容室内と前記ノズル口との連通及び遮断を切り換えると共に、前記収容室内が加圧されたときに開弁する吐出弁と、を備え、
前記タンク部は、弾性変形可能に形成された筒状の側壁部と、前記側壁部の上端開口を塞ぐ頂壁部と、を有するタンク部本体を備え、
前記タンク部本体の内部には、上方に向けて延びると共に前記容器本体内に連通した第１空間を内部に有する第１排出筒と、前記第１排出筒よりも上方に向けて延びると共に、前記ノズル筒部内に連通し、且つ第１空間から区分けされた第２空間を内部に有する第２排出筒と、を有する排出部材が組み合わされ、
前記第１空間は、前記収容室の内部空間のうち前記第２排出筒よりも上方に位置する上方空間を通じて前記第２空間に連通していることを特徴とする吐出器。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の吐出器において、
前記タンク部本体は、
前記容器本体の口部に対して取り外し可能に装着される下部タンク部と、
前記側壁部及び前記頂壁部を有すると共に、前記下部タンク部に対して取り外し可能に装着された有頂筒状の上部タンク部と、を備え、
前記排出部材は、前記上部タンク部に一体的に組み合わされていると共に、前記下部タンク部に対して取り外し可能に組み合わされ、
前記吸込弁は、前記第１排出筒に設けられ、
前記第１排出筒には、該第１排出筒を径方向に貫通する回収孔が形成され、
前記回収孔は、前記下部タンク部に対する前記上部タンク部の装着時に前記下部タンク部によって閉塞され、且つ前記下部タンク部からの前記上部タンク部の取り外しに伴って開口する、吐出器。
【請求項３】
請求項１又は２に記載の吐出器において、

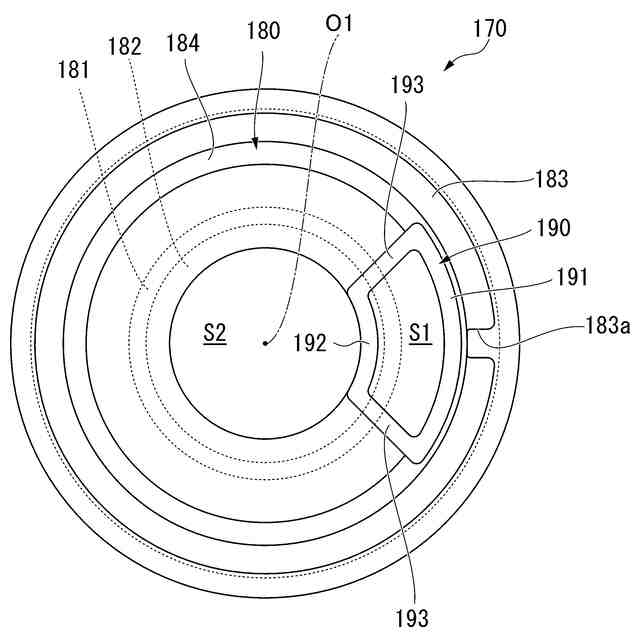

前記タンク部の中心軸に沿った方向から見た平面視において、前記第２排出筒の上方開口端における開口面積は、前記タンク部内の横断面積のうち前記開口面積を除いた残余面積よりも小さい、吐出器。
【請求項４】
請求項１又は２に記載の吐出器において、
前記タンク部は、前記側壁部を径方向の外側から囲むように前記側壁部に一体成形された弾性膜を備え、
前記側壁部には、前記側壁部を径方向に貫通すると共に前記タンク部の中心軸回りに周回する周方向に沿って延びる貫通孔が形成され、
前記側壁部のうち前記貫通孔に対して周方向に連なる部分は、前記側壁部の全長にわたって上下に延びる弾性変形可能な支柱壁として機能し、
前記弾性膜は、前記貫通孔によって開口した開口部を外側から覆い、
前記第２排出筒は、前記支柱壁の径方向の内側に配置されている、吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、例えば下記特許文献１に示されるように、内容物が収容される容器本体の口部の上方に配設されたシリンダ部と、シリンダ部内に摺動可能に配設されたピストン部を操作するピストン操作部と、ピストン部の引き戻し操作に伴って開弁し、シリンダ部の液室に容器本体内から内容物を吸上げる吸込弁と、液室内に連通されたノズル筒部と、を備えた吐出器（定量吐出器）が知られている。
【０００３】
ノズル筒部は、内容物を吐出する吐出口を有し、シリンダ部の側方に向けて突出するように形成されている。ノズル筒部の内側には、液室内から吐出口への内容物の流通を許容し、且つ吐出口から液室内への内容物の流通を規制する吐出弁が設けられている。吐出弁は、ピストン部の押込み動作（下方移動）に伴って開弁する逆止弁とされている。
【０００４】
このように構成された吐出器によって内容物を吐出する場合には、ピストン操作部を押下げ操作することで、ピストン部をシリンダ部に対して下方移動させ、液室の内圧を上昇させる。これにより、吸込弁を閉弁させた状態で、吐出弁の弾性弁を弾性変形させて開弁させることができる。その結果、ピストン部の下方移動に伴って、液室内の内容物を、吐出口を通じて外部に吐出することが可能となる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－６４６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、従来の吐出器には、例えば環境負荷に対する対応等により、吐出器に使用される金属材料をできるだけ削減したいといった要求がある。しかしながら、上述のような吐出器では、押下げ操作したピストン操作を上方に向けて適切に復元移動させるために、金属製のコイルばねを設けている場合が多い。そのため、吐出器に使用される金属材料を十分に削減することが困難であった。
【０００７】
本発明は、このような事情に鑑みてなされたものであって、その目的は、金属材料の使用を削減することができる吐出器を提供することである。
【課題を解決するための手段】
【０００８】
（１）本発明に係る吐出器は、内容物が収容される容器本体の口部の上方に配置され、内容物を一時的に収容する収容室を内部に有する有頂筒状のタンク部と、前記収容室内を加圧及び減圧させる操作部材と、内容物を吐出するノズル口を有し、前記タンク部の側方に向けて突出すると共に前記収容室内に連通するノズル筒部と、前記収容室の内圧の変化に応じて、前記容器本体内と前記収容室内との連通及び遮断を切り換えると共に、前記収容室内が減圧されたときに開弁する吸込弁と、前記ノズル筒部内に設けられ、前記収容室の内圧の変化に応じて前記収容室内と前記ノズル口との連通及び遮断を切り換えると共に、前記収容室内が加圧されたときに開弁する吐出弁と、を備え、前記タンク部は、弾性変形可能に形成された筒状の側壁部と、前記側壁部の上端開口を塞ぐ頂壁部と、を有するタンク部本体を備え、前記タンク部本体の内部には、上方に向けて延びると共に前記容器本体内に連通した第１空間を内部に有する第１排出筒と、前記第１排出筒よりも上方に向けて延びると共に、前記ノズル筒部内に連通し、且つ第１空間から区分けされた第２空間を内部に有する第２排出筒と、を有する排出部材が組み合わされ、前記第１空間は、前記収容室の内部空間のうち前記第２排出筒よりも上方に位置する上方空間を通じて前記第２空間に連通していることを特徴とする。
【０００９】

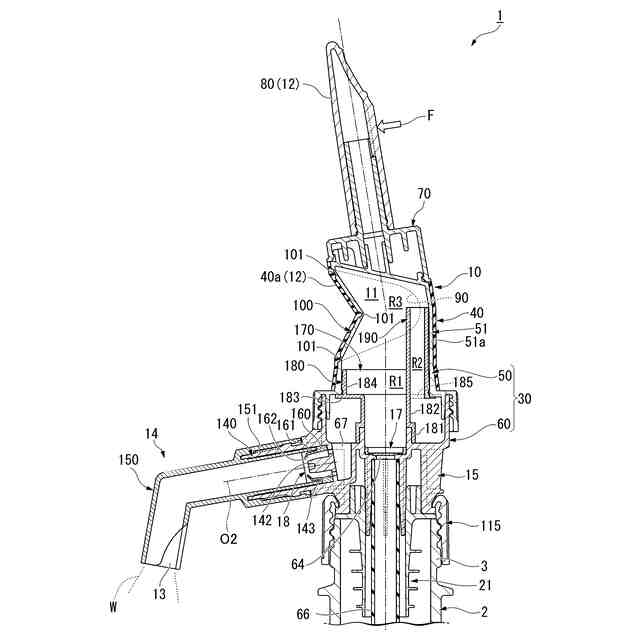

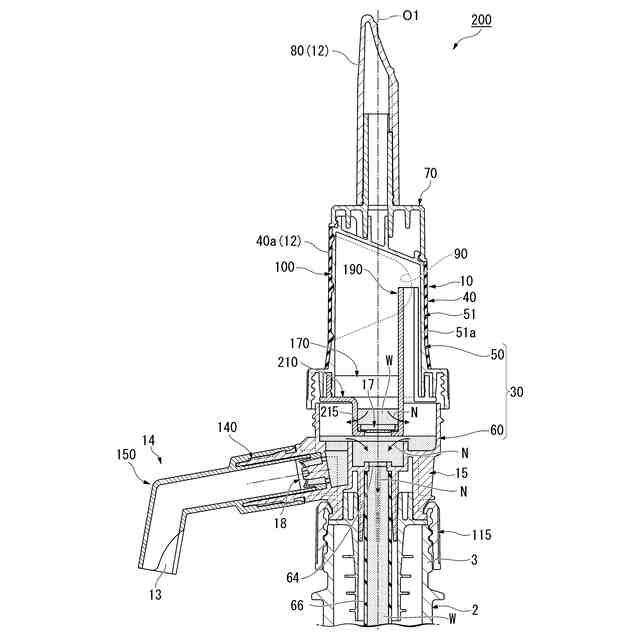

本発明に係る吐出器によれば、操作部材を利用して、例えばタンク部を引き倒すように傾倒操作することで、タンク部本体の側壁部を弾性変形させながらタンク部の全体を上下方向に押潰すように引き倒すことができる。これにより、タンク部の収容室内を加圧することができ、吸込弁を閉弁させた状態で、吐出弁を開弁させることができる。そのため、収容室内に一時的に収容している内容物を、ノズル筒部を通じてノズル口から外部に吐出することができる。
内容物の吐出後、操作部材によるタンク部の傾倒操作を解除すると、側壁部が復元変形するので、タンク部の全体が元の状態に復元する。そのため、タンク部の復元に伴って収容室内が減圧されるので、吐出弁を閉弁させた状態で吸込弁を開弁させることができる。これにより、容器本体内の内容物を収容室内に流入させて、収容室内に一時的に貯留することができる。これにより、次回の吐出操作に備えることができる。
【００１０】
特に従来用いられていたシリンダ部、ピストン部、金属製のコイルばね等を具備する必要がないので、使用される金属材料を削減することができる。さらに、タンク部内にピストン部等を設ける構成とは異なり、タンク部の側壁部の内周面を摺接するような部材を設ける必要がない。そのため、例えば研磨材等の固形物を含有する内容物であっても適切に吐出することができる。従って、多様な内容物を利用することが可能であり、使い易い吐出器とすることができる。
（【００１１】以降は省略されています）
