公開番号2025112481
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006724
出願日2024-01-19
発明の名称トイレサポートステップ
出願人株式会社リッチェル
代理人個人,個人
主分類A47K 17/02 20060101AFI20250725BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】洋式便器の正面側にコンパクトに配置できて、便座までの高さの補足や用便中の踏ん張りを補助しやすいトイレサポートステップの提供を目的とする。
【解決手段】洋式便器の正面に配置される高段部と、前記高段部の側面に連結した低段部とを備え、前記高段部の背面が洋式便器の正面に対向することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
洋式便器の正面に配置される高段部と、前記高段部の側面に連結した低段部とを備え、前記高段部の背面が洋式便器の正面に対向することを特徴とするトイレサポートステップ。
続きを表示（約 270 文字）【請求項２】
前記高段部の背面に前記洋式便器の正面に沿って対向する位置合わせ部を有することを特徴とする請求項１に記載のトイレサポートステップ。
【請求項３】
前記高段部の背面及び／又は正面は、下部よりも上部が内側に位置するように所定の傾斜を有していることを特徴とする請求項１又は２に記載のトレイサポートステップ。
【請求項４】
前記高段部の高段上面部は前後幅（Ｄ
１
）よりも左右幅（Ｗ
１
）が大きいことを特徴とする請求項１又は２に記載のトイレサポートステップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイレをサポートするステップに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
洋式便器の正面にステップを置くと、背の低い幼児などがトイレを使用しやすくなる。
例えば特許文献１は、階段状に１段目と２段目を有する踏み台であり、幼児が無理なく段差を跨いで乗り降りできて便座までの高さを補いやすく、上記文献の図７に示すように、便器の正面から背面に向かって上り階段となるように踏み台が配置されて２段目を用便中の足載せ部としても利用できる。
しかし、上記図７に示すように踏み台の１段目と２段目が、さらに２段目と便器が前後方向に並列すると、各段の踏み面に安定して幼児が乗るための広さがあり、便器の正面側で踏み台が大きく場所を取ってしまう。
【０００３】
仮に、上記踏み台の配置向きを約９０度変えて１、２段目を左右方向に並ばせると、便器の正面に対向する側に、階段状本体１１の背面に設けた切欠き部２０のような便器に接近させるための構造を有しておらず、踏み台と便器との間に不要な隙間が生じやすい。
また、幼児が便座に座った際には、一方の足は１段目上に、他方の足は２段目上に位置しやすく、用便中に両足で踏ん張ることが難しい。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３１３６２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、洋式便器の正面側にコンパクトに配置できて、便座までの高さの補足や用便中の踏ん張りを補助しやすいトイレサポートステップの提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るトレイサポートステップは、洋式便器の正面に配置される高段部と、前記高段部の側面に連結した低段部とを備え、前記高段部の背面が洋式便器の正面に対向することを特徴とする。
ここで、「高段部の側面」とは、「高段部の背面」が便器の正面と前後方向に対向した状態において、便器の左右方向に位置する側をいい、前後方向と左右方向とはおよそ直角に交わる。
このように高段部の側面に低段部が連結していることで、便器の左右方向に低段部と高段部を上り下りでき、便器の正面側でステップが嵩張りづらく、例えばステップを配置したままで大人がトイレを使用しやすくなる。
また、便器の正面に高段部が位置することで、低段部よりも高さのある高段部に両足を載せて排便時等に踏ん張りやすい。
【０００７】
本発明において、前記高段部の背面に前記洋式便器の正面に沿って対向する位置合わせ部を有することが好ましい。
例えば高段部の背面に設けた凹部が便器の正面形状におよそ沿うことで、配置するステップの位置決めが容易となり、また、高段部を便器に接近した状態で使用しやすく、不要な隙間を防いで幼児などが安全に乗り降りしやすい。
【０００８】
本発明において、前記高段部の背面及び／又は正面は、下部よりも上部が内側に位置するように所定の傾斜を有していてもよい。
これにより、高段部の安定性が確保しやすく、また、大人がトイレを使用する時にステップを載置したままであっても、高段部の上部に接触しにくいので、ステップが邪魔になりにくい。
また、ステップは前後幅がコンパクトでありながら、高段部の踏み面である高段上面部で幼児などが体勢を反転、変更しやすく、また、用便時に両足で踏ん張りやすいためには、前記高段部の高段上面部は前後幅（Ｄ
１
）よりも左右幅（Ｗ
１
）が大きいほうが好ましい。
【発明の効果】
【０００９】
本発明に係るトイレサポートステップは、便器の左右方向にステップを上り下りでき、洋式便器の正面側にコンパクトに配置しやすい。
【図面の簡単な説明】
【００１０】

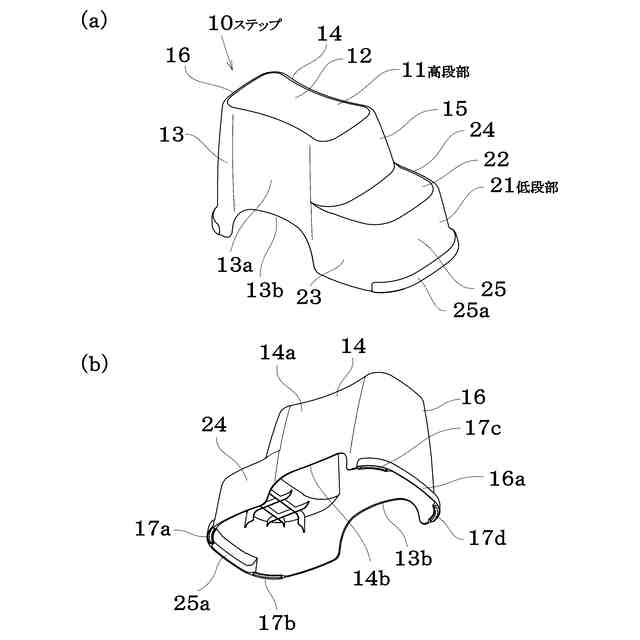

本発明に係るトイレサポートステップの構造例として、実施例１について、（ａ）に平面斜視図を、（ｂ）に底面斜視図を示す。

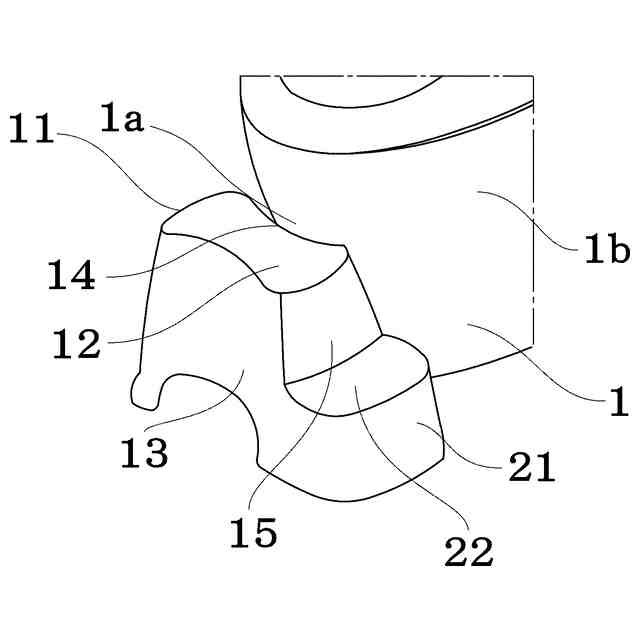

洋式便器の正面に配置した例を示す。
実施例１について、右側面図を示す。
実施例１について、（ａ）に正面図を、（ｂ）に平面図を示す。

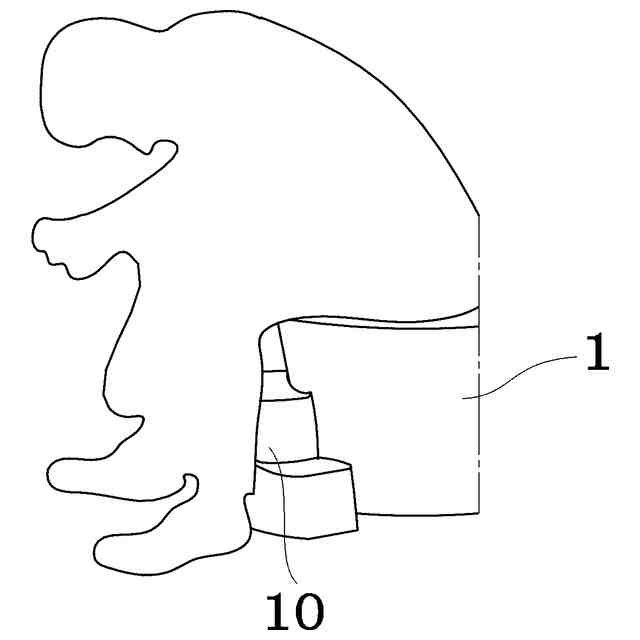

大人のトイレ使用例を示す。

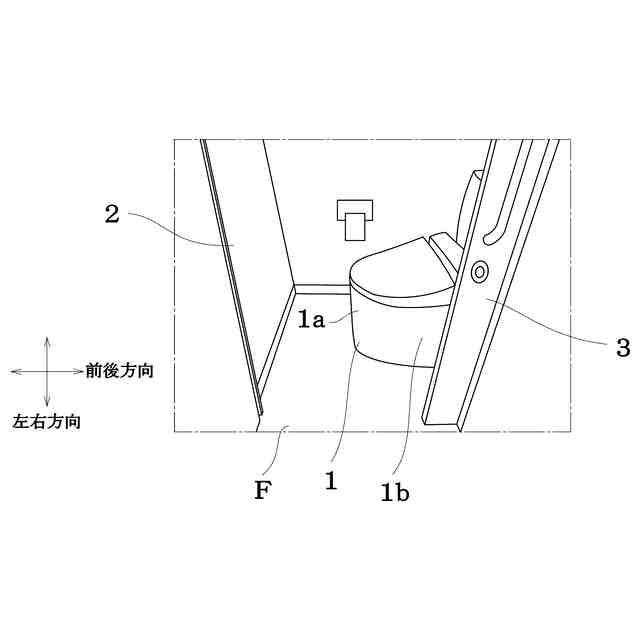

トイレ室の構造例を示す。

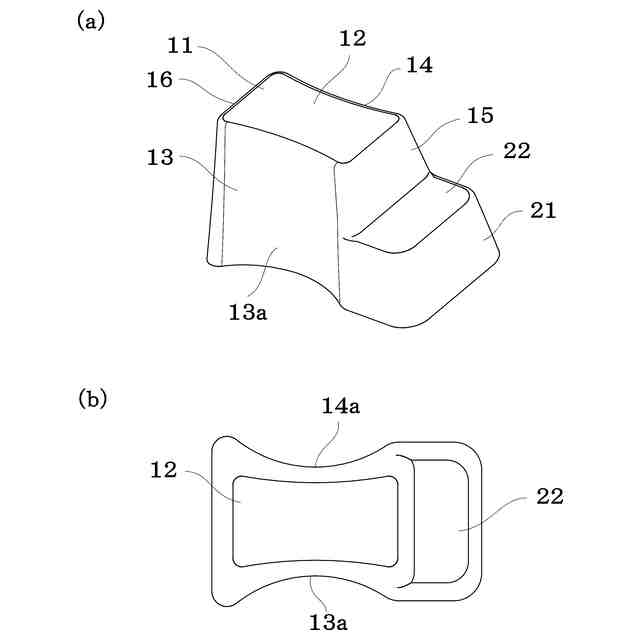

実施例２について、（ａ）に平面斜視図を、（ｂ）に平面図を示す。

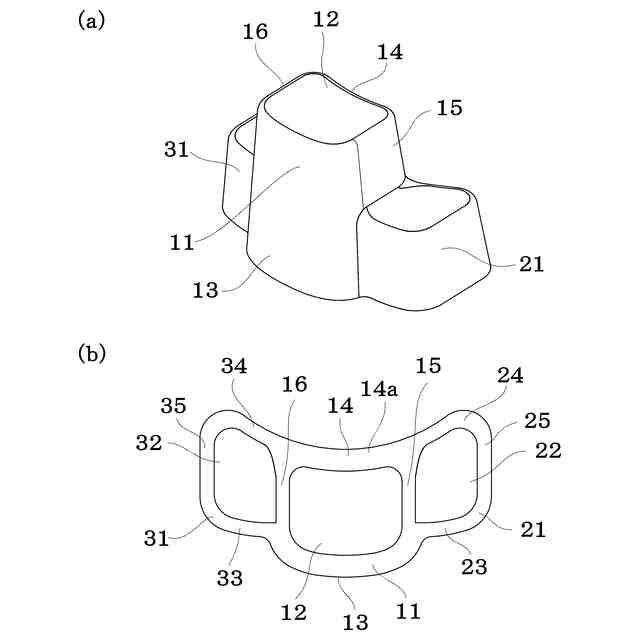

実施例３について、（ａ）に平面斜視図を、（ｂ）に平面図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
