公開番号2025107090
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000858
出願日2024-01-05
発明の名称パネル吊下用キット
出願人株式会社ボウルド
代理人個人,個人
主分類A47G 1/16 20060101AFI20250710BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】写真等のパネルを、壁面に容易に且つ安定状態に体裁よく吊下することを可能にするパネル吊下用キットを提供することを課題とする。

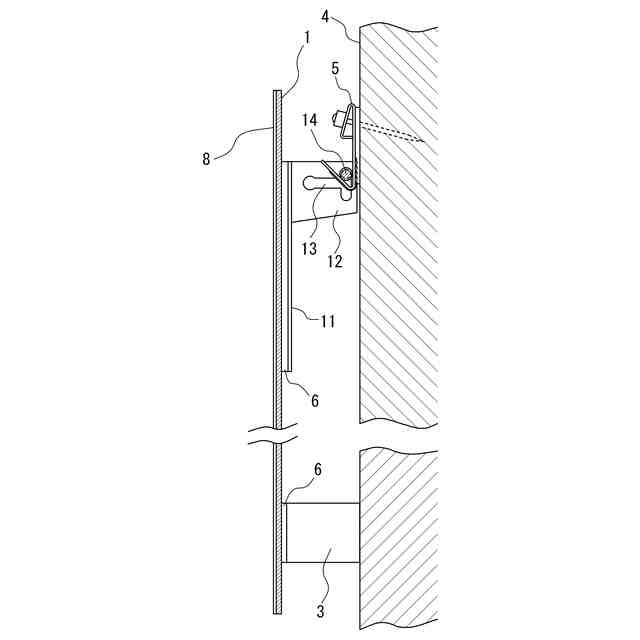

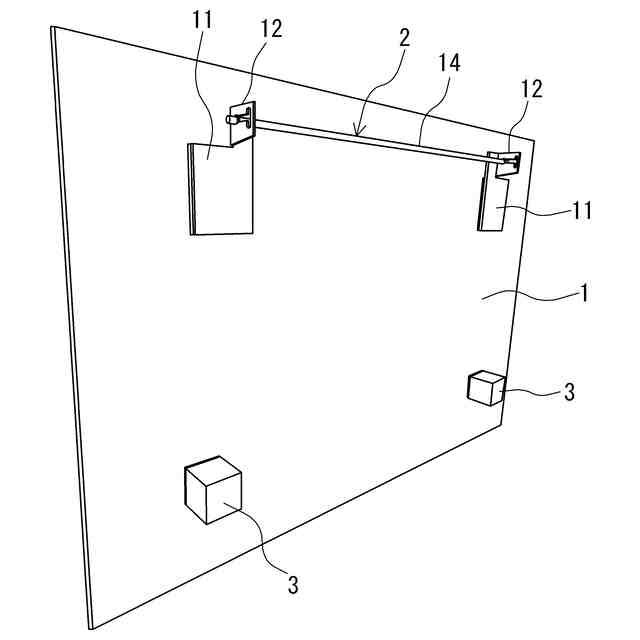

【解決手段】パネル1の裏面に取り付けられる吊下具2と支持部材3とを含み、吊下具2は、壁面に固定される額吊り用フックに引っ掛けるための引掛け手段14を有し、支持部材3は、パネル1の裏面と壁面との間のスペーサーとして機能すると共に、壁面に面接触してパネル1の揺動及び横ブレを防止する機能を果たす。
【選択図】図1
特許請求の範囲【請求項１】
パネルの裏面に取り付けられる吊下具と支持部材とを含み、
前記吊下具は、壁面に固定される額吊り用フックに引っ掛けるための引掛け手段を有し、前記支持部材は、前記パネルの裏面と前記壁面との間のスペーサーとして機能すると共に、前記壁面に面接触して前記パネルの揺動及び横ブレを防止する機能を有することを特徴とするパネル吊下用キット。
続きを表示（約 800 文字）【請求項２】

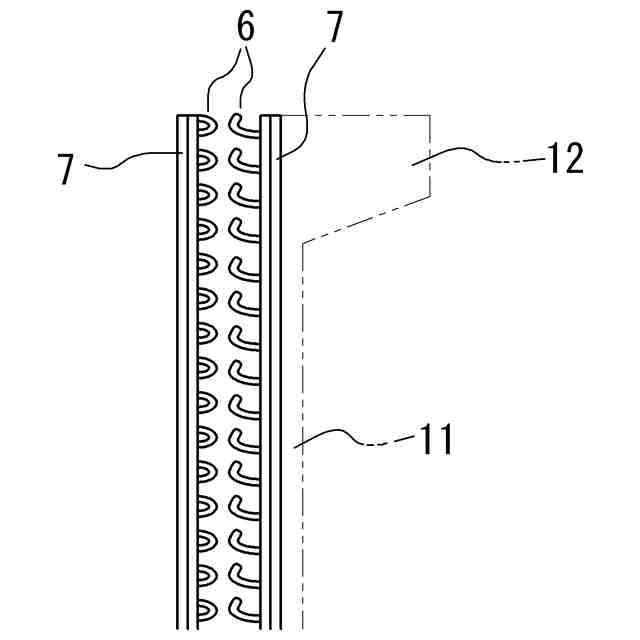

前記吊下具と前記支持部材は、それぞれ面テープを介して前記パネルの裏面に取り付けられる、請求項１に記載のパネル吊下用キット。
【請求項３】
前記支持部材は、硬質発泡樹脂製ブロック材である、請求項１に記載のパネル吊下用キット。
【請求項４】

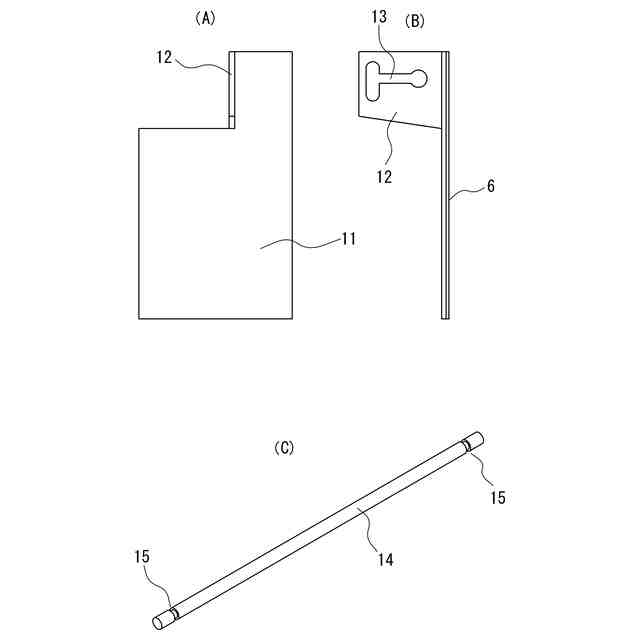

前記吊下具は、前記パネルの裏面上部に取り付けられる一対の受け金具と、前記受け金具間に掛け渡される引掛け棒とから成る、請求項１に記載のパネル吊下用キット。
【請求項５】

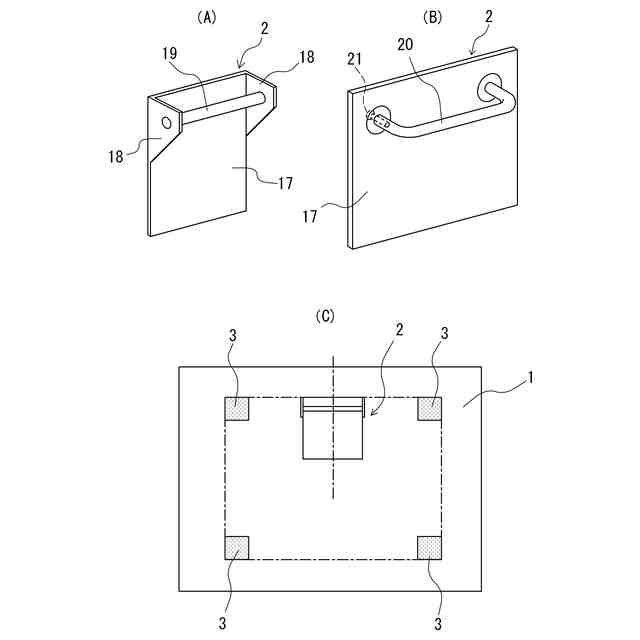

前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板の上部両側に設けた翼部を前方に折り返し、前記翼部間に引掛け棒を渡して成る、請求項１に記載のパネル吊下用キット。
【請求項６】

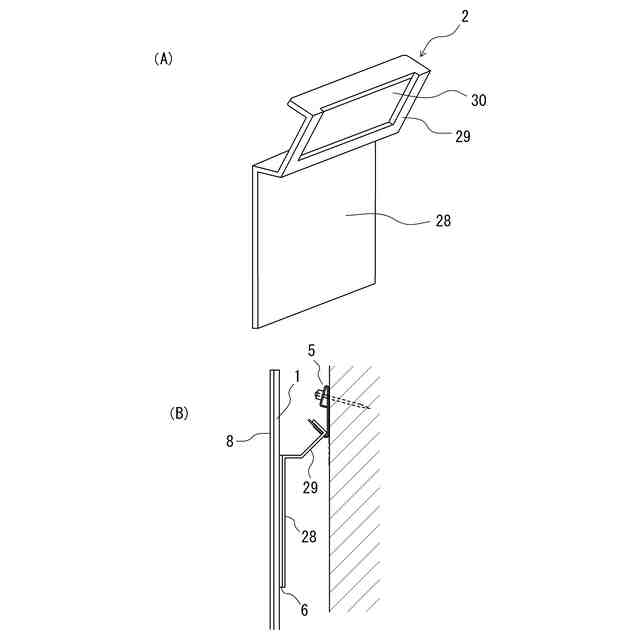

前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板の上半部を水平方向、斜め上方向、逆斜め上方向の順に折曲し、上記斜め上方向折曲部に引掛け用開口を設けたものである、請求項１に記載のパネル吊下用キット。
【請求項７】
前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板に長コ字型の引掛け棒を取り付けて成る、請求項１に記載のパネル吊下用キット。
【請求項８】
前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板に角Ｃ字型の引掛け棒を揺動可能に取り付けて成る、請求項７に記載のパネル吊下用キット。
【請求項９】
前記支持部材に間隔調整用アジャスターボルトがねじ付けられる、請求項８に記載のパネル吊下用キット。
【請求項１０】
前記吊下具は、前記パネルの裏面の上下左右４箇所に定着した前記支持部材間に差し込み支持される４本の棒材から成る、請求項１に記載のパネル吊下用キット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、パネル吊下用キットに関するものであり、より詳細には、写真等を貼付したパネルを展示場等の壁面に吊下するために用いるパネル吊下用キットに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
絵画や写真の額や裏打ちパネルの多くは、裏面に取り付けた紐を、壁面に固定した額吊り用フックに引っ掛けて吊下するが、その方法の場合は、紐の引掛けや額の水平保持の面で難がある。写真の展示場等においては、表面に写真を貼付したパネルを多数壁面に体裁よく吊下する必要があるところ、上記紐掛け方法によった場合は手間と時間がかかり、また、その場合、パネルは前面側に傾斜し、パネルを壁面に平行に吊下することが難しい。そのため、パネル４１の裏面に四角形の木枠４２を面テープ４３により取り付け、木枠４２を壁面に固定した額吊り用フック４４に引っ掛ける吊下方法が一般的である（図１１参照）。
【０００３】
しかし、上記木枠４２による吊下方法によった場合は、木枠にコストがかかるだけでなく、その大量保管のために広いスペースが必要となるという問題がある。また、木枠は平滑であって、壁面に対する接触抵抗が少ないために滑りやすく、パネルが傾いたり横ブレしたりしやすいという問題がある。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１６１４５０号公報
特開２０２３－１２５４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上述したような従来のパネルの吊下方法における問題を解決するためになされたもので、写真等のパネルを、壁面に容易に且つ安定状態に体裁よく吊下することを可能にするパネル吊下用キットを提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための請求項１に記載の発明は、パネルの裏面に取り付けられる吊下具と支持部材とを含み、
前記吊下具は、壁面に固定される額吊り用フックに引っ掛けるための引掛け手段を有し、前記支持部材は、前記パネルの裏面と前記壁面との間のスペーサーとして機能すると共に、前記壁面に面接触して前記パネルの揺動及び横ブレを防止する機能を有することを特徴とするパネル吊下用キットである。
【０００７】
一実施形態においては、前記吊下具と前記支持部材は、それぞれ面テープを介して前記パネルの裏面に取り付けられる。
【０００８】
一実施形態においては、前記支持部材は、硬質発泡樹脂製ブロック材である。
【０００９】
一実施形態においては、前記吊下具は、前記パネルの裏面上部に取り付けられる一対の受け金具と、前記受け金具間に掛け渡される引掛け棒とから成り、また、一実施形態においては、前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板の上部両側に設けた翼部を前方に折り返し、前記翼部間に引掛け棒を渡して成る。
【００１０】
一実施形態においては、前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板の上半部を水平方向、斜め上方向、逆斜め上方向の順に折曲し、上記斜め上方向折曲部に引掛け用開口を設けたものであり、また、一実施形態においては、前記吊下具は、前記パネルの裏面上部に取り付けられる金具であって、平板に長コ字型の引掛け棒を取り付けて成る。
（【００１１】以降は省略されています）
