特許ウォッチ

公開番号2025106047
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2023223841
出願日2023-12-31
発明の名称塗装作業用用具
出願人個人,個人
代理人個人
主分類A47C 9/00 20060101AFI20250704BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】塗装屋根の波板の間隔に応じて脚部位置を変えることによって持ち運ぶことなく楽に移動できるとともに安定して腰掛けられ、もって作業効率の向上を図ることである。
【解決手段】天板(2)の下方に第1の可動脚部(23)および第2の可動脚部(25)が天板(2)が移動する方向に直交する方向に所定間隔をおいて配置される塗装作業用用具(1)であって、第1可動脚部(25a)と第2可動脚部(25b)は、第1可動脚部(25a)および第2可動脚部(25b)の間隔を直交する方向にスライド(可動)自在にするスライド機構を有する。

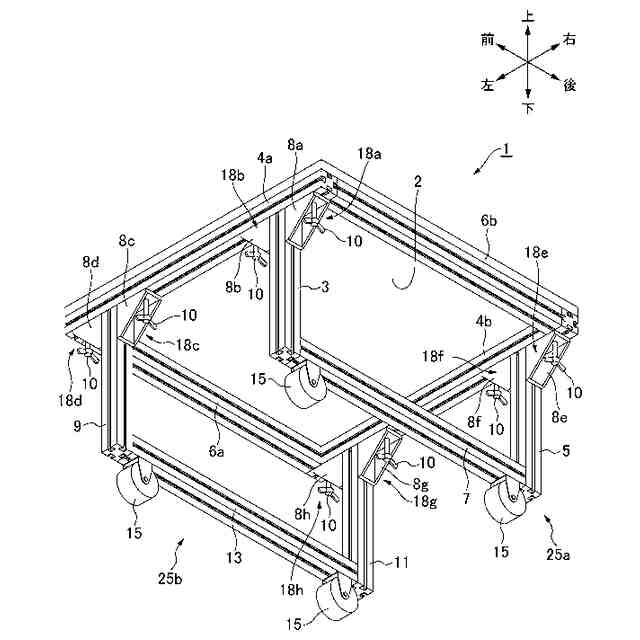

【選択図】図1

特許請求の範囲【請求項１】
天板の下方に第１可動脚部および第２可動脚部が前記天板が移動する方向に直交する方向に所定間隔をおいて配置される塗装作業用用具であって、
前記第１可動脚部と前記第２可動脚部は、前記第１可動脚部および前記第２可動脚部の間隔を前記直交する方向にスライド自在にするスライド機構を有する、
ことを特徴とする塗装作業用用具。
続きを表示（約 2,400 文字）【請求項２】
前記第１可動脚部は、第１脚部、当該第１脚部と所定間隔をおいて配置された第２脚部を備え、
前記第２可動脚部は、第３脚部、当該第３脚部と所定間隔をおいて配置された第４脚部を備え、
前記スライド機構は、
前記第１脚部および前記第３脚部の前記天板側端部および前記天板の一部に取り付け固定され長手方向に凹部が形成された第１スライドフレームと、
前記第２脚部および前記第４脚部の前記天板側端部および前記天板の一部に取り付け固定され長手方向に凹部が形成された第２スライドフレームとを有し、
前記第１脚部には、前記第１脚部を前記凹部に固定するための第１固定部が設けられ、前記第３脚部には、前記第３脚部を前記凹部に固定するための第３固定部が設けられ、
前記第２脚部には、前記第２脚部を前記凹部に固定するための第２固定部が設けられ、前記第４脚部には、前記第４脚部を前記凹部に固定するための第４固定部が設けられ、
前記第１固定部および前記第３固定部は、前記第１スライドフレームに沿ってスライドし、前記第２固定部および前記第４固定部は、前記第２スライドフレームに沿ってスライドする、
ことを特徴とする請求項１に記載の塗装作業用用具。
【請求項３】
前記第１固定部および前記第３固定部のそれぞれは、前記第１可動脚部を前記凹部に対して固定したり緩めたりする締め緩め機構を有し、
前記第２固定部および第４固定部のそれぞれは、第２可動脚部を第２のスライドフレームの凹部に対して固定したり緩めたりするネジ部を有し、
前記ネジ部によって前記第１可動脚部および前記第２可動脚部を移動したり、固定したりすることを可能にする、
ことを特徴とする請求項２に記載の塗装作業用用具。
【請求項４】
ナットと協働する前記ネジ部を用い、前記ネジ部を前記凹部の外側から前記凹部の内側に設けられたナットに螺号することによって前記第１脚部、前記第２脚部、前記第３脚部および前記第４脚部を前記凹部に固定し、前記ネジ部の前記ナットへの螺号を解除することによって前記第１脚部、前記第２脚部、前記第３脚部および前記第４脚部を前記凹部の長手方向に沿った可動を可能にする、
ことを特徴とする請求項３に記載の塗装作業用用具。
【請求項５】
前記天板を載置する天板載置枠を備え、
前記第１可動脚部は、前記天板載置枠の下方に位置し、第１脚部、当該第１脚部と所定間隔をおいて配置された第２脚部を備え、
前記第２可動脚部は、前記天板載置枠の下方に位置し、第３脚部、当該第３脚部と所定間隔をおいて配置された第４脚部を備え、
前記スライド機構は、
前記天板載置枠の一部に取り付け固定された第１スライドバーと、
前記天板載置枠の一部に、かつ、前記第１スライドバーと所定の間隔をおいて取り付け固定された第２スライドバーとを備え、
前記第１脚部には、前記第１スライドバーが挿嵌された状態において前記第１スライドバーに沿ってスライドさせるための断面四角形状の第１中空スライドパイプが固定され、
前記第３脚部には、前記第１スライドバーが挿嵌された状態において前記第１スライドバーに沿ってスライドさせるための断面四角形状の第２中空スライドパイプが固定され、
前記第２脚部には、前記第２スライドバーが挿嵌された状態において前記第２スライドバーに沿ってスライドさせるための断面四角形状の第３中空スライドパイプが固定され、
前記第４脚部には、前記第２スライドバーが挿嵌された状態において前記第２スライドバーに沿ってスライドさせるための断面四角形状の第４中空スライドパイプが固定され、
前記第１中空スライドパイプおよび前記第２中空スライドパイプは、前記第１スライドバーに沿ってスライドし、前記第３中空スライドパイプおよび前記第４中空スライドパイプは、前記第２スライドバーに沿ってスライドする、
ことを特徴とする請求項１に記載の塗装作業用用具。
【請求項６】
前記第１中空スライドパイプ、前記第２中空スライドパイプ、前記第３中空スライドパイプおよび前記第４中空スライドパイプには、それぞれ前記第１中空スライドパイプ、前記第２中空スライドパイプ、前記第３中空スライドパイプおよび前記第４中空スライドパイプを固定したり緩めたりするためのネジ部が取り付けられ、
前記ネジ部によって前記第１可動脚部および前記第２可動脚部を移動したり、固定したりすることを可能にする、
ことを特徴とする請求項５に記載の塗装作業用用具。
【請求項７】
ナットと協働する前記ネジ部を用い、前記ネジ部を前記第１中空スライドパイプ、前記第２中空スライドパイプ、前記第３中空スライドパイプおよび前記第４中空スライドパイプの中空部に設けられた前記ナットに螺号することによって前記第１脚部、前記第２脚部、前記第３脚部および前記第４脚部を固定し、前記ネジ部の前記ナットへの螺号を解除することによって前記第１脚部、前記第２脚部、前記第３脚部および前記第４脚部を可動可能にする、
ことを特徴とする請求項６に記載の塗装作業用用具。
【請求項８】
前記第１可動脚部は、前記第１脚部および前記第２脚部を接続する第１連結部を有し、
前記第２可動脚部は、前記第３脚部および前記第４脚部を接続する第２連結部を有し、
前記第１連結部と前記第２連結部の両端近傍にはキャスターが取り付けられている、
ことを特徴とする請求項１～７のいずれか１項に記載の塗装作業用用具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗装作業用用具に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
表面に凹凸がある波板屋根を塗装（塗り替え）する場合、ペンキ容器とローラー（刷毛）を携えて、しゃがんだ格好で塗れる範囲を塗り、塗り終えたら少し移動して次の領域を塗るといった動作を何百回も繰り返して行う。塗装中のしゃがみ動作、塗装終了後に立ち上がる動作、次の塗装エリアまで移動する動作の繰り返しは、体力的に非常にもきつく、真夏の炎天下などの厳しい環境下ではより一層厳しいものとなる。そこで、例えば特許文献１に示すような腰掛け椅子（スツール）を用いれば、椅子の脚部先端にキャスター（車輪）が付いており、持ち運ぶことなく移動が楽になり、膝や腰への負担は軽減される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０６７３００
【発明の概要】
【発明が解決しようとする課題】
【０００４】

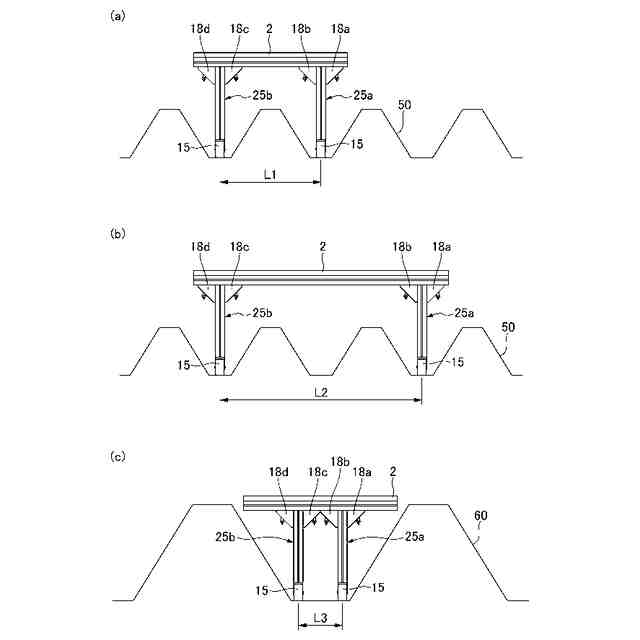

しかしながら、上記した特許文献１に開示されているような構造の腰掛け椅子（スツール）では、塗装対象である屋根の波板の間隔は様々であるので、脚部の間隔と波板のピッチが異なると安定して腰掛けられないという問題が生じる。
【０００５】
そこで、本発明の課題は、塗装屋根の波板の間隔に応じて脚部位置を変えることによって持ち運ぶことなく楽に移動できるとともに安定して腰掛けられ、もって作業効率の向上を図ることができる塗装作業用用具を提供することである。
【課題を解決するための手段】
【０００６】

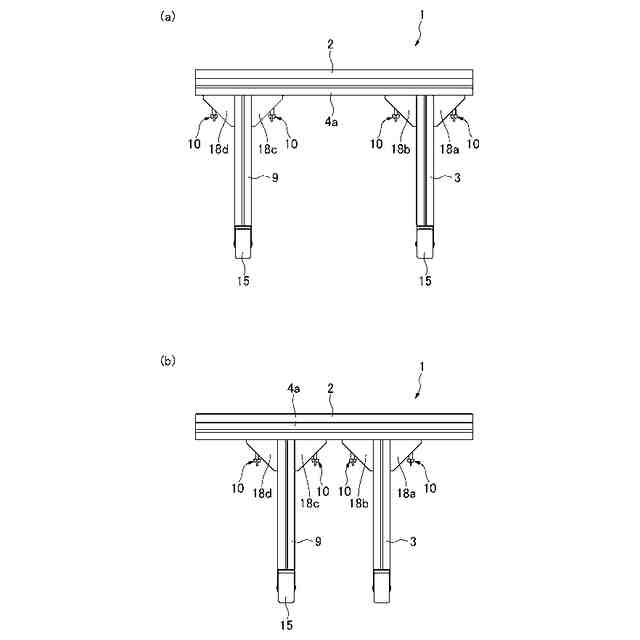

上記課題を解決するために、本発明に係る塗装作業用用具の一側面は、天板（２）の下方に第１可動脚部（２５ａ）および第２可動脚部（２５ｂ）が天板が移動する方向に直交する方向に所定間隔をおいて配置される塗装作業用用具（１）であって、第１可動脚部（２５ａ）と第２可動脚部（２５ｂ）は、第１可動脚部（２５ａ）および第２可動脚部（２５ｂ）の間隔を直交する方向にスライド（可動）自在にするスライド機構を有することを特徴とする。
【０００７】

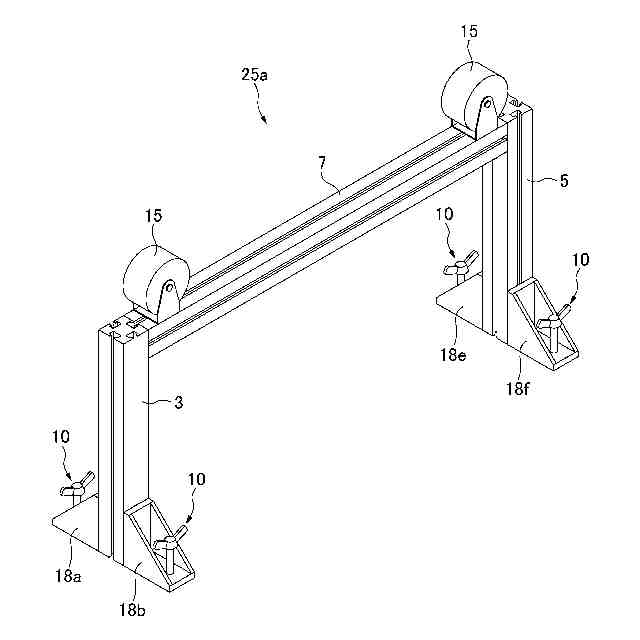

また、本発明に係る塗装作業用用具の他の側面は、第１可動脚部（２５ａ）は、第１脚部（３）、当該第１脚部（３）と所定間隔をおいて配置された第２脚部（５）を備え、

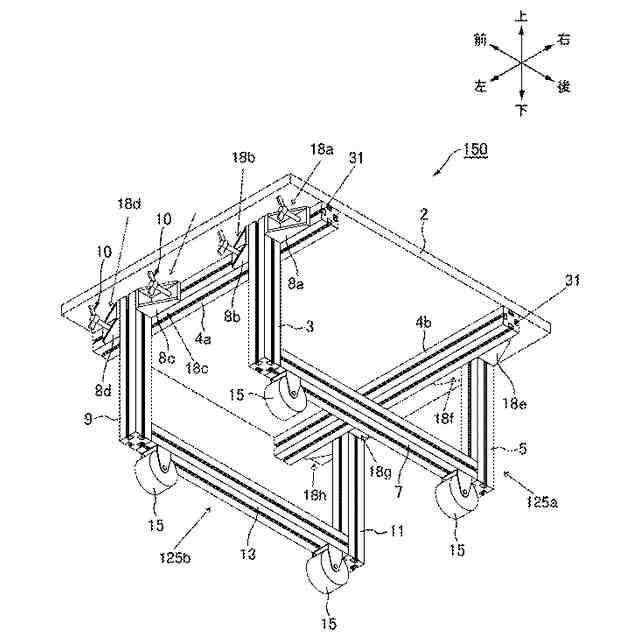

前記第２可動脚部（２５ｂ）は、第３脚部（９）、当該第３脚部（９）と所定間隔をおいて配置された第４脚部（１１）を備え、スライド機構は、第１脚部（３）および第３脚部（９）の天板側端部および天板の一部に取り付け固定され長手方向に凹部（３１：溝）が形成された第１スライドフレーム（４ａ）と、第２脚部および第４脚部の天板側端部および天板の一部に取り付け固定され長手方向に凹部（３１）が形成された第２スライドフレーム（４ｂ）とを有し、第１脚部（３）には、第１脚部（３）を凹部（３１）に固定するための第１固定部（１８ａ，１８ｂ）が設けられ、第３脚部（９）には、第３脚部（９）を凹部（３１）に固定するための第３固定部（１８ｃ，１８ｄ）が設けられ、第２脚部（５）には、第２脚部（５）を凹部（３１）に固定するための第２固定部（１８ｅ，１８ｆ）が設けられ、第４脚部（１１）には、第４脚部（１１）を凹部（３１）に固定するための第４固定部（１８ｇ，１８ｈ）が設けられ、第１固定部（１８ａ，１８ｂ）および第３固定部（１８ｃ，１８ｄ）は、第１スライドフレーム（４ａ）に沿ってスライドし、第２固定部（１８ｅ，１８ｆ）および第４固定部（１８ｇ，１８ｈ）は、第２スライドフレーム（４ｂ）に沿ってスライドすることを特徴とする。
【０００８】
また、本発明に係る塗装作業用用具の他の側面は、第１固定部（１８ａ）および第３固定部（１８ｃ）のそれぞれは、第１可動脚部（２５ａ）を凹部（３１）に対して固定したり緩めたりする締め緩め機構（１０：ネジ部）を有し、第２固定部（１８ｂ）および第４固定部（１８ｄ）のそれぞれは、第２可動脚部（２５ｂ）を第２のスライドフレーム（４ｂ）の凹部（３１）に対して固定したり緩めたりするネジ部（１０）を有し、ネジ部（１０）によって第１可動脚部（２５ａ）および第２可動脚部（２５ｂ）を移動したり、固定したりすることを可能にすることを特徴とする。
【０００９】

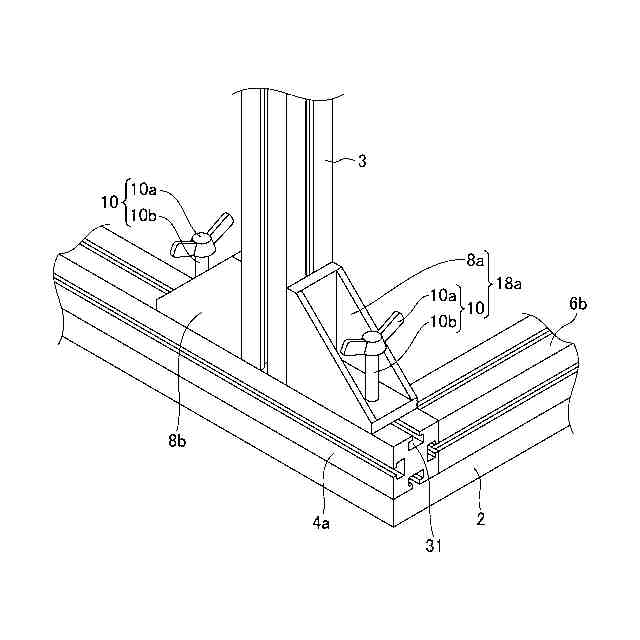

また、本発明に係る塗装作業用用具の他の側面は、ナット（１２）と協働するネジ部（１０）を用い、ネジ部（１０）を凹部（３１）の外側から凹部（３１）の内側に設けられたナット（１２）に螺号することによって第１脚部（３）、第２脚部（５）、第３脚部（９）および第４脚部（１１）を凹部（３１）に固定し、ネジ部（１０）のナット（１２）への螺号を解除することによって第１脚部（３）、第２脚部（５）、第３脚部（９）および第４脚部（１１）を凹部（３１）の長手方向に沿った可動を可能にすることを特徴とする。
【００１０】

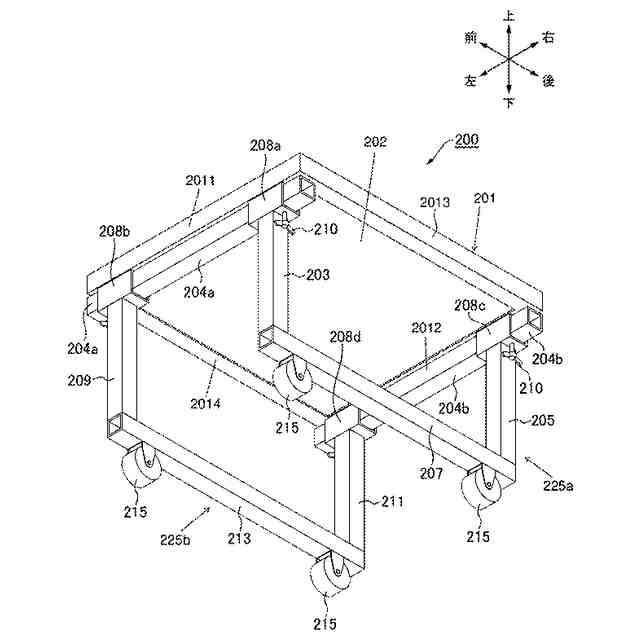

また、本発明に係る塗装作業用用具の他の側面は、天板（２０２）を載置する天板載置枠（２０１）を備え、第１可動脚部（２２５ａ）は、天板載置枠（２０１）の下方に位置し、第１脚部（２０３）、当該第１脚部（２０３）と所定間隔をおいて配置された第２脚部（２０５）を備え、第２可動脚部（２２５ｂ）は、天板載置枠の下方に位置し、第３脚部（２０９）、当該第３脚部（２０９）と所定間隔をおいて配置された第４脚部（２１１）を備え、スライド機構は、天板載置枠の一部に取り付け固定された第１スライドバー（２０４ａ）と、天板載置枠の一部に、かつ、第１スライドバー（２０４ａ）と所定の間隔をおいて取り付け固定された第２スライドバー（２０４ｂ）とを備え、第１脚部（２０３）には、第１スライドバー２０４ａが挿嵌された状態において第１スライドバー（２０４ａ）に沿ってスライドさせるための断面四角形状の第１中空スライドパイプ（２０８ａ）が固定され、第３脚部（２０９）には、第１スライドバー（２０４ａ）が挿嵌された状態において第１スライドバー（２０４ａ）に沿ってスライドさせるための断面四角形状の第２中空スライドパイプ（２０８ｂ）が固定され、第２脚部（２０５）には、第２スライドバー（２０４ｂ）が挿嵌された状態において第２スライドバー（２０４ｂ）に沿ってスライドさせるための断面四角形状の第３中空スライドパイプ（２０８ｃ）が固定され、第４脚部（２１１）には、第２スライドバー（２０４ｂ）が挿嵌された状態において第２スライドバー（２０４ｂ）に沿ってスライドさせるための断面四角形状の第４中空スライドパイプ（２０８ｄ）が固定され、第１中空スライドパイプ（２０８ａ）および第２中空スライドパイプ（２０８ｂ）は、第１スライドバー（２０４ａ）に沿ってスライドし、第３中空スライドパイプ（２０８ｃ）および第４中空スライドパイプ（２０８ｄ）は、第２スライドバー（２０４ｂ）に沿ってスライド（摺動）することを特徴とする。
（【００１１】以降は省略されています）
