公開番号2025105617
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025059532,2022520076
出願日2025-03-31,2020-10-13
発明の名称弾薬を武器に供給するための装置
出願人ビーエーイーシステムズハッグルンズアクチエボラグ
代理人個人,個人,個人,個人
主分類F41A 9/39 20060101AFI20250703BHJP(武器)
要約【課題】本発明は、弾薬を武器(20)に供給するための装置に関する。
【解決手段】武器(20)は、武器(20)のエレベーション軸(Z1)周りのエレベーション動作を可能にするように配置されたエレベーションデバイス(30)に取り付けられる。装置は、一端部が武器(20)に接続された供給シュート(40;140)を備える。供給シュート40は、積層構造に組み付けられた一組の要素(42;142)を備える。一組の要素(42;142)は、武器(20)のエレベーション軸(Z1)周りのエレベーション動作に関連して一組の要素(42;142)の個々の要素のシャフト(44;144)周りの移動を可能にするようにエレベーション軸(Z1)に対して同軸に配置されるように構成されたシャフト(44;144)周りに配置される。本発明は、本発明に係る装置を備えた車両にも関する。
【選択図】図11a
特許請求の範囲【請求項１】
弾薬（Ａ）を武器（２０）に供給するための装置であって、前記武器（２０）が前記武器（２０）のエレベーション軸（Ｚ１）周りのエレベーション動作を可能にするように配置されたエレベーションデバイス（３０）に取り付けられており、
前記装置が、前記武器（２０）に一端部が接続され、積層構造で組み付けられた一組の要素（４２；１４２）を備える供給シュート（４０；１４０）を備え、
前記一組の要素（４２；１４２）が、前記武器（２０）の前記エレベーション軸（Ｚ１）周りのエレベーション動作に関連して、前記一組の要素（４２；１４２）の個々の要素のシャフト（４４；１４４）周りの移動を可能にするように、前記エレベーション軸（Ｚ１）に対して同軸に配置されるように構成された前記シャフト（４４；１４４）周りに配置されている、装置。
続きを表示（約 1,800 文字）【請求項２】

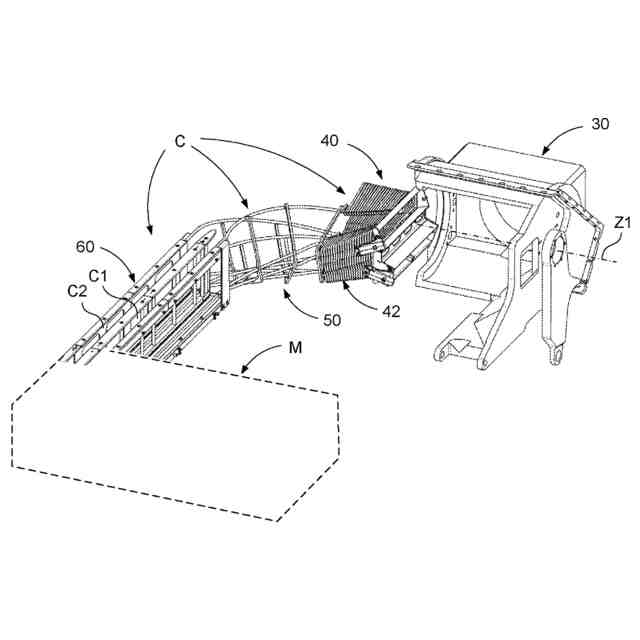

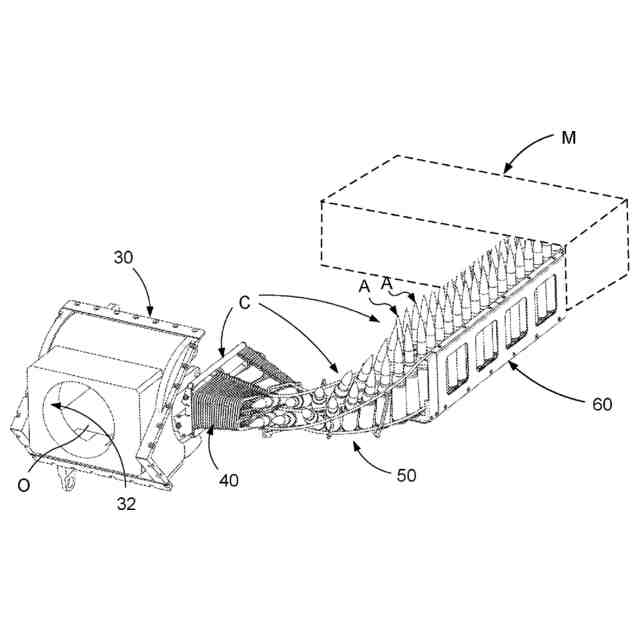

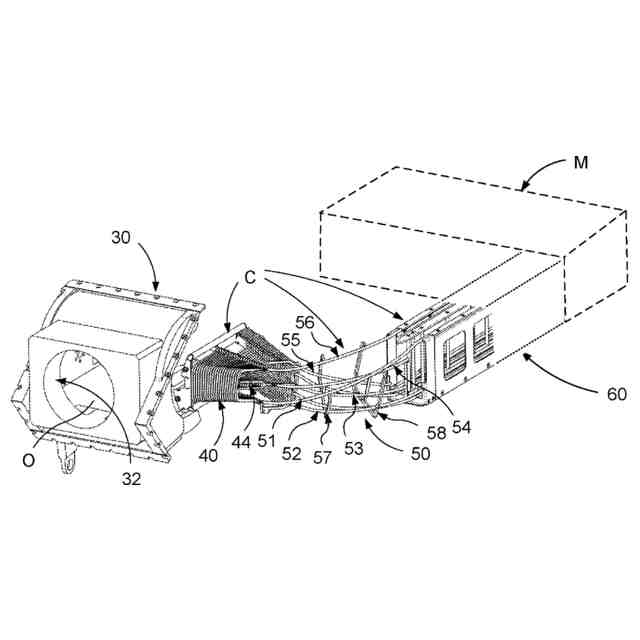

前記供給シュート（４０；１４０）が、前記武器（２０）に接続された前記端部と反対側の端部において、前記弾薬（Ａ）をマガジン（Ｍ）から前記供給シュート（４０；１４０）に誘導するための誘導シュート（５０、６０）に固定的に取り付けられるように構成されている、請求項１に記載の装置。
【請求項３】

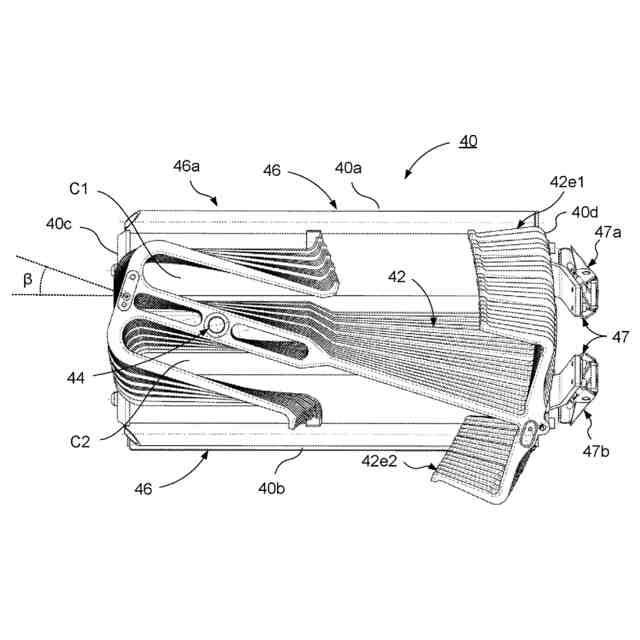

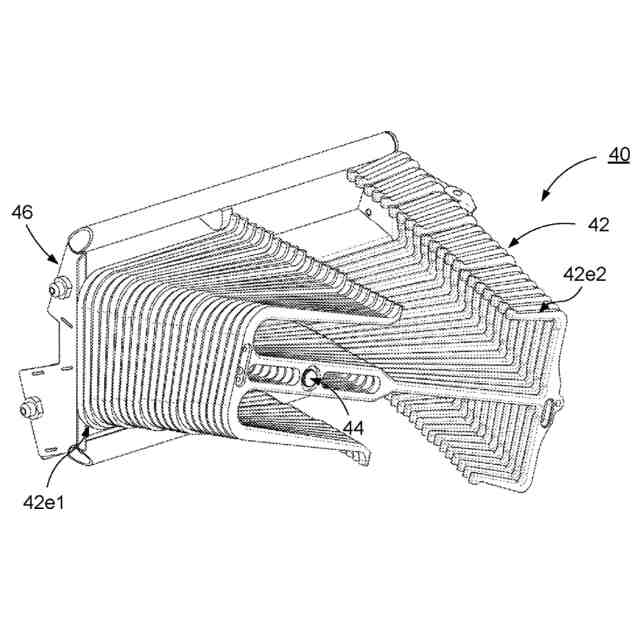

前記供給シュート（４０；１４０）が、前記武器（２０）に最も近くなるように構成され、前記武器（２０）の前記エレベーション軸（Ｚ１）周りのエレベーション動作に対応して前記シャフト（４４；１４４）周りに枢動するように構成された第１の端部要素（４２ｅ１；１４２Ａ）を備えている、請求項１又は２に記載の装置。
【請求項４】
前記供給シュート（４０；１４０）が、前記武器（２０）から最も遠くなるように構成され、前記武器（２０）のエレベーション角度とは無関係に同じ位置にあることで前記供給シュート（４０；１４０）に接続されるように実質的に固定されるように構成された第２の端部要素（４２ｅ２；１４２Ｅ）を備えている、請求項１から３の何れか一項に記載の装置。
【請求項５】
前記一組の要素（４２；１４２）のうち前記第１の端部要素（４２ｅ１；１４２Ａ）と前記第２の端部要素（４２ｅ２；１４２Ｅ）の間にある前記要素が、段階的に相互に変位可能である、請求項４に記載の装置。
【請求項６】
前記シャフト（４４；１４４）周りに移動可能な前記個々の要素が、弾薬（Ａ）を前記エレベーションデバイス（３０）のあらゆるエレベーション角度において前記供給シュート（４０；１４０）を介して供給することを可能にするように、隣接した要素に対して一定の角度で前記シャフト（４４；１４４）周りに回転するように構成されている、請求項１から５の何れか一項に記載の装置。
【請求項７】
前記供給シュートが、前記要素によって、弾薬が供給されるように構成される少なくとも１つのチャネルを提供するように構成され、
前記シャフト（１４４）周りに移動可能な前記個々の要素が、前記シャフト（１４４）の軸方向に互いに対して一定の距離を隔てて配置されるように構成され、

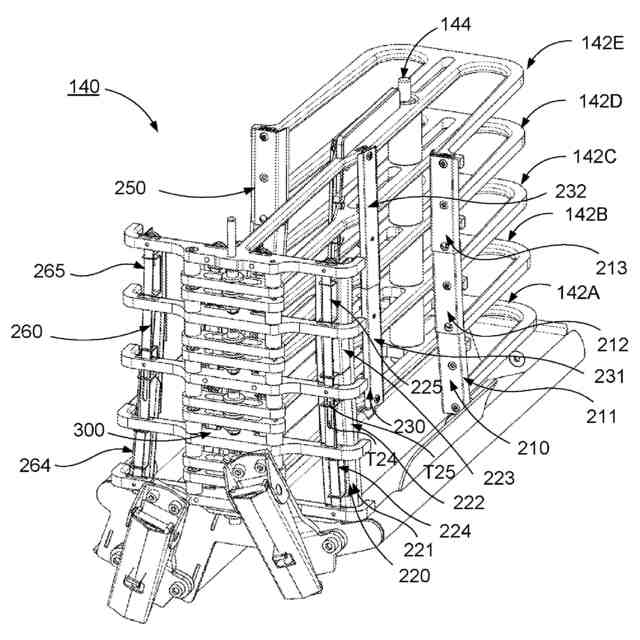

前記供給シュート（１４０）が、前記個々の要素（１４２Ａ、１４２Ｂ、１４２Ｃ、１４２Ｄ、１４２Ｅ）に関連して配置され、前記供給シュート（１４０）の各個々の要素を介した弾薬の供給を促進するように供給方向に走るように構成された一組の滑走部材（２１０、２２０、２３０、２４０、２５０、２６０、２７０、２８０）を備えた滑走機構（２００）を備えている、請求項１から６の何れか一項に記載の装置。
【請求項８】
前記滑走機構（２００）の個々の滑走部材が、前記シャフト（１４４）周りに回転するときに前記一組の要素（１４２）の個々の要素の段階的な相互変位を促進するための相対移動を可能にするように、前記個々の要素に関連して重ねて配置された滑走レールを備えている、請求項７に記載の装置。
【請求項９】
前記供給シュートが、前記供給シュートを前記武器（２０）に接続するための接続側（４０ｅ；１４０ｅ）と、反対側の受入側（４０ｆ；１４０ｆ）と、を有し、
前記供給シュートが、前記供給シュートが前記武器（２０）に接続されたときに実質的に前記武器の発射方向を向く前側（４０ｃ；１４０ｃ）と、反対側の後側（４０ｄ；１４０ｄ）と、を有し、
前記装置が、前記供給シュートの前記前側又は前記後側に関連して配置され、前記個々の要素の前記シャフト（４４；１４４）周りの回転を制限するように構成された回転制限機構（４０ｔ、４８；３００）を備え、
前記回転制限機構が、前記一組の要素の個々の要素に関連したトラックであって、前記個々の要素の前記シャフト（４４；１４４）周りの前記制限された回転を促進するように実質的に前記シャフト（１４４）の延長部に直交する方向に伸びるトラックを備えている、請求項１から６の何れか一項に記載の装置。
【請求項１０】
前記回転制限機構が、前記個々の要素の前記シャフト（４４；１４４）周りの回転を制限するように、前記一組の要素（４２；１４２）を接続するように構成された一組の間隔部材（４８；Ｊ１２、Ｊ２３、Ｊ３４、Ｊ４５）を備えている、請求項９に記載の装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は弾薬を武器に供給するための装置に関する。本発明は車両にも関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

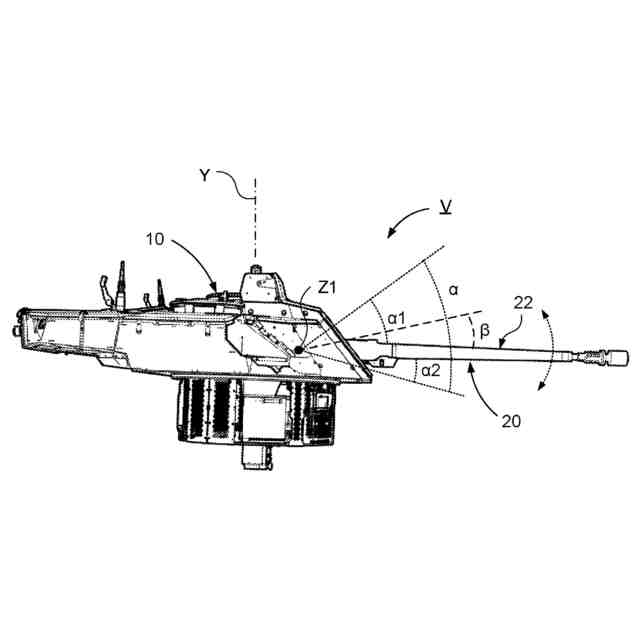

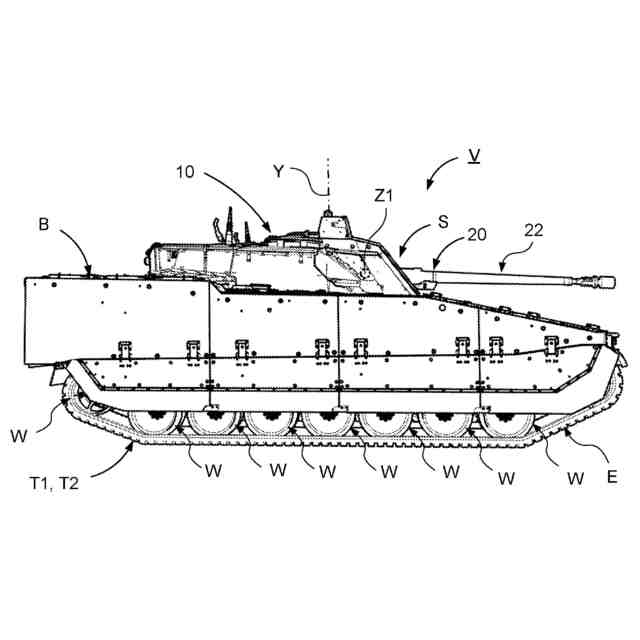

歩兵戦闘車や戦車などの戦闘車両は、砲塔に結合された武器システムを装備することがあり、武器システムは砲塔に取り付けられた武器を含む。弾薬は通常、ある種のフレキシブルシュートを介して弾薬マガジンから武器に供給されるように構成される。そのようなシュートは、弾薬の武器への供給を促進するために、ねじれ能力と曲げ能力の両方を提供するように構成されることがある。武器システムのためのスペース、特に武器システムの一定のスペースを必要とするそのようなフレキシブルシュートを含む部分を収容するように構成された砲塔に結合された武器システムのためのスペースが問題となる場合がある。
【０００３】
したがって、弾薬を武器に供給するための装置を提供する必要がある。
【発明の概要】
【０００４】
本発明の目的は、コンパクトな解決策を促進する、弾薬を武器に供給するための装置を提供することである。
【０００５】
本発明の別の目的は、コンパクトな解決策を促進するそのような装置を備える車両を提供することである。
【０００６】
以下の説明から明らかなこれら及び他の目的は、添付の独立請求項に記載される弾薬を武器に供給するための装置及び車両によって達成される。この装置の好適な実施形態は、添付の従属請求項に規定される。
【０００７】

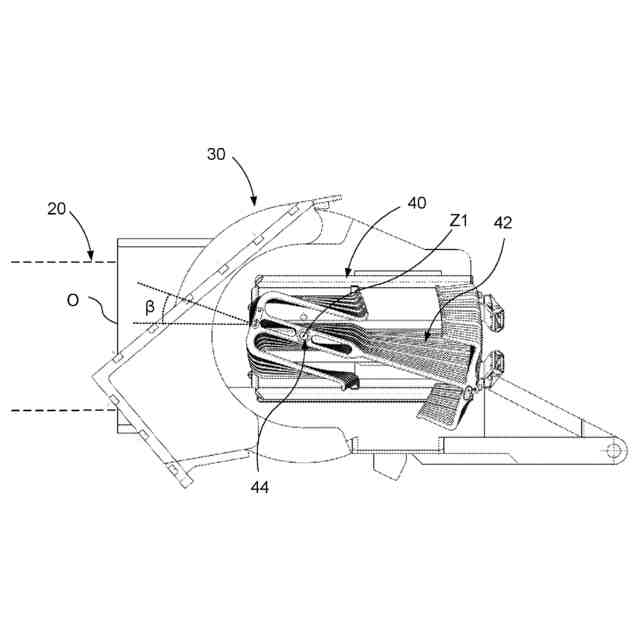

具体的には、本発明の目的は弾薬を武器に供給するための装置によって達成される。武器は、武器のエレベーション軸周りのエレベーション動作を可能にするように配置されたエレベーションデバイスに取り付けられる。装置は一端部が武器に接続された供給シュートを備える。供給シュートは積層構造に組み付けられた一組の要素を備える。一組の要素は、武器のエレベーション軸周りのエレベーション動作に関連した一組の要素の個々の要素のシャフト周りの動作を可能にするように、エレベーション軸に対して同心円状に配置されるように構成されたシャフトの周りに配置される。
【０００８】
したがって、このような供給シュートに、エレベーション軸に対して同心円状に配置されたシャフトの周りに配置された要素を設けることによって、コンパクトな供給シュートが得られることがある。これは、これによって供給シュートの個々の要素が、弾薬を武器に供給シュートを介して供給するために、シャフト周りに、すなわちエレベーション軸に実質的に直交する平面内でのみ枢動する必要があるのみであることによる。これは個々の要素同士が緊密に積層されることを促進する。したがって、個々の要素間の距離は、互いに対して要素を曲げる必要がないため短い場合がある。これはまた、個々の要素がシャフトの軸方向に互いから一定の距離を隔てて配置された状態で、個々の要素が積層構造に組み付けられることを促進する。これは更に、弾薬を供給シュートを介して武器の全エレベーション範囲内に供給するために、供給シュートが低い抵抗を必要とすることを促進する。
【０００９】
装置のある実施形態によれば、供給シュートは、武器に接続された端部と反対側の端部が、弾薬をマガジンから供給シュートに誘導するための誘導シュートに固定的に取り付けられるように構成される。これによって、武器に接続された端部と反対側の端部からの、すなわち武器への弾薬の供給は、例えば固定されている接続された誘導シュートを介して弾薬が供給シュートに取り込まれ得るため、武器のエレベーション角度とは無関係に容易に達成されることがある。
【００１０】
装置のある実施形態によれば、供給シュートは、武器に最も近くなるように構成された第１の端部要素を備え、第１の端部要素は、武器のエレベーション軸周りのエレベーション動作に対応してシャフト周りに枢動するように構成される。これによって、弾薬の武器への供給が、武器のエレベーション角度とは無関係に容易に達成されることがある。
（【００１１】以降は省略されています）
