発明の名称テーパー状のハウジングを備える武器照準器
出願人イオテック,エルエルシー,EOTECH,LLC
代理人個人,個人,個人
主分類F41G 1/30 20060101AFI20250603BHJP(武器)
要約【課題】テーパー状のハウジングを備える武器照準器のための方法及びシステムを開示する。
【解決手段】ハウジング300は、武器照準器内にオプティカルベンチ及び/又はアジャスタアセンブリの一部を封入するように構成されてもよい。ハウジング300は、外側シェル305、第1のウィンドウ、及び第2のウィンドウを含み得る。第1のウィンドウは、第1の領域を画定し得る。第2のウィンドウは、第2の領域を画定し得る。第2の領域は、例えば、外側シェル305が第1の開口部から第2の開口部まで外向きにテーパー状になるように、第1の領域より大きくてもよい。外側シェル305は、武器照準器の光路の対向する側で第1の開口部と第2の開口部との間に延在する第1の壁及び第2の壁を画定し得る。第1の壁及び第2の壁は、第1のウィンドウから第2のウィンドウまで外向きに傾斜していてもよい。
【選択図】図16
特許請求の範囲【請求項１】
第１の開口部及び第２の開口部を画定する外側シェルと、
前記第１の開口部に配置され、第１の領域を画定する第１のウィンドウと、
前記第２の開口部に配置され、第２の領域を画定する第２のウィンドウとを備え、
前記外側シェルが前記第１の開口部から前記第２の開口部まで外向きにテーパー状であるように前記第２の領域は前記第１の領域よりも大きい、
武器照準器用ハウジング。
続きを表示（約 740 文字）【請求項２】
前記外側シェルが、前記武器照準器の光路の対向する側で前記第１の開口部と前記第２の開口部との間に延在する第１の壁及び第２の壁を画定する、請求項１に記載のハウジング。
【請求項３】
前記第１の壁及び前記第２の壁が、前記第１のウィンドウから前記第２のウィンドウまで外向きに傾斜している、請求項２に記載のハウジング。
【請求項４】
前記第１の壁が前記第１の開口部において前記第２の壁から第１の距離Ｄ１であり、
前記第１の壁が前記第２の開口部において前記第２の壁から第２の距離Ｄ２である、請求項３に記載のハウジング。
【請求項５】
Ｄ２がＤ１より大きい、請求項４に記載のハウジング。
【請求項６】
前記第１の領域がＤ１に基づいて構成され、前記第２の領域がＤ２に基づいて構成される、請求項４に記載のハウジング。
【請求項７】
前記外側シェルが、ユーザの目から前記第１のウィンドウまでの距離と前記武器照準器の水平方向の視界とに基づいて決定される角度でテーパー状にされる、請求項１に記載のハウジング。
【請求項８】
水平方向の視界の遮蔽された部分が前記水平方向の視界の所定の閾値未満であるように、前記外側シェルがテーパー状にされる、請求項１に記載のハウジング。
【請求項９】
前記第１のウィンドウが、前記武器照準器のユーザに面するリヤウィンドウである、請求項１に記載のハウジング。
【請求項１０】
前記第２のウィンドウが、標的に面するフロントウィンドウである、請求項１に記載のハウジング。
（【請求項１１】以降は省略されています）
発明の詳細な説明【背景技術】
【０００１】
遠方にある物体を識別し、焦点を合わせることは、照準器の使用によって容易にすることができる。照準器は、例えば、弓、ライフル、ショットガン、及び拳銃、その他などの小型武器、並びに搭載型機関銃、擲弾発射機、その他などの大型武器で採用することができ、操作者が標的を見つけ、焦点を維持することを支援し得る。
続きを表示（約 3,200 文字）【０００２】
照準器は、多くの異なる形態で、様々な特徴を利用して開発されてきた。例えば、操作者が物体の位置を特定し、焦点を合わせることを支援し得るホログラムを操作者に提示する照準器が開発されてきた。
【発明の概要】
【課題を解決するための手段】
【０００３】
テーパー状のハウジングを有する武器照準器のための方法及びシステムが開示されている。武器照準器は、ベース、オプティカルベンチ、アジャスタアセンブリ、及び／又は、ハウジングを含み得る。ベースは、武器に着脱可能に固定されるように構成されてもよい。オプティカルベンチは、ベースに取り付けられるように構成されてもよい。オプティカルベンチは、一体型シャーシに取り付けられた複数の光学素子を含み得る。武器照準器は、ホログラフィック武器照準器であり得る。複数の光学素子は、レーザダイオード、ミラー、コリメート光学部品、及び／又は回折格子を含み得る。レーザダイオードは、ホログラフィックレチクルを再構築するように構成されてもよい。アジャスタアセンブリは、ベースに取り付けられるように構成されてもよい。アジャスタアセンブリは、ホログラフィックレチクルの位置を水平方向に調整するように構成された第１のアジャスタを含み得る。アジャスタアセンブリは、ホログラフィックレチクルの位置を垂直方向に調整するように構成された第２のアジャスタを含み得る。
【０００４】
ハウジングは、武器照準器内にオプティカルベンチ及び／又はアジャスタアセンブリの一部を封入するように構成されてもよい。ハウジングは、外側シェル、第１のウィンドウ、及び第２のウィンドウを含み得る。第１のウィンドウは、武器照準器のユーザに面するリヤウィンドウであり得る。第２のウィンドウは、標的に面するフロントウィンドウであり得る。外側シェルは、第１の開口部及び第２の開口部を画定し得る。第１のウィンドウは、第１の開口部に配置されてもよく、第２のウィンドウは、第２の開口部に配置されてもよい。第１のウィンドウは、第１の領域を画定し得る。第２のウィンドウは、第２の領域を画定し得る。第２の領域は、例えば、外側シェルが第１の開口部から第２の開口部に向かって外向きにテーパー状になるように、第１の領域よりも大きくてもよい。外側シェルは、ユーザの目から第１のウィンドウまでの距離及び武器照準器の水平方向の視界に基づいて決定される角度でテーパー状であってもよい。外側シェルは、水平方向の視界の遮蔽された部分（例えば、ハウジングによって遮蔽された部分）が水平方向の視界の所定の閾値未満であるように、テーパー状であってもよい。
【０００５】
外側シェルは、武器照準器の光路の対向する側で第１の開口部と第２の開口部との間に延在する第１の壁及び第２の壁を画定し得る。第１の壁及び第２の壁は、第１のウィンドウから第２のウィンドウに向かって外側に傾斜していてもよい。第１の壁は、第１の開口部において、第２の壁から第１の距離Ｄ１であり得る。第１の壁は、第２の開口部において、第２の壁から第２の距離Ｄ２であり得る。Ｄ２は、Ｄ１よりも大きくてもよい。第１の領域は、Ｄ１に基づいて構成されてもよい。第２の領域は、Ｄ２に基づいて構成されてもよい。
【０００６】
外側シェルは、アジャスタアセンブリの一部を受け入れる第１のアジャスタホールを含み得る。外側シェルは、オプティカルベンチの外面を受け入れる凹部を画定し得る。外側シェルは、下側部分及び上側部分を含み得る。下側部分は、電源、アジャスタアセンブリ、及び／又はオプティカルベンチの一部を封入するように構成されてもよい。上側部分は、第１のアジャスタホールを含み得る。上側部分は、オプティカルベンチの一部を封入するように構成されてもよい。
【図面の簡単な説明】
【０００７】

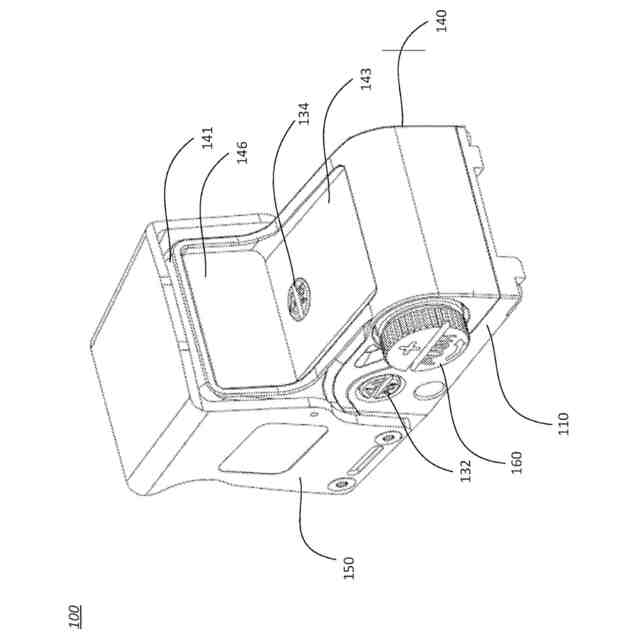

例示的なモジュール式武器照準器の正面斜視図である。

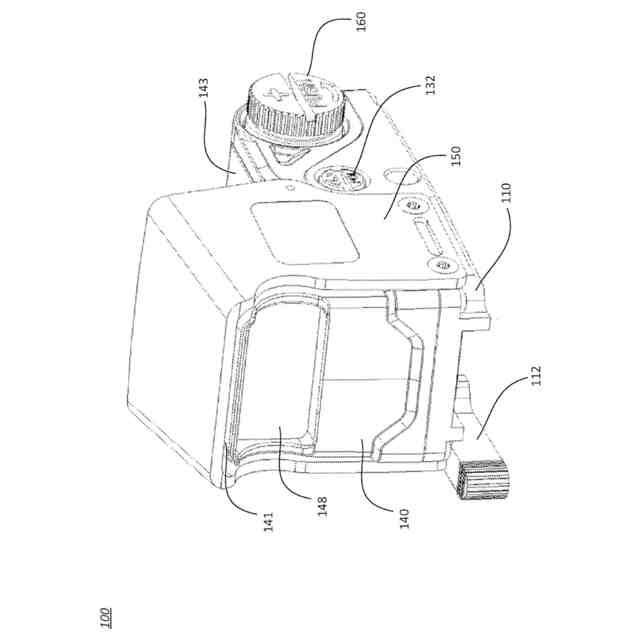

図１に示される例示的なモジュール式武器照準器の背面斜視図である。

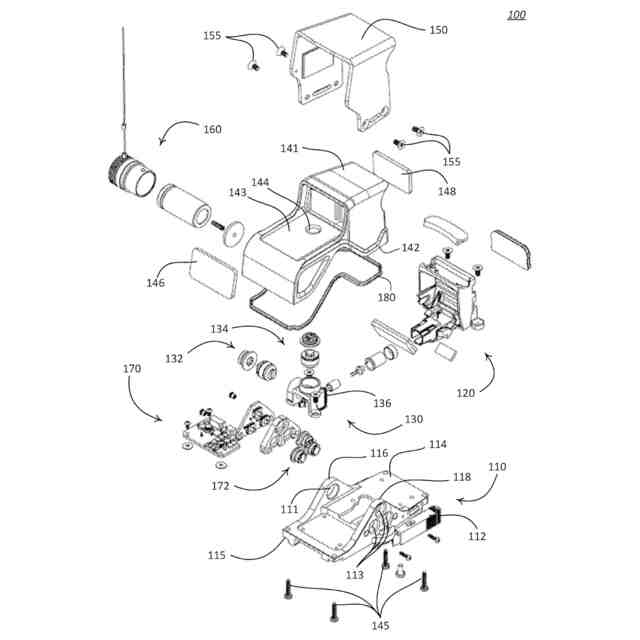

図１に示される例示的なモジュール式武器照準器の部分的な分解図である。

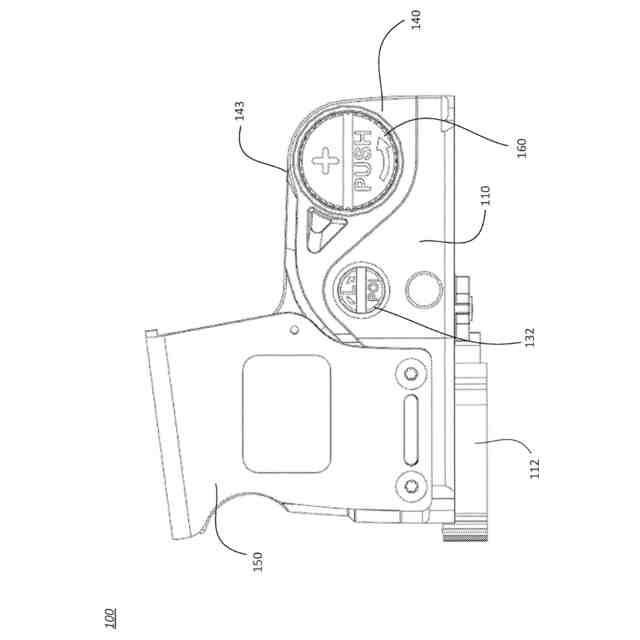

図１に示される例示的なモジュール式武器照準器の側面図である。
図１に示される例示的なモジュール式武器照準器の別の側面図である。

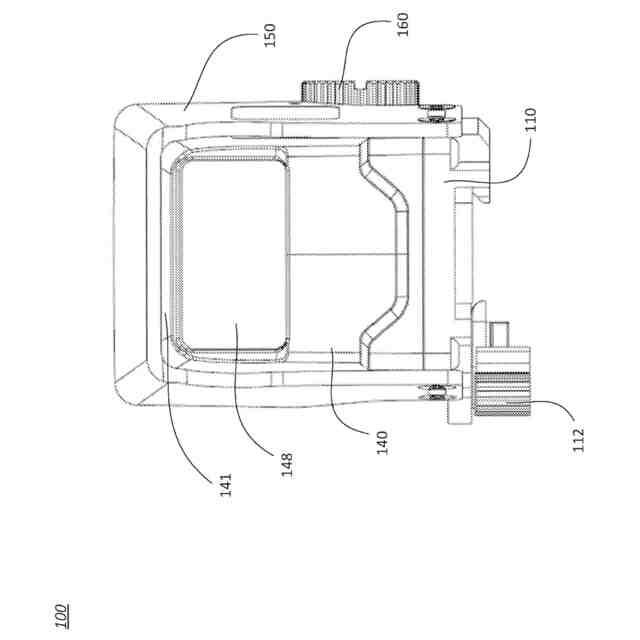

図１に示される例示的なモジュール式武器照準器の正面図である。
図１に示される例示的なモジュール式武器照準器の背面図である。

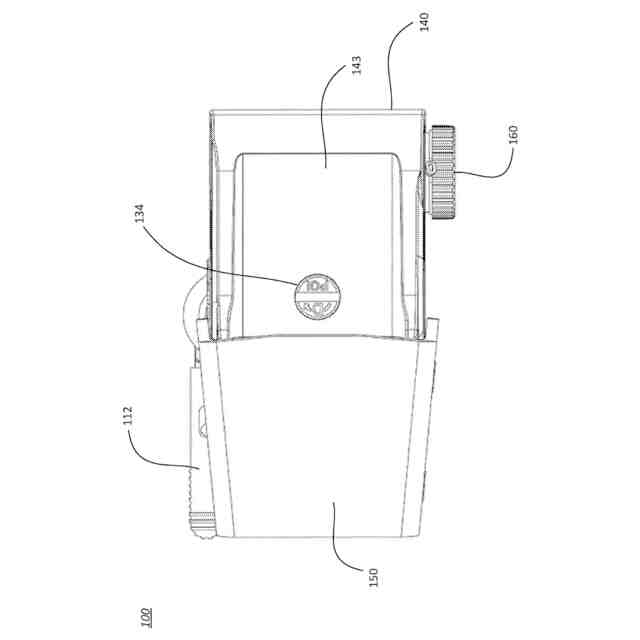

図１に示される例示的なモジュール式武器照準器の上面図である。
図１に示される例示的なモジュール式武器照準器の底面図である。
フード及びハウジングが取り外された、図１に示される例示的なモジュール式武器照準器の斜視図である。
例示的なマウントに取り付けられた例示的な光学シャーシの斜視図である。
図１１Ａに示される例示的な光学シャーシの一部の詳細図である。
例示的な武器照準器ハウジングの正面斜視図である。
図１２に示される例示的な武器照準器ハウジングの別の斜視図である。
図１２に示される例示的な武器照準器ハウジングの正面図である。
図１２に示される例示的な武器照準器ハウジングの背面図である。

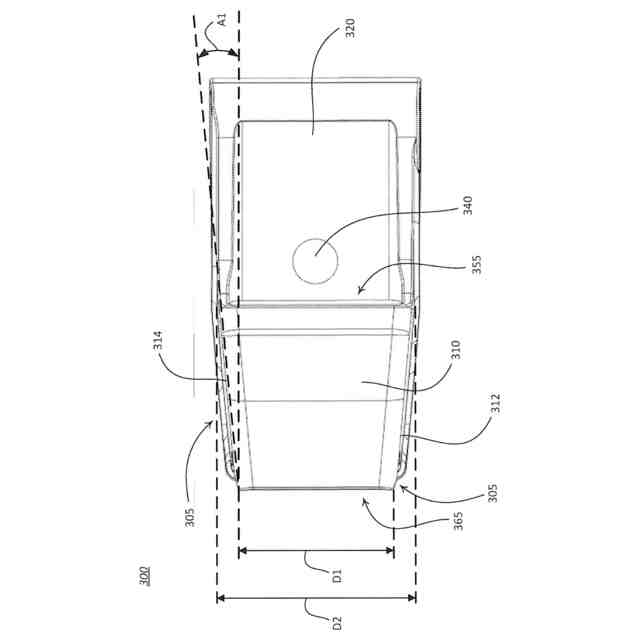

図１２に示される例示的な武器照準器ハウジングの上面図である。
図１２に示される例示的な武器照準器ハウジングの底面図である。
例示的な武器照準器の水平方向の視界及び水平方向の遮蔽の図である。
図１に示される例示的な武器照準器の水平方向の遮蔽と水平方向の視界の図である。
図１に示される例示的な武器照準器の垂直方向の遮蔽及び垂直方向の視界の図である。
物理的接続及び光学的接続を示す例示的な武器照準器のブロック図である。
【発明を実施するための形態】
【０００８】
テーパー状のハウジングを備える武器照準器のための方法及びシステムが開示されている。ホログラフィック照準器は、操作者に提示するためのホログラムを作成するために、一連の光学構成要素を採用し得る。例えば、ホログラフィック照準器は、光ビームを生成するレーザダイオードと、光ビームを偏向させるミラーと、偏向した光ビームを受け、コリメートした光を反射するコリメート光学部品と、コリメートした光を受け、画像により記録された画像ホログラムに向けて光を回折させ、これにより画像が照準器の操作者に表示される格子とを採用し得る。
【０００９】
ホログラフィック照準器は、光学構成要素をホログラフィック照準器内の構造物に固定することによって、光学構成要素を互いに相対的に位置決めし得る。例えば、例えばコリメート光学部品及びホログラム画像などの光学構成要素は、ホログラフィック照準器のハウジングの内部に固定されてもよい。ミラーは、照準器ハウジングが取り付けられるマウントから延びる台座上に配置されてもよい。格子は、照準器ハウジングに対して相対的に回転するように構成された可動プレートに固定されてもよい。
【００１０】
照準器ハウジングは、視界を決定し得る。視界は、武器照準器からの予め定められた距離における眺めの幅及び／又は眺めの高さとして定義することができる。照準器ハウジングの壁は、操作者側から標的側へ傾斜していてもよい。照準器ハウジングのウィンドウの大きさは、特定の視界（例えば、水平方向及び／又は垂直方向）を達成するように構成することができる。例えば、照準器ハウジングのウィンドウの大きさは、武器照準器の所望の視界（例えば、水平方向及び／又は垂直方向）を達成するように調整することができる。
（【００１１】以降は省略されています）
