公開番号2025105596
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025000030
出願日2025-01-05
発明の名称載置用治具およびその製造方法
出願人株式会社アイル,個人
代理人個人
主分類B62D 65/00 20060101AFI20250703BHJP(鉄道以外の路面車両)
要約【課題】軽量化を図ることができる載置用治具およびその製造方法を提供する。

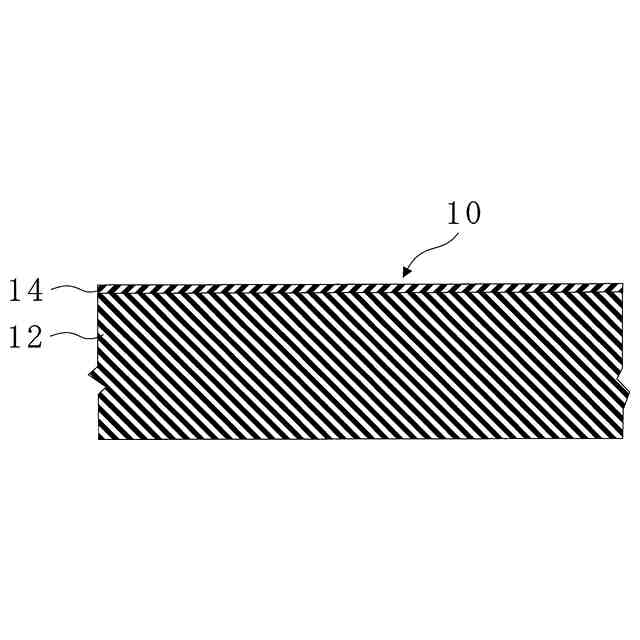

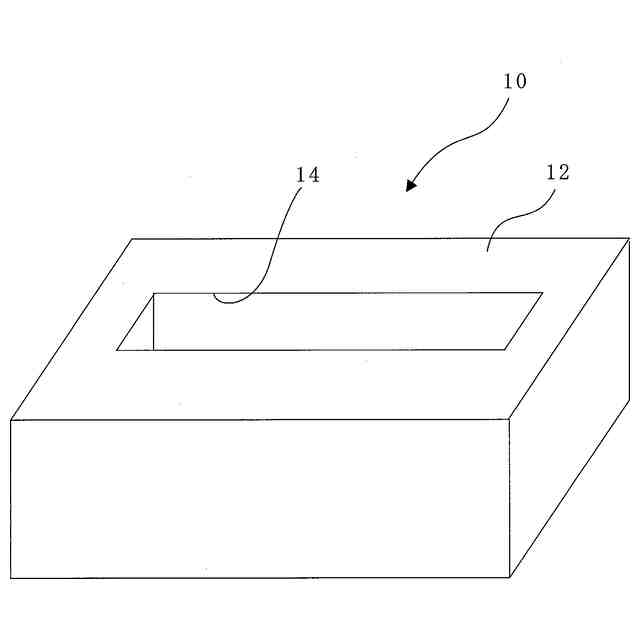

【解決手段】載置用治具10は、車両用構成部材を載置するものであり、車両用構成部材の形状に対応した凹部16を有する基体12と、少なくとも凹部16における基体12の上に設けられたウレタン層とを含む。基体12は、発泡スチロールおよび発泡ウレタンの少なくも1種からなる。
車両用構成部材を載置する載置用治具の製造方法は、車両用構成部材の形状に対応した凹部16を有する基体12の上にウレタン層14を設ける工程を含み、基体は、発泡スチロールおよび発泡ウレタンの少なくも1種からなる。
【選択図】図1

特許請求の範囲【請求項１】
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記載置用治具は、車両の製造又は組み立ての生産ラインにおいて、内装部品または外装部品を載置する際に用いられるものであり、
前記ウレタン層は、スプレーガンでの塗装により設けられた塗装層であり、
前記載置用治具は、板状の支持材に固定されており、
前記ウレタン層の厚さは、８～１５ｍｍの範囲内にあり、
前記ウレタン層は、複数回塗って得られたものであり、つなぎ目もなく、分離した箇所が生じず、かつ、連続的なウレタン層であって、単一層を構成している載置用治具。
続きを表示（約 1,300 文字）【請求項２】
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記載置用治具は、車両の製造又は組み立ての生産ラインにおいて、内装部品または外装部品を載置する際に用いられるものであり、
前記ウレタン層は、スプレーガンでの塗装により設けられた塗装層であり、
前記ウレタン層は、前記基体の凹部または形を有する面、および、前記基体の側面に設けられており、
前記基体の凹部または形を有する面に設けられたウレタン層と、前記基体の側面に設けられたウレタン層とは、連続しており、
前記載置用治具は、板状の支持材に固定されており、
前記ウレタン層は、平滑化された表面を有し、
前記ウレタン層の厚さは、４～７ｍｍの範囲内にあり、
前記ウレタン層は、複数回塗って得られたものであり、つなぎ目もなく、分離した箇所が生じず、かつ、連続的なウレタン層であって、単一層を構成している載置用治具。
【請求項３】
請求項１に記載の車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体の上に厚さが８～１５ｍｍの範囲内にあるウレタン層をスプレーガンでの塗装により設ける工程を含む載置用治具の製造方法。
【請求項４】
請求項２に記載の車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体の面、および、前記基体の側面の上に厚さが８～１５ｍｍの範囲内にあるウレタン層をスプレーガンでの塗装により設ける工程と、
４～７ｍｍの範囲内の厚さまで、前記ウレタン層を平滑化する工程とを含む、載置用治具の製造方法。
【請求項５】
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記ウレタン層は、塗装層であり、かつ、つなぎ目もなく、分離した箇所が生じず、均一な厚みで、かつ、連続的なウレタン層であって、単一層を構成し、
前記基体は、発泡スチロールおよび発泡ウレタンの少なくも１種からなる載置用治具。
【請求項６】
請求項５において、
前記ウレタン層は、前記基体の凹部を有する面、および、前記基体の側面に設けられており、
前記基体の凹部を有する面に設けられたウレタン層と、前記基体の側面に設けられたウレタン層とは、連続している載置用治具。
【請求項７】
請求項５に記載の車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部を有する基体の上にウレタン層を塗装により設ける工程を含み、
前記基体は、発泡スチロールおよび発泡ウレタンの少なくも１種からなる載置用治具の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の生産に使用可能な載置用治具およびその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
自動車生産において、パネルパ─ツ保持治具を用いて、自動車部品の組み立て作業が行われている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５４－４５２３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、軽量化を図ることができる載置用治具およびその製造方法を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の第１の載置用治具は、
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記基体は、発泡スチロールおよび発泡ウレタンの少なくも１種からなる。
【０００６】
本発明の第１の載置用治具の製造方法は、
車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部を有する基体の上にウレタン層を設ける工程を含み、
前記基体は、発泡スチロールおよび発泡ウレタンの少なくも１種からなる。
本発明において、
前記ウレタン層の表層部分を削り、平滑化する工程を含むことができる。
【０００７】
本発明の第２の載置用治具は、
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記載置用治具は、車両の製造又は組み立ての生産ラインにおいて、内装部品または外装部品を載置する際に用いられるものであり、
前記ウレタン層は、スプレーガンでの塗装により設けられた塗装層であり、
前記載置用治具は、板状の支持材に固定されており、
前記ウレタン層の厚さは、８～１５ｍｍの範囲内にあり、
前記ウレタン層は、複数回塗って得られたものであり、つなぎ目もなく、分離した箇所が生じず、かつ、連続的なウレタン層であって、単一層を構成していることができる。
【０００８】
本発明の第３の載置用治具は、
車両用構成部材を載置する載置用治具であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体と、
少なくとも前記凹部における前記基体の上に設けられたウレタン層とを含み、
前記載置用治具は、車両の製造又は組み立ての生産ラインにおいて、内装部品または外装部品を載置する際に用いられるものであり、
前記ウレタン層は、スプレーガンでの塗装により設けられた塗装層であり、
前記ウレタン層は、前記基体の凹部または形を有する面、および、前記基体の側面に設けられており、
前記基体の凹部または形を有する面に設けられたウレタン層と、前記基体の側面に設けられたウレタン層とは、連続しており、
前記載置用治具は、板状の支持材に固定されており、
前記ウレタン層は、平滑化された表面を有し、
前記ウレタン層の厚さは、４～７ｍｍの範囲内にあり、
前記ウレタン層は、複数回塗って得られたものであり、つなぎ目もなく、分離した箇所が生じず、均一な厚みで、かつ、連続的なウレタン層であって、単一層を構成していることができる。
【０００９】
本発明の第２の載置用治具の製造方法は、
本発明の第２の車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体の上に厚さが８～１５ｍｍの範囲内にあるウレタン層をスプレーガンでの塗装により設ける工程を含むことができる。
【００１０】
本発明の第３の載置用治具の製造方法は、
本発明の第３の車両用構成部材を載置する載置用治具の製造方法であり、
前記車両用構成部材の形状に対応した凹部または形を有する基体の面、および、前記基体の側面の上に厚さが８～１５ｍｍの範囲内にあるウレタン層をスプレーガンでの塗装により設ける工程と、
４～７ｍｍの範囲内の厚さまで、前記ウレタン層を平滑化する工程とを含むことができる。
（【００１１】以降は省略されています）
