公開番号2025105194
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223570
出願日2023-12-28
発明の名称キッチンユニット
出願人大建工業株式会社
代理人個人,弁理士法人M&Partners
主分類A47B 77/02 20060101AFI20250703BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】リフォームなどでキッチンを移設する際にシンクの排水周りを適正化することができるキッチンユニットを提供する。
【解決手段】キッチンキャビネット(K)の背面に取り付けられるキッチンユニットであって、シンク側ボックス(10A)とコンロ側ボックス(10B)とボックス連結部(10C)とを備える。シンク側ボックス(10A)の背板(20)の下部に、シンク下部の排水口へ通ずる開口部(20a)が設けられ、ボックス連結部(10C)に面するシンク側ボックス(10A)の側板(12)及びコンロ側ボックス(10B)の側板(22)それぞれの下部に、長孔で形成された配管挿通孔(12a,22a)が設けられる。また、シンク側ボックス(10A)の底板(14)及びコンロ側ボックス(10B)の底板(24)の少なくとも一方に、床下配管(W)取り出し用の配管取出し孔(40)が穿設される。
【選択図】図1
特許請求の範囲【請求項１】
シンク(Ｓ)とコンロ(Ｃ)とが備え付けられたキッチンキャビネット(Ｋ)の背面に取り付けられるキッチンユニットであって、
上記キッチンキャビネット(Ｋ)が設置された床面から上記キッチンキャビネット(Ｋ)の上面を超えて延びる左右一組の側板(１２)と、その側板(１２)の下端部間に架設された底板(１４)と、上記の側板(１２)の上端部間に架設された天板(１６)と、上記キッチンキャビネット(Ｋ)の背面に固定される側の平面を覆う背板(２０)とで構成され、上記キッチンキャビネット(Ｋ)の背面における幅方向シンク(Ｓ)側端部に固定されるシンク側ボックス(１０Ａ)，
上記キッチンキャビネット(Ｋ)が設置された床面から上記キッチンキャビネット(Ｋ)の上面を超えて延びる左右一組の側板(２２)と、その側板(２２)の下端部間に架設された底板(２４)と、上記の側板(２２)の上端部間に架設された天板(２６)と、上記キッチンキャビネット(Ｋ)の背面に固定される側の平面を覆う背板(３０)とで構成され、上記キッチンキャビネット(Ｋ)の背面における幅方向コンロ(Ｃ)側端部に固定されるコンロ側ボックス(１０Ｂ)，及び
上記シンク側ボックス(１０Ａ)の側板(１２)と上記コンロ側ボックス(１０Ｂ)の側板(２２)との下端部間に架設される底板(３２)と、上記シンク側ボックス(１０Ａ)の側板(１２)と上記コンロ側ボックス(１０Ｂ)の側板(２２)との上端部間に架設される天板(３４)と、上記キッチンキャビネット(Ｋ)の背面に固定される側の平面を覆う背板(３８)とで構成され、上記キッチンキャビネット(Ｋ)の背面における上記シンク側ボックス(１０Ａ)と上記コンロ側ボックス(１０Ｂ)との隙間を埋めるように長さ調整されて両者を連結するボックス連結部(１０Ｃ)を備え、
上記シンク側ボックス(１０Ａ)の背板(２０)の下部に、上記シンク(Ｓ)下部の排水口へ通ずる開口部(２０ａ)が設けられ、
上記のボックス連結部(１０Ｃ)に面する上記シンク側ボックス(１０Ａ)の側板(１２)及び上記コンロ側ボックス(１０Ｂ)の側板(２２)それぞれの下部に、長孔で形成された配管挿通孔(１２ａ，２２ａ)が設けられると共に、
上記シンク側ボックス(１０Ａ)の底板(１４)及び上記コンロ側ボックス(１０Ｂ)の底板(２４)の少なくとも一方に、床下配管(Ｗ)取り出し用の配管取出し孔(４０)が穿設される、ことを特徴とするキッチンユニット。
続きを表示（約 530 文字）【請求項２】
請求項１のキッチンユニットにおいて、
前記シンク側ボックス(１０Ａ)における天板(１６)の長手方向外側端部上面から、前記コンロ側ボックス(１０Ｂ)における天板(２６)の長手方向外側端部上面に亘って、カウンターパネル(４２)が取り付けられる、ことを特徴とするキッチンユニット。
【請求項３】
請求項１又は２のキッチンユニットにおいて、
前記コンロ側ボックス(１０Ｂ)の底板(２４)に前記の配管取出し孔(４０)が穿設され、
前記の配管挿通孔(１２ａ，２２ａ)には、前記シンク(Ｓ)の排水口と前記の床下配管(Ｗ)とを繋ぐ延長配管(Ｌ)が挿通されると共に、
上記の延長配管(Ｌ)が上記シンク(Ｓ)の排水口から上記の床下配管(Ｗ)に向けて下り勾配となるように支持する支持部材(４４)が設けられる、ことを特徴とするキッチンユニット。
【請求項４】
請求項１又は２のキッチンユニットにおいて、
前記シンク側ボックス(１０Ａ)，前記コンロ側ボックス(１０Ｂ)及び前記ボックス連結部(１０Ｃ)表面には、その表面を覆う正面化粧パネル(４６)が取り付けられる、ことを特徴とするキッチンユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、システムキッチンを設置する際にシンクの排水周りを適正化することができるキッチンユニットに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
この種のキッチンユニットには、従来では、下記の特許文献１(日本国・特開２００６－６７０３号公報)に記載されたものがある。その従来技術は、次のように構成されている。
キッチンキャビネットと該キャビネット後方の壁面との間に設けられた配管スペースを覆うキッチンユニットであって、上記キャビネットが設置された床面から該キャビネットの側面とほぼ同一面上で該キャビネットの上面を超えて上方に延びる左右の側板と、壁面に沿って該左右の側板の上端部間に架設された天板と、上記キャビネットの後部上端に載置されて、該後部上端から天板までの間における左右の側板の前面を覆う前板とを有する。上記前板は、切断することにより高さの変更が可能なものが使用され、上記前面を覆う高さに調節されて用いられる。
【０００３】
この従来技術によれば、キッチン設置時やリフォーム時等に、施工現場において意匠性を維持しつつ寸法調整が容易な配管スペースユニットを実現できるとしている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－６７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の従来技術では、リフォーム時にキッチンのレイアウトを壁付け型から例えばアイランド型と言ったように大幅に変更する事には対応しておらず、また、仮にそのような大幅なレイアウトの変更ができたとしても、外部排水部の床下配管の床面への取出し位置を変更すると言った大掛かりな改装工事が必要となる。ここで、キッチンをリフォームする住戸が集合住宅である場合には、外部排水部は共有部分に当たることから、床下配管の床面への取出し位置を変更する改装工事自体の実施が困難であり、リフォーム時のレイアウト変更に制限が加えられると言った問題が生じ得る。
また、上記の従来技術では、キッチンキャビネットの幅に応じてキッチンユニットの幅を簡単に調整できるようにはなっておらず、様々な幅のキッチンキャビネットに対応するためには、そのキッチンキャビネットの幅に応じた様々なサイズ(幅)の長大なパーツを在庫として保管・管理しなければならないと言う問題も有った。
それゆえに、本発明の主たる課題は、様々な幅のキッチンキャビネットに簡単に対応することができると共に、リフォームなどでキッチンを移設する際に、外部排水部の床下配管の床面への取出し位置を変更することなくシンクの排水周りを適正化することができるキッチンユニットを提供することである。
【課題を解決するための手段】
【０００６】

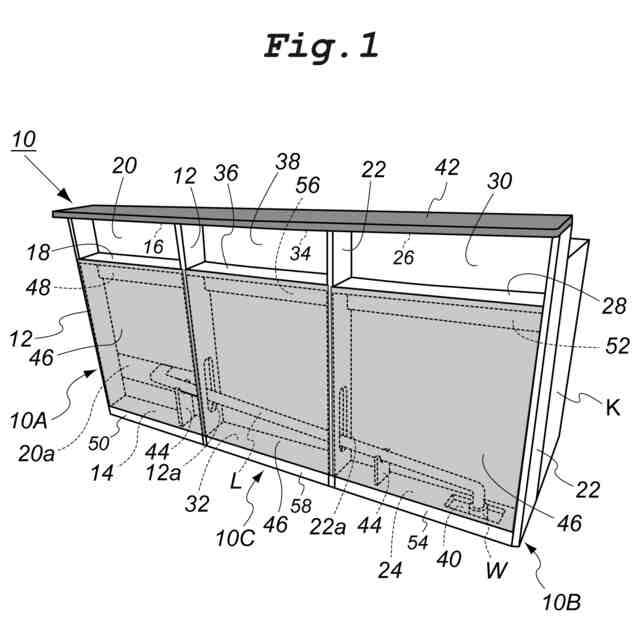

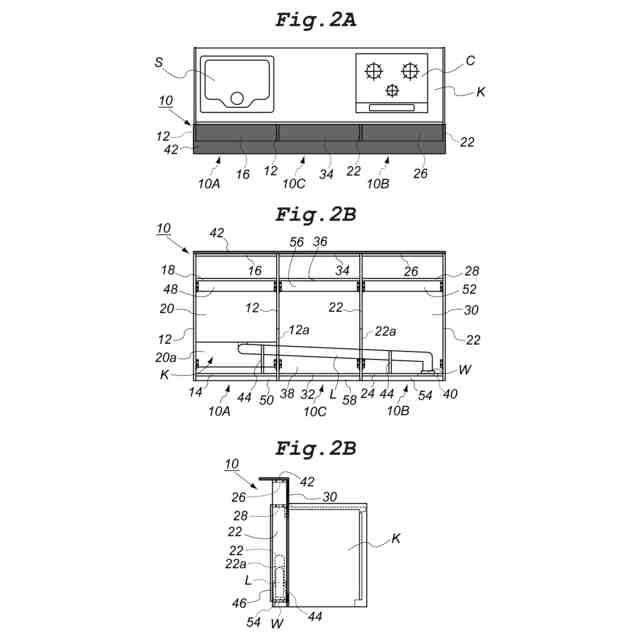

上記の課題を達成するため、本発明は、例えば、図１～２に示すように、シンクＳとコンロＣとが備え付けられたキッチンキャビネットＫの背面に取り付けられるキッチンユニット１０を次のように構成した。
すなわち、上記キッチンキャビネットＫが設置された床面から上記キッチンキャビネットＫの上面を超えて延びる左右一組の側板１２と、その側板１２の下端部間に架設された底板１４と、上記の側板１２の上端部間に架設された天板１６と、上記キッチンキャビネットＫの背面に固定される側の平面を覆う背板２０とで構成され、上記キッチンキャビネットＫの背面における幅方向シンクＳ側端部に固定されるシンク側ボックス１０Ａ，上記キッチンキャビネットＫが設置された床面から上記キッチンキャビネットＫの上面を超えて延びる左右一組の側板２２と、その側板２２の下端部間に架設された底板２４と、上記の側板２２の上端部間に架設された天板２６と、上記キッチンキャビネットＫの背面に固定される側の平面を覆う背板３０とで構成され、上記キッチンキャビネットＫの背面における幅方向コンロＣ側端部に固定されるコンロ側ボックス１０Ｂ，及び上記シンク側ボックス１０Ａの側板１２と上記コンロ側ボックス１０Ｂの側板２２との下端部間に架設される底板３２と、上記シンク側ボックス１０Ａの側板１２と上記コンロ側ボックス１０Ｂの側板２２との上端部間に架設される天板３４と、上記キッチンキャビネットＫの背面に固定される側の平面を覆う背板３８とで構成され、上記キッチンキャビネットＫの背面における上記シンク側ボックス１０Ａと上記コンロ側ボックス１０Ｂとの隙間を埋めるように長さ調整されて両者を連結するボックス連結部１０Ｃを備える。上記シンク側ボックス１０Ａの背板２０の下部に、上記シンクＳ下部の排水口へ通ずる開口部２０ａが設けられる。又、上記のボックス連結部１０Ｃに面する上記シンク側ボックス１０Ａの側板１２及び上記コンロ側ボックス１０Ｂの側板２２それぞれの下部に、長孔で形成された配管挿通孔１２ａ，２２ａが設けられる。更に、上記シンク側ボックス１０Ａの底板１４及び上記コンロ側ボックス１０Ｂの底板２４の少なくとも一方に、床下配管Ｗ取り出し用の配管取出し孔４０が穿設される。
【０００７】
本発明では、キッチンキャビネットＫの背面におけるシンク側ボックス１０Ａと上記コンロ側ボックス１０Ｂとの隙間を埋めるボックス連結部１０Ｃを長さ調整可能としているので、様々な幅のキッチンキャビネットＫに対応することが出来る。又、ボックス連結部１０Ｃに面するシンク側ボックス１０Ａの側板１２及びコンロ側ボックス１０Ｂの側板２２それぞれの下部に長孔で形成された配管挿通孔１２ａ，２２ａが設けられているので、後述するようにシンクＳの排水口と床下配管Ｗとを繋ぐ際に延長配管Ｌを用いる場合に、当該延長配管Ｌの排水に必要な勾配(傾斜)を確保することが出来る。
【０００８】
本発明においては、前記シンク側ボックス１０Ａにおける天板１６の長手方向外側端部上面から、前記コンロ側ボックス１０Ｂにおける天板２６の長手方向外側端部上面に亘って、カウンターパネル４２を取り付けるのがより好ましい。
この場合、キッチンユニット１０の上面をキッチンカウンターとして好適に使用する事が出来る。
【０００９】
また、本発明において、前記コンロ側ボックス１０Ｂの底板２４に前記の配管取出し孔４０を穿設し、前記の配管挿通孔１２ａ，２２ａに前記シンクＳの排水口と前記の床下配管Ｗとを繋ぐ延長配管Ｌを挿通する際には、その延長配管Ｌが上記シンクＳの排水口から上記の床下配管Ｗに向けて下り勾配となるように支持する支持部材４４を設けるのが好ましい。
この場合、延長配管Ｌの排水に必要な勾配(傾斜)を安定して維持することが出来るようになる。
【００１０】
さらに、本発明においては、前記シンク側ボックス１０Ａ，前記コンロ側ボックス１０Ｂ及び前記ボックス連結部１０Ｃの表面に正面化粧パネル４６を取り付けるのが好ましい。
この場合、壁付け型レイアウトのキッチンをリフォームする際、アイランド型のレイアウトにも対応することができるようになる(図３参照)。
【発明の効果】
（【００１１】以降は省略されています）
