公開番号2025099000
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024225861
出願日2024-12-20
発明の名称床材用基材、床材及び床材の製造方法
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類E04F 15/04 20060101AFI20250625BHJP(建築物)
要約【課題】針葉樹合板を用いても反りが生じ難く床暖房用床材に適用可能な防音性に優れた床材用基材、それを備えた床材及びその床材の製造方法を提供する。
【解決手段】合板11の積層数を7プライとし、7枚の針葉樹薄板を第1,3,5,7層11a,11c,11e,11gの繊維方向(第1方向)と第2,4,6層11b,11d,11fの繊維方向(第2方向)とが直交するように積層し、合板11の裏面に、第2方向に延びて裏面から第2層11bに至る複数の第1溝41を形成する。
【選択図】図1
特許請求の範囲【請求項１】
合板の表面に中密度繊維板からなる表面強化層が接着された床材用基材であって、
上記合板は、表面側から裏面側へ、隣接する２枚の間において互いの繊維方向が直交するように順に積層されて接着一体化された７枚の針葉樹薄板からなる第１～第７層を有する針葉樹合板であり、
上記合板の裏面には、上記第１層の繊維方向である第１方向に直交する第２方向に延びる複数の第１溝が第１の溝間隔で形成され、
上記第１溝は、上記合板の上記第２方向の一端から他端まで延び、溝底が上記第２層内に位置するものである
ことを特徴とする床材用基材。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の床材用基材において、

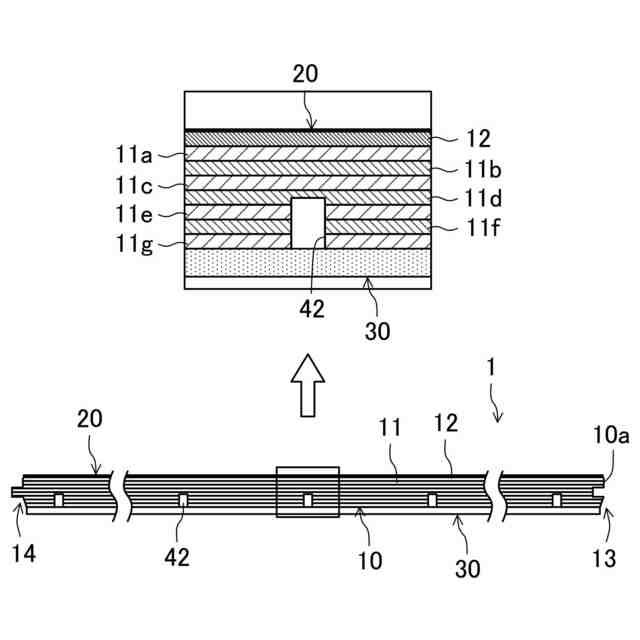

上記合板の裏面には、上記合板の上記第１方向の一端から他端まで上記第１方向に延びる第２溝が少なくとも１つ形成されている
ことを特徴とする床材用基材。
【請求項３】
請求項２に記載の床材用基材において、
上記第２溝は、溝底が上記第３～５層のいずれかの層内に位置するものである
ことを特徴とする床材用基材。
【請求項４】
請求項３に記載の床材用基材において、
上記第２溝は、溝底が上記第４層内に位置するものである
ことを特徴とする床材用基材。
【請求項５】
請求項１に記載の床材用基材において、

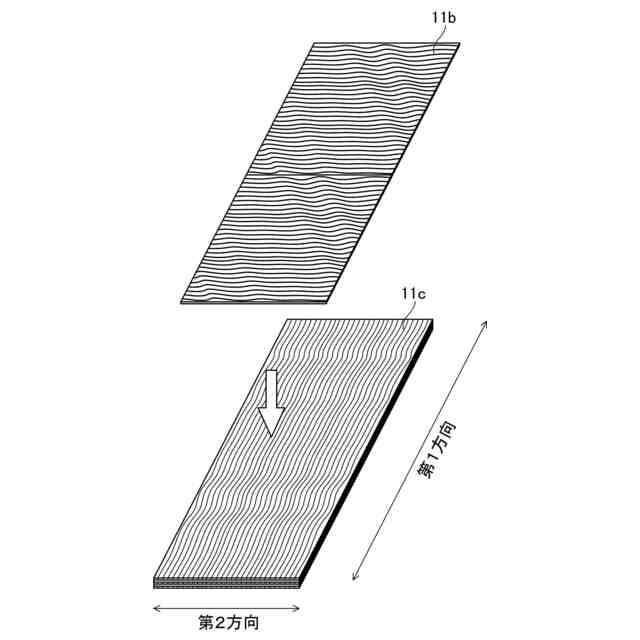

上記第１，３，５，７層を構成する上記針葉樹薄板は、一枚の単板によって構成されるものである一方、上記第２，４，６層を構成する上記針葉樹薄板は、複数枚の単板を上記第１方向に接ぎ合わせたものであり、
上記第２層には、上記第１方向の大きさが上記第１の溝間隔よりも大きい抜け節がない
ことを特徴とする床材用基材。
【請求項６】
請求項１に記載の床材用基材において、
上記第１層は、針葉樹の抜け節がない部分で構成する又は針葉樹の抜け節がある部分で構成して抜け節をパテで埋めることにより、抜け節がないものであり、
上記第２層は、針葉樹の２０ｍｍを超える大きさの抜け節がない部分で構成する又は針葉樹の２０ｍｍを超える大きさの抜け節がある部分で構成して２０ｍｍを超える大きさの抜け節を埋木で埋めることにより、２０ｍｍを超える大きさの抜け節がないものである
ことを特徴とする床材用基材。
【請求項７】
請求項１に記載の床材用基材において、
上記中密度繊維板は、広葉樹の木部繊維を主原料とするものである
ことを特徴とする床材用基材。
【請求項８】
請求項１に記載の床材用基材において、

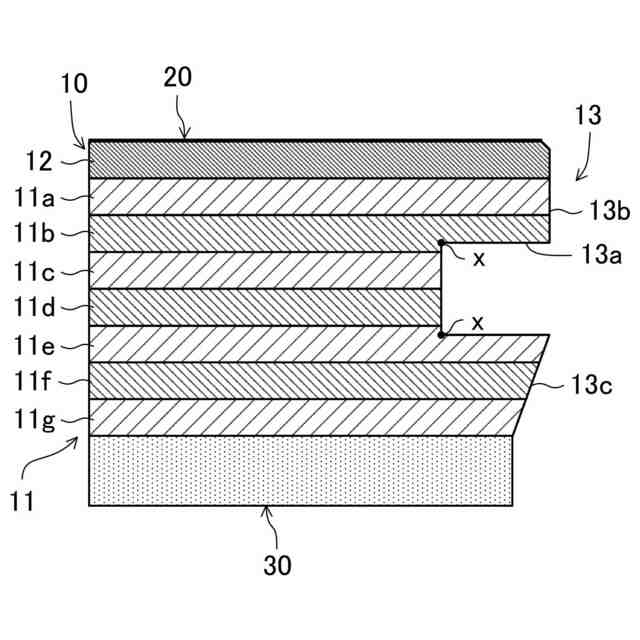

上記床材用基材の互いに対向する２つの側面の一方には、厚み方向の中間部に雌実となる凹溝部が形成され、他方には、厚み方向の中間部に雄実となる凸条部が形成され、
上記床材用基材において、上記凹溝部の表側に隣接する表側凸部と上記凹溝部の裏側に隣接する裏側凸部と上記凸条部とは、上記合板の複数層に跨がるように形成されている
ことを特徴とする床材用基材。
【請求項９】
請求項８に記載の床材用基材において、
上記雌実は、上記凹溝部の溝底角部が上記合板の層間の接着剤部分ではなくいずれかの層内に位置するように形成されている
ことを特徴とする床材用基材。
【請求項１０】
床材用基材と、該床材用基材の裏面に接着された緩衝材とを備えた床材であって、
上記床材用基材は、請求項１～９のいずれか１つに記載の床材用基材である
ことを特徴とする床材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、床材用基材、床材及び床材の製造方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、表面に化粧層、裏面に緩衝材が設けられた基材を備え、床暖房パネル上に施工される床暖房用の防音床材が提案されている（例えば、下記の特許文献１を参照）。特許文献１では、床材用基材を、合板の裏面に互いに平行に延びる複数の溝が形成された裏溝加工合板で構成することとしている。上記床材では、床材用基材の裏面に形成された複数の裏溝により、床材表面へ熱が均一に伝わり易くすると共に、床材に柔軟性を付与して防音性を向上させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４５１１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記床材用の基材としてラワン合板等の南洋材合板を用いていたが、近年、南洋材合板は、原料の枯渇や環境破壊防止の点で入手自体が難しくなりつつあり、針葉樹合板への置き換えが図られている。針葉樹合板は、ラワン合板等の広葉樹合板に比べて柔らかいため、床材の基材を針葉樹合板に置き換えると、床材が表面強度に欠けた傷つき易いものとなる。そこで、針葉樹合板の表面に中密度繊維板を貼り付け、表面強度の強化を図る場合がある。
【０００５】
しかしながら、中密度繊維板は、合板に比べて吸湿し易く伸縮し易いため、合板の表面に中密度繊維板を貼り付けて表面強度を強化した基材では、合板のみからなる基材よりも反り易くなる。特に、特許文献１に記載の床暖房用の防音床材のように基材を裏溝加工合板で構成した場合、複数の裏溝により、遮音性能は向上させることができても、中密度繊維板の吸湿又は放湿による寸法変化に対抗し得る繊維が裏溝によって断ち切られるため、基材がより反り易くなる。また、上記床暖房用の防音床材では、床暖房パネル上に施工されて温度変化が大きいため、基材がより反り易くなる一方、緩衝材が設けられているために床材を床暖房パネルに押さえ付けて固定することができず、基材の反りを抑制することができない。また、反りを抑えるために中密度繊維板に対抗させるべく合板の厚みを厚くすると、基材全体の剛性が上がりすぎて望む遮音性能が出なくなるという問題があった。
【０００６】
本発明は、かかる点に鑑みてなされたものであり、その目的は、針葉樹合板を用いても反りが生じ難く床暖房用床材に適用可能な防音性に優れた床材用基材、それを備えた床材及びその床材の製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、この発明では、合板の積層数を７プライとし、７枚の針葉樹薄板を第１，３，５，７層の繊維方向（第１方向）と第２，４，６層の繊維方向（第２方向）とが直交するように積層し、合板の裏面に、第２方向に延びて裏面から第２層に至る複数の第１溝を形成することとした。
【０００８】
具体的には、第１の発明は、合板の表面に中密度繊維板からなる表面強化層が接着された床材用基材であって、上記合板は、表面側から裏面側へ、隣接する２枚の間において互いの繊維方向が直交するように順に積層されて接着一体化された７枚の針葉樹薄板からなる第１～第７層を有する針葉樹合板であり、上記合板の裏面には、上記第１層の繊維方向である第１方向に直交する第２方向に延びる複数の第１溝が第１の溝間隔で形成され、上記第１溝は、上記合板の上記第２方向の一端から他端まで延び、溝底が上記第２層内に位置するものであることを特徴とするものである。
【０００９】
第１の発明では、合板の積層数を７プライとし、合板の裏面に、裏面から第２層まで至る深さの複数の第１溝を形成することとしている。床材用基材の合板としては積層数が３プライ又は５プライであるものが用いられることが多いが、第１の発明では、合板の積層数を７プライとしているので、接着剤で接着される箇所（針葉樹薄板からなる各層の層間）が３プライ合板や５プライ合板に比べて増えるため、３プライ合板や５プライ合板に比べて強度が向上する。また、合板の積層数を７プライとしているので、裏面から第２層まで至る第１溝が、３プライ合板や５プライ合板で同様に第１溝を形成した場合に比べてより深くなる。このように深い複数の第１溝により、合板の剛性が低下して柔軟性が高まり、衝撃力を吸収し易くなる。つまり、第１の発明に係る床材用基材を用いると、床材が、求められる遮音性能を有し、防音性に優れたものとなる。
【００１０】
また、第１の発明では、合板の第１層の繊維方向（第１方向）に直交する方向（第２方向）に延びる複数の第１溝が第１層には至らないので、第１層の繊維が断ち切られない。このような構成により、第１の発明では、合板の表面に接着された中密度繊維板が吸湿又は放湿によって第１方向に伸縮しようとしても、第１方向に延びる第１層の繊維により、伸縮が抑制される。これにより、床材用基材が吸湿又は放湿によって第１方向に伸縮し難くなり、第１方向の反りが抑制される。
（【００１１】以降は省略されています）
