特許ウォッチ

公開番号2025102938
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025061630,2022018935
出願日2025-04-03,2022-02-09
発明の名称軟磁性粉末
出願人株式会社トーキン,JFEスチール株式会社
代理人個人,個人,個人
主分類B22F 1/00 20220101AFI20250701BHJP(鋳造;粉末冶金)
要約【課題】ナノ結晶化を安定して行うことができる軟磁性粉末を提供すること。
【解決手段】軟磁性粉末は、ガラス転移温度Tgと、第1結晶化開始温度Tx1と、第2結晶化温度Tx2とを有する。第1結晶化開始温度Tx1は、400℃以上475℃以下である。第1結晶化開始温度Tx1とガラス転移温度Tgとの差ΔTx=Tx1-Tgは、50℃以下である。第2結晶化開始温度Tx2と第1結晶化開始温度Tx1との差ΔT=Tx2-Tx1は、65℃以上135℃以下である。

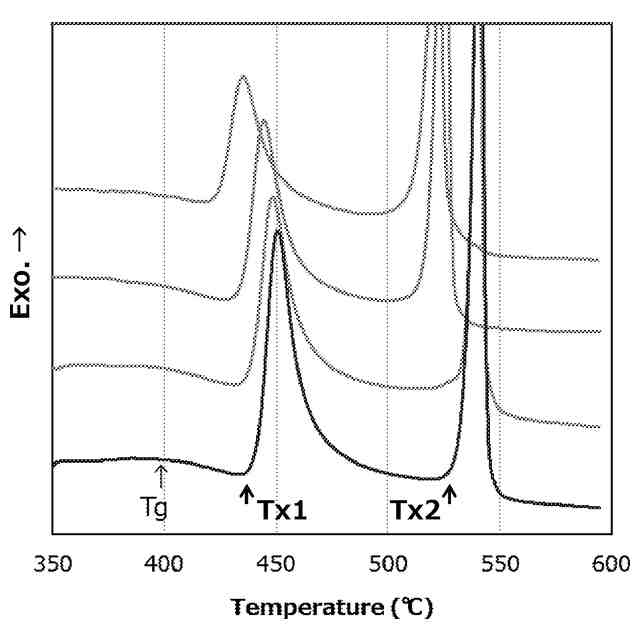

【選択図】図1
特許請求の範囲【請求項１】
軟磁性粉末であって、
前記軟磁性粉末は、ガラス転移温度Ｔｇと、第１結晶化開始温度Ｔｘ１と、第２結晶化温度Ｔｘ２とを有し、
前記第１結晶化開始温度Ｔｘ１は、４００℃以上４７５℃以下であり、
前記第１結晶化開始温度Ｔｘ１と前記ガラス転移温度Ｔｇとの差ΔＴｘ＝Ｔｘ１－Ｔｇは、５０℃以下であり、
前記第２結晶化開始温度Ｔｘ２と前記第１結晶化開始温度Ｔｘ１との差ΔＴ＝Ｔｘ２－Ｔｘ１は、６５℃以上１３５℃以下である
軟磁性粉末。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の軟磁性粉末であって、
前記第１結晶化開始温度Ｔｘ１は、４２０℃以上４６０℃以下である
軟磁性粉末。
【請求項３】
請求項１又は請求項２に記載の軟磁性粉末であって、
前記第１結晶化開始温度Ｔｘ１と前記ガラス転移温度Ｔｇとの差ΔＴｘ＝Ｔｘ１－Ｔｇは、２０℃以上５０℃以下である
軟磁性粉末。
【請求項４】
請求項１から請求項３までのいずれか一つに記載の軟磁性粉末であって、
前記第２結晶化開始温度Ｔｘ２と前記第１結晶化開始温度Ｔｘ１との差ΔＴ＝Ｔｘ２－Ｔｘ１は、７５℃以上である
軟磁性粉末。
【請求項５】
請求項１から請求項４までのいずれか一つに記載の軟磁性粉末であって、
前記軟磁性粉末は、組成式Ｆｅ
ａ
Ｓｉ
ｂ
Ｐ
ｃ
Ｂ
ｄ
Ｃｕ
ｘ
Ｃｒ
ｙ
Ｎｂ
ｚ
で表され、
７５．４ａｔ％≦ａ≦８０．４ａｔ％
０ａｔ％≦ｂ≦９ａｔ％
４．５ａｔ％≦ｃ≦１２ａｔ％
４ａｔ％≦ｄ≦１２ａｔ％
０．３ａｔ％≦ｘ≦０．９ａｔ％
０ａｔ％≦ｙ＋ｚ≦５ａｔ％
である
軟磁性粉末。
【請求項６】
請求項５に記載の軟磁性粉末であって、
７７ａｔ％≦ａ≦７９ａｔ％
である
軟磁性粉末。
【請求項７】
請求項６に記載の軟磁性粉末であって、
前記Ｆｅの一部であって組成全体の３ａｔ％以下の部分を、Ｃｏ，Ｎｉ，Ｚｎ，Ｚｒ，Ｈｆ，Ｍｏ，Ｔａ，Ｗ，Ａｇ，Ａｕ，Ｐｄ，Ｋ，Ｃａ，Ｍｇ，Ｓｎ，Ｔｉ，Ｖ，Ｍｎ，Ａｌ，Ｓ，Ｃ，Ｏ，Ｎ，Ｂｉ及び希土類元素の中から選ばれる１種類以上の元素と置換してなる
軟磁性粉末。
【請求項８】
請求項１から請求項７までのいずれか一つに記載の軟磁性粉末であって、
平均粒径が１μｍ以上２０μｍ以下である
軟磁性粉末。
【請求項９】
請求項１から請求項８までのいずれか一つに記載の軟磁性粉末であって、
急冷後の結晶化度が１０％以下である
軟磁性粉末。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軟磁性粉末に関し、特に磁性部品に用いられる軟磁性粉末に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
磁性部品を構成する磁心には、優れた磁気特性（高飽和磁束密度及び低コアロス）が求められる。このような磁気特性を実現可能にする磁性材料として、ナノ結晶材料が知られている。ナノ結晶材料は、軟磁性粉末をナノ結晶化工程にて熱処理することにより得ることができる。ナノ結晶材料の作製に用いられる軟磁性粉末は、例えば、特許文献１や特許文献２に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５６３２６０８号公報
特許第６７４１１０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ナノ結晶化工程における熱処理は、軟磁性粉末の自己発熱を引き起こす。それゆえ、ナノ結晶化工程中において、軟磁性粉末の温度を制御することは難しい。その結果、ナノ結晶化工程により得られたナノ結晶材料は、その特性がばらつきやすいという問題点を有する。換言すると、軟磁性粉末のナノ結晶化を安定して行うことは難しいという問題点がある。
【０００５】
そこで、本発明は、ナノ結晶化を安定して行うことができる軟磁性粉末を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、第１の軟磁性粉末として、軟磁性粉末であって、
前記軟磁性粉末は、ガラス転移温度Ｔｇと、第１結晶化開始温度Ｔｘ１と、第２結晶化温度Ｔｘ２とを有し、
前記第１結晶化開始温度Ｔｘ１は、４００℃以上４７５℃以下であり、
前記第１結晶化開始温度Ｔｘ１と前記ガラス転移温度Ｔｇとの差ΔＴｘ＝Ｔｘ１－Ｔｇは、５０℃以下であり、
前記第２結晶化開始温度Ｔｘ２と前記第１結晶化開始温度Ｔｘ１との差ΔＴ＝Ｔｘ２－Ｔｘ１は、６５℃以上１３５℃以下である
軟磁性粉末を提供する。
【０００７】
また、本発明は、第２の軟磁性粉末として、第１の軟磁性粉末であって、
前記第１結晶化開始温度Ｔｘ１は、４２０℃以上４６０℃以下である
軟磁性粉末を提供する。
【０００８】
また、本発明は、第３の軟磁性粉末として、第１又は第２の軟磁性粉末であって、
前記第１結晶化開始温度Ｔｘ１と前記ガラス転移温度Ｔｇとの差ΔＴｘ＝Ｔｘ１－Ｔｇは、２０℃以上５０℃以下である
軟磁性粉末を提供する。
【０００９】
また、本発明は、第４の軟磁性粉末として、第１から第３の軟磁性粉末のいずれかであって、
前記第２結晶化開始温度Ｔｘ２と前記第１結晶化開始温度Ｔｘ１との差ΔＴ＝Ｔｘ２－Ｔｘ１は、７５℃以上である
軟磁性粉末を提供する。
【００１０】
また、本発明は、第５の軟磁性粉末として、第１から第４の軟磁性粉末のいずれかであって、
前記軟磁性粉末は、組成式ＦｅａＳｉｂＰｃＢｄＣｕｘＣｒｙＮｂｚで表され、
７５．４ａｔ％≦ａ≦８０．４ａｔ％
０ａｔ％≦ｂ≦９ａｔ％
４．５ａｔ％≦ｃ≦１２ａｔ％
４ａｔ％≦ｄ≦１２ａｔ％
０．３ａｔ％≦ｘ≦０．９ａｔ％
０ａｔ％≦ｙ＋ｚ≦５ａｔ％
である
軟磁性粉末を提供する。
（【００１１】以降は省略されています）
