発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 13/00 20060101AFI20250701BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】コストの増加を抑制できる記録装置を提供する。
【解決手段】画像記録部と、第1収容部と、搬送経路と、を備え、搬送経路は、交差点54で交わる第1給送経路27、第1湾曲経路29、反転経路31、及び第2湾曲経路32を含み、第1湾曲経路29は、第1給送経路27から渡された記録媒体を案内する第1ガイド面56と、第1ガイド面56の下流端から搬送方向Dcに延びる第1搬送面57と、を有し、第1ガイド面56は、第1搬送面57の第1延長線Le1に対して鋭角であり、第2湾曲経路32は、反転経路31から渡された記録媒体を案内する第2ガイド面58と、第2ガイド面58の下流端から搬送方向Dcに延びる第2搬送面59と、を有し、第2ガイド面58は、第2搬送面59の第2延長線Le2に対して鋭角である。
【選択図】図3
特許請求の範囲【請求項１】
記録媒体に画像を記録する画像記録部と、
前記記録媒体を収容可能な第１収容部と、
前記記録媒体が搬送される搬送経路と、
を備え、
前記搬送経路は、交差点で交わる第１給送経路、第１湾曲経路、反転経路、及び第２湾曲経路を含み、
前記第１給送経路は、前記第１収容部から給送された前記記録媒体を前記第１湾曲経路に送る経路であり、
前記第１湾曲経路は、前記記録媒体を前記画像記録部へ送る経路であり、
前記反転経路は、記録された前記記録媒体を前記第２湾曲経路に送る経路であり、
前記第２湾曲経路は、記録された前記記録媒体を前記画像記録部へ送る経路であり、
前記第１湾曲経路は、前記第１給送経路から渡された前記記録媒体を案内する第１ガイド面と、前記第１ガイド面の下流端から搬送方向に延びる第１搬送面と、を有し、
前記第１ガイド面は、前記第１搬送面の第１延長線に対して鋭角であり、
前記第２湾曲経路は、前記反転経路から渡された前記記録媒体を案内する第２ガイド面と、前記第２ガイド面の下流端から前記搬送方向に延びる第２搬送面と、を有し、
前記第２ガイド面は、前記第２搬送面の第２延長線に対して鋭角であることを特徴とする記録装置。
続きを表示（約 580 文字）【請求項２】
前記記録媒体を収容可能な第２収容部をさらに備え、
前記搬送経路は、前記交差点で前記第１給送経路、前記第１湾曲経路、前記反転経路、及び前記第２湾曲経路に交わる第２給送経路を含み、
前記第２給送経路は、前記第２収容部から給送された前記記録媒体を前記第１湾曲経路に送る経路であり、
前記第１ガイド面は、前記第２給送経路から渡された前記記録媒体を案内することを特徴とする請求項１に記載の記録装置。
【請求項３】

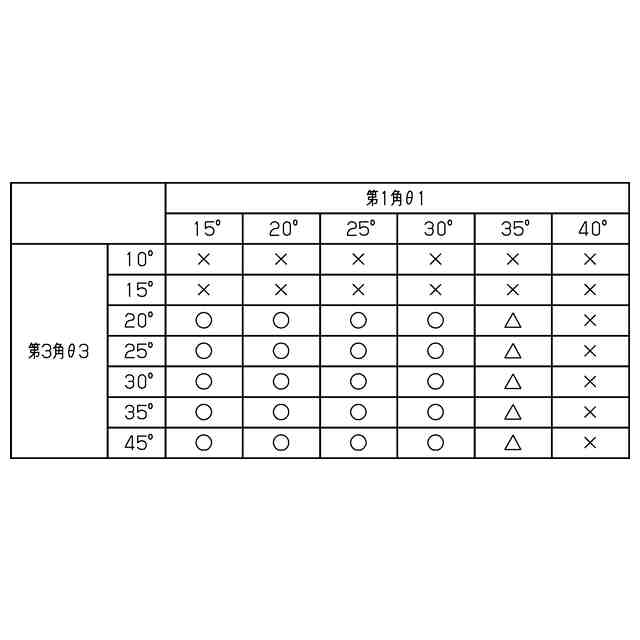

前記第１給送経路の第３延長線と、前記第１給送経路の下流端と前記第１ガイド面の上流端とを結ぶ第１線分と、がなす角は、２０°以上であることを特徴とする請求項１又は請求項２に記載の記録装置。
【請求項４】
前記第１延長線と前記第１ガイド面とがなす角は、３０°以下であることを特徴とする請求項１又は請求項２に記載の記録装置。
【請求項５】

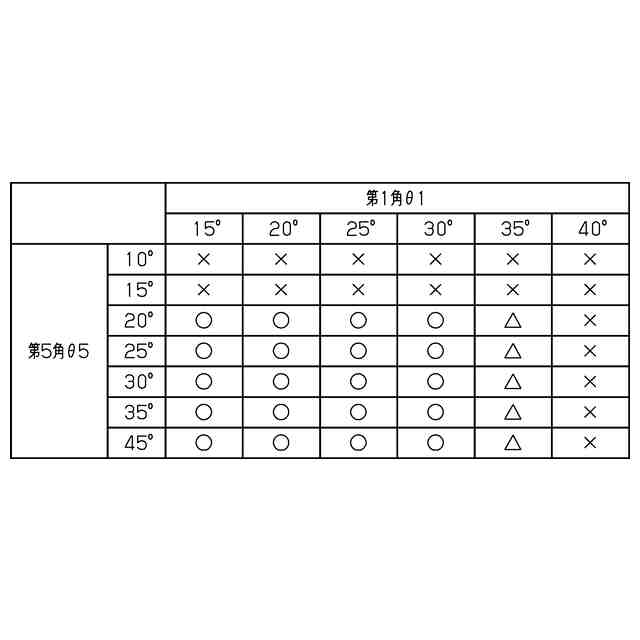

前記反転経路の第４延長線と、前記反転経路の下流端と前記第２ガイド面の上流端とを結ぶ第２線分と、がなす角は、２０°以上であることを特徴とする請求項１又は請求項２に記載の記録装置。
【請求項６】
前記第２延長線と前記第２ガイド面とがなす角は、３０°以下であることを特徴とする請求項１又は請求項２に記載の記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンターなどの記録装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば特許文献１のように、画像記録部の一例である記録ヘッドから液体を噴射する記録装置がある。記録ヘッドは、記録媒体の一例である媒体に対して記録を行う。記録装置は、媒体を収容する第１収容部の一例である媒体トレイを備える。記録装置は、第１給送経路の一例である第１搬送経路と、第１湾曲経路と、反転経路の一例であるスイッチバック経路と、第２湾曲経路と、フラップと、を備える。媒体トレイから給送された媒体は、第１搬送経路及び第１湾曲経路を通って記録ヘッドまで送られる。
【０００３】
媒体の両面に記録を行う場合、片面に記録された媒体は、スイッチバック経路に送られる。スイッチバック経路に送られた媒体は、第１搬送経路を横切って第２湾曲経路に送られる。フラップは、第１搬送経路を塞いで用紙を第２湾曲経路に案内する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－０９９２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載される記録装置においては、媒体の搬送のためにフラップが必要である。そのため、記録装置のコストが増加する。
【課題を解決するための手段】
【０００６】
上記課題を解決する記録装置は、記録媒体に画像を記録する画像記録部と、前記記録媒体を収容可能な第１収容部と、前記記録媒体が搬送される搬送経路と、を備え、前記搬送経路は、交差点で交わる第１給送経路、第１湾曲経路、反転経路、及び第２湾曲経路を含み、前記第１給送経路は、前記第１収容部から給送された前記記録媒体を前記第１湾曲経路に送る経路であり、前記第１湾曲経路は、前記記録媒体を前記画像記録部へ送る経路であり、前記反転経路は、記録された前記記録媒体を前記第２湾曲経路に送る経路であり、前記第２湾曲経路は、記録された前記記録媒体を前記画像記録部へ送る経路であり、前記第１湾曲経路は、前記第１給送経路から渡された前記記録媒体を案内する第１ガイド面と、前記第１ガイド面の下流端から搬送方向に延びる第１搬送面と、を有し、前記第１ガイド面は、前記第１搬送面の第１延長線に対して鋭角であり、前記第２湾曲経路は、前記反転経路から渡された前記記録媒体を案内する第２ガイド面と、前記第２ガイド面の下流端から前記搬送方向に延びる第２搬送面と、を有し、前記第２ガイド面は、前記第２搬送面の第２延長線に対して鋭角である。
【図面の簡単な説明】
【０００７】

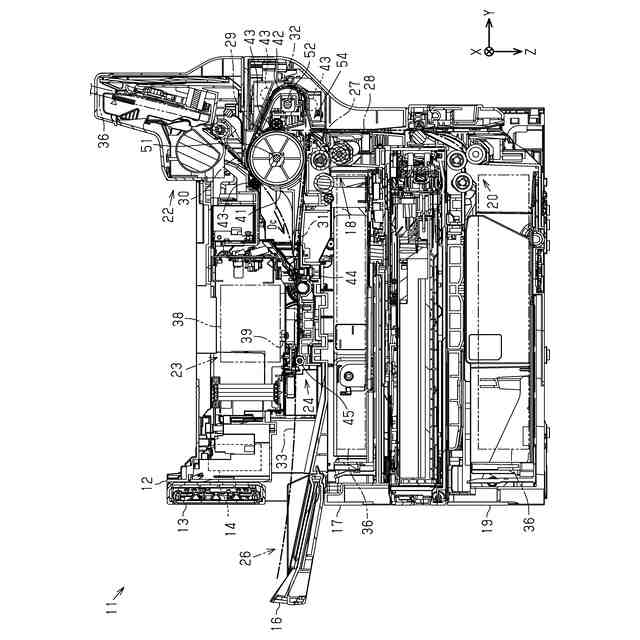

図１は、記録装置の一実施形態の断面図である。
図２は、記録装置の部分拡大図である。

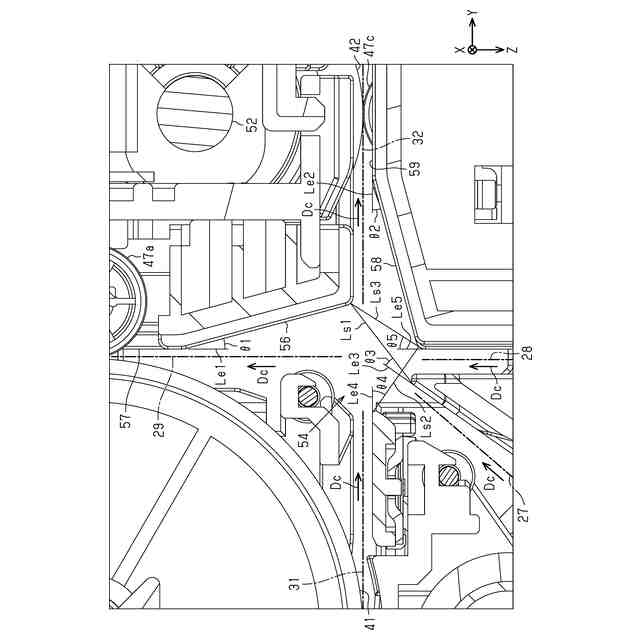

図３は、記録装置の部分拡大図である。
【発明を実施するための形態】
【０００８】
［実施形態］
以下、記録装置の一実施形態を、図面を参照して説明する。記録装置は、例えば、用紙などの記録媒体に液体の一例であるインクを吐出して印刷するインクジェット式のプリンターである。
【０００９】
図面では、記録装置１１が水平面上に置かれているものとして重力の方向をＺ軸で示し、水平面に沿う方向をＸ軸とＹ軸で示す。Ｘ軸、Ｙ軸、及びＺ軸は、互いに直交する。以下の説明では、Ｘ軸と平行な方向を幅方向Ｘともいい、Ｙ軸と平行な方向を奥行方向Ｙともいい、Ｚ軸に平行な方向を鉛直方向Ｚともいう。
【００１０】
＜記録装置＞
図１に示すように、記録装置１１は、筐体１２と、操作部１３と、制御部１４と、を備えてもよい。記録装置１１は、排出トレイ１６と、第１収容部１７と、第１給送部１８と、第２収容部１９と、第２給送部２０と、を備えてもよい。記録装置１１は、手差部２２と、画像記録部２３と、搬送部２４と、を備えてもよい。
