公開番号2025100780
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025068608,2021063493
出願日2025-04-18,2021-04-02
発明の名称放射線撮影装置、放射線撮影システム、放射線撮影方法、及び、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 6/46 20240101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】内部にAEC機能を搭載させた検出装置を用いた撮影において、簡便な機構で技師の使い勝手向上や採光野選択における負担を軽減する。
【解決手段】本発明に係る放射線撮影装置は、放射線を検出することにより放射線画像を撮影する放射線検出装置において自動露出制御を行う採光野の候補を表示部に表示する表示制御手段と、前記放射線検出装置の形状に関する情報、前記放射線検出装置における採光野の配置数、撮影する撮影部位、及び、過去の撮影情報のうち少なくとも前記採光野の配置数を含む情報を取得する取得手段と、を備え、前記表示制御手段は、前記取得手段により取得された情報に基づいて決定された前記採光野の候補を表示部に表示することを特徴とする。

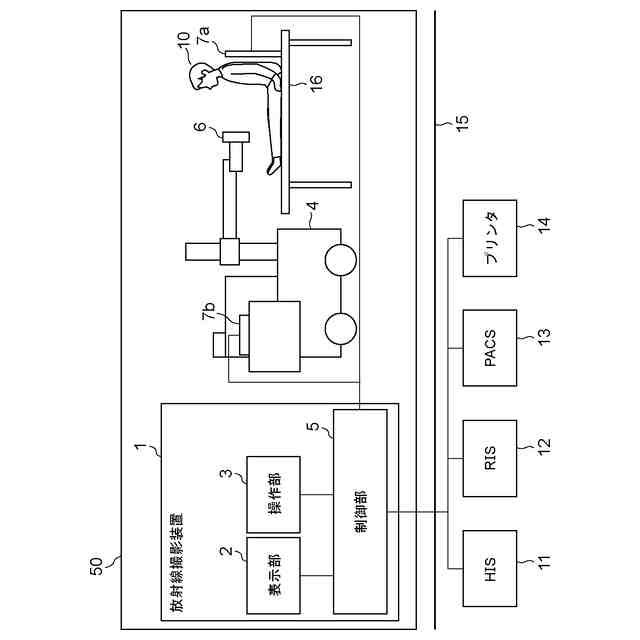

【選択図】図1
特許請求の範囲【請求項１】

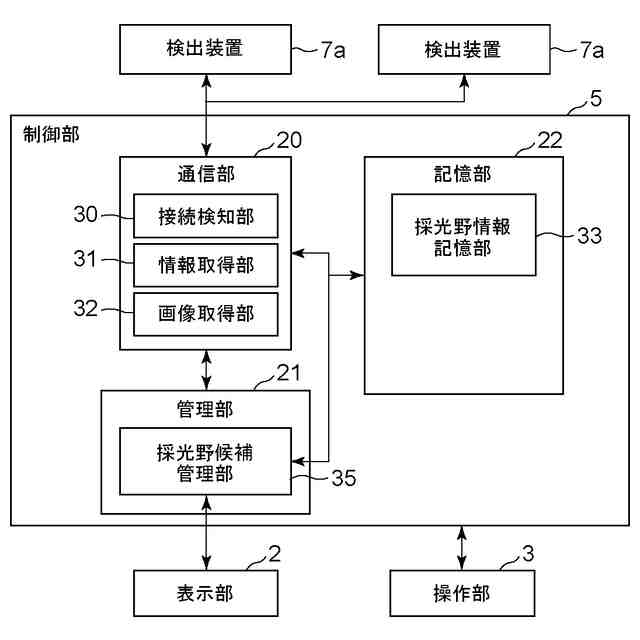

放射線を検出することにより放射線画像を撮影する放射線検出装置において自動露出制御を行う採光野の候補を表示部に表示する表示制御手段と、
前記放射線検出装置の形状に関する情報、前記放射線検出装置における採光野の配置数、撮影する撮影部位、及び、過去の撮影情報のうち少なくとも前記採光野の配置数を含む情報を取得する取得手段と、
を備え、
前記表示制御手段は、前記取得手段により取得された情報に基づいて決定された前記採光野の候補を表示部に表示することを特徴とする放射線撮影装置。
続きを表示（約 1,700 文字）【請求項２】
前記取得手段は、前記放射線検出装置の形状に関する情報を取得し、
前記表示制御手段は、前記形状に関する情報に基づいて、配置された採光野の中から自動露出制御を行う採光野の候補を１つ選択する第１のパターンと、配置された採光野の中から自動露出制御を行う採光野の候補を２つ選択する第２のパターンの少なくともいずれかのパターンを表示部に表示することを特徴とする請求項１に記載の放射線撮影装置。
【請求項３】

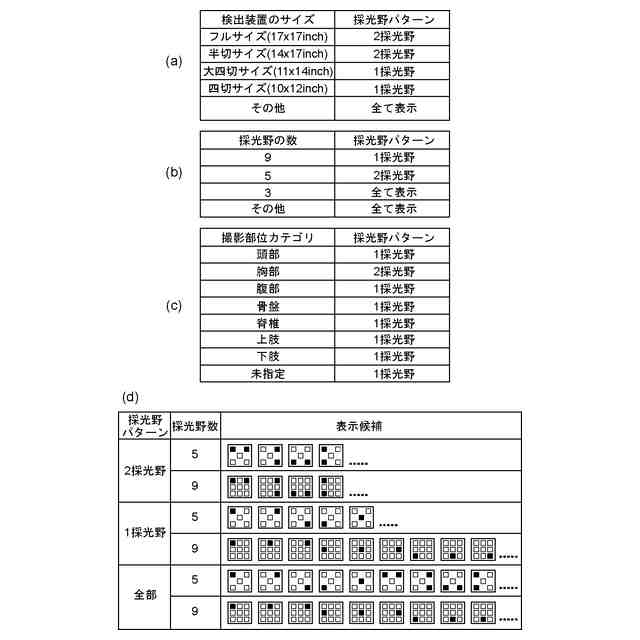

前記表示制御手段は、前記形状に関する情報が前記放射線検出装置のサイズの情報を含み、前記放射線検出装置のサイズがフルサイズ及び半切サイズの場合、前記第２のパターンを表示し、前記放射線検出装置のサイズが大四つサイズの場合、前記第１のパターンを表示することを特徴とする請求項２に記載の放射線撮影装置。
【請求項４】
前記表示制御手段は、前記採光野の配置数の情報に基づいて、配置された採光野の中から自動露出制御を行う採光野の候補を１つ選択する第１のパターンと、配置された採光野の中から自動露出制御を行う採光野の候補を２つ選択する第２のパターンの少なくともいずれかのパターンを表示部に表示することを特徴とする請求項１に記載の放射線撮影装置。
【請求項５】

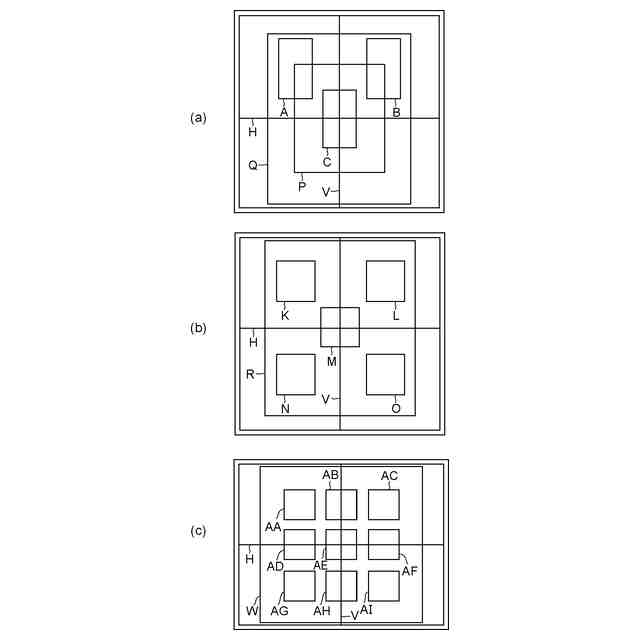

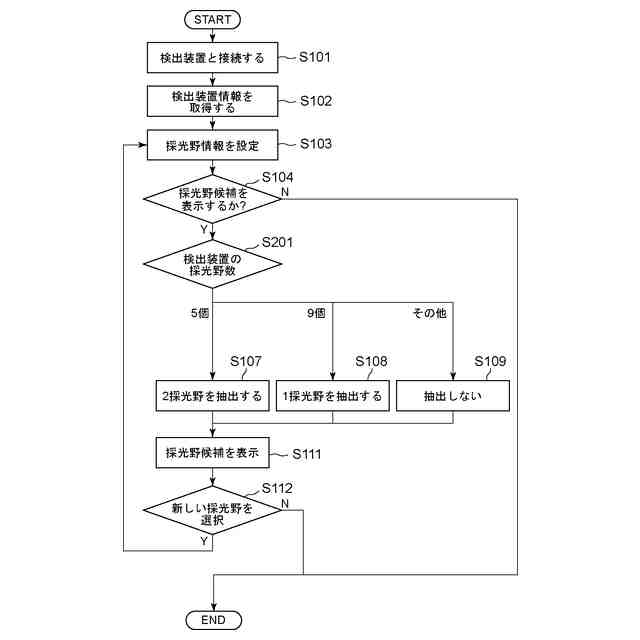

前記表示制御手段は、前記採光野の配置数が９つの場合、前記第１のパターンを表示し、前記採光野の配置数が５つの場合、前記第２のパターンを表示することを特徴とする請求項４に記載の放射線撮影装置。
【請求項６】

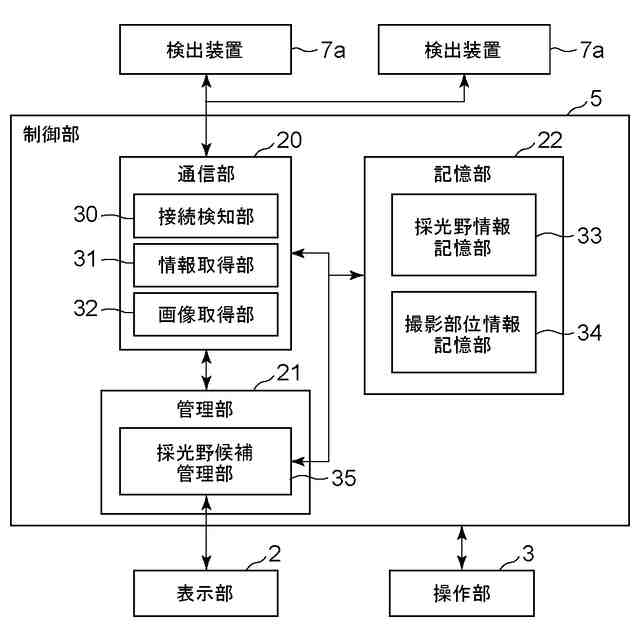

前記取得手段は、撮影する前記撮影部位の情報を取得し、
前記表示制御手段は、前記撮影部位の情報に基づいて、配置された採光野の中から自動露出制御を行う採光野の候補を１つ選択する第１のパターンと、配置された採光野の中から自動露出制御を行う採光野の候補を２つ選択する第２のパターンの少なくともいずれかのパターンを表示部に表示することを特徴とする請求項１に記載の放射線撮影装置。
【請求項７】
前記表示制御手段は、前記撮影部位が胸部の場合、前記第２のパターンを表示し、前記撮影部位が胸部以外の場合、前記第１のパターンを表示することを特徴とする請求項６に記載の放射線撮影装置。
【請求項８】
前記取得手段は、前記過去の撮影情報を取得し、
前記表示制御手段は、前記過去の撮影情報に基づいて、配置された採光野の中から自動露出制御を行う採光野の候補を１つ選択する第１のパターンと、配置された採光野の中から自動露出制御を行う採光野の候補を２つ選択する第２のパターンの少なくともいずれかのパターンを表示部に表示することを特徴とする請求項１に記載の放射線撮影装置。
【請求項９】
前記取得手段は、前記過去の撮影情報として、過去に行われた撮影における、放射線検出器の形状に関する情報、配置された採光野の数、及び撮影部位のうち少なくともいずれか１つの情報と、前記撮影において選択された採光野の候補の情報を取得し、
前記表示制御手段は、過去に行われた撮影における、放射線検出器の形状に関する情報、配置された採光野の数、及び撮影部位のうち少なくともいずれか１つの情報に対応する採光野の候補のうち、使用頻度の高い採光野の候補を優先して表示部に表示することを特徴とする請求項８に記載の放射線撮影装置。
【請求項１０】
前記放射線検出装置の形状に関する情報、前記放射線検出装置における採光野の配置数、及び、撮影する撮影部位のいずれかのうち少なくともいずれか１つの情報と、採光野のパターンと、を関連付けたテーブルを管理する採光野管理手段をさらに備え、
前記表示制御手段は、前記取得手段により取得された情報と、前記採光野管理手段に管理されたテーブルと、に基づいて決定される前記採光野の候補を表示部に表示することを特徴とする請求項１乃至９のいずれか１項に記載の放射線撮影装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＡＥＣ制御を行う放射線撮影装置、放射線撮影システム、放射線撮影方法、及び、プログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

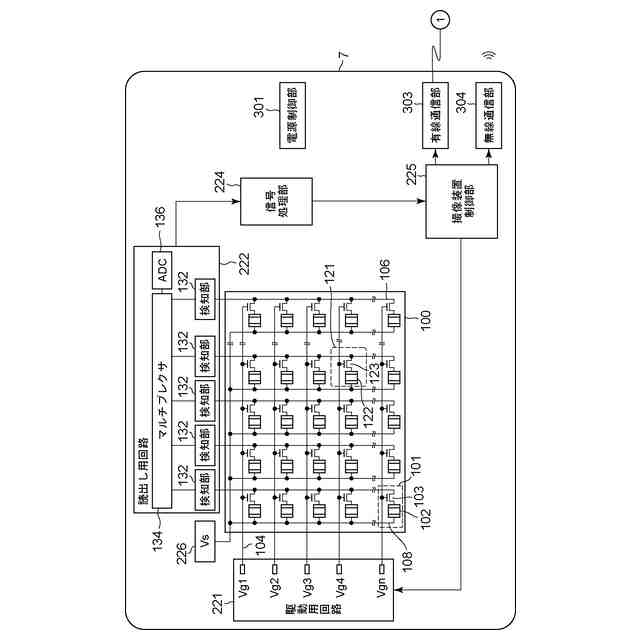

Ｘ線などの放射線を検出するセンサパネルを用いた放射線撮影装置は、産業や医療などの分野で広く用いられている。近年、放射線撮影装置の多機能化が検討されている。その一つとして、放射線の照射をモニタする機能を内蔵することが検討されている。この機能によって、例えば、放射線源からの放射線の照射が開始されたタイミングの検知、放射線の照射が停止されるべきタイミングの検知、放射線の照射量または積算照射量の検知が可能となる。被検者を透過した放射線の積算照射量を検知し、検知した積算照射量が適正量に達した時点で放射線源による放射線の照射を停止することで、自動露出制御（ＡｕｔｏｍａｔｉｃＥｘｐｏｓｕｒｅＣｏｎｔｒｏｌ：ＡＥＣ）も可能となる。一般的にＦＰＤ（ＦｌａｔＰａｎｅｌＤｅｔｅｃｔｏｒ）を用いて自動露光量制御を行う場合、ＦＰＤとは別体の板状のＡＥＣセンサを被写体とＦＰＤ間に挟むように配置する。ＡＥＣセンサは、予め決められた１～複数カ所の放射線をモニタする放射線検知領域（採光野）で被写体を透過した線量を計測し、予め決められた線量に到達したところでＸ線照射停止の制御を行う。
【０００３】
別体のＡＥＣセンサを使用した撮影はＦＰＤとＡＥＣセンサの持ち運びが困難のため、立位・臥位撮影のような据え置き設置の撮影が一般的である。ＦＰＤ内部にＡＥＣ機能を搭載させた場合、従来のＦＰＤと同様に可搬できるようになり、立位・臥位以外の体位でＡＥＣ撮影が可能になる。一方で、被写体とＦＰＤの位置関係が任意設置または意図しない設置になることにより、露出を適正に制御することができなくなる。その結果、適切な濃度の放射線画像を取得することができず、再撮影となる虞がある。
【０００４】
そこで、立位・臥位撮影のような据え置き設置の撮影時に利用する架台からの着脱により採光野をＦＰＤの中心１点に固定する方法や選択候補を限定する方法が特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１６２９７１公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１で開示される技術では、立位・臥位以外の体位でのＡＥＣ撮影では中心固定および選択候補を限定する方法で汎用性に欠ける。また、特許文献１では内部にＡＥＣ機能を搭載させたＦＰＤは１台の利用であることが前提であり、内部にＡＥＣ機能を搭載させたＦＰＤが複数存在する場合においては考慮されていない。
【０００７】
特に、内部にＡＥＣ機能を搭載させたＦＰＤが複数存在する場合においては、各ＦＰＤの採光野の位置や個数が異なっているため設定すべき採光野にバラつきがある。また、全ての採光野の選択パターンを表示すると、操作者が採光野を選択するのに時間がかかる等のワークフローの煩雑さがある。
【０００８】
このように、内部にＡＥＣ機能を搭載させたＦＰＤが複数存在する場合において、各ＦＰＤの撮影目的に応じた採光野の選択候補を表示する必要があるが、その必要性については考慮されていなかった。
【０００９】
本発明は、上述した問題を鑑みて、内部にＡＥＣ機能を搭載させた検出装置を用いた撮影において、簡便な機構で技師の使い勝手向上や採光野選択における負担を軽減することを目的の一つとする。
【００１０】
なお、前記目的に限らず、後述する発明を実施するための形態に示す各構成により導かれる作用効果であって、従来の技術によっては得られない作用効果を奏することも本明細書の開示の他の目的の１つとして位置付けることができる。
【課題を解決するための手段】
（【００１１】以降は省略されています）
