特許ウォッチ

公開番号2025099287
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215827
出願日2023-12-21
発明の名称シャワーヘッド
出願人株式会社KVK
代理人個人,個人
主分類A47K 3/28 20060101AFI20250626BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】通水部材に対するケースのがたつきを抑制する。

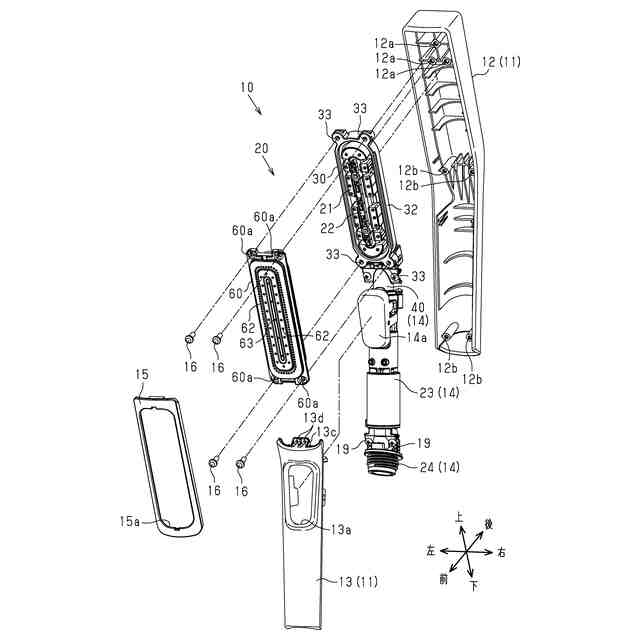

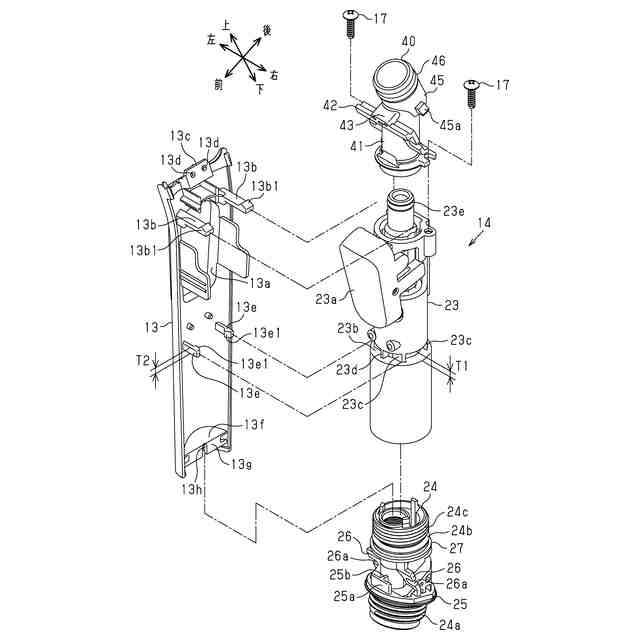

【解決手段】シャワーヘッドは、通水部材14と、通水部材14を覆う第1ケースと、通水部材14を覆う第2ケースとを備える。通水部材14は、ネジを用いて第1ケースを固定する第1固定部を有するとともに、第2ケースを固定する第2固定部を有している。
【選択図】図3
特許請求の範囲【請求項１】
通水部材と、前記通水部材を覆う第１ケースと、前記通水部材を覆う第２ケースとを備えるシャワーヘッドであって、
前記通水部材は、ネジを用いて前記第１ケースを固定する第１固定部を有するとともに、
前記第２ケースを固定する第２固定部を有していることを特徴とするシャワーヘッド。
続きを表示（約 320 文字）【請求項２】
前記第１固定部は、前記第２固定部を兼ねている請求項１に記載のシャワーヘッド。
【請求項３】
前記第２ケースは、前記第２固定部に係合する第１係合部を有する請求項１に記載のシャワーヘッド。
【請求項４】
前記第２ケースは、前記通水部材に係合する第２係合部を有する請求項１に記載のシャワーヘッド。
【請求項５】
前記第２係合部は、前記通水部材を挟み込むように延びる一対の腕部を有している請求項４に記載のシャワーヘッド。
【請求項６】
前記第２ケースは、前記通水部材の軸方向に沿う凹凸の関係で前記通水部材に係合する第３係合部を有する請求項１に記載のシャワーヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャワーヘッドに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、シャワーヘッドについて記載している。
図１３に示すように、シャワーヘッド７０は、ヘッドカバー７１と、連結部材７２と、通水管７３と、カバー部材７４とを備えている。カバー部材７４は、下カバー７５と、シャワーヘッド本体７６とを有している。
【０００３】
ヘッドカバー７１と通水管７３は、連結部材７２を介して互いに接続されている。通水管７３は、長手方向の一端側と他端側に突起部７３ａを有している。突起部７３ａは、通水管７３の径方向の両端から径方向の両外側に突出している。
【０００４】
下カバー７５は、軸方向に間隔をおいた２箇所に被保持部７５ａを一対ずつ有している。被保持部７５ａは、下カバー７５の後方に向かって延びている。一対の被保持部７５ａは、先端部に、内側に向かって突出した突起部７５ａ１を有している。
【０００５】
シャワーヘッド本体７６は、軸方向に間隔をおいた２箇所に保持部７６ａを一対ずつ有している。保持部７６ａは、シャワーヘッド本体７６の前方に向かって延びている。一対の保持部７６ａは、前後方向に並んだ２つの貫通孔７６ａ１を有している。前方の貫通孔７６ａ１に、通水管７３の突起部７３ａが係合することによって、シャワーヘッド本体７６と通水管７３は接続される。また、後方の貫通孔７６ａ１に、下カバー７５の突起部７５ａ１が係合することによって、シャワーヘッド本体７６と下カバー７５は接続される。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－７８５７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１のシャワーヘッド７０では、通水管７３とシャワーヘッド本体７６の接続が、両者の突起部７３ａと貫通孔７６ａ１の係合によって行われているため、両者の接続状態に改善の余地があった。具体的には、通水管７３に対してシャワーヘッド本体７６にがたつきが生じやすくなる虞があった。また、下カバー７５は、下カバー７５の突起部７５ａ１がシャワーヘッド本体７６の貫通孔７６ａ１に係合することによって、通水管７３に間接的に接続されている。そのため、通水管７３と下カバー７５の接続状態においても改善の余地があった。すなわち、通水管７３に対して下カバー７５にがたつきが生じやすくなる虞があった。
【課題を解決するための手段】
【０００８】
態様１のシャワーヘッドは、通水部材と、前記通水部材を覆う第１ケースと、前記通水部材を覆う第２ケースとを備えるシャワーヘッドであって、前記通水部材は、ネジを用いて前記第１ケースを固定する第１固定部を有するとともに、前記第２ケースを固定する第２固定部を有している。
【０００９】
この構成によれば、通水部材に対して、第１ケースと第２ケースをより強固に固定することができるため、通水部材に対する第１ケースと第２ケースのがたつきを抑制することができる。
【００１０】
態様２は、態様１のシャワーヘッドにおいて、前記第１固定部は、前記第２固定部を兼ねている。この構成によれば、第１固定部と第２固定部を一つの部材とすることができるため、通水部材を簡略化することができる。
（【００１１】以降は省略されています）
