特許ウォッチ

公開番号2025098292
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2025062423,2020217824
出願日2025-04-04,2020-12-25
発明の名称キャディバッグ
出願人住友ゴム工業株式会社
代理人弁理士法人有古特許事務所
主分類A63B 55/00 20150101AFI20250624BHJP(スポーツ;ゲーム;娯楽)
要約【課題】
剛性が高く、製造が容易であって、かつ、軽量であるボトム部品を備えたキャディバッグを提供する。
【解決手段】

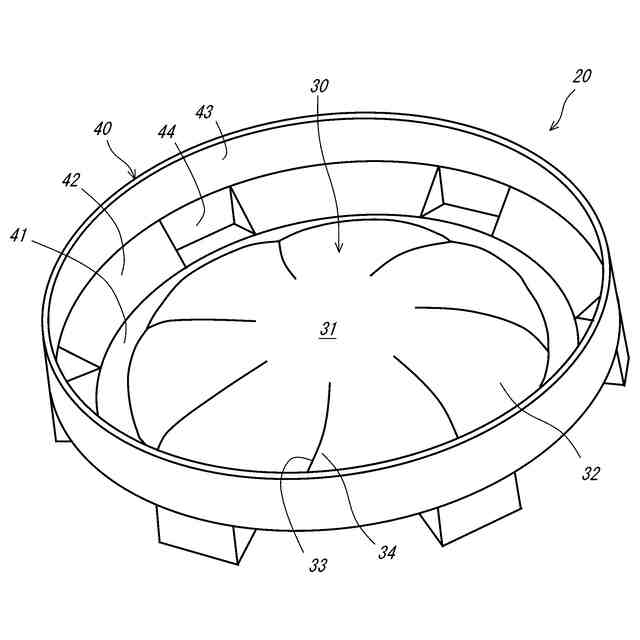

本願の一態様に係るキャディバッグ100は、ゴルフクラブ101を収容する筒状のバッグ本体10と、バッグ本体10の下端に取り付けられたボトム部品20と、を備え、ボトム部品20は、中央部分31に向かうに従って高くなるように隆起する底面部30を有し、底面部30は、断面が凹から凸に変化する変曲部34、及び、断面が折れ曲がる屈曲部36のうち一方又は両方を含んでいる。
【選択図】図2
特許請求の範囲【請求項１】
ゴルフクラブを収容する筒状のバッグ本体と、
前記バッグ本体の下端に取り付けられたボトム部品と、を備え、
前記ボトム部品は、中央部分に向かうに従って高くなるように隆起する底面部を有し、
前記底面部は、断面が凹から凸に変化する変曲部、及び、断面が折れ曲がる屈曲部のうち一方又は両方を含んでいる、キャディバッグ。
続きを表示（約 240 文字）【請求項２】
前記底面部の隆起高さは１０ｍｍ以上３０ｍｍ以下である、請求項１に記載のキャディバッグ。
【請求項３】
前記底面部には前記中央部分から外周縁に向かって延びる下方に凸の谷部が形成されている、請求項１又は２に記載のキャディバッグ。
【請求項４】
前記谷部は平面視において湾曲している、請求項３に記載のキャディバッグ。
【請求項５】

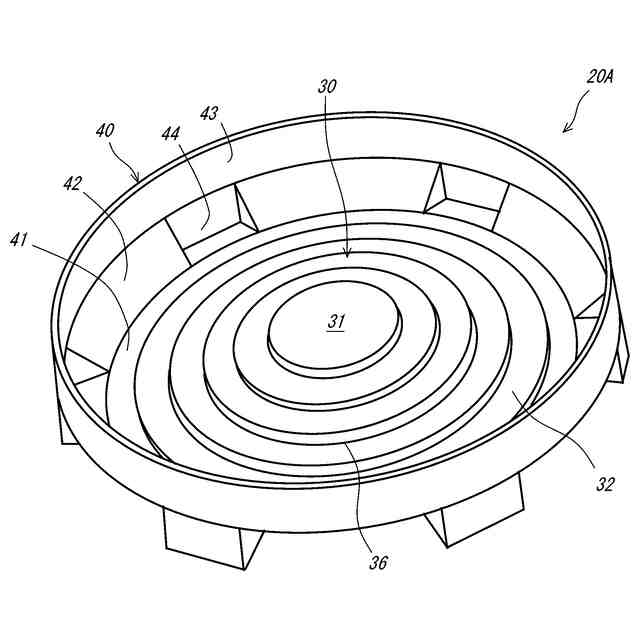

前記底面部は階段状に形成されている、請求項１又は２に記載のキャディバッグ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャディバッグに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
キャディバッグは、底部分に相当するボトム部品を備えている。ボトム部品には、一定以上の剛性が必要である。ボトム部品の剛性が高ければ、ボトム部品の変形が抑えられ、キャディバッグの転倒を抑制することができる。ボトム部品の剛性を高める方法として、ボトム部品を多重構造とする方法が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２３２４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、ボトム部品を多重構造にすると、製造工程が複雑になるとともに、重量の増加につながる。
【０００５】
このような事情に鑑みて、本発明は、剛性が高く、製造が容易であって、かつ、軽量であるボトム部品を備えたキャディバッグを提供することを目的としている。
【課題を解決するための手段】
【０００６】

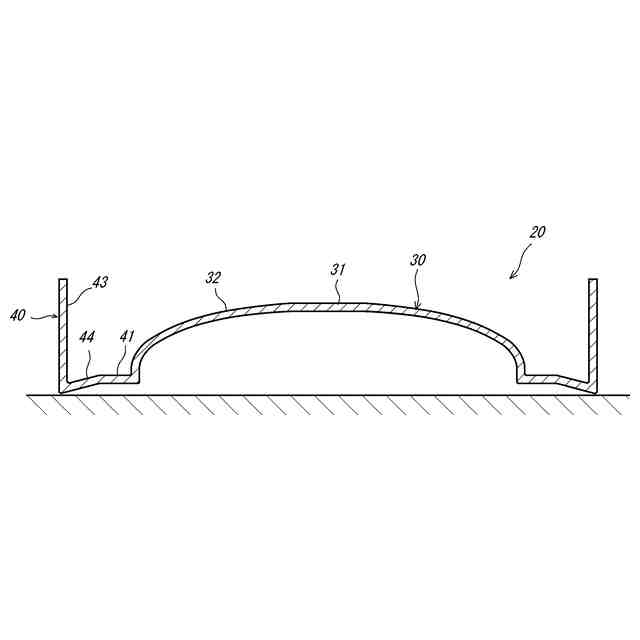

本発明の一態様に係るキャディバッグは、ゴルフクラブを収容する筒状のバッグ本体と、前記バッグ本体の下端に取り付けられたボトム部品と、を備え、前記ボトム部品は、中央部分に向かうに従って高くなるように隆起する底面部を有し、前記底面部は、断面が凹から凸に変化する変曲部、及び、断面が折れ曲がる屈曲部のうち一方又は両方を含んでいる。
【０００７】
この構成では、底面部が中央部分に向かうに従って高くなるように隆起している。そのため、例えば、底面部に上方から力が加わると、底面部には引張荷重よりも変形が発生しにくい圧縮荷重が加わることになる。その結果、ボトム部品の剛性を高めることができる。しかも、底面部は、断面が凹から凸に変化する変曲部、及び、断面が折れ曲がる屈曲部のうち一方又は両方を含んでいる。これらの変曲部及び屈曲部の周辺は梁又は柱の役割を果たすことができる。その結果、ボトム部品の剛性をより一層高めることができる。さらに、上記の構成ではボトム部品の剛性を高めることができるため、ボトム部品を多重構造とする必要がない。その結果、上記のボトム部品は容易に製造でき、軽量化も可能となる。
【０００８】

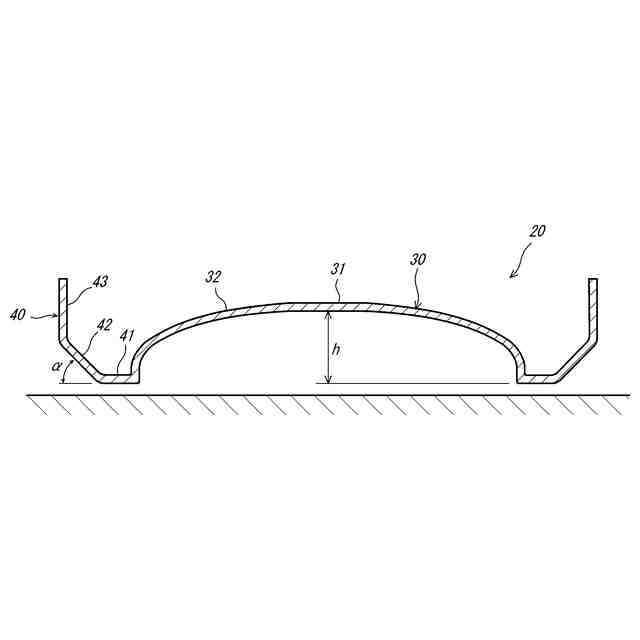

上記のキャディバッグにおいて、前記底面部の隆起高さは１０ｍｍ以上３０ｍｍ以下であってもよい。
【０００９】
この構成では、底面部の隆起高さが１０ｍｍ以上であるため、ボトム部品の高い剛性を確保することができる。また、底面部の隆起高さが３０ｍｍ以下であるため、キャディバッグの収容領域が圧迫されるのを抑制することができる。
【００１０】

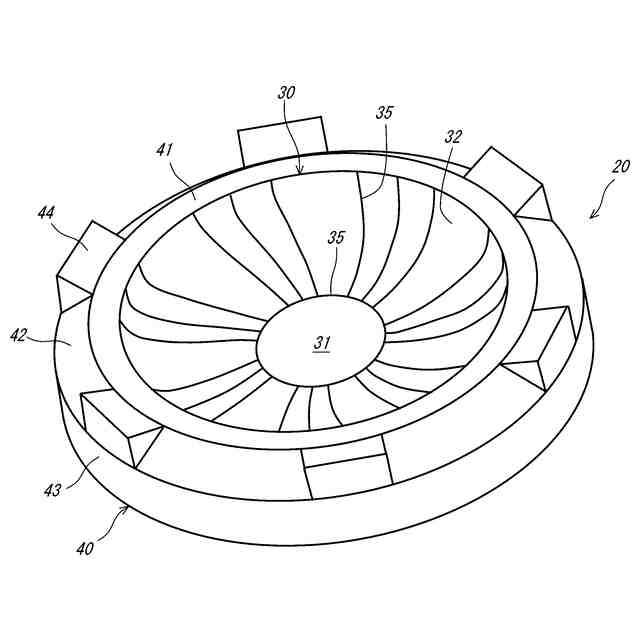

上記のキャディバッグにおいて、前記底面部には中央部分から外周縁に向かって延びる下方に凸の谷部が形成されていてもよい。
（【００１１】以降は省略されています）
