特許ウォッチ

公開番号2025098712
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215037
出願日2023-12-20
発明の名称タイヤ
出願人住友ゴム工業株式会社
代理人弁理士法人朝日奈特許事務所
主分類C08L 7/00 20060101AFI20250625BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐摩耗性能およびウェットグリップ性能の総合性能が向上するタイヤを提供すること。
【解決手段】トレッド部を有するタイヤであって、トレッド部は1以上の周方向溝を有し、トレッド部はゴム成分およびシリカを含有するゴム組成物により構成され、ゴム成分はイソプレン系ゴムおよびスチレンブタジエンゴムを含有し、ゴム成分中のイソプレン系ゴムの含有量が40質量%以上であり、シリカのゴム成分100質量部に対する含有量が65質量部以下であり、スチレンブタジエンゴムのスチレン含量S1(質量%)が30以下であり、ゴム組成物のアセトン抽出量AE(質量%)が17.0超であり、ゴム組成物のtanδ温度分布曲線における-20℃～-70℃の範囲内のピークの半値幅が35℃以上であり、ゴム組成物の0℃におけるtanδを0℃tanδ、トレッド部のランド比をRとする場合、0℃tanδ×Rが0.30超であり、周方向溝の最深部の溝深さをH(mm)とする場合、AE×Hが140.0以上である、タイヤ。
【選択図】なし
特許請求の範囲【請求項１】
トレッド部を有するタイヤであって、
前記トレッド部は１以上の周方向溝を有し、
前記トレッド部はゴム成分およびシリカを含有するゴム組成物により構成され、
前記ゴム成分はイソプレン系ゴムおよびスチレンブタジエンゴムを含有し、
前記ゴム成分中のイソプレン系ゴムの含有量が４０質量％以上であり、
前記シリカのゴム成分１００質量部に対する含有量が６５質量部以下であり、
前記スチレンブタジエンゴムのスチレン含量Ｓ１（質量％）が３０以下であり、
前記ゴム組成物のアセトン抽出量ＡＥ（質量％）が１７．０超であり、
前記ゴム組成物のｔａｎδ温度分布曲線における－２０℃～－７０℃の範囲内のピークの半値幅が３５℃以上であり、
前記ゴム組成物の０℃におけるｔａｎδを０℃ｔａｎδ、前記トレッド部のランド比をＲとする場合、０℃ｔａｎδ×Ｒが０．３０超であり、
前記周方向溝の最深部の溝深さをＨ（ｍｍ）とする場合、ＡＥ×Ｈが１４０．０以上である、タイヤ。
続きを表示（約 560 文字）【請求項２】
Ｓ１が２２以下である、請求項１記載のタイヤ。
【請求項３】
前記シリカの平均一次粒子径が１８ｎｍ以下である、請求項１または２記載のタイヤ。
【請求項４】
前記ゴム組成物が、ジシクロペンタジエン、スチレン、およびインデンをモノマー成分として含む樹脂成分を含有する、請求項１または２記載のタイヤ。
【請求項５】
０℃ｔａｎδが０．４５以上である、請求項１または２記載のタイヤ。
【請求項６】
０℃ｔａｎδ×Ｒが０．３２以上である、請求項１または２記載のタイヤ。
【請求項７】
前記ゴム成分中の総スチレン量Ｓ２（質量％）が１５以下である、請求項１または２記載のタイヤ。
【請求項８】
０℃ｔａｎδ×Ｈが３．００以上である、請求項１または２記載のタイヤ。
【請求項９】
前記トレッド部の全厚みをＴ（ｍｍ）とする場合、０℃ｔａｎδ×Ｔが３．５０以上４．５０以下である、請求項１または２記載のタイヤ。
【請求項１０】
前記ゴム組成物がゴム成分１００質量部に対してカーボンブラックを２０質量部以上含有する、請求項１または２記載のタイヤ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、ヘキサメチレンイミン由来の骨格を有する官能基で変性された共役ジエン系重合体および特定の化合物を含む変性剤によって変性された共役ジエン系重合体を含むゴム成分と、充填剤とを含むタイヤ用ゴム組成物によって、ウェットグリップ性能、低転がり抵抗性等のバランスを向上したタイヤトレッドおよびタイヤが提供されることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８２８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、タイヤの耐摩耗性能やウェットグリップ性能のさらなる向上が望まれている。
【０００５】
本発明は、耐摩耗性能およびウェットグリップ性能の総合性能が向上するタイヤを提供すること目的とする。
【課題を解決するための手段】
【０００６】
本発明は、
トレッド部を有するタイヤであって、
前記トレッド部は１以上の周方向溝を有し、
前記トレッド部はゴム成分およびシリカを含有するゴム組成物により構成され、
前記ゴム成分はイソプレン系ゴムおよびスチレンブタジエンゴムを含有し、
前記ゴム成分中のイソプレン系ゴムの含有量が４０質量％以上であり、
前記シリカのゴム成分１００質量部に対する含有量が６５質量部以下であり、
前記スチレンブタジエンゴムのスチレン含量Ｓ１（質量％）が３０以下であり、
前記ゴム組成物のアセトン抽出量ＡＥ（質量％）が１７．０超であり、
前記ゴム組成物のｔａｎδ温度分布曲線における－２０℃～－７０℃の範囲内のピークの半値幅が３５℃以上であり、
前記ゴム組成物の０℃におけるｔａｎδを０℃ｔａｎδ、前記トレッド部のランド比をＲとする場合、０℃ｔａｎδ×Ｒが０．３０超であり、
前記周方向溝の最深部の溝深さをＨ（ｍｍ）とする場合、ＡＥ×Ｈが１４０．０以上であるタイヤ、に関する。
【発明の効果】
【０００７】
本発明によれば、耐摩耗性能およびウェットグリップ性能の総合性能が向上するタイヤが提供される。
【図面の簡単な説明】
【０００８】

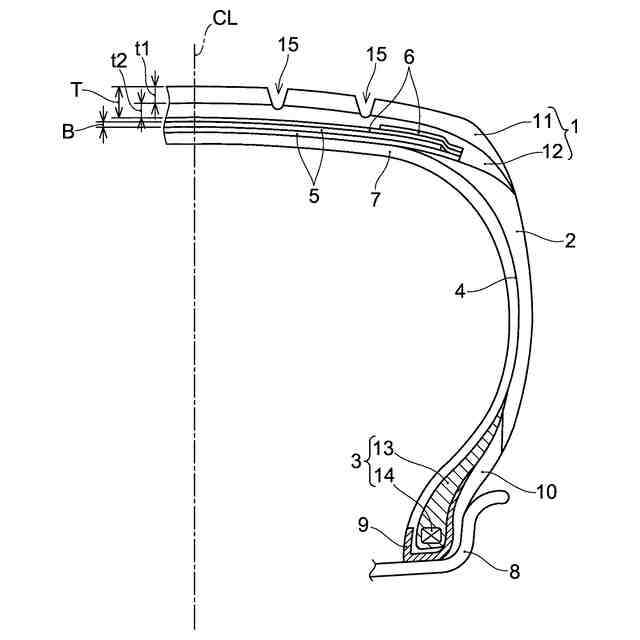

本発明の一実施形態に係るタイヤについての、タイヤ回転軸を通る断面図である。

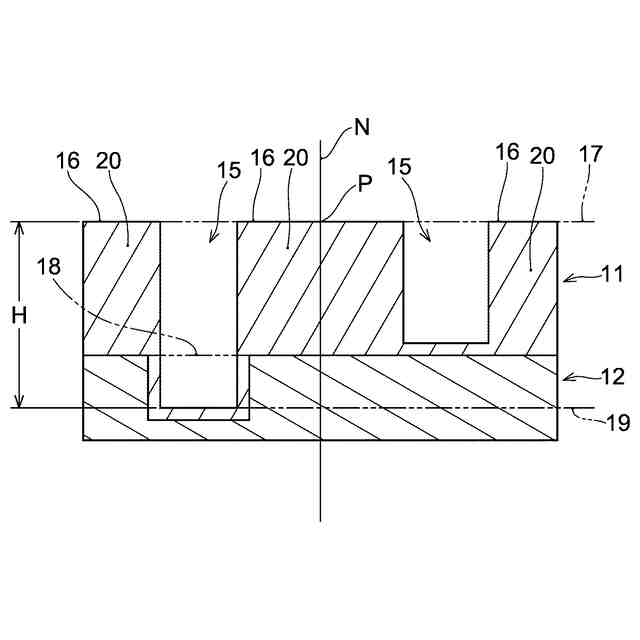

本発明の一実施形態に係るタイヤのトレッド部についての、タイヤ回転軸を通る断面図である。

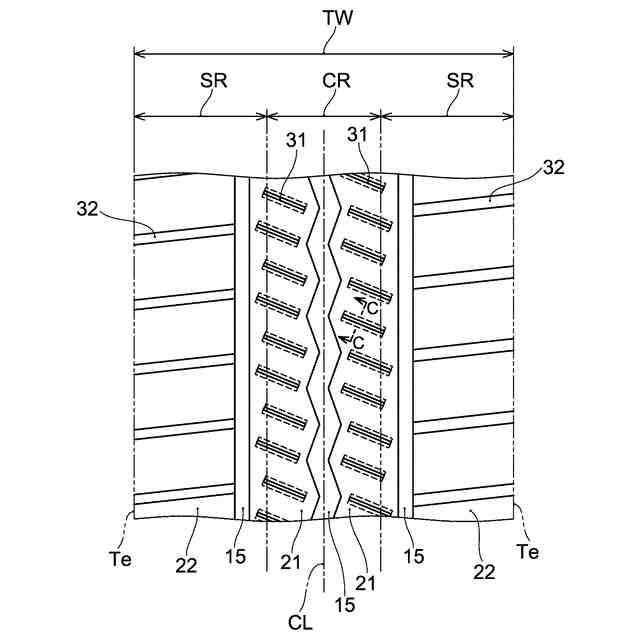

本発明の一実施形態を示すトレッド部の模式的な展開図である。

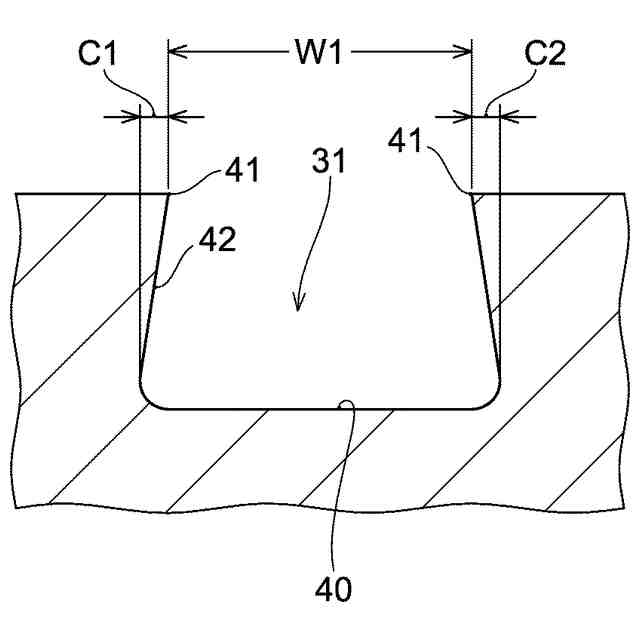

図３のＣ－Ｃ線における断面図である。
【発明を実施するための形態】
【０００９】
本発明の一実施形態であるタイヤは、トレッド部を有するタイヤであって、前記トレッド部は１以上の周方向溝を有し、前記トレッド部はゴム成分およびシリカを含有するゴム組成物により構成され、前記ゴム成分はイソプレン系ゴムおよびスチレンブタジエンゴムを含有し、前記ゴム成分中のイソプレン系ゴムの含有量が４０質量％以上であり、
前記シリカのゴム成分１００質量部に対する含有量が６５質量部以下であり、前記スチレンブタジエンゴムのスチレン含量Ｓ１（質量％）が３０以下であり、前記ゴム組成物のアセトン抽出量ＡＥ（質量％）が１７．０超であり、前記ゴム組成物のｔａｎδ温度分布曲線における－２０℃～－７０℃の範囲内のピークの半値幅が３５℃以上であり、前記ゴム組成物の０℃におけるｔａｎδを０℃ｔａｎδ、前記トレッド部のランド比をＲとする場合、０℃ｔａｎδ×Ｒが０．３０超であり、前記周方向溝の最深部の溝深さをＨ（ｍｍ）とする場合、ＡＥ×Ｈが１４０．０以上である、タイヤである。
【００１０】
本実施形態のタイヤにおいて、耐摩耗性能およびウェットグリップ性能の総合性能が向上する理由については、理論に拘束されることは意図しないが、以下のように考えられる。

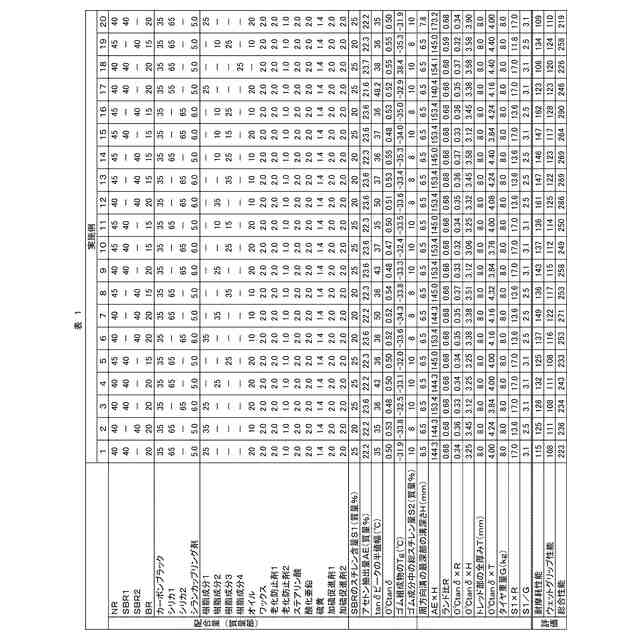

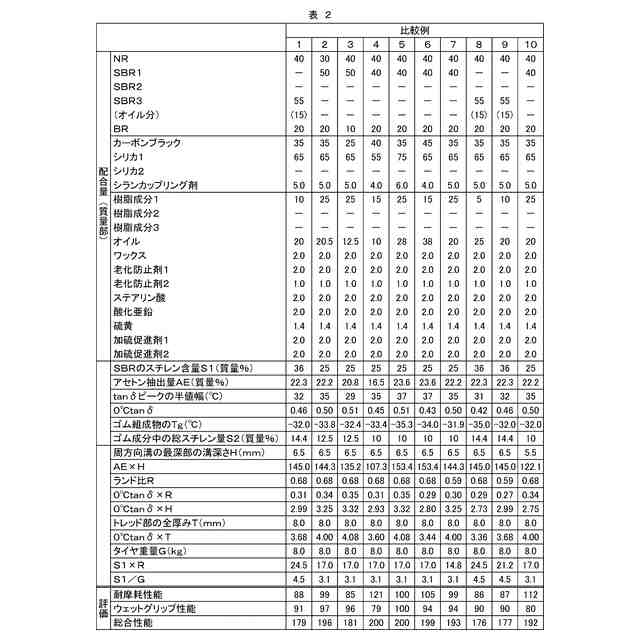

（【００１１】以降は省略されています）

関連特許
