公開番号2025098276
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2025061597,2020214601
出願日2025-04-03,2020-12-24
発明の名称バッグインボックス充填システム
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人,個人
主分類B65B 57/00 20060101AFI20250624BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】バッグインボックス充填機のメンテナンス性を向上させる。
【解決手段】外装ボックス内袋とスパウトとキャップとを有するバッグインボックスに内容物を充填するバッグインボックス充填機11と監視部12とを備えるバッグインボックス充填システム1であって、バッグインボックス充填機11はバッグインボックスに内容物を充填するポンプ11Bを備え、監視部12は検出部12Aと演算部12Bと記憶部12Cと判定部12Dとを備え、検出部12Aはポンプ11Bによる内容物の充填動作の開始タイミングと終了タイミングとを検出し、演算部12Bはポンプ11Bによる内容物の充填動作の所要時間を算出し、記憶部12Cはポンプ11Bによる内容物の充填動作の所要時間を示すデータを蓄積して記憶し、判定部12Dは、ポンプ11Bによる内容物の充填動作の所要時間を示すデータに基づいてポンプが正常であるか否かの判定を行う。
【選択図】図1
特許請求の範囲【請求項１】
外装ボックスと前記外装ボックス内に収納される内袋と前記内袋に取り付けられたスパウトと前記スパウトに装着されるキャップとを有するバッグインボックスに内容物を充填するバッグインボックス充填機と、前記バッグインボックス充填機を監視する監視部とを備えるバッグインボックス充填システムであって、
前記バッグインボックス充填機は、前記バッグインボックスに内容物を充填するポンプを備え、
前記監視部は、検出部と、演算部と、記憶部と、判定部とを備え、
前記検出部は、少なくとも前記ポンプによる内容物の充填動作の開始タイミングと終了タイミングとを検出し、
前記演算部は、前記検出部によって検出された前記ポンプによる内容物の充填動作の開始タイミングと終了タイミングとに基づいて、前記ポンプによる内容物の充填動作の所要時間を算出し、
前記記憶部は、前記演算部によって算出された前記ポンプによる内容物の充填動作の所要時間を示すデータを蓄積して記憶し、
前記判定部は、前記記憶部によって蓄積して記憶された前記ポンプによる内容物の充填動作の所要時間を示すデータに基づいて、少なくとも前記ポンプが正常であるか否かの判定を行う、
バッグインボックス充填システム。
続きを表示（約 1,300 文字）【請求項２】
前記バッグインボックス充填機は、
前記スパウトを保持するスパウトホルダーと、
前記スパウトに対する前記キャップの開栓および打栓を実行するキャッピング機構とを備え、
前記監視部は、前記スパウトホルダーおよび前記キャッピング機構の画像を撮像する第１撮像部を備え、
前記記憶部は、前記第１撮像部によって撮像された前記スパウトホルダーおよび前記キャッピング機構の画像のデータを蓄積して記憶し、
前記判定部は、前記記憶部によって蓄積して記憶された前記スパウトホルダーおよび前記キャッピング機構の画像のデータに基づいて、少なくとも前記スパウトホルダーおよび前記キャッピング機構が正常に機能しているか否かの判定を行う、
請求項１に記載のバッグインボックス充填システム。
【請求項３】
前記第１撮像部は、前記キャッピング機構によって前記キャップの開栓が実行される前における前記スパウトに対する前記キャップの高さを示す画像と、前記キャッピング機構によって前記キャップの打栓が実行された後における前記スパウトに対する前記キャップの高さを示す画像とを撮像し、
前記記憶部は、前記第１撮像部によって撮像された前記キャップの開栓が実行される前における前記スパウトに対する前記キャップの高さを示す画像のデータと、前記キャップの打栓が実行された後における前記スパウトに対する前記キャップの高さを示す画像のデータとを蓄積して記憶し、
前記判定部は、前記記憶部によって蓄積して記憶された前記キャップの開栓が実行される前における前記スパウトに対する前記キャップの高さを示す画像のデータと、前記キャップの打栓が実行された後における前記スパウトに対する前記キャップの高さを示す画像のデータとに基づいて、開栓が実行される前および打栓が実行された後における前記キャップの状態が正常であるか否かの判定を行う、
請求項２に記載のバッグインボックス充填システム。
【請求項４】
前記バッグインボックス充填機は、
前記内容物が充填された前記内袋を前記外装ボックス内に投入する投入部を備え、
前記監視部は、前記投入部によって前記外装ボックス内に投入されている前記内袋の画像を撮像する第３撮像部を備え、
前記記憶部は、前記第３撮像部によって撮像された前記内袋の画像のデータを蓄積して記憶し、
前記判定部は、前記記憶部によって蓄積して記憶された前記内袋の画像のデータに基づいて、前記内袋が前記投入部によって前記外装ボックス内に正常に投入されているか否かの判定を行う、
請求項１に記載のバッグインボックス充填システム。
【請求項５】
前記検出部はＩｏＴ機器である、
請求項１に記載のバッグインボックス充填システム。
【請求項６】
前記キャッピング機構によって前記キャップの開栓が実行される前に、前記第１撮像部は、前記内袋の表面の印字を含む画像を撮像し、
前記記憶部は、前記第１撮像部によって撮像された前記内袋の表面の印字を含む画像のデータを蓄積して記憶する、
請求項３に記載のバッグインボックス充填システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッグインボックス充填システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、カートンの内部に被充填物を充填し、カートンを密封することにより、製品を製造する充填シール機が知られている（特許文献１参照）。特許文献１に記載された技術では、充填シールシステムに、充填シール機と、充填シール機の充填および密封の少なくとも一方に関する動作のデータを記憶装置に送信する通信装置と、情報処理装置とが備えられている。情報処理装置は、所与の期間の動作のデータを記憶装置から取得し、動作のデータを表示装置に表示する。
ところで、特許文献１に記載された技術では、例えば、アクチュエータのストローク動作の所要時間の経時変化、ポンプによる内容物の充填動作の所要時間の経時変化、流量計によって検出された複数のパラメータ値の経時変化などについて考慮されていない。そのため、特許文献１に記載された技術には、充填シール機のメンテナンス性を向上させるために改善の余地があると言える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０１３２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した問題点に鑑み、本発明は、バッグインボックス充填機のメンテナンス性を向上させることができるバッグインボックス充填システムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は、外装ボックスと前記外装ボックス内に収納される内袋と前記内袋に取り付けられたスパウトと前記スパウトに装着されるキャップとを有するバッグインボックスに内容物を充填するバッグインボックス充填機と、前記バッグインボックス充填機を監視する監視部とを備えるバッグインボックス充填システムであって、前記バッグインボックス充填機は、前記バッグインボックスに内容物を充填するポンプを備え、前記監視部は、検出部と、演算部と、記憶部と、判定部とを備え、前記検出部は、少なくとも前記ポンプによる内容物の充填動作の開始タイミングと終了タイミングとを検出し、前記演算部は、前記検出部によって検出された前記ポンプによる内容物の充填動作の開始タイミングと終了タイミングとに基づいて、前記ポンプによる内容物の充填動作の所要時間を算出し、前記記憶部は、前記演算部によって算出された前記ポンプによる内容物の充填動作の所要時間を示すデータを蓄積して記憶し、前記判定部は、前記記憶部によって蓄積して記憶された前記ポンプによる内容物の充填動作の所要時間を示すデータに基づいて、少なくとも前記ポンプが正常であるか否かの判定を行う、バッグインボックス充填システムである。
【発明の効果】
【０００６】
本発明によれば、バッグインボックス充填機のメンテナンス性を向上させることができるバッグインボックス充填システムを提供することができる。
【図面の簡単な説明】
【０００７】
第１実施形態のバッグインボックス充填システムの概略構成の一例を示す図である。
図１に示すバッグインボックス充填機の一例を示す図である。

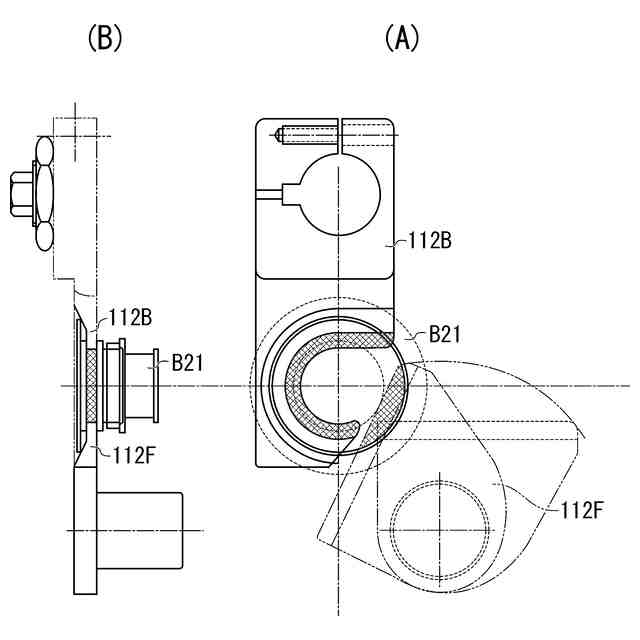

スパウト、スパウトホルダーおよびサポートの関係の一例を示す図である。

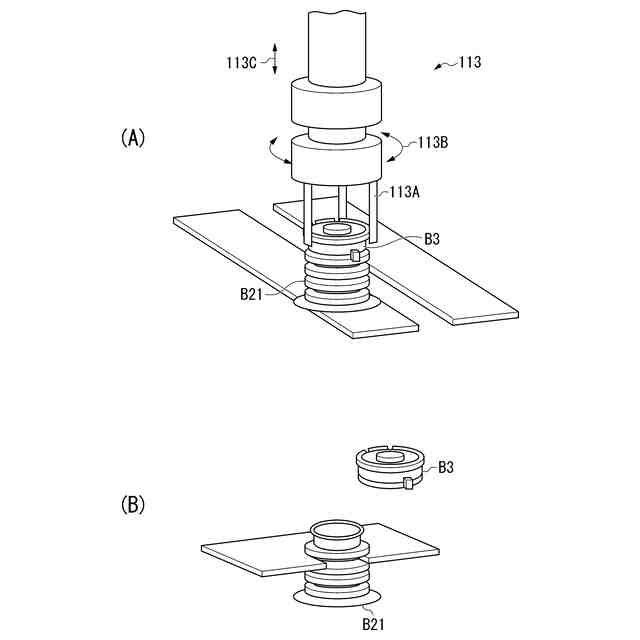

キャッピング機構の一例を示す図である。
【発明を実施するための形態】
【０００８】
＜第１実施形態＞
以下、添付図面を参照し、本発明のバッグインボックス充填システムの実施形態について説明する。
【０００９】

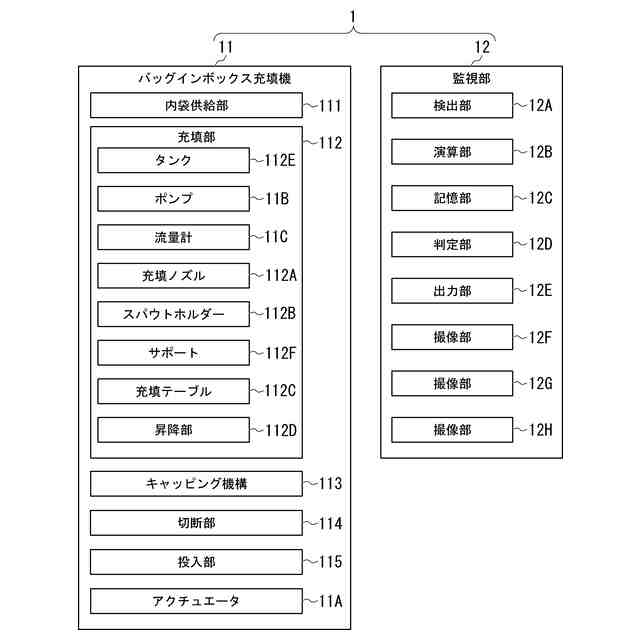

図１は第１実施形態のバッグインボックス充填システム１の概略構成の一例を示す図である。図２は図１に示すバッグインボックス充填機１１の一例を示す図である。
図１および図２に示す例では、バッグインボックス充填システム１が、バッグインボックス充填機１１と、監視部１２とを備えている。
バッグインボックス充填機１１は、バッグインボックスＢに内容物を充填する。バッグインボックスＢは、外装ボックスＢ１と、外装ボックスＢ１内に収納される内袋Ｂ２と、内袋Ｂ２に取り付けられたスパウトＢ２１と、スパウトＢ２１に装着されるキャップＢ３とを有する。
バッグインボックス充填機１１は、例えば内袋供給部１１１と、充填部１１２と、キャッピング機構１１３と、切断部１１４と、投入部１１５と、アクチュエータ１１Ａとを備えている。
【００１０】
内袋供給部１１１は、複数の内袋Ｂ２が互いに接続されている状態で内袋Ｂ２を充填部１１２に供給（搬送）する。
充填部１１２は、内袋Ｂ２に内容物を充填する。充填部１１２は、タンク１１２Ｅと、ポンプ１１Ｂと、流量計１１Ｃと、充填ノズル１１２Ａと、スパウトホルダー１１２Ｂと、サポート１１２Ｆと、充填テーブル１１２Ｃと、昇降部１１２Ｄとを備えている。
タンク１１２Ｅは、内袋Ｂ２に充填される内容物を収容している。ポンプ１１Ｂは、タンク１１２Ｅに収容されている内容物を充填ノズル１１２Ａに供給する。流量計１１Ｃは、ポンプ１１Ｂによって供給される内容物の流量などを測定する。
充填ノズル１１２Ａは、スパウトＢ２１に挿入可能に構成されており、ポンプ１１Ｂによって供給された内容物を内袋Ｂ２に充填する。
スパウトホルダー１１２Ｂおよびサポート１１２Ｆは、充填ノズル１１２Ａによる内容物の充填が行われる時に、スパウトＢ２１と篏合することによってスパウトＢ２１を保持（位置決め）する。
（【００１１】以降は省略されています）
