公開番号2025095811
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212114
出願日2023-12-15
発明の名称サーバ及びプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G03G 21/00 20060101AFI20250619BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナーカートリッジの交換日を高精度に予測するサーバを提供する。
【解決手段】実施形態に係るサーバは、通信インタフェースと、プロセッサとを備える。通信インタフェースは、画像形成装置から、トナー補給モータの駆動時間に基づいてトナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第1日数と、印刷に用いたトナーの量に関する第1情報と、画質安定化の制御に用いたトナーの量に関する第2情報と、を受信する。プロセッサは、第1情報及び第2情報に基づいて、トナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第2日数を算出し、第1日数に基づく第3情報及び第2日数に基づく第4情報のいずれかを端末に出力する。
【選択図】図6
特許請求の範囲【請求項１】
画像形成装置から、トナー補給モータの駆動時間に基づいてトナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第１日数と、印刷に用いたトナーの量に関する第１情報と、画質安定化の制御に用いたトナーの量に関する第２情報と、を受信する通信インタフェースと、
前記第１情報及び前記第２情報に基づいて、前記トナーカートリッジのトナー残量が前記基準値以下になるまでの日数を予測した第２日数を算出し、前記第１日数に基づく第３情報及び前記第２日数に基づく第４情報のいずれかを端末に出力するプロセッサと、
を備える、サーバ。
続きを表示（約 710 文字）【請求項２】
前記第１情報は、印字率と印刷枚数とを含み、
前記第２情報は、画質安定化の制御の回数を含む、
請求項１に記載のサーバ。
【請求項３】
前記サーバは、前記第２日数の算出において、前記画像形成装置の稼働期間を用いて算出された印字率の平均及び前記トナーカートリッジの使用期間を用いて算出された印字率の平均のいずれかに基づいて、前記第２日数を算出する、請求項２に記載のサーバ。
【請求項４】
前記サーバは、前記トナーカートリッジが前記画像形成装置において継続して利用されていない場合、前記第１日数に基づく前記第３情報を前記端末に出力する、請求項１に記載のサーバ。
【請求項５】
前記サーバは、前記第２日数が第１閾値よりも小さく、かつ前記第２日数と前記第１日数との差が第２閾値よりも大きい場合に、前記第２日数に基づく前記第４情報を前記端末に出力する、請求項１に記載のサーバ。
【請求項６】
プロセッサに、
通信インタフェースを制御して、画像形成装置から、トナー補給モータの駆動時間に基づいてトナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第１日数と、印刷に用いたトナーの量に関する第１情報と、画質安定化の制御に用いたトナーの量に関する第２情報と、を受信させ、
前記第１情報及び前記第２情報に基づいて、前記トナーカートリッジのトナー残量が前記基準値以下になるまでの日数を予測した第２日数を算出させ、前記第１日数に基づく第３情報及び前記第２日数に基づく第４情報のいずれかを端末に出力させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、サーバ及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ワークプレイスに置かれる画像形成装置及び画像形成装置の管理プログラムには、例えばトナーカートリッジの交換日予測機能が備えられる。交換日予測機能は、例えばトナーをトナーカートリッジから現像機やサブホッパーへ供給するモータの動作時間から、トナー残量を推測する。しかしながら、モータの動作時間だけに基づく交換日の予測は、検知誤差が大きくなる可能性がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２８３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一実施形態は、トナーカートリッジの交換日を高精度に予測するサーバ及びプログラムを提供する。
【課題を解決するための手段】
【０００５】
実施形態に係るサーバは、通信インタフェースと、プロセッサとを備える。通信インタフェースは、画像形成装置から、トナー補給モータの駆動時間に基づいてトナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第１日数と、印刷に用いたトナーの量に関する第１情報と、画質安定化の制御に用いたトナーの量に関する第２情報と、を受信する。プロセッサは、第１情報及び第２情報に基づいて、トナーカートリッジのトナー残量が基準値以下になるまでの日数を予測した第２日数を算出し、第１日数に基づく第３情報及び第２日数に基づく第４情報のいずれかを端末に出力する。
【図面の簡単な説明】
【０００６】
実施形態に係る印刷システムの構成例を示すブロック図。

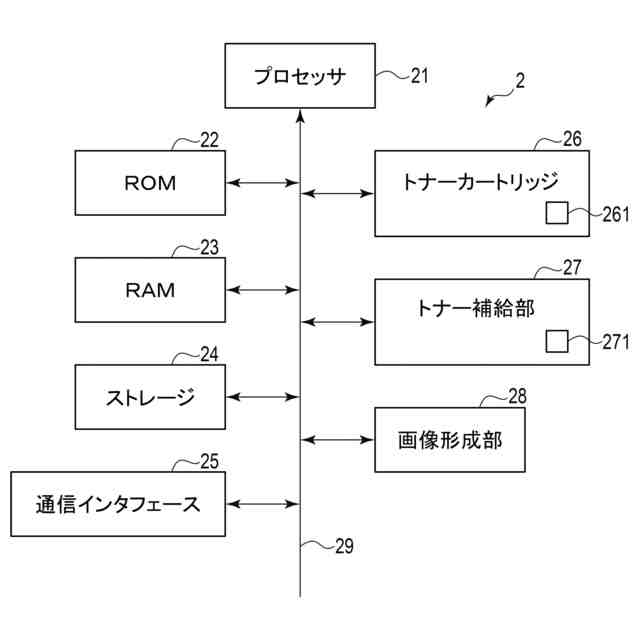

実施形態に係る画像形成装置の構成例を示すブロック図。

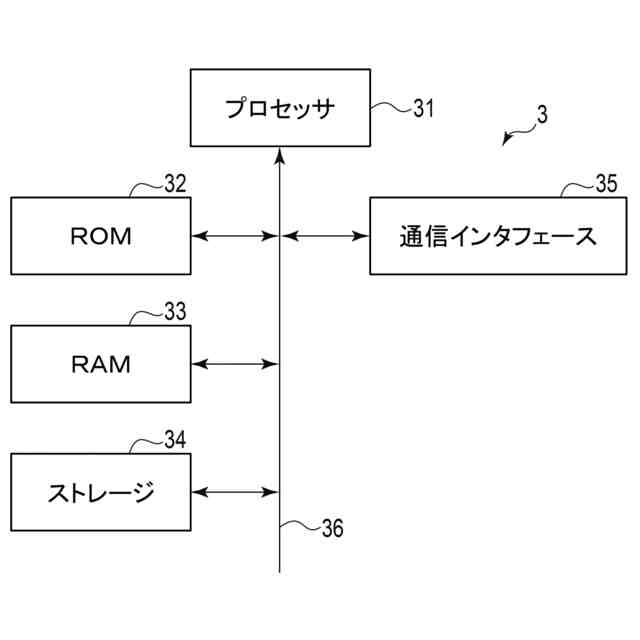

実施形態に係るサーバの構成例を示すブロック図。

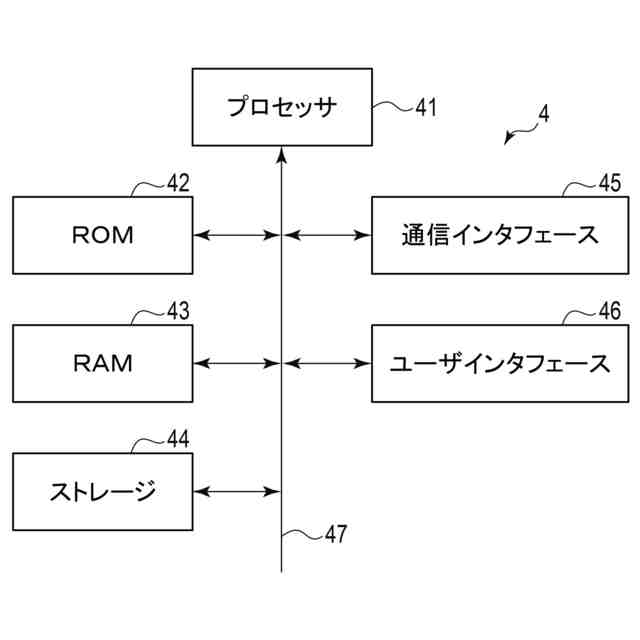

実施形態に係る端末の構成例を示すブロック図。
実施形態に係る印刷システムの動作の一例を示すシーケンス図。

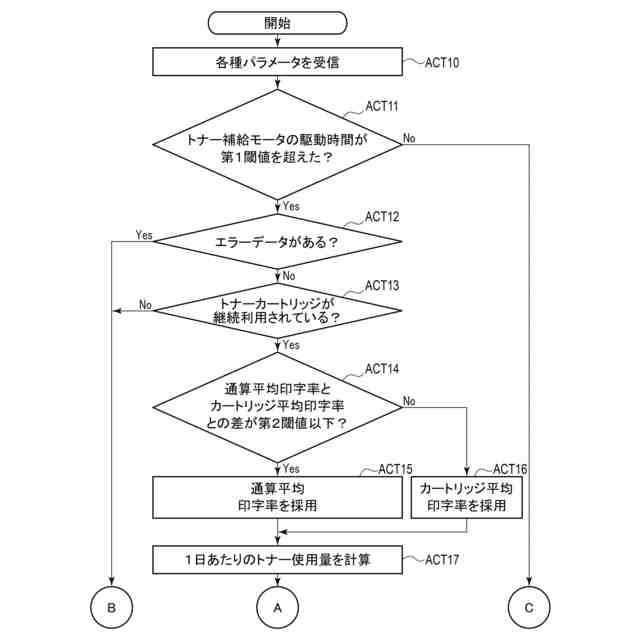

実施形態に係るサーバの動作の一例を示すフローチャート。

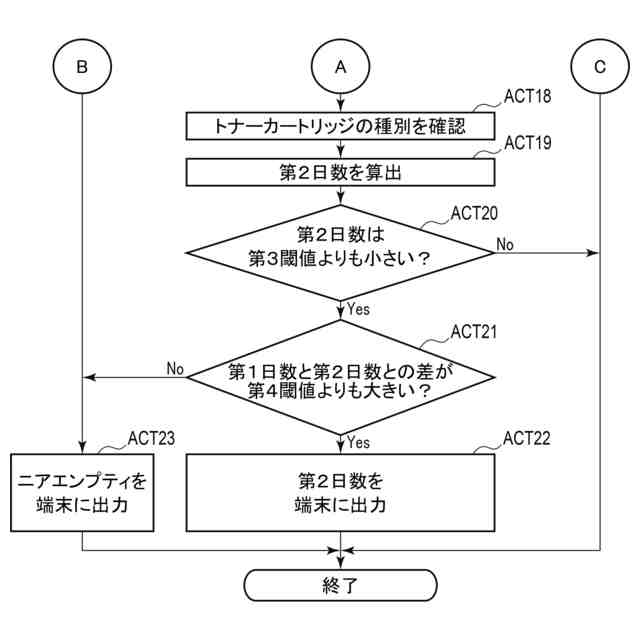

実施形態に係るサーバの動作の一例を示すフローチャート。
【発明を実施するための形態】
【０００７】
以下、実施形態につき図面を参照して説明する。説明に際し、略同一の機能及び構成を有する構成要素については、同一符号を付す。また、以下に示す実施形態は、技術的思想を例示するものである。実施形態は、構成部品の材質、形状、構造、配置等を特定するものではない。実施形態は、種々の変更を加えることができる。
【０００８】
＜構成＞
図１は、実施形態に係る印刷システムの構成例を示すブロック図である。印刷システム１は、印刷を実行し、トナーカートリッジの交換時期が近づくと報知されるシステムである。印刷システム１は、画像形成装置２、サーバ３、及び端末４を含む。画像形成装置２、サーバ３、及び端末４それぞれが接続されているネットワーク５は、印刷システム１には含まれない。
【０００９】
画像形成装置２は、例えば、ＭＦＰ（multifunction peripheral）、コピー機、またはプリンターなどの、印刷機能を備える装置である。本実施形態では、画像形成装置２がＭＦＰである場合を例に説明する。画像形成装置２は、ネットワーク５と接続され、ネットワーク５を介してサーバ３と通信を行う。画像形成装置２は、画像形成装置２自身の状態についての情報を、サーバ３へ送信する。画像形成装置２が送信する情報の詳細はｓる。
【００１０】
サーバ３は、ネットワーク５と接続され、ネットワーク５を介して画像形成装置２及び端末４と通信を行う。サーバ３は、画像形成装置から受信した情報を記憶する。サーバ３は、記憶した情報を用いて演算を行い、演算結果に基づいて端末４に命令を送信する。
（【００１１】以降は省略されています）
