公開番号2025098564
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214786
出願日2023-12-20
発明の名称シート搬送装置
出願人東芝テック株式会社
代理人弁理士法人志賀国際特許事務所
主分類G06K 7/10 20060101AFI20250625BHJP(計算;計数)
要約【課題】無線タグに対する情報の読み書きに係るエラーの発生を抑えることができる、シート搬送装置を提供することである。
【解決手段】実施形態のシート搬送装置は、読書部と、検出部と、指示部とを持つ。読書部は、搬送路上の所定の位置をシートが通過する際に、前記シートに設けられた無線タグに対する情報の読み書きを行う。検出部は、前記所定の位置よりもシート搬送方向の上流側に配置され、前記シートを検出する。指示部は、前記検出部によって前記シートが検出されたタイミングに基づいて、前記無線タグに対する情報の読み書きに係る指示を行う。
【選択図】図4
特許請求の範囲【請求項１】
搬送路上の所定の位置をシートが通過する際に、前記シートに設けられた無線タグに対する情報の読み書きを行う読書部と、
前記所定の位置よりもシート搬送方向の上流側に配置され、前記シートを検出する検出部と、
前記検出部によって前記シートが検出されたタイミングに基づいて、前記無線タグに対する情報の読み書きに係る指示を行う指示部と、
を備えるシート搬送装置。
続きを表示（約 450 文字）【請求項２】
前記検出部は、シートに画像を転写する転写部よりもシート搬送方向の上流側に配置され、シート収容部から送り出されたシートを検出する、
請求項１に記載のシート搬送装置。
【請求項３】
前記転写部へシートを送出する際に、シートの送出タイミングを整合させるレジスト部を備え、
前記検出部は、シートが前記レジスト部へ到達することを検出する、
請求項２に記載のシート搬送装置。
【請求項４】
前記指示部は、前記レジスト部によってシートが整合されている際に、前記読書部に対して、前記無線タグに情報を書き込ませる書込指示を行う、
請求項３に記載のシート搬送装置。
【請求項５】
前記読み書きに係る指示に応じた読み書きの結果に基づく処理を行う処理部を備え、
前記処理部は、前記読み書きの結果が正常ではない場合、前記シートに画像を形成させない処理を行う、
請求項１～４のいずれか一項に記載のシート搬送装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、シート搬送装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、プリンターや複合機などの画像形成装置では、無線タグを備えたシートが使用されることがある。無線タグには、各種情報が書き込まれる。無線タグへの情報の書き込みは、例えば、シートが搬送される搬送経路上で行われる。
【０００３】
画像形成装置は、無線タグに対して情報の読み書きを行う。具体的には、画像形成装置は、無線タグへの情報の書込みを行うと、無線タグから情報の読込みを行う。ここで、従来技術では、シートと無線タグ通信装置との位置関係によっては、双方の電波が遮蔽されてしまい、無線タグへの情報の書込みや、無線タグからの情報の読込みを適切に行うことができないことがあった。
【０００４】
具体的には、例えば、無線タグへの情報の書込むタイミングによっては、無線タグからの情報の読込み時に、無線タグと無線タグ通信装置との双方の電波が遮蔽されてしまう位置関係となってしまうことがあり、これにより、無線タグから情報を適切に読込むことができないことがあった。このため、従来技術では、無線タグに対する情報の読み書きに係るエラーが多く発生してしまうことがあった。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－１４０２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、無線タグに対する情報の読み書きに係るエラーの発生を抑えることができる、シート搬送装置を提供することである。
【課題を解決するための手段】
【０００７】
実施形態のシート搬送装置は、読書部と、検出部と、指示部とを持つ。読書部は、搬送路上の所定の位置をシートが通過する際に、前記シートに設けられた無線タグに対する情報の読み書きを行う。検出部は、前記所定の位置よりもシート搬送方向の上流側に配置され、前記シートを検出する。指示部は、前記検出部によって前記シートが検出されたタイミングに基づいて、前記無線タグに対する情報の読み書きに係る指示を行う。
【図面の簡単な説明】
【０００８】
実施形態の画像形成装置の全体構成例を示す外観図。

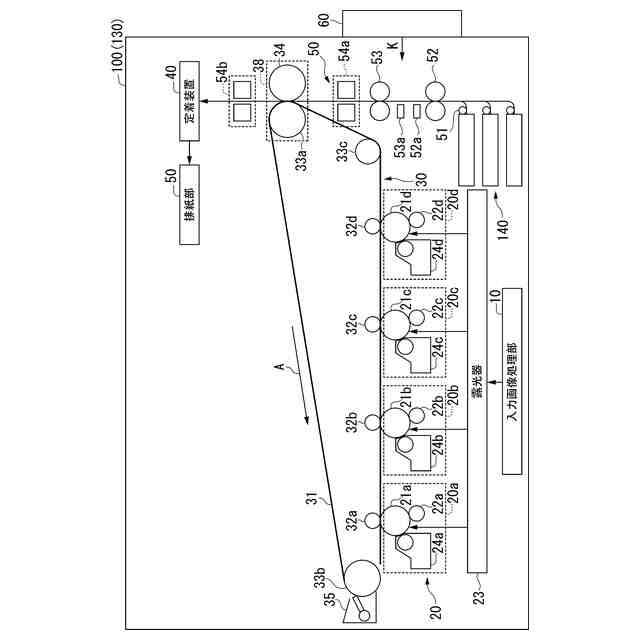

画像形成装置の内部構成の一例を示す図。

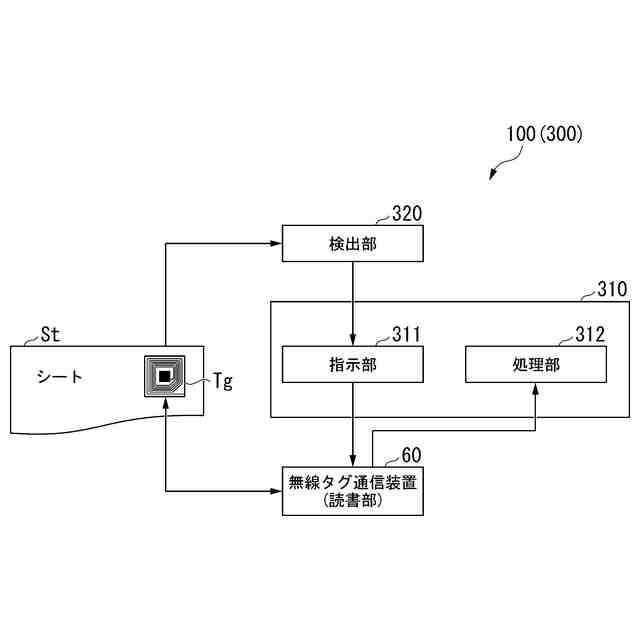

本実施形態のシート搬送装置の機能的構成の一例を示すブロック図。

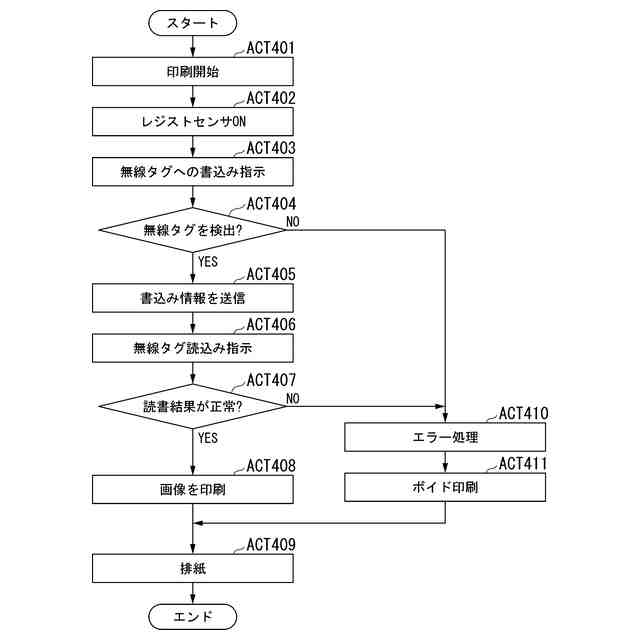

無線タグに対する情報の読み書きに係る処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、実施形態のシート搬送装置を、図面を参照して説明する。以下の説明では、同一又は類似の機能を有する構成に同一の符号を付す。また、重複した構成の説明は省略する場合がある。
【００１０】
先ず、図１を用いて、画像形成装置１００の全体構成について説明する。
図１は、実施形態の画像形成装置１００の全体構成例を示す外観図である。画像形成装置１００は、例えば複合機（ＭＦＰ：Multifunction Peripheral）である。画像形成装置１００は、例えば、オフィスなどのワークプレイスに配置される。図１に示すように、画像形成装置１００は、ディスプレイ１１０と、コントロールパネル１２０と、プリンター１３０と、シート収容部１４０と、画像読取部１５０とを備える。
（【００１１】以降は省略されています）
