公開番号2025095807
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212107
出願日2023-12-15
発明の名称画像形成システム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G06F 3/12 20060101AFI20250619BHJP(計算;計数)
要約【課題】ユーザの要望に沿ったイラストを媒体に印刷することができる画像形成システムを提供する。
【解決手段】実施形態によれば、画像形成システムは、サーバと画像形成装置とを有する。サーバは、第1通信インターフェースとプロセッサとを有する。第1通信インターフェースは、ネットワークを介して通信する。プロセッサは、第1通信インターフェースによりネットワークを介して通信する装置においてユーザが指定するイラスト生成条件でイラストを生成する。画像形成装置は、第2通信インターフェースとコントローラとプリンタとを有する。第2通信インターフェースは、サーバと通信する。コントローラは、第2通信インターフェースによりサーバからイラスト生成条件で生成されたイラストを取得する。プリンタは、サーバから取得したイラストを媒体に印刷する。
【選択図】図1
特許請求の範囲【請求項１】
サーバと画像形成装置とを有する画像形成システムであって、
前記サーバは、
ネットワークを介して通信する第１通信インターフェースと、
前記第１通信インターフェースにより前記ネットワークを介して通信する装置においてユーザが指定するイラスト生成条件でイラストを生成するプロセッサと、を有し、
前記画像形成装置は、
前記サーバと通信する第２通信インターフェースと、
前記第２通信インターフェースにより前記サーバから前記イラスト生成条件で生成されたイラストを取得するコントローラと、
前記サーバから取得した前記イラストを媒体に印刷するプリンタと、を有する、
画像形成システム。
続きを表示（約 680 文字）【請求項２】
前記サーバは、イラストレータごとのイラスト生成モデルを記憶するメモリを有し、
前記サーバの前記プロセッサは、前記ユーザが指定するイラストレータのイラスト生成モデルを用いて前記ユーザが指定する前記イラスト生成条件でイラストを生成する、
請求項１に記載の画像形成システム。
【請求項３】
前記サーバの前記プロセッサは、イラストレータごとのイラスト群を用いた機械学習によってイラストレータごとのイラスト生成モデルを作成する。
請求項２に記載の画像形成システム。
【請求項４】
前記サーバは、ユーザ情報を記憶するメモリを有し、
前記サーバの前記プロセッサは、前記メモリに記憶するユーザ情報によって認証したユーザが指定するイラスト生成条件で生成したイラストを記憶装置に保存し、
前記画像形成装置は、ユーザの操作を入力する入力デバイスを有し、
前記画像形成装置の前記コントローラは、前記入力デバイスを操作するユーザが前記サーバによって認証された場合に前記認証されたユーザが指定したイラスト生成条件で生成されたイラストを前記サーバから取得し、前記プリンタによって前記サーバから取得したイラストを前記入力デバイスで選択された前記媒体に印刷させる、
請求項１に記載の画像形成システム。
【請求項５】
前記画像形成装置の前記コントローラは、さらに、前記入力デバイスで選択された媒体に応じて前記イラストを画像処理する、
請求項４に記載の画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、画像形成システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
デジタル複合機などの画像形成装置は、通常の紙だけでなく、複数種類の特殊な媒体（特殊メディア）に画像を印刷する機能を有するものがある。従来、画像形成装置を用いて事前に用意されたイラストなどの画像を特殊メディアに印刷するサービスを提供するシステムがある。このようなシステムにおいて、画像形成装置は、事前に用意された著作権などの問題がない固定の画像からユーザが選択する画像を特殊メディアに印刷する。すなわち、従来のシステムは、画像形成装置で特殊メディアに印刷する画像が事前に用意された固定の画像から選択するものに限定されている問題がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１９９２５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記した課題を解決するために、ユーザの要望に沿ったイラストを媒体に印刷することができる画像形成システムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
実施形態によれば、画像形成システムは、サーバと画像形成装置とを有する。サーバは、第１通信インターフェースとプロセッサとを有する。第１通信インターフェースは、ネットワークを介して通信する。プロセッサは、第１通信インターフェースによりネットワークを介して通信する装置においてユーザが指定するイラスト生成条件でイラストを生成する。画像形成装置は、第２通信インターフェースとコントローラとプリンタとを有する。第２通信インターフェースは、サーバと通信する。コントローラは、第２通信インターフェースによりサーバからイラスト生成条件で生成されたイラストを取得する。プリンタは、サーバから取得したイラストを媒体に印刷する。
【図面の簡単な説明】
【０００６】
図１は、実施形態に係る画像形成システムの構成例を示す断面図である。

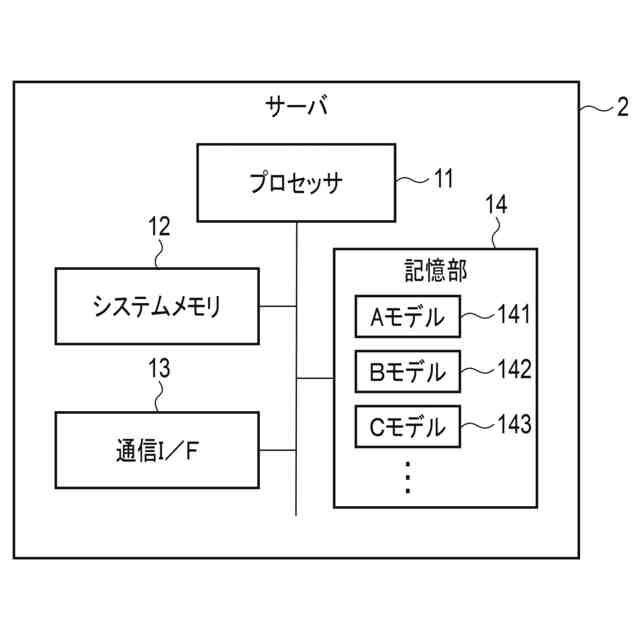

図２は、実施形態に係る画像形成システムにおけるサーバの構成例を示すブロック図である。

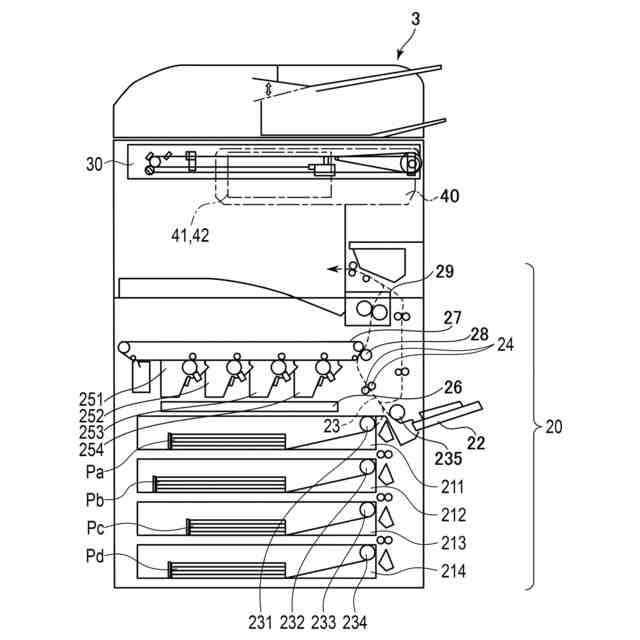

図３は、実施形態に係る画像形成装置としてのＭＦＰの構成例を示す断面図である。
図４は、実施形態に係る画像形成装置としてのＭＦＰにおける制御系の構成例を示すブロック図である。
図５は、実施形態に係る画像形成システムのサーバがイラストレータごとのイラスト生成モデルを作成するモデル作成処理を概略的に示す図である。
図６は、実施形態に係る画像形成システムのサーバがイラストレータごとのイラスト生成モデルを作成するモデル作成処理を説明するためのシーケンスである。

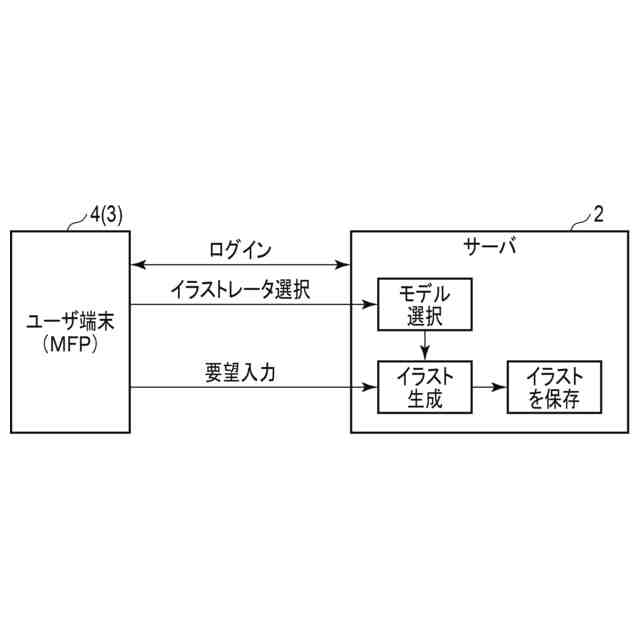

図７は、実施形態に係る画像形成システムのサーバがユーザの要望に応じたイラストを生成するイラスト生成処理を概略的に示す図である。

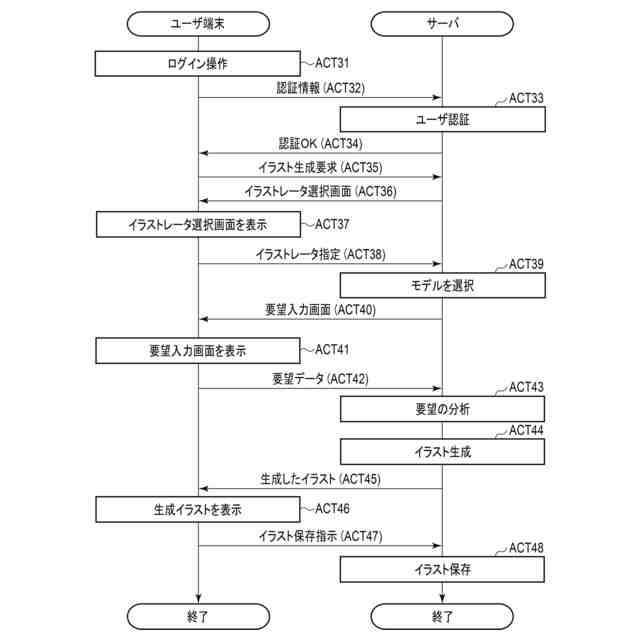

図８は、実施形態に係る画像形成システムのサーバがユーザの要望に応じたイラストを生成するイラスト生成処理を説明するためのシーケンスである。

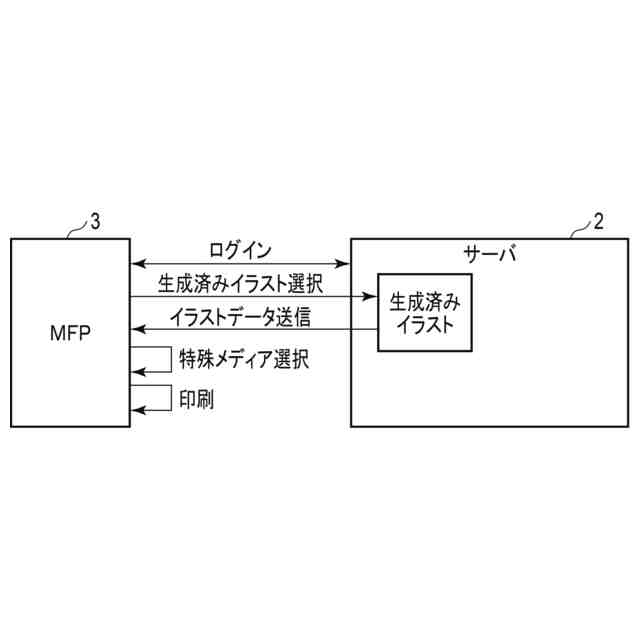

図９は、実施形態に係る画像形成システムのサーバが生成したイラストをＭＦＰが媒体に印刷するイラスト印刷処理を概略的に示す図である。
図１０は、実施形態に係る画像形成システムのサーバが生成したイラストをＭＦＰが媒体に印刷するイラスト印刷処理を説明するためのシーケンスである。
【発明を実施するための形態】
【０００７】
以下、本実施形態について、図面を参照しながら説明する。
まず、実施形態に係る画像形成システム１について概略的に説明する。

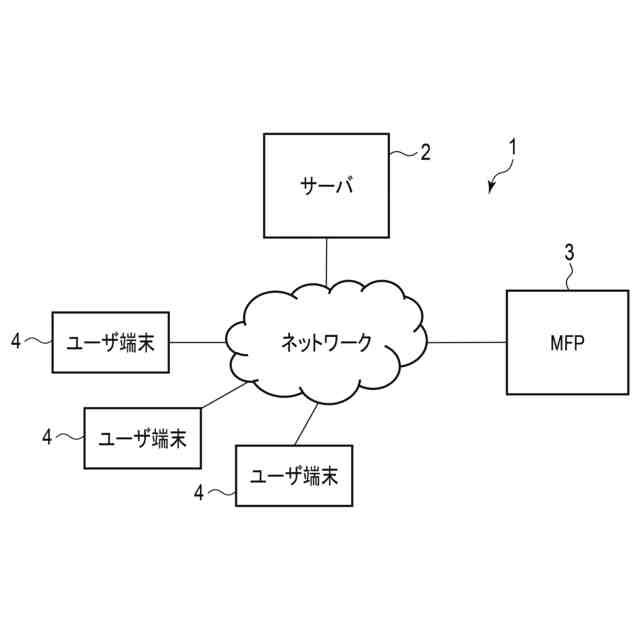

図１は、実施形態に係る画像形成システム１の構成例を概略的に示すブロック図である。
図１に示すように、画像形成システム１は、サーバ２、ＭＦＰ（デジタル複合機、Ｍｕｌｔｉ－ＦｕｎｃｔｉｏｎａｌＰｅｒｉｐｈｅｒａｌ）３、および、ユーザ端末４などにより構成される。画像形成システム１において、サーバ２は、ネットワークを介してＭＦＰ３およびユーザ端末４に接続する。
【０００８】
サーバ２は、印刷対象となる画像としてのイラスト（イラストレーション、Ｉｌｌｕｓｔｒａｔｉｏｎ）を提供する装置である。サーバ２は、印刷対象となるイラストを１つのコンテンツとして提供するプラットフォーム（コンテンツプラットフォーム）である。ただし、本実施形態において、イラストは、商業的な目的で使われる挿し絵に限定されるものではなく、絵画などを含んでも良いものとする。すなわち、本実施形態に係るイラストは、特定の作者（イラストレータ）が作成した広義の絵であるものとする。
【０００９】
サーバ２は、ネットワークを介してＭＦＰ３およびユーザ端末４と通信する。サーバ２は、アカウントごとに情報を管理する。サーバ２は、特定のアカウントでログインしたユーザからの要望（イラスト生成条件）に応じてイラストを生成する。また、サーバ２は、ユーザが指定する特定のイラストレータの個性を反映したイラストをユーザが指定するイラスト生成条件で生成する。
【００１０】
例えば、サーバ２は、事前に合意（第３者へのイラスト提供の合意）のとれたイラストレータから提供される学習用のイラストを取得する。ここで、学習用のイラストは、イラストレータが作成する絵の特徴が検出できるものであれば良く、絵画などを含んでも良い。サーバ２は、イラストレータごとの学習用イラスト群を用いて機械学習することによりイラストレータごとのイラスト生成モデル（イラスト生成用のプログラム）を生成する。
（【００１１】以降は省略されています）
