公開番号2025092697
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025061085,2023517157
出願日2025-04-02,2022-03-23
発明の名称非燃焼加熱式たばこ及び電気加熱式たばこ製品
出願人日本たばこ産業株式会社
代理人弁理士法人秀和特許事務所
主分類A24D 3/17 20200101AFI20250612BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】加熱により生成される成分のデリバリー量が改善された非燃焼加熱式たばこ等を提供する。
【解決手段】たばこロッド部と、マウスピース部とを備える棒状の非燃焼加熱式たばこであって、前記マウスピース部が、フィルター濾材を有するフィルターセグメントを備え、前記フィルター濾材が、周方向断面がY形状であり、かつ、単繊維デニールが8以上、12以下である繊維から構成される、非燃焼加熱式たばこ。
【選択図】図6
特許請求の範囲【請求項１】
たばこロッド部と、マウスピース部とを備える棒状の非燃焼加熱式たばこであって、
前記マウスピース部が、フィルター濾材を有するフィルターセグメントを備え、
前記フィルター濾材が、周方向断面がＹ形状であり、かつ、単繊維デニールが８以上、１２以下である繊維から構成される、非燃焼加熱式たばこ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、非燃焼加熱式たばこ及び電気加熱式たばこ製品に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
近年、シガレット（紙巻きたばこ）の代替品として、電気加熱式デバイスに挿入して使用する非燃焼加熱式たばこから構成される電気加熱式たばこ製品が開発されている（特許文献１）。該非燃焼加熱式たばこは、一般的に、たばこ刻みや香味成分を生成する材料等が巻紙により巻装されてなるたばこロッド、加熱によりたばこロッドから発生した成分を吸引するためのマウスピース、及びこれらを巻装するチップペーパーを備える。
一般的に、電気加熱式たばこ製品では、非燃焼加熱式たばこを電気加熱式デバイスに挿入した後、ヒーター部材を発熱させることにより、該ヒーター部材に接触する箇所を起点としてたばこロッドが加熱され、発生した成分が使用者にデリバリーされる。
【０００３】
加熱により発生する成分のデリバリーは、電気加熱式たばこ製品に限らず、シガレットでも重要な特性として考えられ、幅広く検討されてきた。
特許文献２には、多糖類のゲルに包含される揮発性含有剤をたばこロッドに添加することにより、初回パフ時の煙中に含まれる揮発性香料のデリバリー量を増やし、蔵置中にも揮発性香料の染み出しを生じることなく、かつ蔵置後の喫煙時に所望の揮発性香料デリバリー量を維持することができるシガレットが開示されている。
特許文献３には、たばこロッドの下流に配置されたフィルターに吸着剤又は液状吸収材を添加することにより、燃焼により生成する好ましくない成分を低減し、かつ良好な香味をデリバリーすることができるシガレットが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特表２０１５－５０８６７６号公報
国際公開第２０１１／１１８０４０号
国際公開第２００８／１４６５４８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の特許文献１及び２には、たばこロッド又はフィルターに特定の材料を添加することにより、揮発成分の量を調整し、所望の成分デリバリーを達成する技術が開示されている。このようなたばこに含まれる材料の観点から加熱により生成される成分のデリバリーを向上させる技術と比較して、フィルターを構成する材料の構造の観点から該成分のデリバリーを向上させる技術の検討は少なく、改善の余地がある。
また、電気加熱式たばこ製品は、燃焼を伴うシガレットと比較して、使用時の加熱温度が低く、生成される成分の量が少ないため、特に成分のデリバリー量の改善が望まれている。
そこで、本発明では、加熱により生成される成分のデリバリー量が改善された非燃焼加熱式たばこ及び電気加熱式たばこ製品を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明者らは、鋭意検討した結果、フィルターが有するフィルター濾材を構成する繊維を特定の形状及びサイズとすることにより、上記の課題を解決することができることを見出し、本発明に到達した。
【０００７】
すなわち、本発明の要旨は以下の通りである。
［１］たばこロッド部と、マウスピース部とを備える棒状の非燃焼加熱式たばこであって、
前記マウスピース部が、フィルター濾材を有するフィルターセグメントを備え、
前記フィルター濾材が、周方向断面がＹ形状であり、かつ、単繊維デニールが８以上、１２以下である繊維から構成される、非燃焼加熱式たばこ。
［２］前記フィルター濾材の密度が、０．０９ｇ／ｃｍ
３
以上、０．１４ｇ／ｃｍ
３
以下である、［１］に記載の非燃焼加熱式たばこ。
［３］下記の式（１）で表されるフィルター濾材の圧縮変化率Ｐが、８８％以上、９５％以下である、［１］又は［２］に記載の非燃焼加熱式たばこ。
Ｐ＝（Ｄ１×１００）／Ｄ２（１）
Ｐ（％）：圧縮変化率
Ｄ１（ｍｍ）：フィルター濾材が通気方向に垂直な方向に変形するように、長軸方向の単位長さ当たりの圧縮荷重３Ｎ／ｍｍ、圧縮時間１０秒の条件でフィルター濾材を圧縮した後の圧縮方向のフィルター濾材の直径
Ｄ２（ｍｍ）：圧縮前のフィルター濾材の平均直径
［４］前記フィルター濾材の長軸方向の長さが、５ｍｍ以上、２０ｍｍ以下である、［１］～［３］のいずれかに記載の非燃焼加熱式たばこ。
［５］前記フィルターセグメントの長軸方向の通気抵抗が、１．０ｍｍＨ
２
Ｏ／ｍｍ以上、４．０ｍｍＨ
２
Ｏ／ｍｍ以下である、［１］～［４］のいずれかに記載の非燃焼加熱式たばこ。
［６］前記フィルター濾材の内部に香料カプセルが配置される、［１］～［５］のいずれかに記載の非燃焼加熱式たばこ。
［７］ヒーター部材と、該ヒーター部材の電力源となる電池ユニットと、該ヒーター部材を制御するための制御ユニットとを備える電気加熱型デバイスと、該ヒーター部材に接触するように挿入される、［１］～［６］のいずれかに記載の非燃焼加熱式たばこと、から構成される、電気加熱式たばこ製品。
【発明の効果】
【０００８】
本発明によれば、加熱により生成される成分のデリバリー量が改善された非燃焼加熱式たばこ及び電気加熱式たばこ製品を提供することができる。
【図面の簡単な説明】
【０００９】

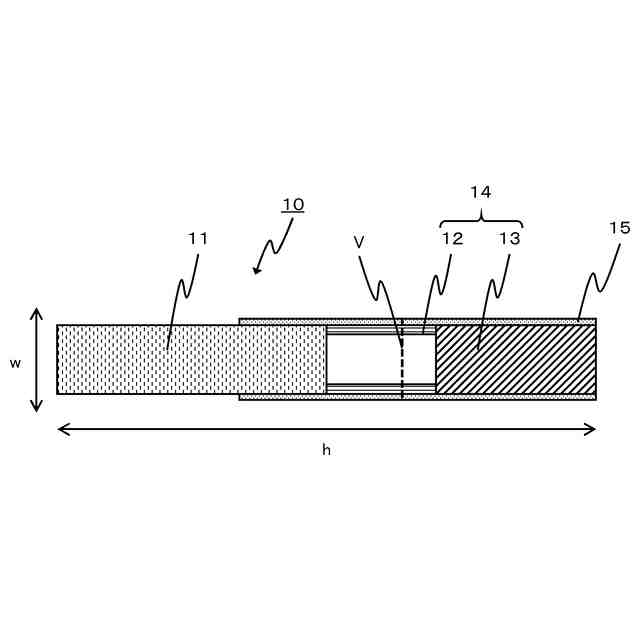

本発明の実施形態に係る非燃焼加熱式たばこの概略図である。

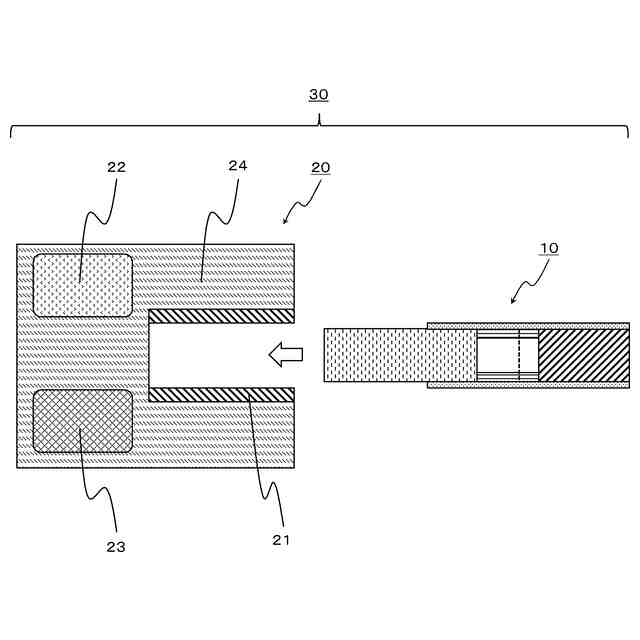

本発明の実施形態に係る電気加熱式たばこ製品の概略図である。

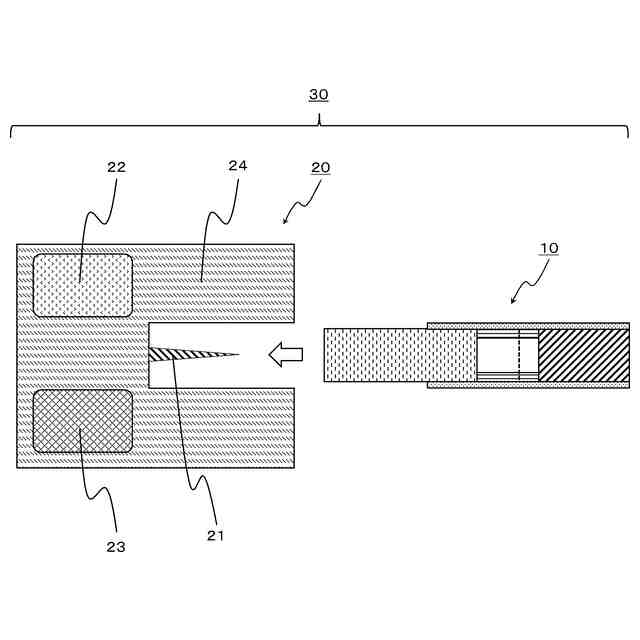

本発明の実施形態に係る電気加熱式たばこ製品の概略図である。

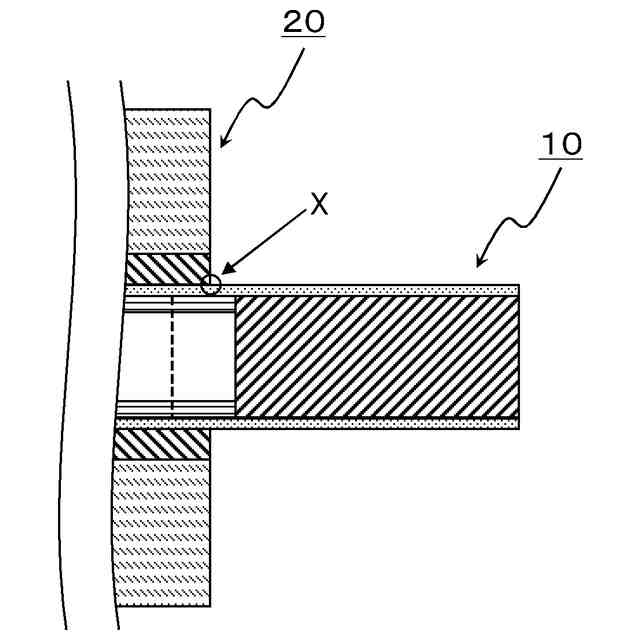

冷却セグメントと電気加熱式デバイスとが接触する領域の吸口端側の端部を説明するための図である。

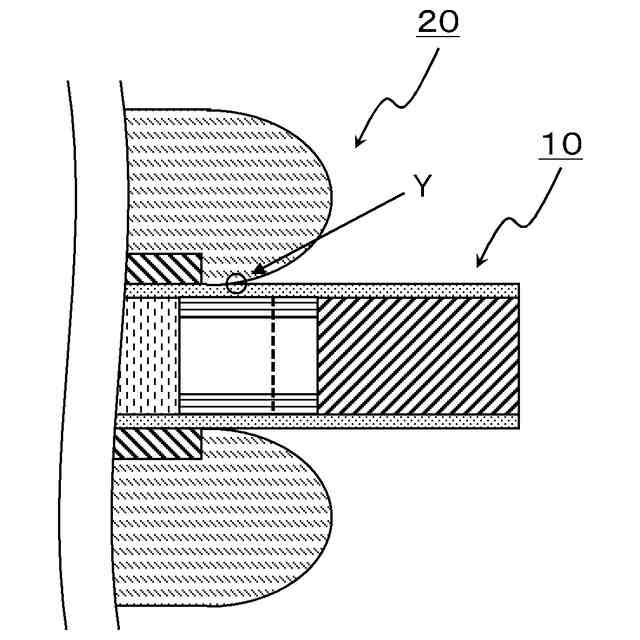

冷却セグメントと電気加熱式デバイスとが接触する領域の吸口端側の端部を説明するための図である。

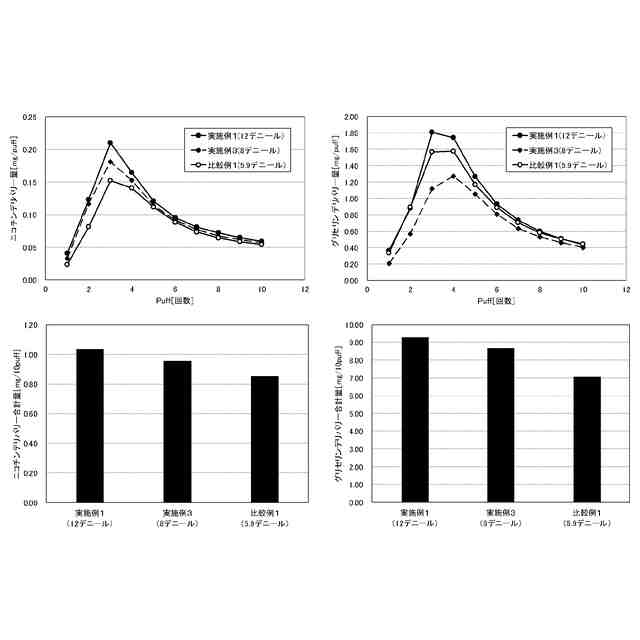

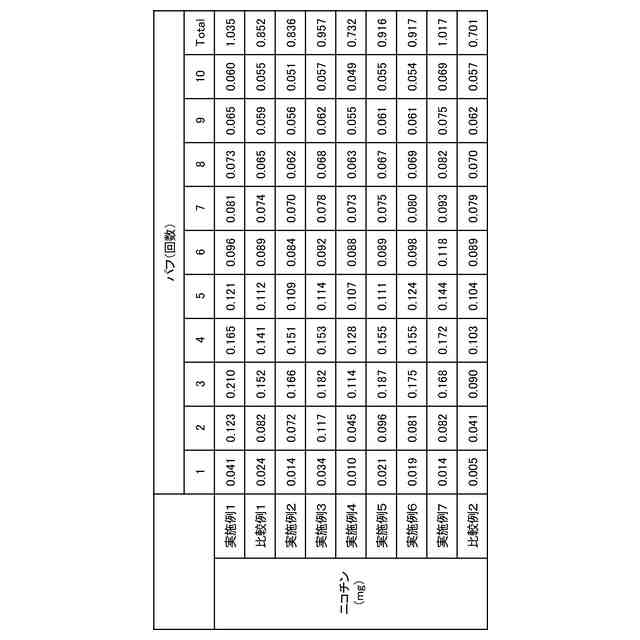

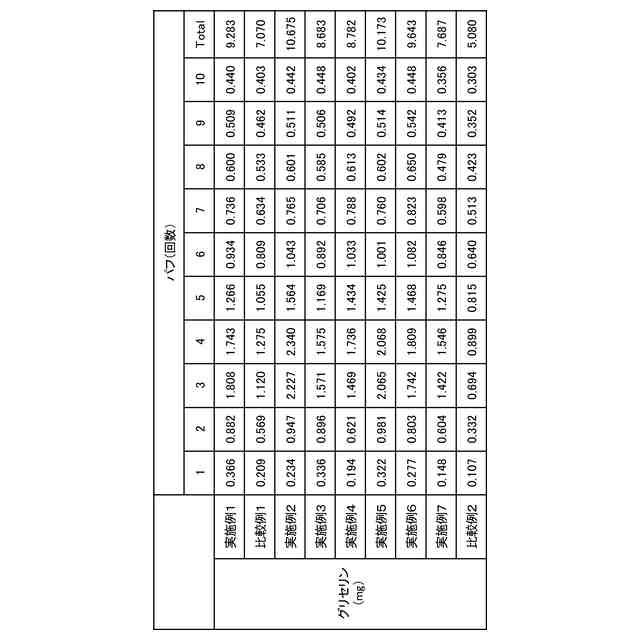

実施例におけるニコチン及びグリセリンのデリバリー量を示すグラフである。
実施例におけるニコチン及びグリセリンのデリバリー量を示すグラフである。
実施例におけるニコチン及びグリセリンのデリバリー量を示すグラフである。
実施例におけるニコチン及びグリセリンのデリバリー量を示すグラフである。
【発明を実施するための形態】
【００１０】
以下に本発明の実施形態を詳細に説明するが、これらの説明は本発明の実施形態の一例（代表例）であり、本発明はその要旨を超えない限りこれらの内容に限定されない。
また、本明細書において、「～」を用いてその前後に数値又は物性値を挟んで表現する場合、その前後の値を含むものとして用いることとする。
また、本明細書において、「複数」は、特段の断りがない限り、２以上であることを表す。
（【００１１】以降は省略されています）
