特許ウォッチ

公開番号2025092244
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023208005
出願日2023-12-08
発明の名称スクリューキャップの製造方法
出願人共同印刷株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B65D 41/00 20060101AFI20250612BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】容器製造において除外された不良品である容器廃材を使用しながら、所定の要求性能を示すスクリューキャップの製造方法を提供すること。
【解決手段】(A)ポリプロピレンと、(B)(b1)ポリエチレン及び(b2)エチレン・ビニルアルコール共重合体を含む容器廃材とを含む樹脂組成物を射出成形することを含み、前記樹脂組成物中の前記(B)容器廃材の含有割合が、前記樹脂組成物100質量部に対して5.0質量部以上20.0質量部以下である、スクリューキャップの製造方法。

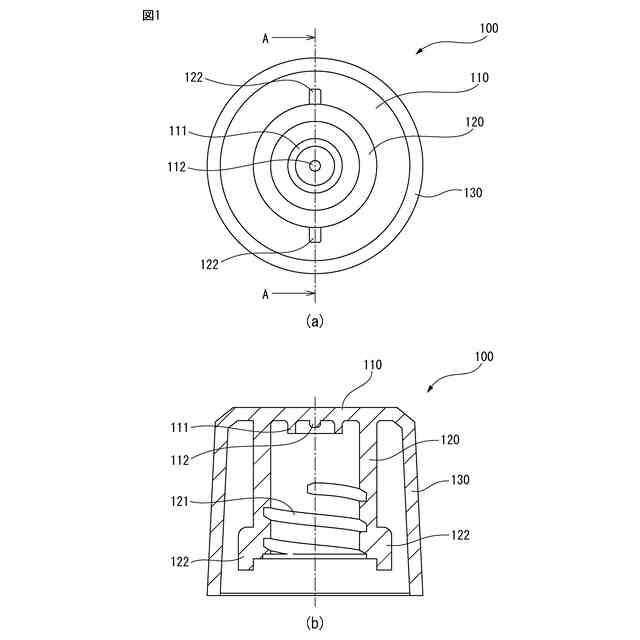

【選択図】図1
特許請求の範囲【請求項１】
（Ａ）ポリプロピレンと、
（Ｂ）（ｂ１）ポリエチレン及び（ｂ２）エチレン・ビニルアルコール共重合体を含む容器廃材と
を含む樹脂組成物を射出成形することを含み、
前記樹脂組成物中の前記（Ｂ）容器廃材の含有割合が、前記樹脂組成物１００質量部に対して５．０質量部以上２０．０質量部以下である、
スクリューキャップの製造方法。
続きを表示（約 1,400 文字）【請求項２】
前記（Ｂ）容器廃材が、（ｂ３）酸変性ポリエチレンを更に含む、請求項１に記載の製造方法。
【請求項３】
前記（Ｂ）容器廃材中の前記（ｂ１）ポリエチレンの含有割合が、前記（Ｂ）容器廃材の全質量を基準として、８０．０質量％以上９７．０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ２）エチレン・ビニルアルコール共重合体の含有割合が、前記（Ｂ）容器廃材の全質量を基準として、３．０質量部以上２０質量％以下である、
請求項１に記載の製造方法。
【請求項４】
前記（Ｂ）容器廃材中の前記（ｂ１）ポリエチレンの含有割合が、前記（Ｂ）容器廃材の全質量を基準として、８０．０質量％以上９７．０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ２）エチレン・ビニルアルコール共重合体の含有割合が、前記（Ｂ）容器廃材の全質量を基準として、３．０質量部以上２０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ３）酸変性ポリエチレンの質量割合が、前記（Ｂ）容器廃材の全質量を基準として、０．３質量％以上５．０質量％以下である、
請求項２に記載の製造方法。
【請求項５】
前記（Ａ）ポリプロピレンが、ランダムコポリマー型のポリプロピレンである、請求項１～４のいずれか一項に記載の製造方法。
【請求項６】
（Ａ）ポリプロピレンと、
（Ｂ）（ｂ１）ポリエチレン及び（ｂ２）エチレン・ビニルアルコール共重合体を含む容器廃材と
を含む樹脂組成物から成り、
前記樹脂組成物中の前記（Ｂ）容器廃材の含有割合が、前記樹脂組成物１００質量部に対して５．０質量部以上２０．０質量部以下である、
スクリューキャップ。
【請求項７】
前記（Ｂ）容器廃材が、（ｂ３）酸変性ポリエチレンを更に含む、請求項６に記載のスクリューキャップ。
【請求項８】
前記（Ｂ）容器廃材中の前記（ｂ１）ポリエチレンの含有割合が、前記（Ｂ）容器廃材の全質量を基準として、８０．０質量％以上９７．０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ２）エチレン・ビニルアルコール共重合体の含有割合が、前記（Ｂ）容器廃材の全質量を基準として、３．０質量部以上２０質量％以下である、
請求項６に記載のスクリューキャップ。
【請求項９】
前記（Ｂ）容器廃材中の前記（ｂ１）ポリエチレンの含有割合が、前記（Ｂ）容器廃材の全質量を基準として、８０．０質量％以上９７．０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ２）エチレン・ビニルアルコール共重合体の含有割合が、前記（Ｂ）容器廃材の全質量を基準として、３．０質量部以上２０質量％以下であり、
前記（Ｂ）容器廃材中の前記（ｂ３）酸変性ポリエチレンの質量割合が、前記（Ｂ）容器廃材の全質量を基準として、０．３質量％以上５．０質量％以下である、
請求項７に記載のスクリューキャップ。
【請求項１０】
（Ａ）ポリプロピレン８０．０質量％以上９５．０質量％以下、
（ｂ１）ポリエチレン４．０質量％以上１９．５質量％以下、
（ｂ２）エチレン・ビニルアルコール共重合体０．１５質量％以上４．０質量％以下
を含む樹脂組成物から成る、スクリューキャップ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スクリューキャップの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
食品、薬品等の容器本体及びキャップには、合成樹脂を主成分とする容器が使用されることが多い。
【０００３】
容器本体として、例えば、ブローボトル、ブローチューブ等が知られている。ブローボトル、ブローチューブ等は、機能の異なる複数の層が積層されており、内容物に応じた容器特性を発現し易く、また、ブロー成形によって高い効率で安価に製造できることから、飲料、調味料、化粧品等の容器として多用されている。
【０００４】
一方、キャップの材料として、例えば、ポリオレフィンを含む樹脂組成物を用いることが知られている。例えば、特許文献１には、熱可塑性に優れるポリプロピレンと、ガスバリア性に優れるエチレン・ビニルアルコール共重合体を含む樹脂組成物を用いて、容器用キャップを製造することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－２４８１３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
合成樹脂、又はその組成物を容器本体の形状に成形する際には、偏肉、バリ、気泡、クラック、異物等の不具合が起こることがある。このような不都合が発生した容器は、不良品として、容器の製品検査で除外される。
【０００７】
容器製造において除外された不良品は、製品として出荷されない。不良品は、リサイクラー（再資源化事業者）に安価で売却される容器、又は有償で廃棄される容器廃材として扱われる。特に多層の容器は、機能の異なる複数の材料の層が積層されており、各層の分離が困難であるため、バージン材料に混合して使用することが容易ではない。
【０００８】
また、キャップの材料は、容器のキャップとして要求される機械的及び化学的性能を有することが要求されるため、リサイクル品をブレンドすると、キャップとしての要求性能が損なわれる懸念がある。
【０００９】
一方、キャップの形式としては、ヒンジキャップ、スクリューキャップ、バヨネット式キャップ等が知られている。このうち、スクリューキャップは、携帯用容器に適している。
【００１０】
本発明は、上記の事情に鑑みてなされたものである。本発明の目的は、容器製造において除外された不良品である容器廃材を使用しながら、所定の要求性能を示すスクリューキャップの製造方法を提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）

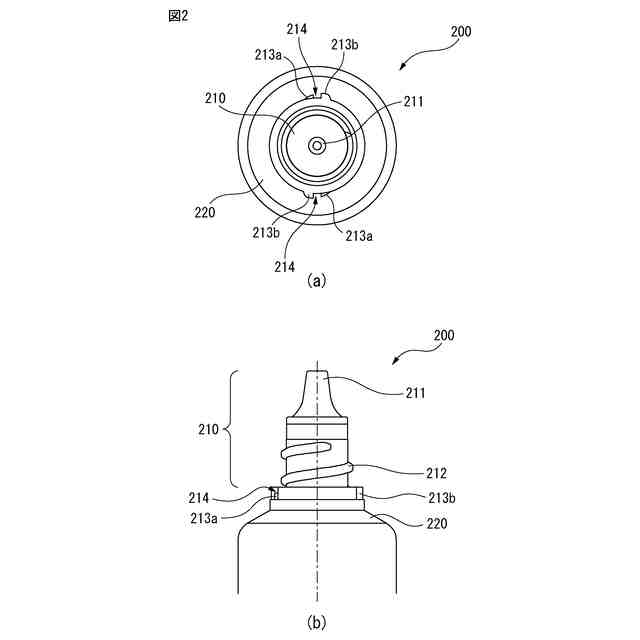

関連特許
