公開番号2025090913
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205779
出願日2023-12-06
発明の名称印刷装置収容体および収容箱
出願人ブラザー工業株式会社
代理人個人
主分類B65D 85/68 20060101AFI20250611BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収容箱に収容した印刷装置の表示画面を適切に保護することができる印刷装置収容体および収容箱を提供する。

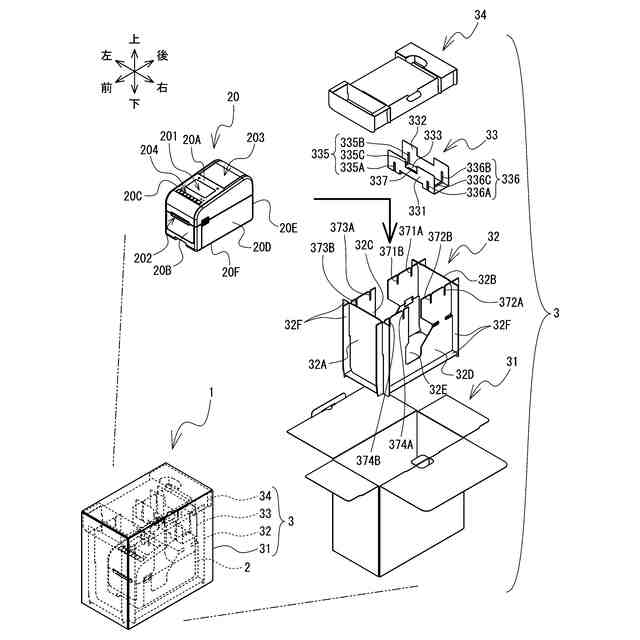

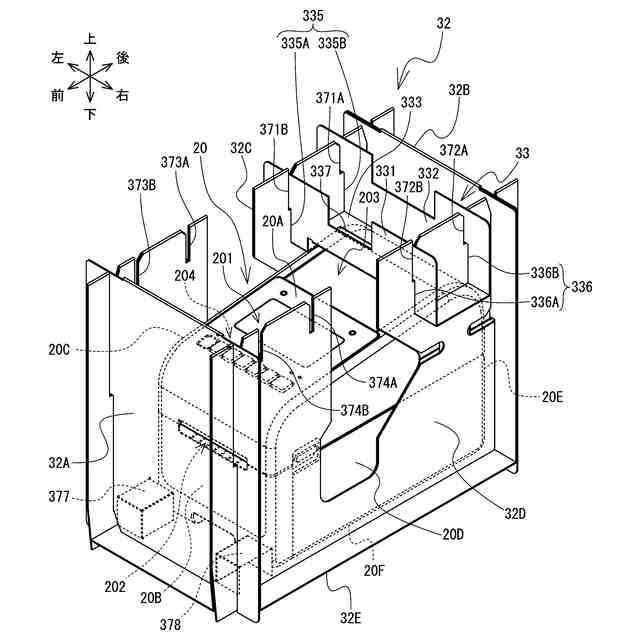

【解決手段】印刷装置20を収容した保護部材32を収容箱本体に収容することで、印刷装置20の左面20Cと収容箱本体の内面との間に左保護部32Cを配置でき、右面20Dと収容箱本体の内面との間に右保護部32Dを配置できる。印刷装置20の上面20Aには表示画面201が配置されている。保護部材32内で印刷装置20が上方に移動するのを抑制するため、左保護部32Cと右保護部32Dの間に規制部材33を掛け渡す。この場合に、規制部材33は、印刷装置20の上面20Aのうち、表示画面201の配置位置ではない部分と対向する位置に配置する。
【選択図】図6
特許請求の範囲【請求項１】
被印刷媒体への印刷を行う印刷装置と、
前記印刷装置を収容する収容箱と、
を備えた印刷装置収容体であって、
前記収容箱は、
収容箱本体と、
前記印刷装置の第１側面と前記収容箱本体の間に配置される第１保護部材と、
前記印刷装置の前記第１側面と対向する第２側面と前記収容箱本体の間に配置される第２保護部材と、
前記第１保護部材の上端と前記第２保護部材の上端に掛け渡され、前記印刷装置の上方への移動を規制する規制部材と、
を備え、
前記印刷装置は、上面の一部に表示画面が上向きに配置されており、
前記規制部材は、前記上面のうち、前記一部と異なる部分と対向する位置に配置されていること
を特徴とする印刷装置収容体。
続きを表示（約 2,000 文字）【請求項２】

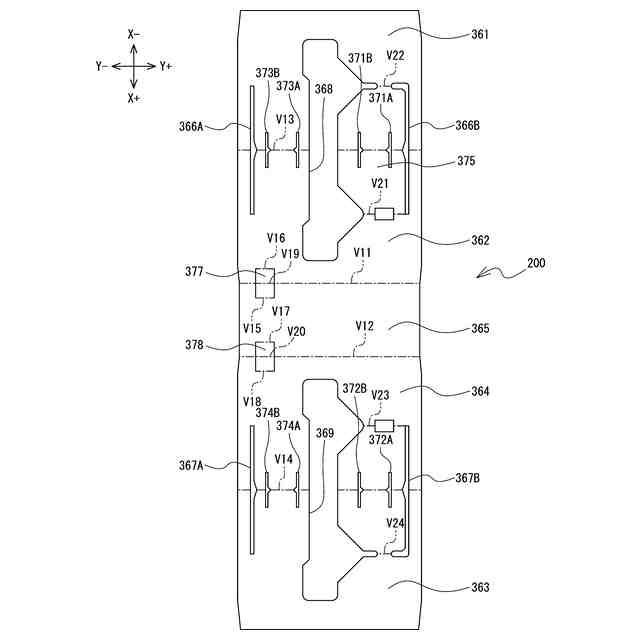

前記第１保護部材の上端は、前記印刷装置の前記第１側面と前記第２側面の対向方向に交差する交差方向の一方側に、前記規制部材が嵌め込まれる第１溝を有し、
前記第２保護部材の上端は、前記交差方向の一方側に、前記規制部材が嵌め込まれる第２溝を有し、
前記規制部材は、前記上面のうち、前記交差方向の他方側に前記表示画面が配置された前記印刷装置が前記収容箱に収容される場合に、前記第１溝および前記第２溝に嵌め込まれ、前記第１保護部材の上端と前記第２保護部材の上端に掛け渡されること
を特徴とする請求項１に記載の印刷装置収容体。
【請求項３】
前記第１保護部材の上端は、前記交差方向の他方側に、前記規制部材が嵌め込まれる第３溝を有し、
前記第２保護部材の上端は、前記交差方向の他方側に、前記規制部材が嵌め込まれる第４溝を有し、
前記規制部材は、前記上面のうち、前記交差方向の一方側に前記表示画面が配置された前記印刷装置が前記収容箱に収容される場合に、前記第３溝および前記第４溝に嵌め込まれ、前記第１保護部材の上端と前記第２保護部材の上端に掛け渡されること
を特徴とする請求項２に記載の印刷装置収容体。
【請求項４】
前記印刷装置は、前記交差方向の他方側に、前記被印刷媒体を排出する排出口が形成された排出面を有し、
前記排出面は、前記排出口から排出される前記被印刷媒体を切断する切断装置を取り付け可能であり、
前記第１保護部材および前記第２保護部材は、前記交差方向の他方側に、前記排出面を位置決めする位置に突出する突出状態と、前記排出面を位置決めしない位置に退避する退避状態との間で出退する位置決部を有し、
前記位置決部は、
前記排出面に前記切断装置が取り付けられた場合、前記退避状態に設定され、
前記排出面に前記切断装置が取り付けられていない場合、前記突出状態に設定されること
を特徴とする請求項３に記載の印刷装置収容体。
【請求項５】
前記印刷装置は、
前記対向方向に延びる把持部と、
前記把持部の一端に接続し、前記第１側面に回動可能に支持される第１支持部と、
前記把持部の他端に接続し、前記第２側面に回動可能に支持される第２支持部と、
を有するハンドルを備え、
前記第１保護部材は、前記収容箱に収容される場合に前記第１支持部が配置される位置に対応する部分であり、折り曲げることにより、前記第１支持部の配置領域を確保する第１折曲部を有し、
前記第２保護部材は、前記収容箱に収容される場合に前記第２支持部が配置される位置に対応する部分であり、折り曲げることにより、前記第２支持部の配置領域を確保する第２折曲部を有し、
前記第１溝は、前記第１折曲部に形成され、
前記第２溝は、前記第２折曲部に形成されたこと
を特徴とする請求項３に記載の印刷装置収容体。
【請求項６】
前記印刷装置の前記上面は、前記交差方向に傾斜する部分を有し、
前記規制部材は、
前記第１溝または前記第４溝に嵌め込む第１嵌込部と、
前記第２溝または前記第３溝に嵌め込む第２嵌込部と、
を有し、

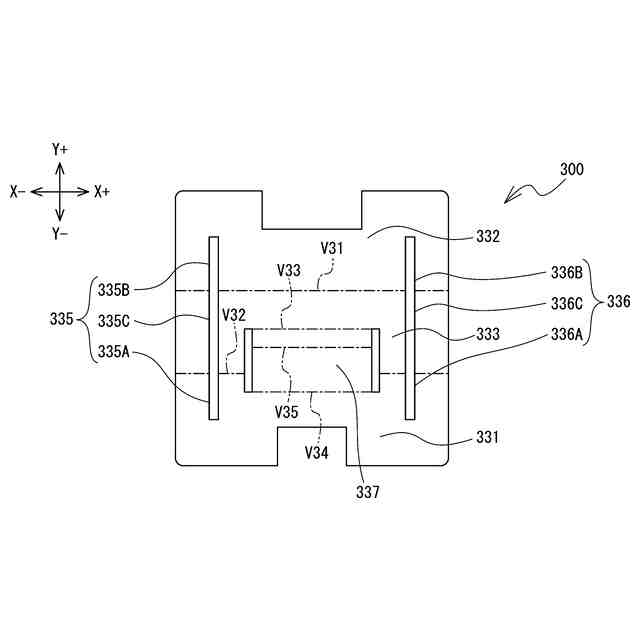

前記第１嵌込部および前記第２嵌込部のそれぞれは、前記規制部材の嵌め込みの向きを規定するための長さの異なる２つの溝部を有し、
前記第１嵌込部が前記第１溝または前記第４溝に嵌め込まれ、前記第２嵌込部が前記第２溝または前記第３溝に嵌め込まれた場合、前記規制部材は、前記上面の傾斜する部分に沿う形態で前記上面と対向する位置に配置され、
前記第１嵌込部が前記第２溝または前記第３溝に嵌め込まれ、前記第２嵌込部が前記第１溝または前記第４溝に嵌め込まれた場合、前記規制部材は、前記上面の傾斜する部分に沿わない形態で前記上面と対向する位置に配置されること
を特徴とする請求項３に記載の印刷装置収容体。
【請求項７】
被印刷媒体への印刷を行う印刷装置を収容する収容箱であって、
収容箱本体と、
前記印刷装置の第１側面と前記収容箱本体の間に配置される第１保護部材と、
前記印刷装置の前記第１側面と対向する第２側面と前記収容箱本体の間に配置される第２保護部材と、
前記第１保護部材の上端と前記第２保護部材の上端に掛け渡され、前記印刷装置の上方への移動を規制する規制部材と、
を備え、
前記印刷装置は、上面の一部に表示画面が上向きに配置されており、
前記規制部材は、前記上面のうち、前記一部と異なる部分と対向する位置に配置されていること
を特徴とする収容箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置収容体に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
印刷装置は収容箱に収容され、印刷装置収容体として出荷される。例えば特許文献１は、梱包箱の内部空間を内装部材で仕切り、プリンタと付属品をそれぞれの空間に収容する。プリンタは、内装部材で仕切られた空間に収容されることによって移動の自由度が少なく、梱包箱内でのプリンタの側方への移動が制限される。また、プリンタの表示画面は上面に設けられている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／１９８７４８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１において、内装部材はプリンタの梱包箱内での上下方向への移動を制限しない。仮に梱包箱内でプリンタの上部にプリンタの移動を制限する部材を配置した場合、運搬時の振動でプリンタの表示画面が部材に接触し、表示画面に傷を生じたり破損したりする可能性がある。
【０００５】
本発明の目的は、収容箱に収容した印刷装置の表示画面を適切に保護することができる印刷装置収容体および収容箱を提供することである。
【課題を解決するための手段】
【０００６】
本発明の第一態様によれば、被印刷媒体への印刷を行う印刷装置と、前記印刷装置を収容する収容箱と、を備えた印刷装置収容体であって、前記収容箱は、収容箱本体と、前記印刷装置の第１側面と前記収容箱本体の間に配置される第１保護部材と、前記印刷装置の前記第１側面と対向する第２側面と前記収容箱本体の間に配置される第２保護部材と、前記第１保護部材の上端と前記第２保護部材の上端に掛け渡され、前記印刷装置の上方への移動を規制する規制部材と、を備え、前記印刷装置は、上面の一部に表示画面が上向きに配置されており、前記規制部材は、前記上面のうち、前記一部と異なる部分と対向する位置に配置されていることを特徴とする印刷装置収容体が提供される。印刷装置は、第１保護部材と第２保護部材によって保護された状態で、収容箱本体に収容される。規制部材は第１保護部材の上端と第２保護部材の上端に掛け渡され、印刷装置の上面のうち、表示画面が配置されていない部分と対向する位置に配置される。故に規制部材は表示画面に接触することなく、収容箱内での印刷装置の上方への移動を規制することができる。
【０００７】
第一態様において、前記第１保護部材の上端は、前記印刷装置の前記第１側面と前記第２側面の対向方向に交差する交差方向の一方側に、前記規制部材が嵌め込まれる第１溝を有し、前記第２保護部材の上端は、前記交差方向の一方側に、前記規制部材が嵌め込まれる第２溝を有し、前記規制部材は、前記上面のうち、前記交差方向の他方側に前記表示画面が配置された前記印刷装置が前記収容箱に収容される場合に、前記第１溝および前記第２溝に嵌め込まれ、前記第１保護部材の上端と前記第２保護部材の上端に掛け渡されてもよい。上面のうち、交差方向の他方側に表示画面が配置された印刷装置の場合、交差方向の一方側の上面には、表示画面が配置されていない。この形態の印刷装置が収容箱に収容される場合、規制部材は、第１保護部材の交差方向一方側の上端に形成された第１溝と、第２保護部材の交差方向一方側の上端に形成された第２溝に嵌め込まれて掛け渡される。すなわち規制部材は、印刷装置の上面のうち、表示画面が配置されていない部分と対向する位置に配置される。故に規制部材は、表示画面に接触することなく、収容箱内での印刷装置の上方への移動を規制することができる。
【０００８】

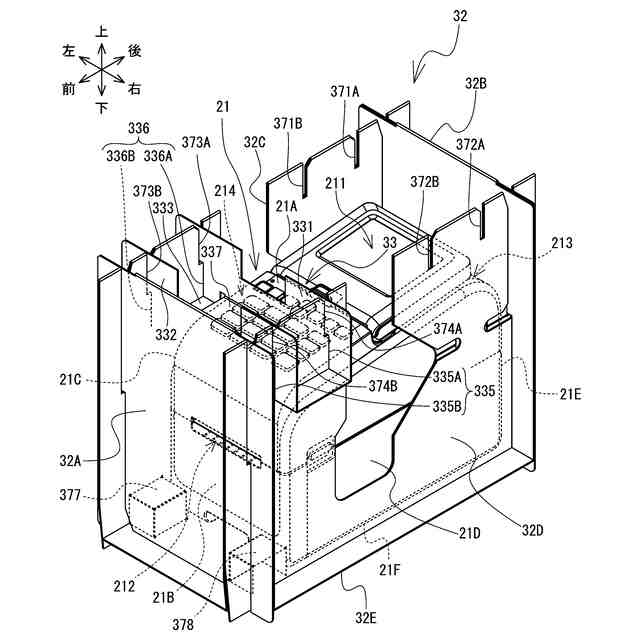

第一態様において、前記第１保護部材の上端は、前記交差方向の他方側に、前記規制部材が嵌め込まれる第３溝を有し、前記第２保護部材の上端は、前記交差方向の他方側に、前記規制部材が嵌め込まれる第４溝を有し、前記規制部材は、前記上面のうち、前記交差方向の一方側に前記表示画面が配置された前記印刷装置が前記収容箱に収容される場合に、前記第３溝および前記第４溝に嵌め込まれ、前記第１保護部材の上端と前記第２保護部材の上端に掛け渡されてもよい。上面のうち、交差方向の一方側に表示画面が配置された印刷装置の場合、交差方向の他方側の上面には、表示画面が配置されていない。この形態の印刷装置が収容箱に収容される場合、規制部材は、第１保護部材の交差方向他方側の上端に形成された第３溝と、第２保護部材の交差方向他方側の上端に形成された第４溝に嵌め込まれて掛け渡される。すなわち規制部材は、印刷装置の上面のうち、表示画面が配置されていない部分と対向する位置に配置される。故に規制部材は、表示画面に接触することなく、収容箱内での印刷装置の上方への移動を規制することができる。
【０００９】
第一態様において、前記印刷装置は、前記交差方向の他方側に、前記被印刷媒体を排出する排出口が形成された排出面を有し、前記排出面は、前記排出口から排出される前記被印刷媒体を切断する切断装置を取り付け可能であり、前記第１保護部材および前記第２保護部材は、前記交差方向の他方側に、前記排出面を位置決めする位置に突出する突出状態と、前記排出面を位置決めしない位置に退避する退避状態との間で出退する位置決部を有し、前記位置決部は、前記排出面に前記切断装置が取り付けられた場合、前記退避状態に設定され、前記排出面に前記切断装置が取り付けられていない場合、前記突出状態に設定されてもよい。位置決部は、切断装置が取り付けられていない印刷装置の排出面を、第１保護部材および第２保護部材に対して位置決めする。切断装置が取り付けられた場合、排出面は、切断装置によって、第１保護部材および第２保護部材に対して位置決められる。故に印刷装置の上面と、第１保護部材および第２保護部材との位置関係は、切断装置の有無にかかわらず維持される。よって規制部材は、切断装置の有無に関わらず、印刷装置の上面において対向する位置を所定の位置とすることができる。
【００１０】

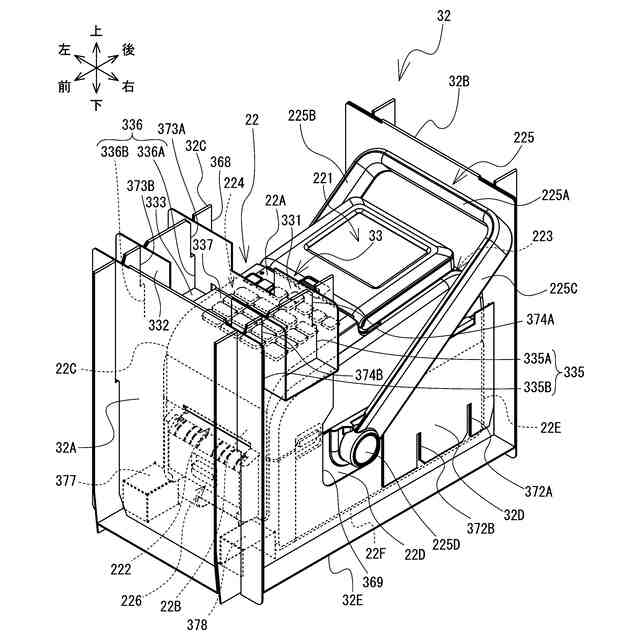

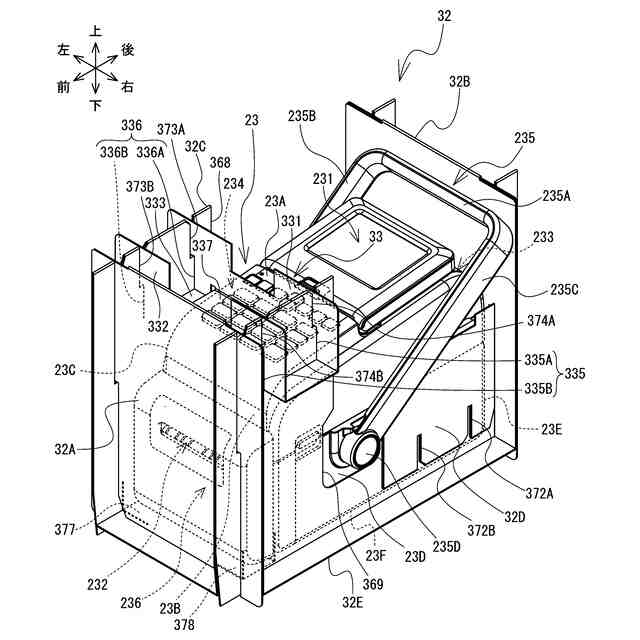

第一態様において、前記印刷装置は、前記対向方向に延びる把持部と、前記把持部の一端に接続し、前記第１側面に回動可能に支持される第１支持部と、前記把持部の他端に接続し、前記第２側面に回動可能に支持される第２支持部と、を有するハンドルを備え、前記第１保護部材は、前記収容箱に収容される場合に前記第１支持部が配置される位置に対応する部分であり、折り曲げることにより、前記第１支持部の配置領域を確保する第１折曲部を有し、前記第２保護部材は、前記収容箱に収容される場合に前記第２支持部が配置される位置に対応する部分であり、折り曲げることにより、前記第２支持部の配置領域を確保する第２折曲部を有し、前記第１溝は、前記第１折曲部に形成され、前記第２溝は、前記第２折曲部に形成されてもよい。第１保護部材と第２保護部材は、第１折曲部と第２折曲部のそれぞれを折り曲げることで、収容箱内で、ハンドルの第１支持部と第２支持部を配置可能な配置領域を確保することができる。第１折曲部と第２折曲部にはそれぞれ第１溝と第２溝が形成されており、第１折曲部と第２折曲部を折り曲げることで、規制部材は、第１溝と第２溝に嵌め込むことができない。この場合に規制部材は、第３溝と第４溝に嵌め込まれることで、印刷装置の上面と対向する位置に配置され、収容箱内での印刷装置の上方への移動を規制することができる。
（【００１１】以降は省略されています）
