公開番号2025096573
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025066708,2021062497
出願日2025-04-15,2021-04-01
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人
主分類G03G 21/18 20060101AFI20250619BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】第1色、第2色、第3色の現像ローラを、所定のずれたタイミングで圧接させ、または、離間させる。

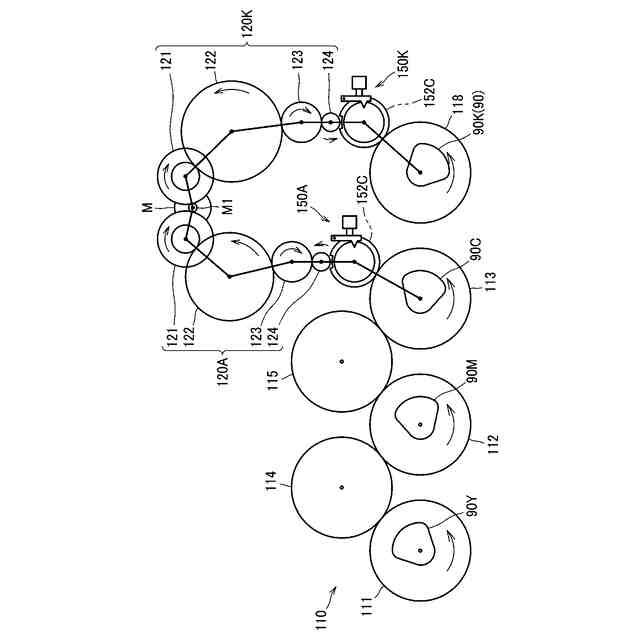

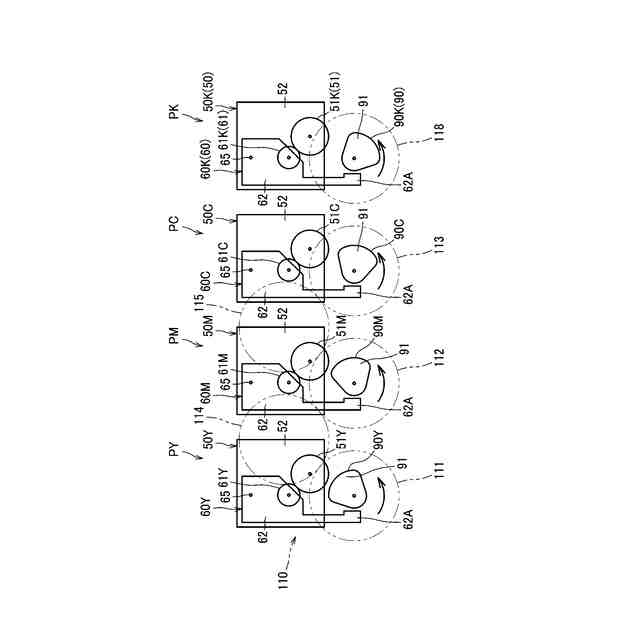

【解決手段】画像形成装置は、第1カム90Y、第2カム90Mおよび第3カム90Cを機械的に連動して回転させるカラー連動ギヤ列110であって、第1カム90Y、第2カム90Mおよび第3カム90Cの位相がずれた状態を維持して各カム90を連動させるカラー連動ギヤ列110と、モータMの駆動力を第4カム90Kに伝達させるモノクロ伝達ギヤ列120Kと、モノクロ伝達ギヤ列120KによりモータMから第4カム90Kに駆動力を伝達するか否かを切り替えるモノクロクラッチ150Kと、モータMの駆動力をカラー連動ギヤ列110に伝達させるカラー伝達ギヤ列120Aと、カラー伝達ギヤ列120AによりモータMからカラー連動ギヤ列110に駆動力を伝達するか否かを切り替えるカラークラッチ150Aと、を備える。
【選択図】図4
特許請求の範囲【請求項１】
第１色、第２色、第３色、第４色のそれぞれに対応する複数のプロセスユニットであって、各プロセスユニットは、現像ローラを有する現像ユニットと、感光ドラムを有するドラムユニットを備える、複数のプロセスユニットと、
前記複数のプロセスユニットの各感光ドラムと対面して配置されたベルトを有する転写ユニットと、
モータと、
第１色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第１カムと、
第２色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第２カムと、
第３色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第３カムと、
第４色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第４カムと、
前記第１カム、前記第２カムおよび前記第３カムを機械的に連動して回転させるカラー連動ギヤ列であって、前記第１カム、前記第２カムおよび前記第３カムの位相がずれた状態を維持して各カムを連動させるカラー連動ギヤ列と、
前記モータの駆動力を前記第４カムに伝達させるモノクロ伝達ギヤ列と、

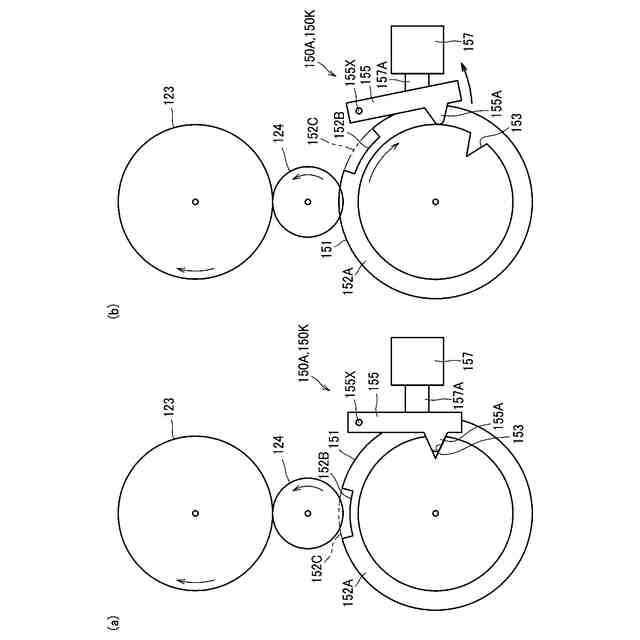

前記モノクロ伝達ギヤ列により前記モータから前記第４カムに駆動力を伝達するか否かを切り替えるモノクロクラッチと、
前記モータの駆動力を前記カラー連動ギヤ列に伝達させるカラー伝達ギヤ列と、
前記カラー伝達ギヤ列により前記モータから前記カラー連動ギヤ列に駆動力を伝達するか否かを切り替えるカラークラッチと、を備えることを特徴とする画像形成装置。
続きを表示（約 2,400 文字）【請求項２】
前記プロセスユニットは、前記現像ユニットを、前記現像ローラが対応する前記感光ドラムに圧接する圧接位置と、前記現像ローラが対応する前記感光ドラムから離間する離間位置との間で揺動可能なように、前記ドラムユニットに連結させるヒンジを有することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記カラー連動ギヤ列は、
前記第１カムと一体に回転する第１カムギヤと、
前記第２カムと一体に回転する第２カムギヤと、
前記第３カムと一体に回転する第３カムギヤと、
前記第１カムギヤと前記第２カムギヤを連結するアイドルギヤである１－２アイドルギヤと、
前記第２カムギヤと前記第３カムギヤを連結するアイドルギヤである２－３アイドルギヤと、
を有し、
前記第１カム、前記第２カム、前記第３カムおよび前記第４カムは、前記ベルトの、前記感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、前記第１カム、前記第２カム、前記第３カム、前記第４カムの順に配置され、
前記カラー伝達ギヤ列は、前記第３カムギヤと係合することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項４】
前記カラー連動ギヤ列は、
前記第１カムと一体に回転する第１カムギヤと、
前記第２カムと一体に回転する第２カムギヤと、
前記第３カムと一体に回転する第３カムギヤと、
前記第１カムギヤと前記第２カムギヤを連結するアイドルギヤである１－２アイドルギヤと、
前記第２カムギヤと前記第３カムギヤを連結するアイドルギヤである２－３アイドルギヤと、
を有し、
前記第１カム、前記第２カム、前記第３カムおよび前記第４カムは、前記ベルトの、前記感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、前記第１カム、前記第２カム、前記第３カム、前記第４カムの順に配置され、

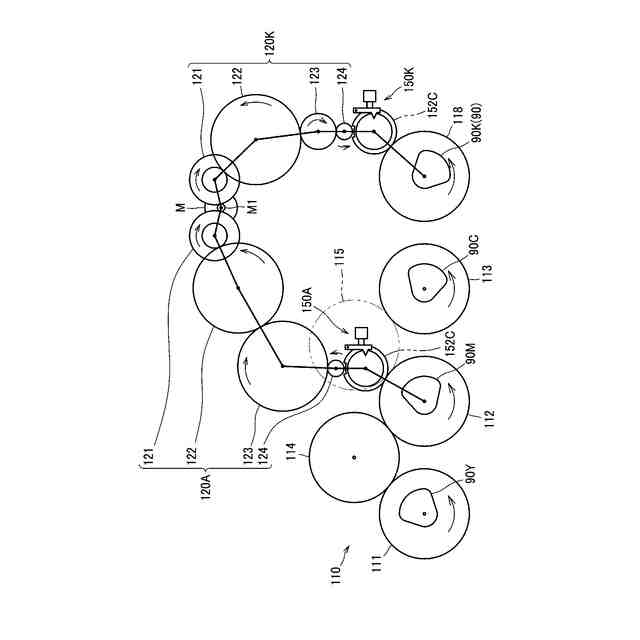

前記カラー伝達ギヤ列は、前記第２カムギヤと係合することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項５】
前記カラー連動ギヤ列は、
前記第１カムと一体に回転する第１カムギヤと、
前記第２カムと一体に回転する第２カムギヤと、
前記第３カムと一体に回転する第３カムギヤと、
前記第１カムギヤと前記第２カムギヤを連結するアイドルギヤである１－２アイドルギヤと、
前記第２カムギヤと前記第３カムギヤを連結するアイドルギヤである２－３アイドルギヤと、
を有し、
前記第１カム、前記第２カム、前記第３カムおよび前記第４カムは、前記ベルトの、前記感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、前記第１カム、前記第２カム、前記第３カム、前記第４カムの順に配置され、

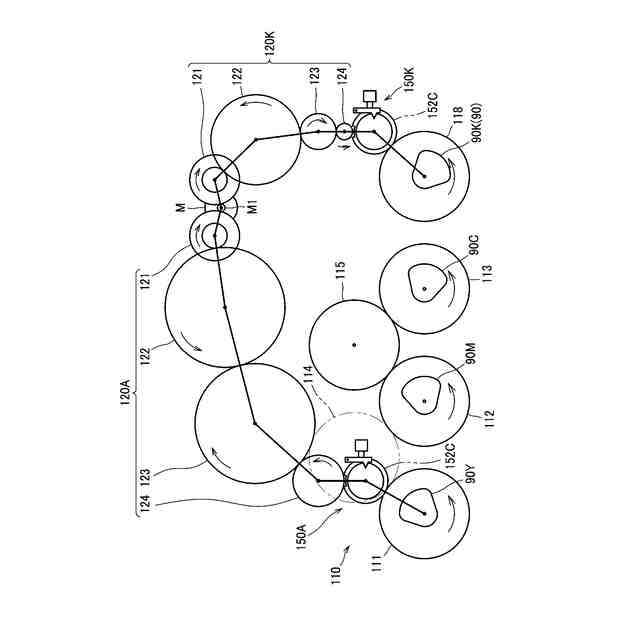

前記カラー伝達ギヤ列は、前記第１カムギヤと係合することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項６】
前記カラー連動ギヤ列は、
前記第１カムと一体に回転する第１カムギヤと、
前記第２カムと一体に回転する第２カムギヤと、
前記第３カムと一体に回転する第３カムギヤと、
前記第１カムギヤと前記第２カムギヤを連結するアイドルギヤである１－２アイドルギヤと、
前記第２カムギヤと前記第３カムギヤを連結するアイドルギヤである２－３アイドルギヤと、
を有し、
前記第１カム、前記第２カム、前記第３カムおよび前記第４カムは、前記ベルトの、前記感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、前記第１カム、前記第２カム、前記第３カム、前記第４カムの順に配置され、
前記カラー伝達ギヤ列は、前記１－２アイドルギヤと係合することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項７】
前記カラー連動ギヤ列は、
前記第１カムと一体に回転する第１カムギヤと、
前記第２カムと一体に回転する第２カムギヤと、
前記第３カムと一体に回転する第３カムギヤと、
前記第１カムギヤと前記第２カムギヤを連結するアイドルギヤである１－２アイドルギヤと、
前記第２カムギヤと前記第３カムギヤを連結するアイドルギヤである２－３アイドルギヤと、
を有し、
前記第１カム、前記第２カム、前記第３カムおよび前記第４カムは、前記ベルトの、前記感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、前記第１カム、前記第２カム、前記第３カム、前記第４カムの順に配置され、
前記カラー伝達ギヤ列は、前記２－３アイドルギヤと係合することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項８】
前記第１色はイエローであり、
前記第２色はマゼンタであり、
前記第３色はシアンであり、
前記第４色はブラックであることを特徴とする請求項１から請求項７のいずれか１項に記載の画像形成装置。
【請求項９】
前記ベルトは、前記感光ドラムからトナー像を転写され、
前記画像形成装置は、前記ベルト上のトナー像をシートに転写する二次転写ローラをさらに備えることを特徴とする請求項１から請求項８のいずれか１項に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、現像ローラを、感光ドラムに圧接する圧接位置と、感光ドラムから離間する離間位置との間で移動させることが可能な画像形成装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、現像ローラを感光ドラムに圧接する圧接位置と、感光ドラムから離間する離間位置との間で移動させることが可能な画像形成装置が知られている（特許文献１）。この発明では、イエロー、マゼンタ、シアンの３色に対応する現像ローラが、ベルトの移動方向の上流側からこの順に配置されている。そして、３色の各現像ローラは、それぞれ、対応する感光ドラムに対して一斉に圧接し、または、離間するように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２２４４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、画像形成に用いるトナーをできるだけ劣化させないようにするため、感光ドラムからベルトへの転写に必要な最低限の時間だけ現像ローラを感光ドラムに圧接させることが望まれる。
しかし、特許文献１の発明では、各現像ローラは、それぞれ、対応する感光ドラムに対して一斉に圧接または離間するため、３色のうちの一部の色の現像ローラは、感光ドラムに対して、現像に必要なタイミングよりも早く圧接したり、遅く離間したりする場合があった。
【０００５】
そこで、本発明は、現像ローラを感光ドラムに、順次、圧接または離間させることができる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記した目的を達成するための画像形成装置は、第１色、第２色、第３色、第４色のそれぞれに対応する複数のプロセスユニットであって、各プロセスユニットは、現像ローラを有する現像ユニットと、感光ドラムを有するドラムユニットを備える、複数のプロセスユニットと、複数のプロセスユニットの各感光ドラムと対面して配置されたベルトを有する転写ユニットと、モータと、第１色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第１カムと、第２色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第２カムと、第３色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第３カムと、第４色の現像ローラを、対応する感光ドラムに対して圧接位置と離間位置との間で移動させる第４カムと、第１カム、第２カムおよび第３カムを機械的に連動して回転させるカラー連動ギヤ列であって、第１カム、第２カムおよび第３カムの位相がずれた状態を維持して各カムを連動させるカラー連動ギヤ列と、モータの駆動力を第４カムに伝達させるモノクロ伝達ギヤ列と、モノクロ伝達ギヤ列によりモータから第４カムに駆動力を伝達するか否かを切り替えるモノクロクラッチと、モータの駆動力をカラー連動ギヤ列に伝達させるカラー伝達ギヤ列と、カラー伝達ギヤ列によりモータからカラー連動ギヤ列に駆動力を伝達するか否かを切り替えるカラークラッチと、を備えることを特徴とする。
【０００７】

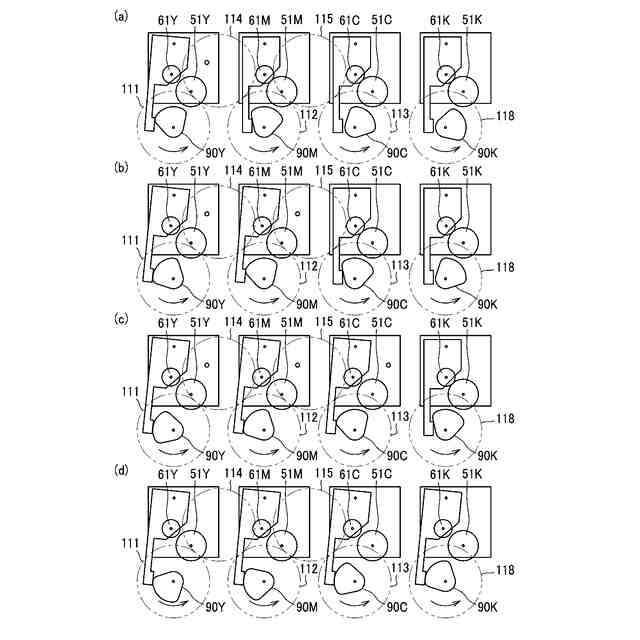

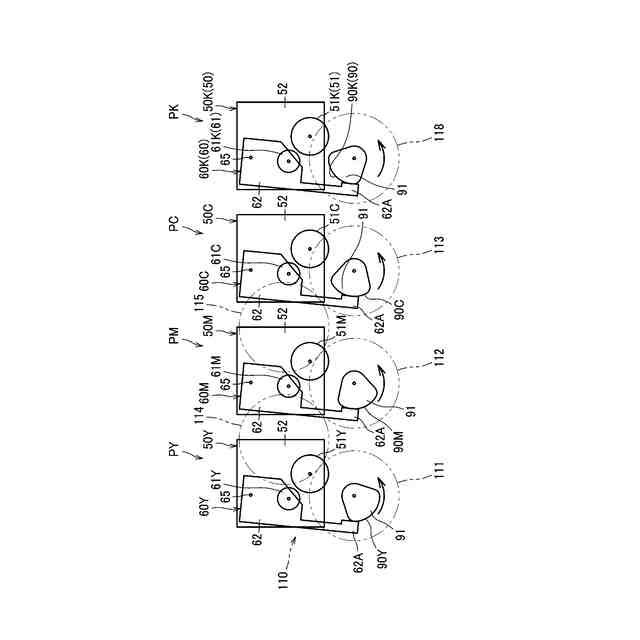

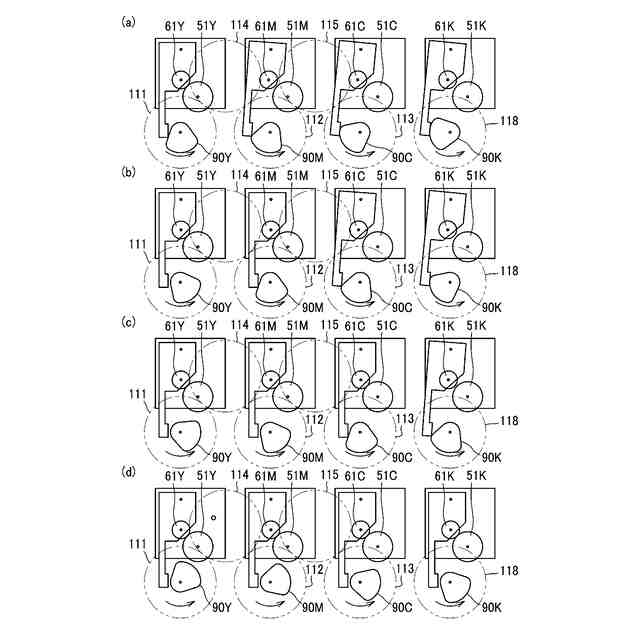

このような構成によれば、モータの駆動力は、カラー伝達ギヤ列とカラークラッチを介して、カラー連動ギヤ列を駆動する。そして、カラー連動ギヤ列は、第１カム、第２カムおよび第３カムを機械的に連動して回転させる。このとき、カラー連動ギヤ列は、第１カム、第２カムおよび第３カムの位相がずれた状態を維持して各カムを連動させるので、第１色、第２色、第３色の現像ローラが、所定のずれたタイミングで圧接し、または、離間することができる。
【０００８】
プロセスユニットは、現像ユニットを、現像ローラが対応する感光ドラムに圧接する圧接位置と、現像ローラが対応する感光ドラムから離間する離間位置との間で揺動可能なように、ドラムユニットに連結させるヒンジを有していてもよい。
【０００９】
カラー連動ギヤ列は、第１カムと一体に回転する第１カムギヤと、第２カムと一体に回転する第２カムギヤと、第３カムと一体に回転する第３カムギヤと、第１カムギヤおよび第２カムギヤに噛み合うアイドルギヤである１－２アイドルギヤと、第２カムギヤおよび第３カムギヤに噛み合うアイドルギヤである２－３アイドルギヤと、を有することができる。この場合、第１カム、第２カム、第３カムおよび第４カムは、ベルトの、感光ドラムに対面する部分の移動方向において、上流から下流に向けて、または下流から上流に向けて、第１カム、第２カム、第３カム、第４カムの順に配置され、カラー伝達ギヤ列は、第３カムギヤと係合する構成であってもよい。
【００１０】
このような構成によれば、カラー伝達ギヤ列が第４カムギヤに近い第３カムギヤと係合することで、第３カムギヤと第４カムギヤの間の位相の誤差を抑え、４色の現像ローラの圧接、離間のタイミングの精度を良くすることができる。
（【００１１】以降は省略されています）
