公開番号2025092962
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208399
出願日2023-12-11
発明の名称画像処理装置
出願人ブラザー工業株式会社
代理人弁理士法人コスモス国際特許商標事務所
主分類H04N 1/00 20060101AFI20250616BHJP(電気通信技術)
要約【課題】ショートカット情報を可搬型無線デバイスと関連付けて登録可能な画像処理装置であって、ショートカット情報の安全性を向上させる技術を提供すること。
【解決手段】MFP1は、画像処理に関する機能の1つと、その機能のパラメータとを含むショートカット情報を記憶可能であり、記憶されているショートカット情報に対応するアイコンをユーザIF13に表示させ、アイコンが選択された場合に、ショートカット情報に基づく処理を実行する。MFP1は、さらに、ショートカット処理の実行をカード専用に限定する指示を受け付け可能であり、カード専用にする指示を受け付けた場合、カードの識別情報をメモリに記憶可能である。MFP1は、カード専用にされたショートカット情報について、対応するカードがタッチされたことに応じたショートカット処理の実行を可能にし、アイコンの選択に応じたショートカット処理の実行を不可にする。
【選択図】図1
特許請求の範囲【請求項１】
ユーザインタフェースと、
近距離通信インタフェースと、
メモリと、
コントローラと、
を備え、画像処理に関する複数の機能を実行可能な画像処理装置であって、
前記メモリには、
複数のショートカット情報を記憶可能であり、前記ショートカット情報は、前記複数の機能の１つと前記１つの機能のパラメータとを含む情報であり、
前記コントローラは、
前記メモリに記憶されている前記ショートカット情報それぞれに対応する選択肢を前記ユーザインタフェースに表示させ、前記選択肢のうちの１つが選択された場合に、ショートカット処理を実行可能であり、前記ショートカット処理では、選択された前記ショートカット情報に含まれる前記機能に基づく前記画像処理を、選択された前記ショートカット情報に含まれる前記パラメータに従って実行し、
前記コントローラはさらに、
前記ショートカット情報について、前記ショートカット処理の実行を可搬型無線デバイスの検知に限定する限定指示を受け付け可能であり、前記限定指示を受け付けた場合、可搬型無線デバイスの識別情報を、前記限定指示が受け付けられた前記ショートカット情報に関連付けて前記メモリに記憶可能であり、
前記コントローラはさらに、
前記限定指示が受け付けられた前記ショートカット情報である専用ショートカット情報について、
前記近距離通信インタフェースを介して、関連付けられた前記識別情報に対応する前記可搬型無線デバイスが検知されたことに応じた、前記専用ショートカット情報に基づく前記ショートカット処理の実行を可能にし、
前記専用ショートカット情報に対応する前記選択肢の選択に応じた、前記専用ショートカット情報に基づく前記ショートカット処理の実行を不可にする、
ように構成される画像処理装置。
続きを表示（約 2,500 文字）【請求項２】
請求項１に記載される画像処理装置において、
前記コントローラは、
前記専用ショートカット情報について、
前記近距離通信インタフェースを介した、関連付けられた前記識別情報に対応する前記可搬型無線デバイスの検知と、前記ユーザインタフェースを介した、編集を指示するための操作と、があったことに基づいて、前記専用ショートカット情報の編集が可能になる、
ように構成される画像処理装置。
【請求項３】
請求項１に記載される画像処理装置において、
前記ユーザインタフェースを介して、前記メモリに記憶されている前記ショートカット情報に対応する前記選択肢への第１操作を受け付け可能であり、
前記コントローラは、
前記専用ショートカット情報ではない前記ショートカット情報である非専用ショートカット情報について、
前記第１操作があったことに応じて、前記非専用ショートカット情報の編集が可能になり、
前記専用ショートカット情報について、
前記第１操作があったことに応じた、前記専用ショートカット情報の編集を制限する、
ように構成される画像処理装置。
【請求項４】
請求項３に記載される画像処理装置において、
前記コントローラは、
前記非専用ショートカット情報について、
前記第１操作があった場合、前記非専用ショートカット情報の編集が可能な状態の編集画面を、前記ユーザインタフェースに表示させ、
前記専用ショートカット情報について、
前記第１操作があった場合、前記専用ショートカット情報の編集が不可な状態の編集画面を、前記ユーザインタフェースに表示させる、
ように構成される画像処理装置。
【請求項５】
請求項３に記載される画像処理装置において、
前記コントローラは、
前記非専用ショートカット情報について、
前記第１操作があったことに応じて、前記非専用ショートカット情報の編集の一部として、前記限定指示の受け付けが可能になり、前記限定指示を受け付けた場合、前記非専用ショートカット情報を前記専用ショートカット情報に変更し、前記第１操作があったことに応じた、前記専用ショートカット情報の編集を制限する、
ように構成される画像処理装置。
【請求項６】
請求項３に記載される画像処理装置において、
前記コントローラは、
前記専用ショートカット情報について、
前記第１操作があったことに応じた、前記専用ショートカット情報の編集を制限している状態で、前記近距離通信インタフェースを介して、関連付けられた前記識別情報に対応する前記可搬型無線デバイスが検知された場合に、前記専用ショートカット情報の編集の制限を解除して、前記専用ショートカット情報の編集を可能にする、
ように構成される画像処理装置。
【請求項７】
請求項６に記載される画像処理装置において、
前記コントローラは、
前記専用ショートカット情報について、
前記専用ショートカット情報の編集の制限が解除されることに応じて、前記専用ショートカット情報の編集の一部として、前記限定指示の解除を受け付け可能になり、前記限定指示の解除を受け付けた場合、前記専用ショートカット情報を前記非専用ショートカット情報に変更し、前記第１操作があったことに応じて、前記非専用ショートカット情報の編集が可能になる、
ように構成される画像処理装置。
【請求項８】
請求項６に記載される画像処理装置において、
前記コントローラは、
前記専用ショートカット情報について、
前記第１操作があったことに応じて、前記専用ショートカット情報の編集を受け付けない特定画面を、前記ユーザインタフェースに表示させ、前記特定画面が表示されている状態で、前記専用ショートカット情報に関連付けられた前記識別情報に対応する前記可搬型無線デバイスが検知された場合に、前記専用ショートカット情報の編集の制限を解除して、前記専用ショートカット情報の編集を可能にする、
ように構成される画像処理装置。
【請求項９】
請求項８に記載される画像処理装置において、
前記コントローラは、
前記非専用ショートカット情報に対応する前記選択肢に対して、
前記第１操作があったことを応じて、前記非専用ショートカット情報の編集が可能な状態の編集画面を、前記ユーザインタフェースに表示させ、
前記第１操作と異なる第２操作があったことを応じて、前記非専用ショートカット情報に基づく前記ショートカット処理を実行し、
前記専用ショートカット情報に対応する前記選択肢に対して、
前記第２操作があったとしても、前記専用ショートカット情報に基づく前記ショートカット処理を実行せず、
前記第１操作があったことを応じて、前記特定画面を前記ユーザインタフェースに表示させ、前記特定画面が表示されている状態で、前記専用ショートカット情報に関連付けられた前記識別情報に対応する前記可搬型無線デバイスが検知された場合に、前記専用ショートカット情報の編集の制限を解除して、前記専用ショートカット情報の編集を可能にする、
ように構成される画像処理装置。
【請求項１０】
請求項９に記載される画像処理装置において、
前記コントローラは、
前記ユーザインタフェースによって表示されている前記選択肢に対する長押し操作を前記第１操作として検知し、
前記ユーザインタフェースによって表示されている前記選択肢に対する前記長押し操作よりも操作時間が短い短押し操作を前記第２操作として検知する、
ように構成される画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術分野は、ショートカット情報を登録可能な画像処理装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、画像処理に関するある機能とその機能のパラメータとが含まれるショートカット情報を登録可能な画像処理装置が知られている。画像処理装置は、登録されたショートカット情報に対応する選択肢を操作パネル等のユーザインタフェースに表示し、そのユーザインタフェースからその選択肢の選択を受け付けた場合に、選択された選択肢に対応するショートカット情報に含まれる機能に基づく画像処理を、選択された選択肢に対応するショートカット情報に含まれるパラメータに従って実行する、といった処理を自動的に行う。このようなショートカット情報に関する技術として、例えば特許文献１には、異なるコピー条件が割り当てられた複数のキーを操作パネルに表示し、キーの操作によってコピー条件が選択される画像形成装置が開示されている。特許文献１に開示される複数のキーがそれぞれショートカット情報に相当する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１５０００９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者は、前述したようなショートカット情報を登録可能な画像処理装置において、その画像処理装置が可搬型無線デバイスの検知を可能とした場合に、ショートカット情報に可搬型無線デバイスの識別情報を関連付けて記憶しておき、その識別情報に対応する可搬型無線デバイスが検知されたことに応じて、その可搬型無線デバイスの識別情報が関連付けられたショートカット情報を読み出す構成について検討した。
【０００５】
前述したような可搬型無線デバイスの識別情報が関連付けられたショートカット情報の場合、その可搬型無線デバイスを有するユーザによる利用が想定される。その場合、ショートカット情報の安全性を考慮し、他のユーザからそのショートカット情報の利用を制限することが望まれることから、ショートカット情報のユーザへの提供には改善の余地がある。
【課題を解決するための手段】
【０００６】
この課題の解決を目的としてなされた画像処理装置は、ユーザインタフェースと、近距離通信インタフェースと、メモリと、コントローラと、を備え、画像処理に関する複数の機能を実行可能な画像処理装置であって、前記メモリには、複数のショートカット情報を記憶可能であり、前記ショートカット情報は、前記複数の機能の１つと前記１つの機能のパラメータとを含む情報であり、前記コントローラは、前記メモリに記憶されている前記ショートカット情報それぞれに対応する選択肢を前記ユーザインタフェースに表示させ、前記選択肢のうちの１つが選択された場合に、ショートカット処理を実行可能であり、前記ショートカット処理では、選択された前記ショートカット情報に含まれる前記機能に基づく前記画像処理を、選択された前記ショートカット情報に含まれる前記パラメータに従って実行し、前記コントローラはさらに、前記ショートカット情報について、前記ショートカット処理の実行を可搬型無線デバイスの検知に限定する限定指示を受け付け可能であり、前記限定指示を受け付けた場合、可搬型無線デバイスの識別情報を、前記限定指示が受け付けられた前記ショートカット情報に関連付けて前記メモリに記憶可能であり、前記コントローラはさらに、前記限定指示が受け付けられた前記ショートカット情報である専用ショートカット情報について、前記近距離通信インタフェースを介して、関連付けられた前記識別情報に対応する前記可搬型無線デバイスが検知されたことに応じた、前記専用ショートカット情報に基づく前記ショートカット処理の実行を可能にし、前記専用ショートカット情報に対応する前記選択肢の選択に応じた、前記専用ショートカット情報に基づく前記ショートカット処理の実行を不可にする、ように構成される。
【０００７】
本明細書に開示される画像処理装置は、ショートカット情報に基づくショートカット処理の実行を、可搬型無線デバイスの検知に限定する指示を受け付け可能である。画像処理装置は、可搬型無線デバイスの検知に限定されたショートカットについては、無線通信で可搬型無線デバイスが検知されたことに応じたショートカット処理は実行可能とするものの、そのショートカットに対応する選択肢の選択に応じたショートカット処理は実行不可とする。これにより、可搬型無線デバイスを有していない第三者によるショートカット処理の実行が困難になるため、可搬型無線デバイスが関連付けられた安全なショートカットの提供を図ることができる。
【０００８】
上記画像処理装置の機能を実現するための画像処理システム、制御方法、コンピュータプログラム、当該プログラムを格納するコンピュータにて読取可能な記憶媒体も、新規で有用である。
【発明の効果】
【０００９】
本明細書に開示される技術によれば、ショートカット情報を可搬型無線デバイスと関連付けて登録可能な画像処理装置であって、ショートカット情報の安全性を向上させる技術が実現される。
【図面の簡単な説明】
【００１０】

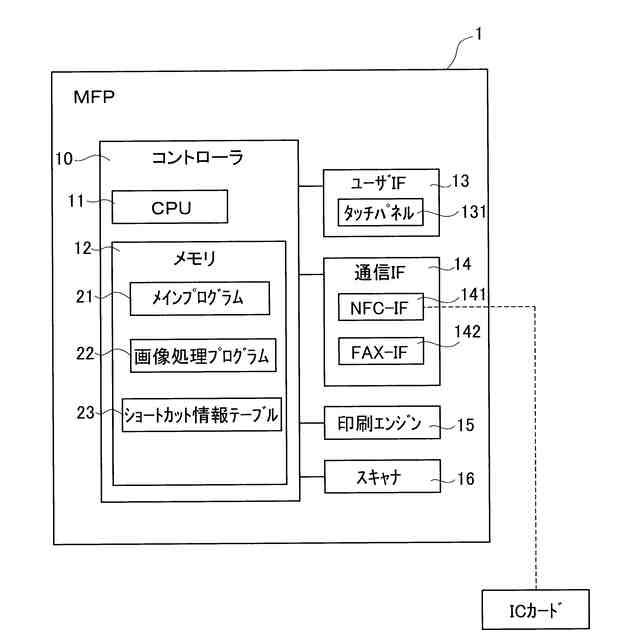

本実施の形態のＭＦＰの電気的構成を示すブロック図である。
メイン処理の手順の例を示すフローチャートである。
ホーム画面の例を示す説明図である。

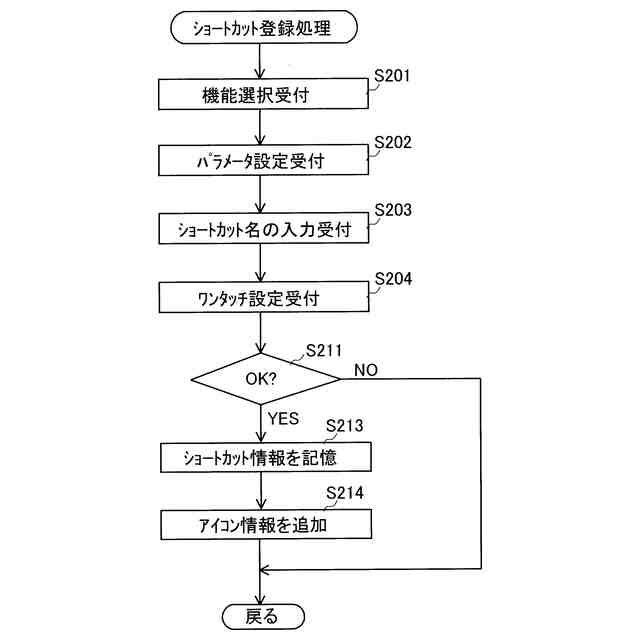

ショートカット登録処理の手順の例を示すフローチャートである。

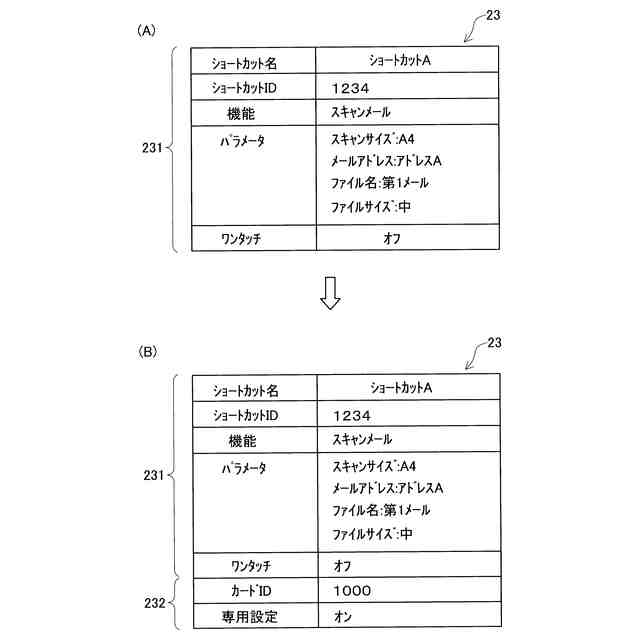

ショートカット情報の例を示す説明図である。

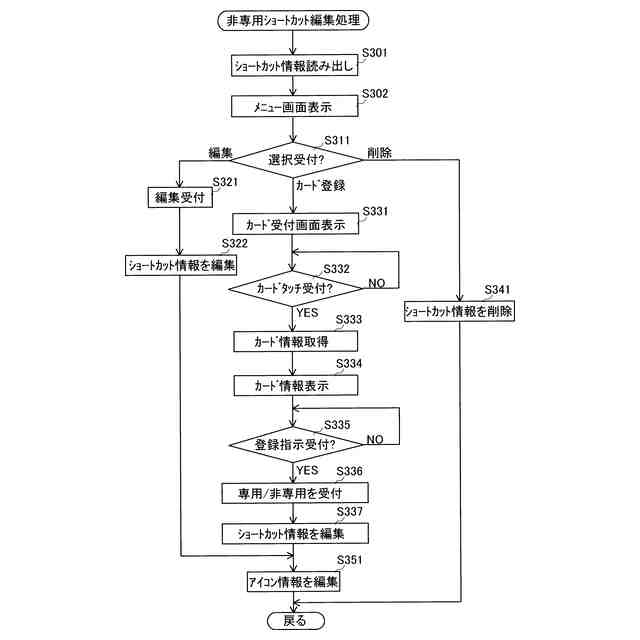

非専用ショートカット編集処理の手順の例を示すフローチャートである。

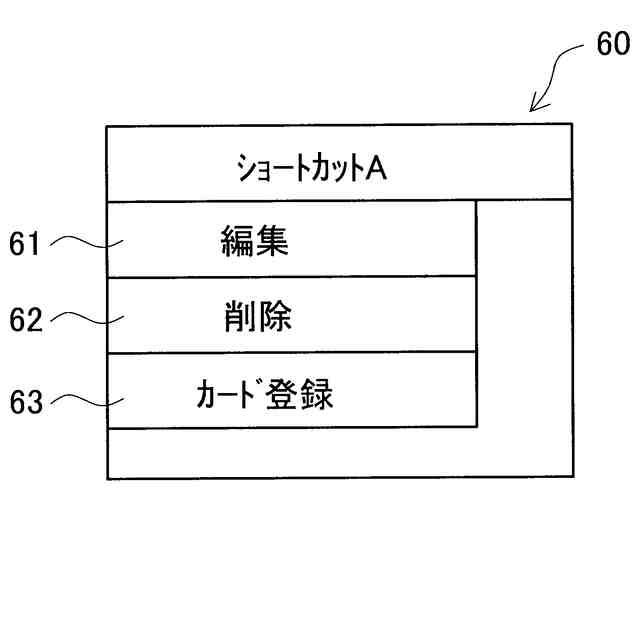

メニュー画面の例を示す説明図である。

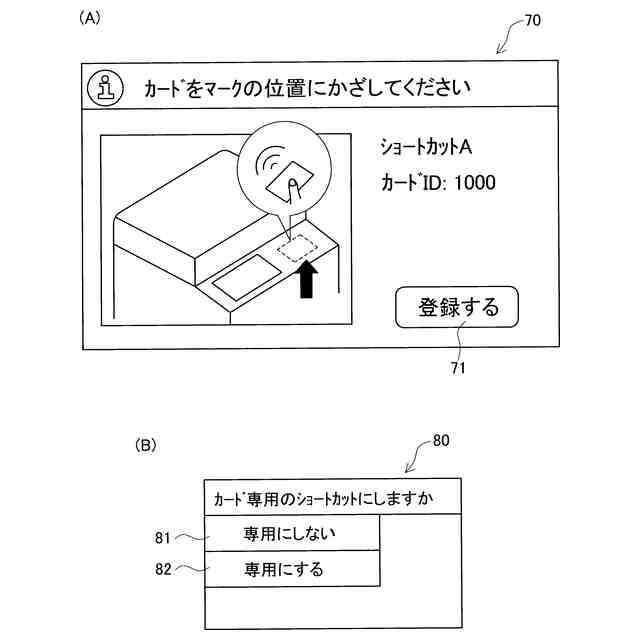

（Ａ）カード受付画面と（Ｂ）選択画面の例を示す説明図である。

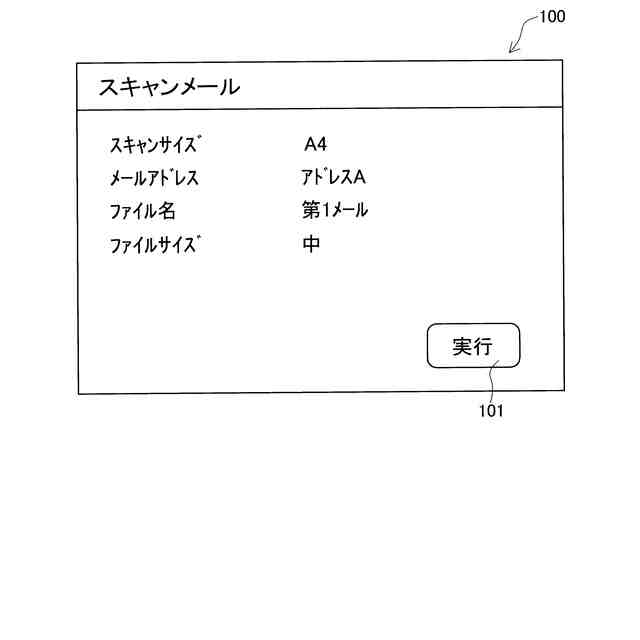

非専用ショートカットのショートカット情報画面の例を示す説明図である。
専用ショートカット編集処理の手順の例を示すフローチャートである。
メニュー画面の例を示す説明図である。
専用ショートカットのショートカット情報画面の例を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
