公開番号2025107922
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001482
出願日2024-01-09
発明の名称シート給送装置
出願人ブラザー工業株式会社
代理人弁理士法人矢野内外国特許事務所
主分類B65H 3/06 20060101AFI20250714BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ホルダを片手で移動させることができるシート給送装置を提供する。

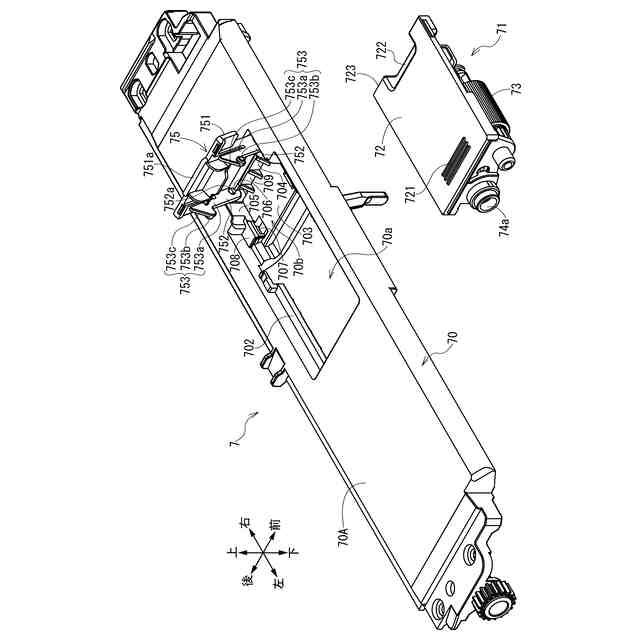

【解決手段】シート給送装置7は、ローラフレーム70と、シートSを給送する給送ローラ73を支持し、ローラフレーム70に装着される装着位置と、ローラフレーム70に対して装着位置から給送ローラ73の軸方向に移動し、ローラフレーム70に対して着脱可能となる着脱位置とに移動可能なローラホルダ71と、ローラホルダ71の装着位置から着脱位置への移動を規制する規制位置と、ローラホルダ71の装着位置から着脱位置への移動を許容する許容位置とに移動可能なホルダストッパ75と、を備え、ホルダストッパ75は、ローラホルダ71の装着位置から着脱位置へ向かう着脱方向の下流側に接触し、ローラホルダ71の移動方向に対して着脱方向の上流から下流に向かって下方に傾斜する傾斜面753cを備える。
【選択図】図6
特許請求の範囲【請求項１】
フレームと、

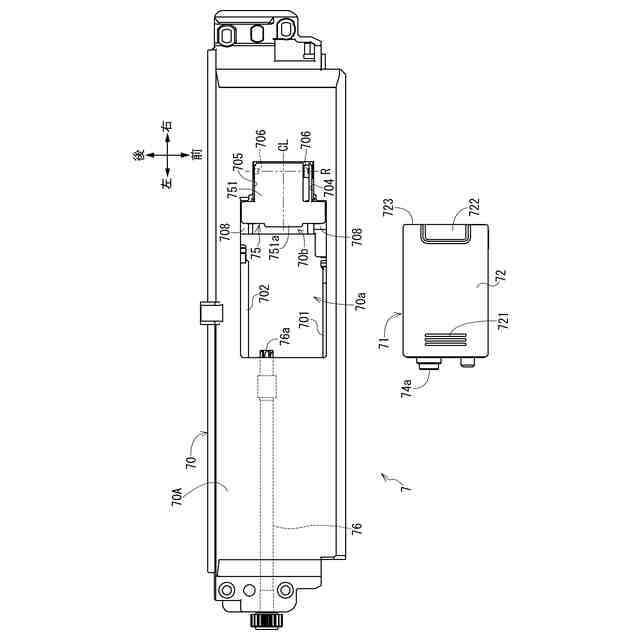

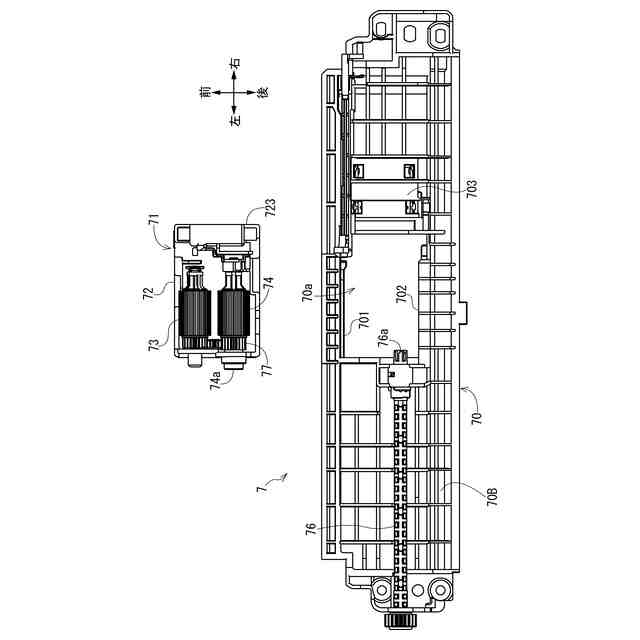

シートを給送する給送ローラを支持し、前記フレームに装着される装着位置と、前記フレームに対して前記装着位置から前記給送ローラの軸方向に移動し、前記フレームに対して着脱可能となる着脱位置とに移動可能なホルダと、
前記ホルダの前記装着位置から前記着脱位置への移動を規制する規制位置と、前記ホルダの前記装着位置から前記着脱位置への移動を許容する許容位置とに移動可能なストッパと、
を備え、

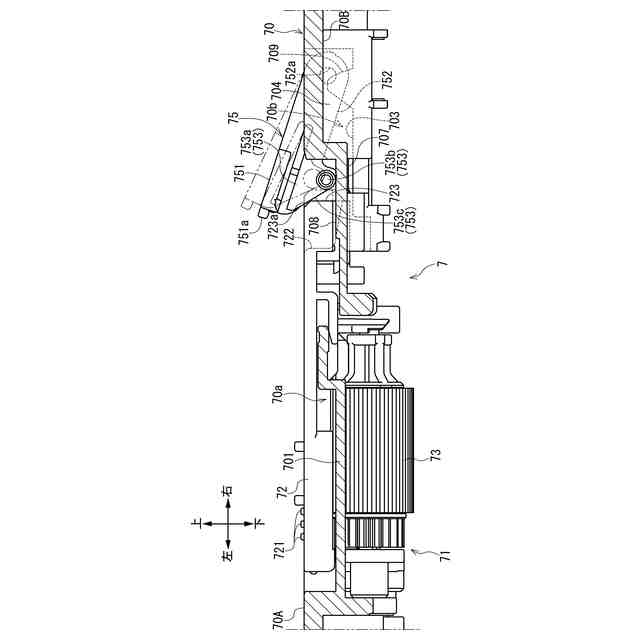

前記ストッパは、前記ホルダの前記装着位置から前記着脱位置へ向かう着脱方向の下流側に接触し、前記ホルダの移動方向に対して前記着脱方向の上流から下流に向かって下方に傾斜する傾斜面を備えるシート給送装置。
続きを表示（約 1,100 文字）【請求項２】
前記ストッパは、前記フレームと係合可能であり前記フレームと係合することで前記ストッパを前記フレームに対して前記規制位置で固定するフックを備え、
前記フックは前記傾斜面を備えている請求項１に記載のシート給送装置。
【請求項３】
前記ストッパは、前記ストッパの移動方向と直交する方向に突出し、前記ストッパを前記ストッパの移動方向に移動させるためのリブを備えている請求項１または請求項２に記載のシート給送装置。
【請求項４】
前記ホルダは、前記給送ローラを保持するカバーを備え、
前記ホルダの前記カバーは、前記ホルダの移動方向において、前記リブに隣接する位置に配置される凹みを備える請求項３に記載のシート給送装置。
【請求項５】
前記ストッパは、前記給送ローラの軸方向において前記ホルダと隣接して配置され、
前記リブは、前記給送ローラの軸方向において、前記ストッパのホルダ側端部に位置し、
前記凹みは、前記給送ローラの軸方向において、前記ホルダのストッパ側端部に位置する請求項４に記載のシート給送装置。
【請求項６】
前記ストッパは、前記給送ローラの軸方向において前記ホルダと隣接して配置され、前記ストッパの移動方向と直交する方向に突出し前記ストッパを前記ストッパの移動方向に移動させるためのリブと、前記フレームと係合可能であり前記フレームと係合することで前記ストッパを前記フレームに対して前記規制位置で固定するフックと、を備え、
前記リブは、前記ストッパの前記給送ローラの軸方向と直交する方向の端部に位置し、
前記傾斜面は、前記ストッパにおける前記フックとは異なる箇所に位置する請求項１に記載のシート給送装置。
【請求項７】
前記ストッパは、前記給送ローラの軸方向と直交する方向を回動軸線として前記規制位置と前記許容位置との間で回動可能であり、
前記許容位置に位置する前記ストッパと水平方向に沿って延びる水平面との成す角は、鋭角である請求項１または請求項２に記載のシート給送装置。
【請求項８】
前記フレームは、前記ストッパが前記許容位置に移動したときに前記ストッパに当接して、前記ストッパの前記規制位置から前記許容位置へ向かう方向の移動を規制する規制片を備える請求項１または請求項２に記載のシート給送装置。
【請求項９】
前記フックは、前記許容位置と、前記規制位置と、前記許容位置と前記規制位置との間であり、前記ストッパが前記許容位置から前記規制位置へ向けて自重で移動する過程において、前記フレームと当接して移動が規制される中間位置と、とを移動可能である請求項２に記載のシート給送装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート給送装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

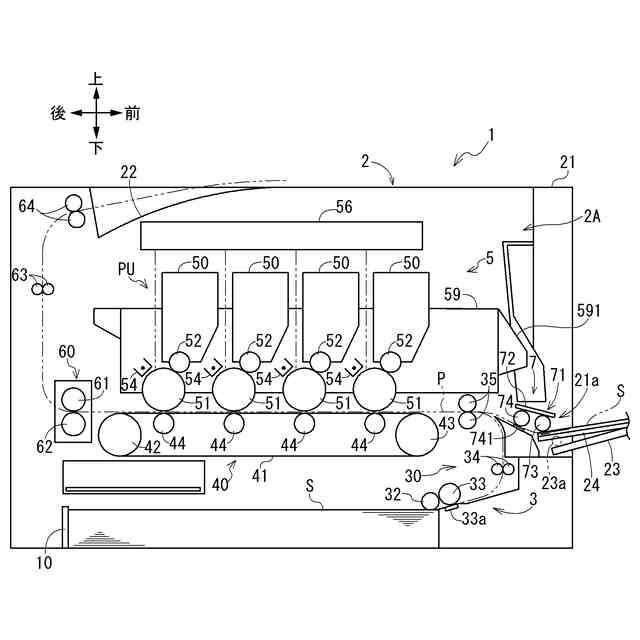

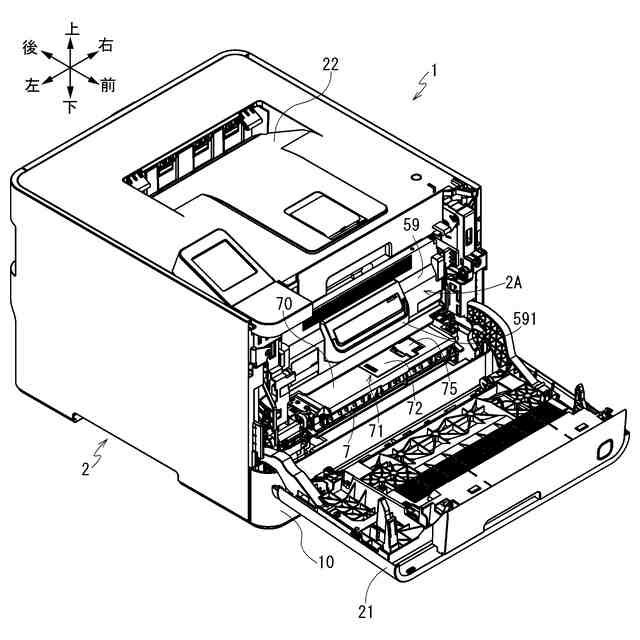

従来、レーザプリンタ等の画像形成装置においては、シートトレイからシートを給送するために、給送ローラを備えるシート給送装置が設けられている。シート給送装置が備える給送ローラは、消耗時に交換可能なように、ホルダを介して装置本体のフレームに着脱可能に取り付けられている。
【０００３】
例えば、特許文献１に開示されるシート給送装置は、給送ローラを備え、給送ローラの軸方向へ移動可能にフレームに支持されるホルダと、ホルダの移動を規制する規制位置と、ホルダの移動を許容する許容位置との間で回動可能にフレームに支持されるストッパとを備えている。
【０００４】
特許文献１のシート給送装置においては、ストッパを許容位置に回動した状態でホルダを給送ローラの軸方向へ移動させることで、ホルダをフレームに着脱するように構成されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－５００７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、ストッパを許容位置に回動させた手をストッパから離すと、ストッパは規制位置側へ回動して、ストッパが備える段差部とホルダとが引っ掛かるようになるため、ホルダの給送ローラの軸方向への移動が阻害されていた。従って、ホルダをフレームに着脱するためには、一方の手で許容位置にあるストッパを保持し、他方の手でホルダを移動させる必要があり、ホルダのフレームに対する着脱作業が煩雑になっていた。
【０００７】
そこで、本発明においては、ストッパを手で保持していなくてもホルダの給送ローラの軸方向への移動が阻害されることがなく、ホルダを片手で移動させることができるシート給送装置を提供する。
【課題を解決するための手段】
【０００８】
上記課題を解決するシート給送装置は、以下の特徴を有する。
【０００９】
即ち、シート給送装置は、フレームと、シートを給送する給送ローラを支持し、前記フレームに装着される装着位置と、前記フレームに対して前記装着位置から前記給送ローラの軸方向に移動し、前記フレームに対して着脱可能となる着脱位置とに移動可能なホルダと、前記ホルダの前記装着位置から前記着脱位置への移動を規制する規制位置と、前記ホルダの前記装着位置から前記着脱位置への移動を許容する許容位置とに移動可能なストッパと、を備え、前記ストッパは、前記ホルダの前記装着位置から前記着脱位置へ向かう着脱方向の下流側に接触し、前記ホルダの移動方向に対して前記着脱方向の上流から下流に向かって下方に傾斜する傾斜面を備える。
【００１０】
これにより、ホルダを装着位置から着脱位置へ移動させる際には、ストッパの傾斜面がホルダの着脱方向の下流側に接触するため、ホルダはストッパに引っ掛かることがなく、円滑に着脱位置へ移動させることができる。従って、ストッパを規制位置から許容位置側に移動させる操作と、ホルダを装着位置から着脱位置へ移動させる操作とを片手で行うことが可能となる。つまり、ストッパを手で保持していなくても、ホルダの給送ローラの軸方向への移動が阻害されることがなく、ホルダを片手で移動させることができる。
（【００１１】以降は省略されています）
