発明の名称ドラムユニット
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250701BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ワイヤクリーナの移動忘れによる印刷品質の低下を抑制できるドラムユニットを提供する。
【解決手段】ドラムユニット50は、感光ドラム51K,51Cと、第1感光ドラム51Kを帯電させる第1帯電ワイヤ53Kと、第1感光ドラム51Kにトナーを供給する第1カートリッジが着脱可能なドラムフレーム100と、第1帯電ワイヤ53Kをクリーニングするための第1ワイヤクリーナ200Kとを備える。第1ワイヤクリーナ200Kは、第1帯電ワイヤ53Kの第1方向の一方の端部に位置する第1位置から、第1位置よりも第1方向の他方側の第2位置へ、第1方向に移動可能である。第1ワイヤクリーナ200Kは、第1位置に位置する場合、第1カートリッジがドラムフレーム100に装着されることを許容し、第2位置に位置する場合、第1カートリッジに当接することで、第1カートリッジがドラムフレーム100に装着されないようにする。

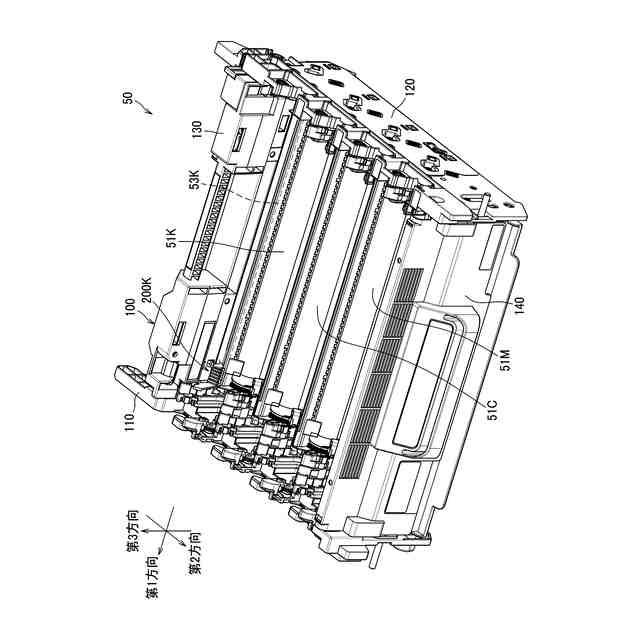

【選択図】図3
特許請求の範囲【請求項１】
軸方向に延びる第１軸について回転可能な第１感光ドラムと、
前記軸方向に延びる第２軸について回転可能な第２感光ドラムであって、前記第１感光ドラムと並ぶ第２感光ドラムと、
前記第１感光ドラムおよび前記第２感光ドラムを回転可能に支持するドラムフレームであって、前記第１感光ドラムにトナーを供給する第１カートリッジが着脱可能なドラムフレームと、
前記第１感光ドラムを帯電させる第１帯電ワイヤであって、前記軸方向に延びる第１帯電ワイヤと、
前記第１帯電ワイヤをクリーニングするための第１ワイヤクリーナであって、前記ドラムフレームに対して、前記第１帯電ワイヤの前記軸方向の一方の端部に位置する第１位置から、前記第１位置よりも前記軸方向の他方側の第２位置へ、前記軸方向に移動可能な第１ワイヤクリーナと、を備え、
前記第１ワイヤクリーナは、
前記第１位置に位置する場合、前記第１カートリッジが前記ドラムフレームに装着されることを許容し、
前記第２位置に位置する場合、前記第１カートリッジに当接することで、前記第１カートリッジが前記ドラムフレームに装着されないようにすることを特徴とするドラムユニット。
続きを表示（約 1,600 文字）【請求項２】
前記第１ワイヤクリーナは、前記第１位置に位置する場合、前記第１ワイヤクリーナの一部が、前記ドラムフレームまたは前記第１カートリッジ、が有する凹部に入ることが可能であることを特徴とする請求項１に記載のドラムユニット。
【請求項３】
前記ドラムフレームは、
前記第１感光ドラムの前記軸方向の一方側に位置する第１サイドフレームと、
前記第１感光ドラムの前記軸方向の他方側に位置する第２サイドフレームと、
前記軸方向に延び、前記第１サイドフレームと前記第２サイドフレームとを接続する接続フレームと、を有し、
前記接続フレームは、前記凹部を有することを特徴とする請求項２に記載のドラムユニット。
【請求項４】
前記第１ワイヤクリーナの一部は、前記第１ワイヤクリーナが前記第１位置に位置し、かつ、前記第１カートリッジが当接した場合、撓むことで前記凹部に入ることが可能であることを特徴とする請求項３に記載のドラムユニット。
【請求項５】
前記ドラムフレームは、
前記第１感光ドラムの前記軸方向の一方側に位置する第１サイドフレームと、
前記第１感光ドラムの前記軸方向の他方側に位置する第２サイドフレームと、
前記軸方向に延び、前記第１サイドフレームと前記第２サイドフレームとを接続する接続フレームと、を有し、
前記接続フレームは、前記第１カートリッジが前記第２位置に位置する前記第１ワイヤクリーナに当接した場合に前記第１ワイヤクリーナが接触する接触面を有することを特徴とする請求項１に記載のドラムユニット。
【請求項６】
ドラムユニットは、画像形成装置の装置本体に着脱可能であり、
前記第１感光ドラムは、ドラムユニットの前記装置本体に対する装着方向であって、前記軸方向と直交する装着方向の最も下流に位置する感光ドラムであることを特徴とする請求項１に記載のドラムユニット。
【請求項７】
ドラムユニットは、画像形成装置の装置本体に着脱可能であり、
前記第１ワイヤクリーナは、ユーザによって操作される第１操作部を有し、
前記第１操作部は、ドラムユニットの前記装置本体に対する装着方向であって、前記軸方向と直交する装着方向の上流側を向いていることを特徴とする請求項１に記載のドラムユニット。
【請求項８】
前記第１ワイヤクリーナは、前記軸方向の一方の端部から突出する凸部を有することを特徴とする請求項１に記載のドラムユニット。
【請求項９】
前記第１ワイヤクリーナは、前記第２位置に位置する場合、前記凸部が前記第１カートリッジに当接することで、前記第１カートリッジが前記ドラムフレームに装着されないようにすることを特徴とする請求項８に記載のドラムユニット。
【請求項１０】
前記第２感光ドラムを帯電させる第２帯電ワイヤであって、前記軸方向に延びる第２帯電ワイヤと、
前記第２帯電ワイヤをクリーニングするための第２ワイヤクリーナであって、前記ドラムフレームに対して、前記第２帯電ワイヤの前記軸方向の一方の端部に位置する第３位置から、前記第３位置よりも前記軸方向の他方側の第４位置へ、前記軸方向に移動可能な第２ワイヤクリーナと、を備え、
前記第１ワイヤクリーナが前記第１位置に位置する場合において、前記第２ワイヤクリーナは、
前記第３位置に位置する場合、前記第１カートリッジが前記ドラムフレームに装着されることを許容し、
前記第４位置に位置する場合、前記第１カートリッジに当接することで、前記第１カートリッジが前記ドラムフレームに装着されないようにすることを特徴とする請求項１に記載のドラムユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ドラムユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

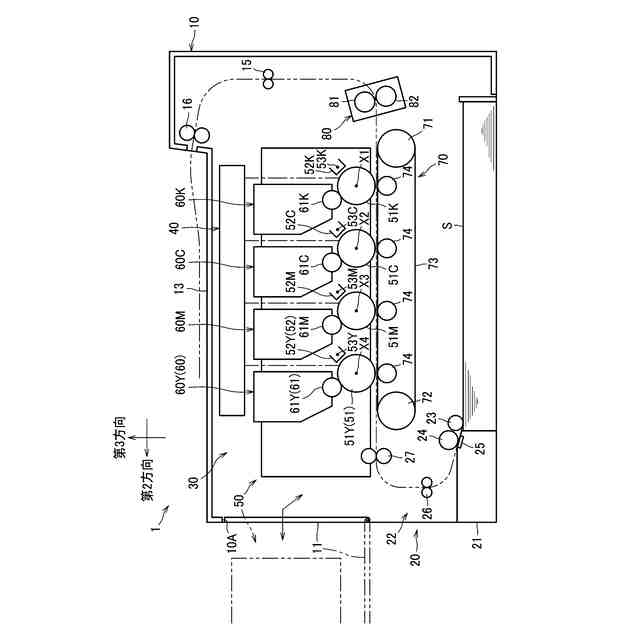

従来、画像形成装置であって、感光ドラムと、現像ユニットとがシートの搬送方向に沿って複数組配列されたものが知られている（特許文献１）。この技術では、画像形成装置は、感光ドラムを帯電させる帯電ワイヤと、帯電ワイヤに沿って移動させることで帯電ワイヤをクリーニングするワイヤクリーナとを複数組備える。ワイヤクリーナは、ホームポジションにあるとき、感光ドラムの軸方向において画像形成領域から外れた領域に位置する。
【０００３】
ワイヤクリーナがホームポジションに戻された後には、当該ワイヤクリーナに対して搬送方向下流側の現像ユニットを画像形成装置に装着できる。ワイヤクリーナがホームポジションに戻されずに、当該ワイヤクリーナに対する搬送方向下流側の現像ユニットが装着される場合、ワイヤクリーナの操作部が現像ユニットのハウジングに当たって、搬送方向下流側の現像ユニットは装着できない。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－１３３８３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、従来技術では、搬送方向の最下流側のワイヤクリーナがホームポジションに戻されていなくても、搬送方向の最下流側の現像ユニットを装着できるという問題がある。この状態で画像形成が実行されると、感光ドラムの帯電が不良となり、ワイヤクリーナと対応する位置に帯状の筋ができた画像が形成され、印刷品質が低下する。
【０００６】
そこで、ワイヤクリーナの移動忘れによる印刷品質の低下を抑制できることが望まれる。
【課題を解決するための手段】
【０００７】

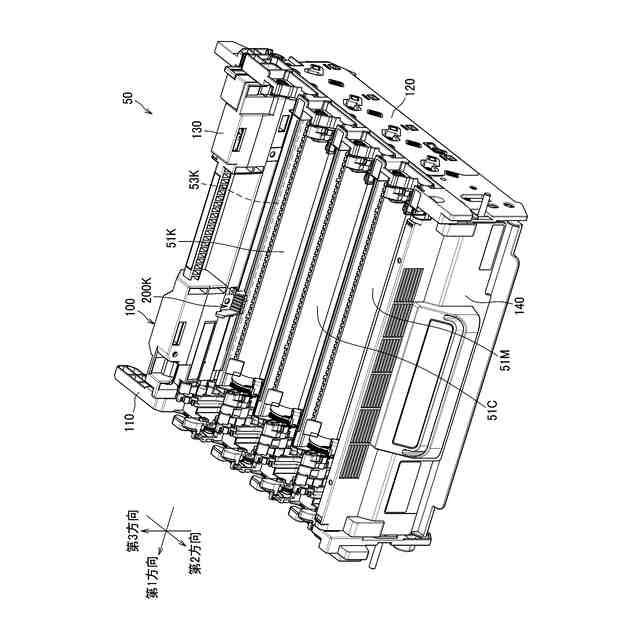

本願の第１開示では、ドラムユニットは、第１感光ドラムと、第２感光ドラムと、ドラムフレームと、第１帯電ワイヤと、第１ワイヤクリーナと、を備える。
第１感光ドラムは、軸方向に延びる第１軸について回転可能である。
第２感光ドラムは、軸方向に延びる第２軸について回転可能である。第２感光ドラムは、第１感光ドラムと並ぶ。

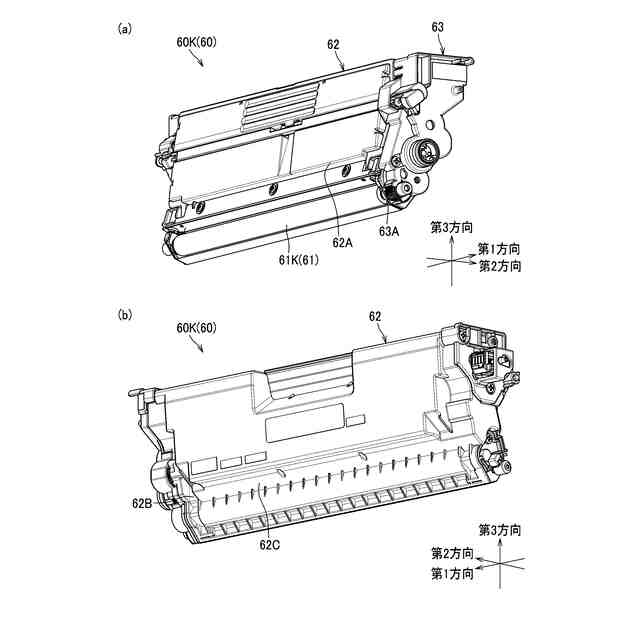

ドラムフレームは、第１感光ドラムおよび第２感光ドラムを回転可能に支持する。ドラムフレームは、第１感光ドラムにトナーを供給する第１カートリッジが着脱可能である。
第１帯電ワイヤは、第１感光ドラムを帯電させる。第１帯電ワイヤは、軸方向に延びる。

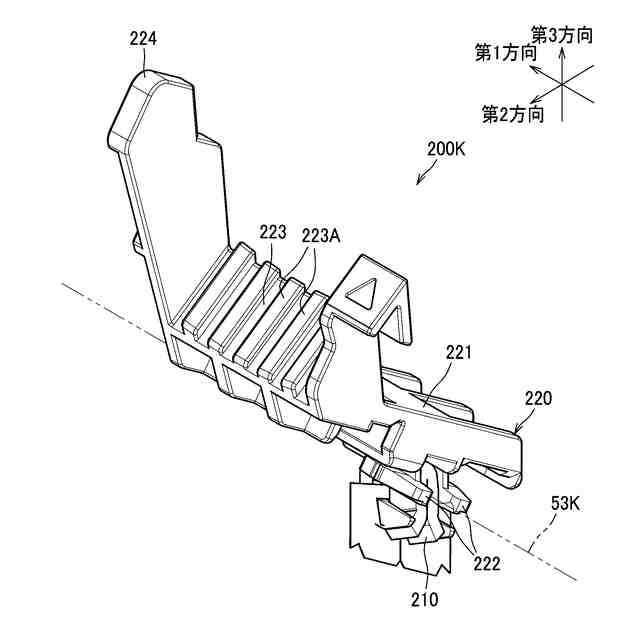

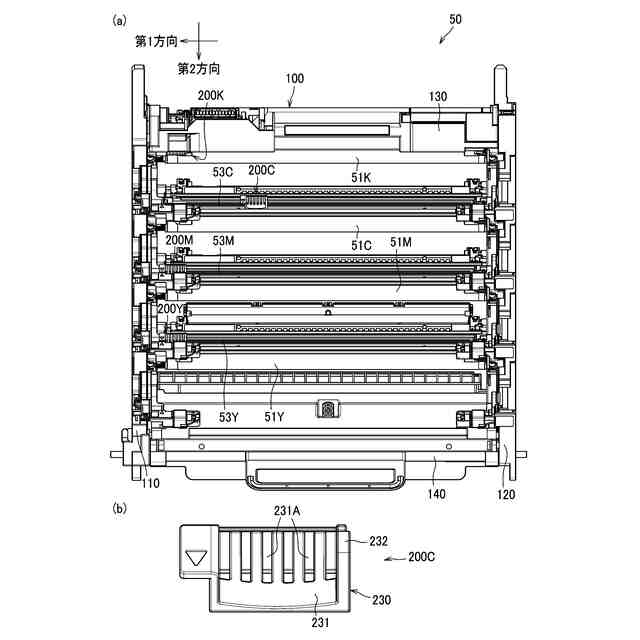

第１ワイヤクリーナは、第１帯電ワイヤをクリーニングするための部材である。第１ワイヤクリーナは、ドラムフレームに対して、第１帯電ワイヤの軸方向の一方の端部に位置する第１位置から、第１位置よりも軸方向の他方側の第２位置へ、軸方向に移動可能である。
第１ワイヤクリーナは、第１位置に位置する場合、第１カートリッジがドラムフレームに装着されることを許容する。

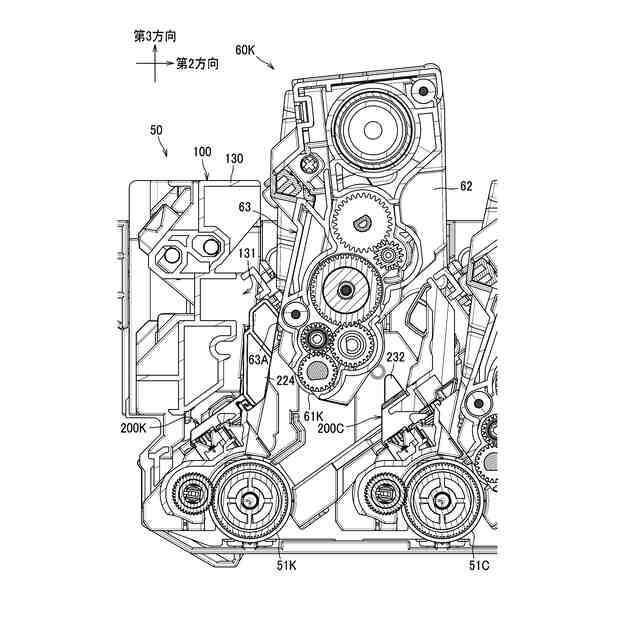

第１ワイヤクリーナは、第２位置に位置する場合、第１カートリッジに当接することで、第１カートリッジがドラムフレームに装着されないようにする。
【０００８】
第１開示によれば、第１ワイヤクリーナが、第２位置に位置する場合、第１カートリッジに当接し、第１カートリッジがドラムフレームに装着されないようにすることで、第１ワイヤクリーナの移動忘れによる印刷品質の低下を抑制できる。
【０００９】

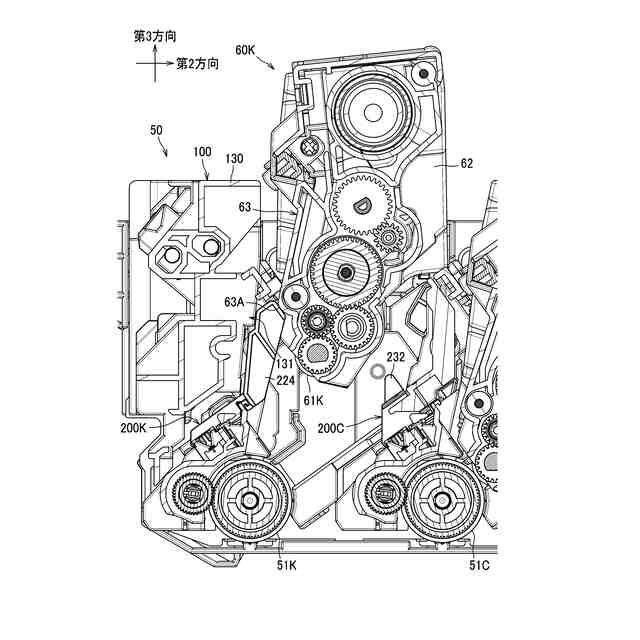

本願の第２開示では、第１開示のドラムユニットにおいて、第１ワイヤクリーナは、第１位置に位置する場合、第１ワイヤクリーナの一部が、ドラムフレームまたは第１カートリッジ、が有する凹部に入ることが可能である。
【００１０】
第２開示によれば、第１ワイヤクリーナが、第１位置に位置する場合に、第１ワイヤクリーナの一部が、ドラムフレームまたは第１カートリッジ、が有する凹部に入ることが可能であることで、第１カートリッジを装着する際に、第１位置に位置する第１ワイヤクリーナが、ドラムフレームまたは第１カートリッジと干渉するのを抑制できる。
（【００１１】以降は省略されています）
