公開番号2025118019
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013067
出願日2024-01-31
発明の名称液体吐出装置
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/14 20060101AFI20250805BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】第2方向における液体吐出ヘッドの大型化を抑制しつつ1つの液体吐出ヘッドから2種類の液体を吐出できる。
【解決手段】液体吐出装置は、複数の第1ノズルにそれぞれ連通する複数の第1圧力室と、複数の第1圧力室にそれぞれ連通する複数の第1支路、及び、複数の第1支路に連通する第1本路を有する第1共通路と、複数の第1ノズルが列を成して並ぶ第1方向に対して交差する第2方向において、第1ノズルよりも一方に配置され、且つ、複数の第2ノズルにそれぞれ連通する複数の第2圧力室と、複数の第2圧力室にそれぞれ連通する複数の第2支路、及び、複数の第2支路に連通する第2本路を有する第2共通路と、を備え、第2方向において第1ノズルと第2ノズルとの間に第1本路及び第2本路が配置され、第1方向及び第2方向に対して交差する第3方向において、第1本路及び第2本路のそれぞれは、第1共通路及び第2共通路の少なくとも一部に重なる。
【選択図】図7
特許請求の範囲【請求項１】
第１液体を吐出する複数の第１ノズルと、
複数の前記第１ノズルにそれぞれ連通する複数の第１圧力室と、
複数の前記第１圧力室にそれぞれ連通する複数の第１支路、及び、複数の前記第１支路に連通する第１本路を有する第１共通路と、
複数の前記第１ノズルが列を成して並ぶ第１方向に対して交差する第２方向において、前記第１ノズルよりも一方に配置され、且つ、前記第１液体とは異なる第２液体を吐出する複数の第２ノズルと、
複数の前記第２ノズルにそれぞれ連通する複数の第２圧力室と、
複数の前記第２圧力室にそれぞれ連通する複数の第２支路、及び、複数の前記第２支路に連通する第２本路を有する第２共通路と、を備え、
前記第２方向において前記第１ノズルと前記第２ノズルとの間に前記第１本路及び前記第２本路が配置され、
前記第１方向及び前記第２方向に対して交差する第３方向において、前記第１本路及び前記第２本路のそれぞれは、前記第１共通路及び前記第２共通路の少なくとも一部に重なる、
液体吐出装置。
続きを表示（約 1,600 文字）【請求項２】
前記第１本路及び前記第２本路は、前記第１方向に沿ってそれぞれ延び、前記第３方向において互いに重なる、
請求項１に記載の液体吐出装置。
【請求項３】
前記第３方向において、前記第１支路の寸法は前記第１本路の寸法よりも大きく、
前記第３方向において、前記第２支路の寸法は前記第２本路の寸法よりも大きい
請求項２に記載の液体吐出装置。
【請求項４】
前記第１共通路のうちの前記第１支路及び前記第２共通路のうちの前記第２支路を被覆するダンパを備えている、
請求項１に記載の液体吐出装置。
【請求項５】
前記第１液体を貯留する第１タンクと、
前記第２液体を貯留する第２タンクと、
前記第１本路は、前記第２本路上に配置され、
前記第１タンク及び前記第１本路に連通する第１連通路と、
前記第２タンク及び前記第２本路に連通し、且つ、前記第２本路から前記第３方向に延びて前記第１本路を貫通する第２連通路と、
を備えている、
請求項１に記載の液体吐出装置。
【請求項６】
前記第１液体を貯留する第１タンクと、
前記第２液体を貯留する第２タンクと、
前記第１本路は、前記第２本路上に配置され、
前記第２本路は、前記第１方向の一方向において前記第１本路よりも延びた延長部分を有し、
前記第１タンク及び前記第１本路に連通する第１連通路と、
前記第２タンク及び前記第２本路の前記延長部分に連通し、且つ、前記第１本路よりも前記第１方向の一方向において前記第２本路から前記第３方向に延びる第２連通路と、
を備えている、
請求項１に記載の液体吐出装置。
【請求項７】
前記第１共通路は、前記第１ノズルに前記第１液体を供給する第１供給共通路、及び、前記第１ノズルから吐出されなかった前記第１液体を回収する第１回収共通路を有し、
前記第２共通路は、前記第２ノズルに前記第２液体を供給する第２供給共通路、及び、前記第２ノズルから吐出されなかった前記第２液体を回収する第２回収共通路を有し、
前記第１回収共通路の前記第１本路及び前記第２回収共通路の前記第２本路が前記第３方向において互いに重なり、
前記第２方向において、前記第１回収共通路の前記第１本路及び前記第２回収共通路の前記第２本路が、前記第１供給共通路の前記第１本路と前記第２供給共通路の前記第２本路との間に配置されている、
請求項１に記載の液体吐出装置。
【請求項８】
前記第１支路及び前記第２支路が形成された支路部材と、
前記第３方向において前記支路部材上に積層された中間部材と、
前記第３方向において前記中間部材上に積層され、且つ、前記第１本路及び前記第２本路が形成された本路部材と、
前記第１支路と前記第１本路とが接続された第１接続路と、
前記第２支路と前記第２本路とが接続された第２接続路と、
を備え、
前記第３方向において前記第１本路が前記第１支路上に重なり、
前記第３方向において前記第２本路が前記第２支路上に重なっている、
請求項１に記載の液体吐出装置。
【請求項９】
前記中間部材に設けられ、且つ、前記第１共通路のうちの前記第１支路及び前記第２共通路のうちの前記第２支路を被覆するダンパを備えている、
請求項８に記載の液体吐出装置。
【請求項１０】
前記第１接続路及び前記第２接続路のそれぞれは、前記中間部材を貫通する貫通孔により形成されている、
請求項８に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を吐出する液体吐出装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来の液体吐出装置として、例えば、特許文献１の液体を吐出する装置が知られている。この装置の液体吐出ヘッドは、複数のノズル、及び、ノズルに連通する液体流路を備えている。液体流路は、複数の圧力室と、圧力室に連通する複数の共通供給流路支流及び複数の共通回収流路支流と、複数の共通供給流路支流に連通する共通供給流路本流と、複数の共通回収流路支流に連通する共通回収流路本流と、を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５５６８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記液体吐出ヘッドでは、液体が共通供給流路本流、共通供給流路支流及び圧力室を流れてノズルに供給される。その液体の一部はノズルから吐出され、また、吐出されずに残った液体は、共通回収流路支流及び共通回収流路本流を流れて回収される。このように、液体が供給及び回収により循環する液体吐出ヘッドは、液体をノズルに供給する流路に加えて、ノズルから吐出されなかった液体を回収する流路が設けられる。このような液体吐出ヘッドから２種類の液体を吐出する場合、液体の種類と同数の液体流路を液体吐出ヘッドにおいて並べると、その並び方向において液体吐出ヘッドが大型化するという課題がある。
【０００５】
本発明はこのような事態に鑑み、液体流路が並ぶ方向におけるヘッドの大型化を抑制しつつ、１つのヘッドから２種類の液体を吐出することができる液体吐出装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示に係る液体吐出装置は、第１液体を吐出する複数の第１ノズルと、複数の前記第１ノズルにそれぞれ連通する複数の第１圧力室と、複数の前記第１圧力室にそれぞれ連通する複数の第１支路、及び、複数の前記第１支路に連通する第１本路を有する第１共通路と、複数の前記第１ノズルが列を成して並ぶ第１方向に対して交差する第２方向において、前記第１ノズルよりも一方に配置され、且つ、前記第１液体とは異なる第２液体を吐出する複数の第２ノズルと、複数の前記第２ノズルにそれぞれ連通する複数の第２圧力室と、複数の前記第２圧力室にそれぞれ連通する複数の第２支路、及び、複数の前記第２支路に連通する第２本路を有する第２共通路と、を備え、前記第２方向において前記第１ノズルと前記第２ノズルとの間に前記第１本路及び前記第２本路が配置され、前記第１方向及び前記第２方向に対して交差する第３方向において、前記第１本路及び前記第２本路のそれぞれは、前記第１共通路及び前記第２共通路の少なくとも一部に重なる。
【発明の効果】
【０００７】
本開示によれば、第１共通路の第１本路及び第２共通路の第２本路のそれぞれは、第１共通路及び第２共通路の少なくとも一部に重なる。また、第１共通路の第１支路に連通する第１ノズルから第１液体が吐出され、第２共通路の第２支路に連通する第２ノズルから第２液体が吐出される。これにより、第１共通路及び第２共通路が並ぶ並び方向におけるヘッドの大型化を抑制しつつ、１つのヘッドから２種類の液体を吐出することができる。
【図面の簡単な説明】
【０００８】

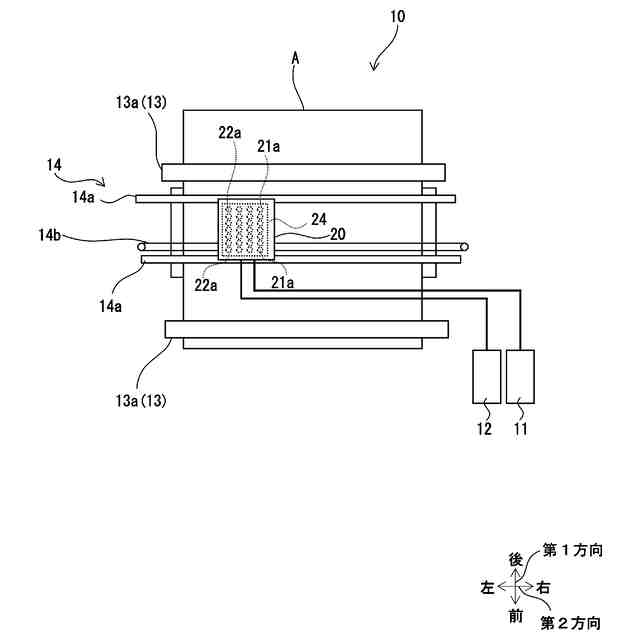

本開示に係る液体吐出装置を上から見た概略図である。

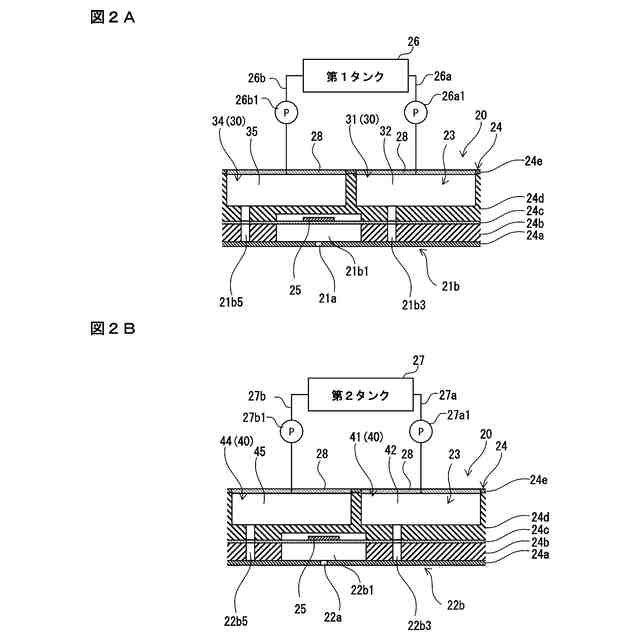

ヘッド及びタンクを示す図である。
第１個別路及び第２個別路が形成された個別板の一部を上から見た図である。
第１共通路が形成された第１共通板及び第２共通路が形成された第２共通板を上から見た図である。
図４の第２共通路が形成された第２共通板を上から見た図である。
ダンパ板を上から見た図である。
図７Ａは、図６のＶＩＩＡ－ＶＩＩＡに沿って切断された共通板及びダンパ板の断面図である。図７Ｂは、図６のＶＩＩＢ－ＶＩＩＢに沿って切断された共通板及びダンパ板の断面図である。図７Ｃは、図６のＶＩＩＣ－ＶＩＩＣに沿って切断された共通板及びダンパ板の断面図である。
図８Ａは、変形例１に係る液体吐出装置における第１回収口にて切断された共通板及びダンパ板の断面図である。図８Ｂは、図８Ａの第１供給支路及び第２供給支路に沿って切断された共通板及びダンパ板の断面図である。図８Ｃは、図８Ａの第２回収口にて切断された共通板及びダンパ板の断面図である。
変形例２に係る液体吐出装置における第１共通路が形成された第１共通板及び第２共通路が形成された第２共通板を上から見た図である。
図９の第２共通路が形成された第２共通板を上から見た図である。
図１１Ａは、図９の第２回収口にて切断された共通板及びダンパ板の断面図である。図１１Ｂは、変形例１の第２回収本路に延長部分を設けた場合に、第２回収口にて切断された共通板及びダンパ板の断面図である。
実施の形態２に係る液体吐出装置の共通板の支路部材を上から見た図である。
図１２の共通板の本路部材２４ｄ４を上から見た図である。
図１２のダンパ板を上から見た図である。
図１５Ａは、図１３のＸＶＡ－ＸＶＡに沿って切断された共通板及びダンパ板の断面図である。図１５Ｂは、図１３のＸＶＢ－ＸＶＢに沿って切断された共通板及びダンパ板の断面図である。
【発明を実施するための形態】
【０００９】
＜実施の形態１＞
＜液体吐出装置＞
本開示の実施の形態１に係る液体吐出装置１０は、図１に示すように、液体を吐出する装置であって、例えば、インクジェットプリンタ等の印刷装置である。以下では、液体吐出装置１０として、シリアルヘッド方式のインクジェットプリンタを用いた場合について説明するが、液体吐出装置１０はこれに限定されず、例えば、ラインヘッド方式のインクジェットプリンタ等が液体吐出装置１０として用いられてもよい。
【００１０】
さらに、液体吐出装置１０は、液体を吐出する１つ以上の液体吐出ヘッド（以下、ヘッドと称する）２０を備えている。ヘッド２０は、第１液体を吐出する複数の第１ノズル２１ａ、及び、第２液体を吐出する複数の第２ノズル２２ａを有している。第２液体は、第１液体とは異なる種類の液体である。このため、ヘッド２０は、互いに異なる第１液体及び第２液体を吐出する。なお、ヘッド２０については、後述する。
（【００１１】以降は省略されています）
