公開番号2025130838
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028168
出願日2024-02-28
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65C 9/08 20060101AFI20250902BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ユーザが画像形成装置から層転写装置にシートを移動しなくても両面印刷および転写を実行できる転写ユニットを提供する。

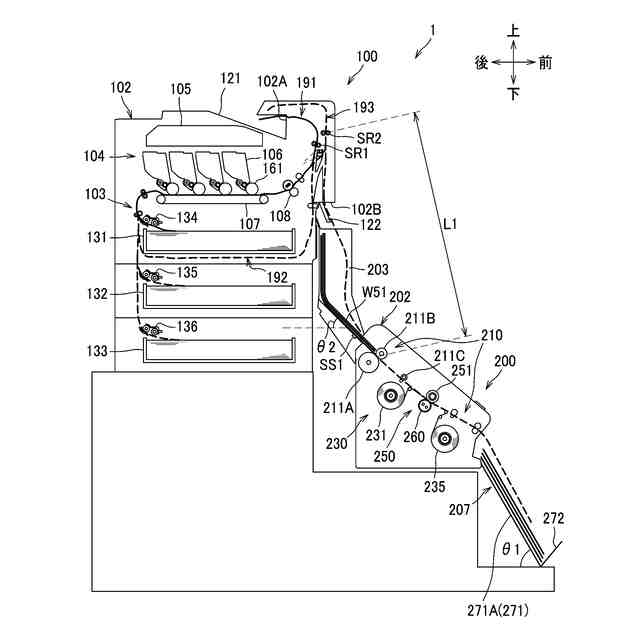

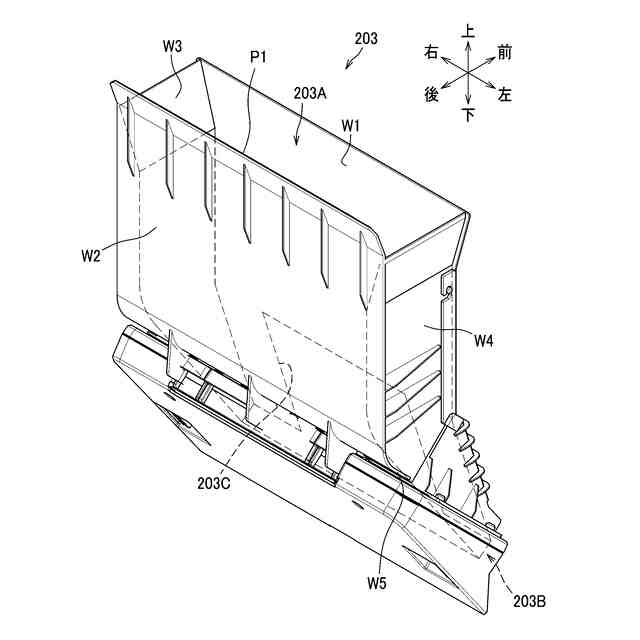

【解決手段】転写ユニット1の画像形成装置100は、第1筐体102と、画像形成部104と、第2スイッチバックローラSR2と、第1経路191と、シートSを再搬送する第2経路192と、第1スイッチバックローラSR1と、第2スイッチバックローラSR2へシートSを案内する第3経路193とを備える。転写ユニット1の層転写装置200は、第2筐体202と、第1転写部250と、第2シートトレイ203と、第1供給ローラ211Aとを備える。第2シートトレイ203は、第2スイッチバックローラSR2から排出されたシートSを受ける。第1供給ローラ211Aは、第2シートトレイ203上のシートSを第1転写部250に供給する。第1供給ローラ211Aは、第2スイッチバックローラSR2よりも下に位置する。
【選択図】図2
特許請求の範囲【請求項１】
画像形成装置であって、
上部に第１シートトレイを有する第１筐体と、
感光ドラムを有し、シートにトナー像を形成する画像形成部と、
前記第１シートトレイにシートを排出する第１排出ローラと、
前記第１筐体外にシートを排出する第２排出ローラであって、前記第１排出ローラとは異なる位置にシートを排出する第２排出ローラと、
前記画像形成部から排出されたシートが案内される第１経路と、
前記第１経路から分岐して、前記第１経路からシートを前記画像形成部に再度案内する第２経路と、
前記第１経路に配置された第１スイッチバックローラであって、正転することで前記第１経路に案内されたシートを前記第１筐体の外に向けて搬送し、逆転することでシートの表裏を反転して前記第２経路に搬送する第１スイッチバックローラと、
前記第１経路から分岐して、前記第１経路から前記第２排出ローラへシートを案内する第３経路と、を備える画像形成装置と、

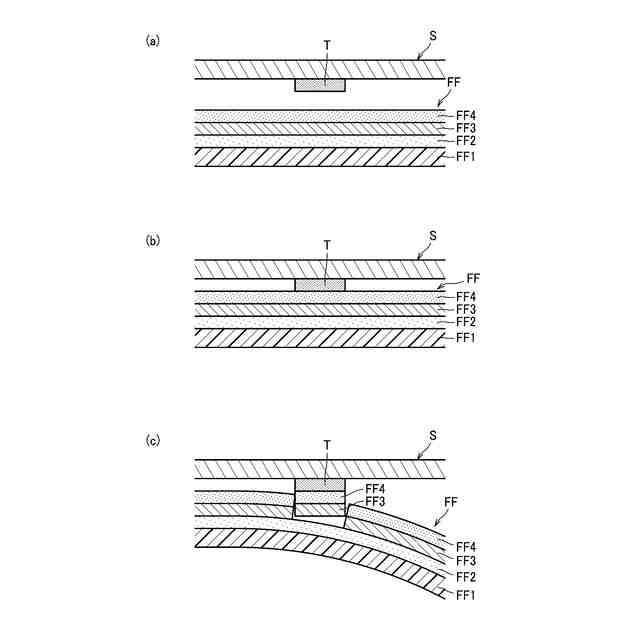

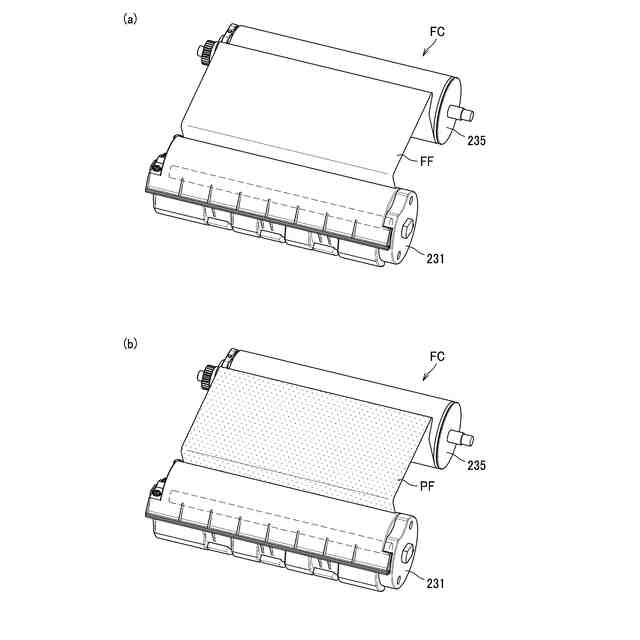

シートのトナー像が形成された面に複数の層からなる多層フィルムを重ね、前記トナー像の上に前記多層フィルムの少なくとも一層を転写する第１層転写装置であって、
第２筐体と、
前記第２筐体内に配置され、多層フィルムとシートをニップし、シートの前記トナー像の上に多層フィルムの少なくとも一層を転写する第１転写部と、
前記第２筐体の上部に配置され、前記第２排出ローラから排出されたシートを受ける第２シートトレイと、
前記第２シートトレイ上のシートを前記第１転写部に供給する第１供給ローラであって、前記第２排出ローラよりも下に配置された第１供給ローラと、
を備える第１層転写装置と、
を備えることを特徴とする転写ユニット。
続きを表示（約 1,800 文字）【請求項２】
画像形成装置は、制御部をさらに備え、
前記第１層転写装置は、前記第２シートトレイで受けたシートの下側の面に前記多層フィルムの少なくとも一層を転写するように構成され、
前記制御部は、
シートの第１面に第１画像を形成し、
前記第１面に画像形成した後、シートの前記第１面とは反対側の第２面に第２画像を形成し、
前記画像形成装置は、シートの第２面を下向きにしてシートを前記第２シートトレイに排出することを特徴とする請求項１に記載の転写ユニット。
【請求項３】
画像形成装置は、制御部をさらに備え、
前記第１層転写装置は、前記第２シートトレイで受けたシートの上側の面に前記多層フィルムの少なくとも一層を転写するように構成され、
前記制御部は、シートの第１面に第１画像を形成し、
前記画像形成装置は、シートの第１面を上向きにしてシートを前記第２シートトレイに排出することを特徴とする請求項１に記載の転写ユニット。
【請求項４】
前記制御部は、前記第１面に形成すべき第１画像のデータと、前記第２面に形成すべき第２画像のデータを受信した場合、
シートの前記第１面に、前記第１画像の正像を画像形成し、
シートの前記第２面に、前記第２画像の鏡像を画像形成することを特徴とする請求項２に記載の転写ユニット。
【請求項５】
前記多層フィルムのシートに転写される層は、前記第２画像を布に接着可能にする粘弾性層を含み、
前記第１画像は、前記第２画像に関連するライン、文字、バーコードおよび２次元バーコードの少なくとも１つを含むことを特徴とする請求項４に記載の転写ユニット。
【請求項６】
前記画像形成装置は、前記画像形成部から搬送されるシートを前記第１経路に案内する第１位置と、前記画像形成部から搬送されるシートを前記第３経路に案内する第２位置との間で移動可能な第１フラッパをさらに備えることを特徴とする請求項２に記載の転写ユニット。
【請求項７】
前記画像形成装置は、
前記第１筐体に取り付け可能な第３筐体と、
前記第３筐体内に設けられ、前記第３筐体内から前記第３筐体外にシートを排出する第３排出ローラと、
前記第３筐体内に設けられ、前記第１経路から分岐して、前記第１経路から前記第３排出ローラへシートを案内する第４経路と、
前記画像形成部から搬送されるシートを前記第１経路に案内する第３位置と、前記画像形成部から搬送されるシートを前記第４経路に案内する第４位置との間で移動可能な第２フラッパと、をさらに備え、
前記転写ユニットは、シートの前記トナー像が形成された面に複数の層からなる多層フィルムを重ね、前記トナー像の上に前記多層フィルムの少なくとも一層を転写する第２層転写装置であって、
第４筐体と、
前記第４筐体内に配置され、多層フィルムとシートをニップし、シートの前記トナー像の上に多層フィルムの少なくとも一層を転写する第２転写部と、
前記第４筐体の上部に配置され、前記第１筐体から排出されたシートを受ける第３シートトレイと、
前記第３シートトレイ上のシートを前記第２転写部に供給する第２供給ローラであって、前記第３排出ローラよりも下に配置された第２供給ローラと、
を備える第２層転写装置をさらに備えることを特徴とする請求項６に記載の転写ユニット。
【請求項８】
前記第１層転写装置は、前記感光ドラムより下に位置し、
前記第２層転写装置は、前記感光ドラムより上に位置することを特徴とする請求項７に記載の転写ユニット。
【請求項９】
前記第１シートトレイは、上下方向において、前記第２シートトレイと前記第３シートトレイの間に位置することを特徴とする請求項８に記載の転写ユニット。
【請求項１０】
画像形成装置は、制御部をさらに備え、
前記制御部は、前記第１フラッパと前記第２フラッパを制御して、前記トナー像を形成したシートを前記第１層転写装置と前記第２層転写装置に交互に排出することを特徴とする請求項７に記載の転写ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置と層転写装置を備える転写ユニットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、画像形成装置によって印刷層が形成された第１のシートに、粘着剤層を有する第２のシートを重ね合わせて搬送・加熱・加圧し、粘着剤層を印刷層に熱転写する装置が知られている（特許文献１参照）。印刷層に粘着剤層が転写されたシートは、例えば、Ｔシャツなどにプリントするために使用される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０５９０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ユーザは、シートに印刷層を印刷した後、画像形成装置から層転写装置にシートを移動しなくてはならないため、手間となっていた。また、転写をするシートと異なる面にも印刷することが求められている。
【０００５】
そこで、本発明は、ユーザが画像形成装置から層転写装置にシートを移動しなくても両面印刷および転写を実行できる転写ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記した目的を達成するため、本発明の転写ユニットは、画像形成装置と、第１層転写装置と、を備える。
画像形成装置は、第１筐体と、画像形成部と、第１排出ローラと、第２排出ローラと、第１経路と、第２経路と、第１スイッチバックローラと、第３経路と、を備える。第１筐体は、上部に第１シートトレイを有する。画像形成部は、感光ドラムを有し、シートにトナー像を形成する。第１排出ローラは、第１シートトレイにシートを排出する。第２排出ローラは、第１筐体外にシートを排出する。第２排出ローラは、第１排出ローラとは異なる位置にシートを排出する。第１経路は、画像形成部から排出されたシートが案内される経路である。第２経路は、第１経路から分岐して、第１経路からシートを画像形成部に再度案内する経路である。第１スイッチバックローラは、第１経路に配置されたローラである。第１スイッチバックローラは、正転することで第１経路に案内されたシートを第１筐体の外に向けて搬送し、逆転することでシートの表裏を反転して第２経路に搬送する。第３経路は、第１経路から分岐して、第１経路から第２排出ローラへシートを案内する経路である。

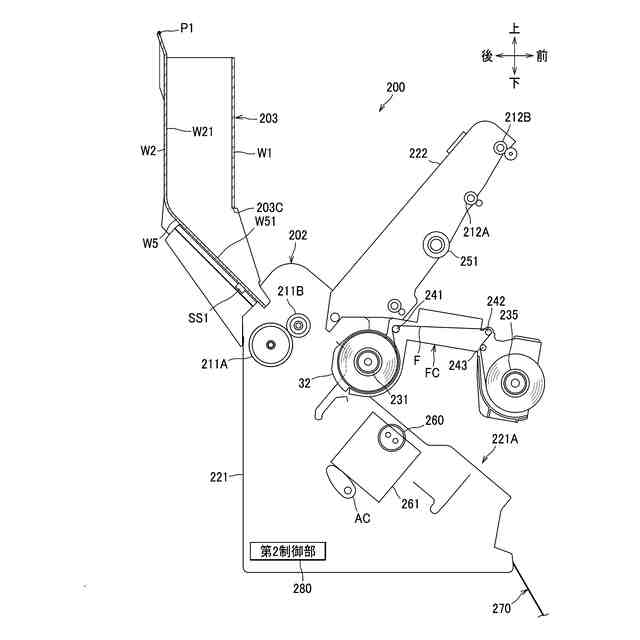

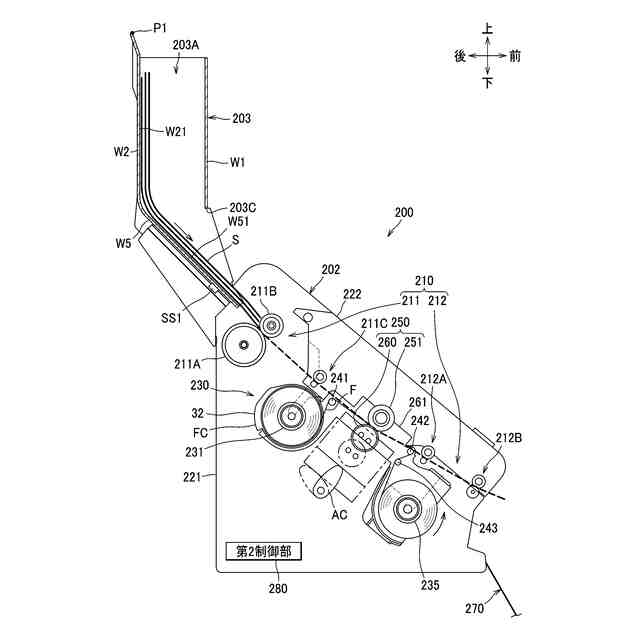

第１層転写装置は、シートのトナー像が形成された面に複数の層からなる多層フィルムを重ね、トナー像の上に多層フィルムの少なくとも一層を転写する。第１層転写装置は、第２筐体と、第１転写部と、第２シートトレイと、第１供給ローラと、を備える。第１転写部は、第２筐体内に配置され、多層フィルムとシートをニップし、シートのトナー像の上に多層フィルムの少なくとも一層を転写する。第２シートトレイは、第２筐体の上部に配置され、第２排出ローラから排出されたシートを受けるトレイである。第１供給ローラは、第２シートトレイ上のシートを第１転写部に供給する。第１供給ローラは、第２排出ローラよりも下に配置されている。
【０００７】
転写ユニットが両面印刷可能な画像形成装置と層転写装置を備え、画像形成装置が第１経路と、第１経路からシートを画像形成部に再度案内する第２経路と、逆転することでシートの表裏を反転して第２経路に搬送する第１スイッチバックローラと、を備えるとともに、層転写装置が第１筐体から排出されたシートを受ける第２シートトレイを備えるため、ユーザが画像形成装置から層転写装置にシートを移動しなくても両面印刷および転写を実行できる。
また、この転写ユニットでは、層転写装置の供給ローラが画像形成装置の第２排出ローラよりも下に配置されていることで、第２排出ローラから排出されたシートが重力により供給ローラに移動するため、ユーザが画像形成装置から層転写装置にシートを移動しなくても両面印刷および転写を実行できる。
【０００８】
また、画像形成装置は、制御部をさらに備えていてもよい。そして、第１層転写装置は、第２シートトレイで受けたシートの下側の面に多層フィルムの少なくとも一層を転写するように構成されていてもよい。そして、制御部は、シートの第１面に第１画像を形成し、第１面に画像形成した後、シートの第１面とは反対側の第２面に第２画像を形成し、画像形成装置は、シートの第２面を下向きにしてシートを第２シートトレイに排出する構成であってもよい。
【０００９】
また、画像形成装置は、制御部をさらに備えていてもよい。そして、第１層転写装置は、第２シートトレイで受けたシートの上側の面に多層フィルムの少なくとも一層を転写するように構成されていてもよい。そして、制御部は、シートの第１面に第１画像を形成し、画像形成装置は、シートの第２面を上向きにしてシートを第２シートトレイに排出する構成であってもよい。
【００１０】
また、制御部は、第１面に形成すべき第１画像のデータと、第２面に形成すべき第２画像のデータを受信した場合、シートの第１面に、第１画像の正像を画像形成し、シートの第２面に、第２画像の鏡像を画像形成する構成であってもよい。
（【００１１】以降は省略されています）
