公開番号2025128613
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025383
出願日2024-02-22
発明の名称液体吐出装置及びそれに用いられる液体セット
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類B41J 2/165 20060101AFI20250827BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ノズル内の液体が希釈されることを抑制することが可能な技術を提供する。
【解決手段】液体吐出装置は、固形分を含有する第1の液体をノズルから媒体に向けて吐出するためのヘッドと、ノズルを被覆するために前記ヘッドに接触する接触位置と、前記ヘッドから離間する離間位置と、の間で移動可能なキャップと、第1の液体とは異なる第2の液体を貯留するとともに、第1の流路を介してキャップに接続される第1のタンクと、第1の流路とは異なる第2の流路を介してキャップに接続される第2のタンクと、制御部と、を備える。第2の液体の密度は、第1の液体の密度よりも大きい。制御部は、第1のタンクから第1の流路を介してキャップ内へ第2の液体を供給する第1の供給処理と、キャップ内から第2の流路を介して第2のタンクへ第2の液体を排出する第1の排出処理と、を実行可能である。
【選択図】図1
特許請求の範囲【請求項１】
液体吐出装置であって、
固形分を含有する第１の液体をノズルから媒体に向けて吐出するためのヘッドと、
前記ノズルを被覆するために前記ヘッドに接触する接触位置と、前記ヘッドから離間する離間位置と、の間で移動可能なキャップと、
前記第１の液体とは異なる第２の液体を貯留するとともに、第１の流路を介して前記キャップに接続される第１のタンクと、
前記第１の流路とは異なる第２の流路を介して前記キャップに接続される第２のタンクと、
制御部と、
を備え、
前記第２の液体の密度は、前記第１の液体の密度よりも大きく、
前記制御部は、
前記第１のタンクから前記第１の流路を介して前記キャップ内へ前記第２の液体を供給する第１の供給処理と、
前記キャップ内から前記第２の流路を介して前記第２のタンクへ前記第２の液体を排出する第１の排出処理と、を実行可能である、液体吐出装置。
続きを表示（約 1,300 文字）【請求項２】
前記液体吐出装置は、前記第１の液体を前記媒体に向けて吐出するための第１のモードと、前記第１の液体を前記媒体に向けて吐出しない第２のモードと、を含む複数のモードのうちのいずれかで動作可能であり、
前記制御部は、
前記液体吐出装置が前記第２のモードに移行するための第１の移行条件が満たされる場合に、前記キャップが前記接触位置に位置する状態において、前記第１の供給処理を実行し、
前記液体排出装置が前記第２のモードから前記第１のモードに移行するための第２の移行条件が満たされる場合に、前記第１の排出処理を実行し、前記キャップを前記接触位置から前記離間位置に移動させる、請求項１に記載の液体吐出装置。
【請求項３】
前記ヘッドから前記第１の液体が吐出されない時間が所定時間を超える場合、及び、前記液体排出装置の電源をオフするための操作が加えられる場合、の少なくとも一方の場合に、前記第１の移行条件が満たされる、請求項２に記載の液体吐出装置。
【請求項４】
前記液体吐出装置を前記第１のモードに移行させるための操作が加えられる場合、及び、前記液体排出装置の電源をオンするための操作が加えられる場合、の少なくとも一方の場合に、前記第２の移行条件が満たされる、請求項２に記載の液体吐出装置。
【請求項５】
前記制御部は、さらに、前記第１の供給処理が実行された後の所定のタイミングにおいて、前記第１のタンクから前記第１の流路を介して前記キャップ内へ前記第２の液体を補充する補充処理を実行する、請求項１に記載の液体吐出装置。
【請求項６】
前記所定のタイミングは、前記第１の供給処理が実行されてから所定時間が経過するタイミングである、請求項５に記載の液体吐出装置。
【請求項７】
前記制御部は、さらに、
前記ノズルから前記キャップ内へ前記第１の液体を吐出する吐出処理と、
前記吐出処理が実行された後に、前記キャップが前記接触位置に位置する状態において、前記第１のタンクから前記第１の流路を介して前記キャップ内へ前記第２の液体を供給する第２の供給処理と、
前記第２の供給処理が実行された後に、前記第２の流路を介して前記第２のタンクへ前記キャップ内の液体を排出する第２の排出処理と、を実行可能である、請求項１に記載の液体吐出装置。
【請求項８】
前記制御部は、さらに、前記吐出処理が実行された後であって、前記第２の供給処理の前に、前記キャップ内から前記第２の流路を介して前記第２のタンクへ前記第１の液体を排出する第３の排出処理を実行可能である、請求項７に記載の液体吐出装置。
【請求項９】
前記制御部は、前記吐出処理における前記第１の液体の吐出量に基づいて、前記第２の供給処理における前記第２の液体の供給量を決定する、請求項７に記載の液体吐出装置。
【請求項１０】
前記第２の液体は、界面活性剤及び水を含む、請求項１に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、液体を媒体に向けて吐出する液体吐出装置に関する技術を開示する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、液体吐出装置が開示されている。この液体吐出装置では、内部に保湿液が供給されたキャップでヘッドを覆うことによって、ヘッドのノズル近傍の湿度が所定の範囲内に維持される。これにより、保管時において、ノズルが乾燥することを防止できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－００８６３９号広報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような液体吐出装置では、キャップ内に貯留された保湿液がノズル面に接触する場合に、ノズル内のインクが保湿液により希釈されるおそれがある。本明細書では、ノズル内の液体が希釈されることを抑制することが可能な技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、液体吐出装置を開示する。当該液体吐出装置は、固形分を含有する第１の液体をノズルから媒体に向けて吐出するためのヘッドと、前記ノズルを被覆するために前記ヘッドに接触する接触位置と、前記ヘッドから離間する離間位置と、の間で移動可能なキャップと、前記第１の液体とは異なる第２の液体を貯留するとともに、第１の流路を介して前記キャップに接続される第１のタンクと、前記第１の流路とは異なる第２の流路を介して前記キャップに接続される第２のタンクと、制御部と、を備える。前記第２の液体の密度は、前記第１の液体の密度よりも大きい。前記制御部は、前記第１のタンクから前記第１の流路を介して前記キャップ内へ前記第２の液体を供給する第１の供給処理と、前記キャップ内から前記第２の流路を介して前記第２のタンクへ前記第２の液体を排出する第１の排出処理と、を実行可能である。
【０００６】
上記の構成によると、第２の液体が第１の液体よりも大きな密度を有することから、第２の液体には、第１の液体よりも大きな重力が作用する。そのため、仮に、キャップ内に供給された第２の液体がノズル面に接触しても、ノズル内の第１の液体と第２の液体とが混合することを抑制できる。これにより、ノズル内の第１の液体が希釈されることを抑制できる。
【０００７】
上記の液体吐出装置を実現するためのコンピュータプログラム、及び、当該コンピュータプログラムを記憶するコンピュータ読取可能記録媒体も新規で有用である。上記の液体吐出装置によって実行される方法も新規で有用である。また、上記の液体吐出装置に用いられる液体セットであって、第１の液体と第２の液体とを備える液体セットも新規で有用である。
【図面の簡単な説明】
【０００８】

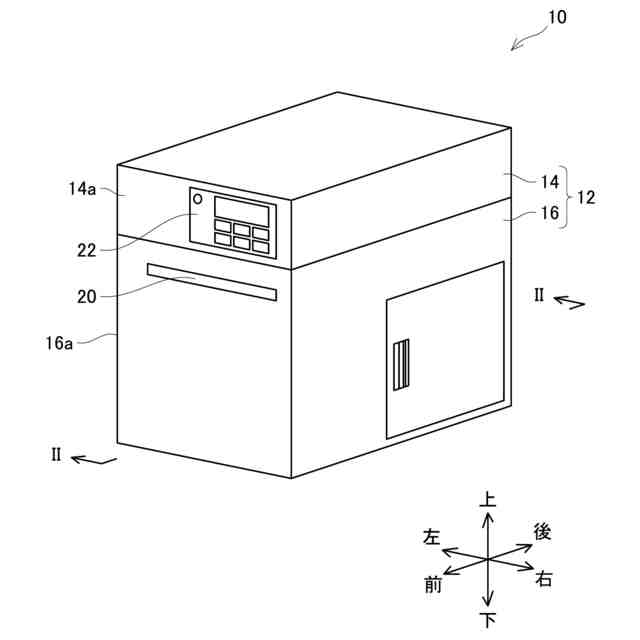

画像記録装置１０の外観構成を示す。

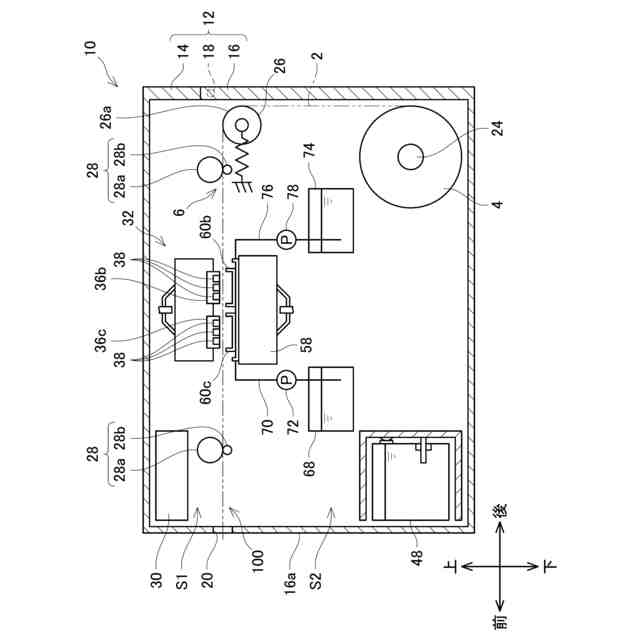

図１のＩＩ－ＩＩ線における断面図である。

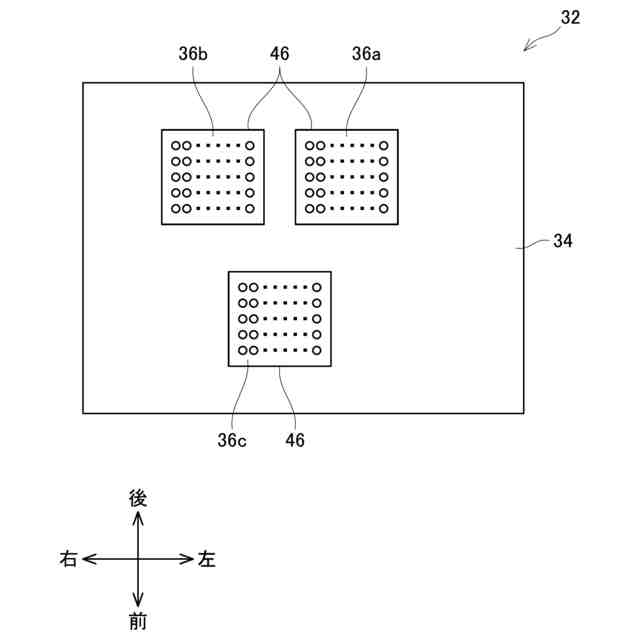

ヘッド３２の底面図である。

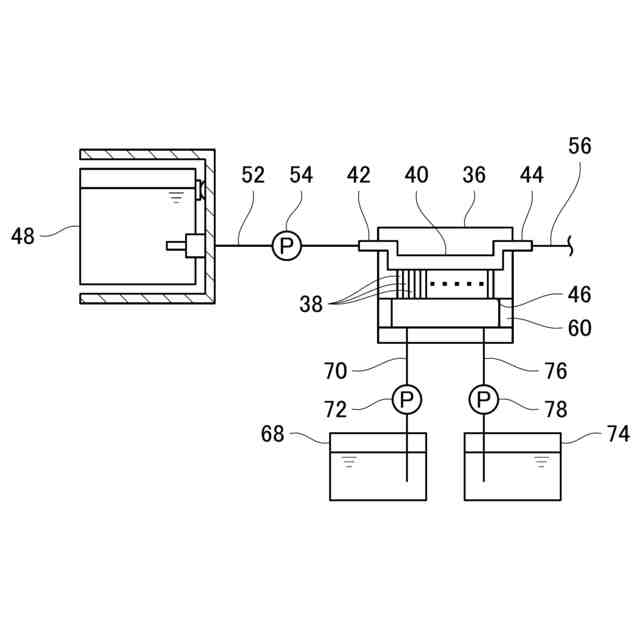

インクタンク４８と吐出モジュール３６との接続関係を示す図である。

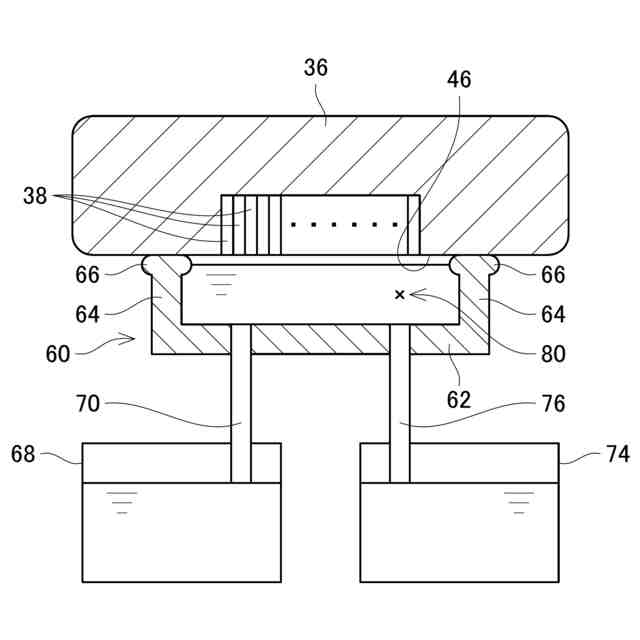

キャップ６０が接触位置にある状態における吐出モジュール３６及びキャップ６０の断面図である。
キャップ６０が離間位置にある状態における吐出モジュール３６及びキャップ６０の断面図である。
保管モード処理のフローチャートである。
メンテナンス処理のフローチャートである。
【発明を実施するための形態】
【０００９】
（画像記録装置１０の外観構成）
図面を参照して、実施形態の画像記録装置１０について説明する。画像記録装置１０は、インクジェット記録方式に従って、シート２に向けてインクを吐出し、シート２に画像を記録する装置である。画像記録装置１０は、卓上に載置されて使用される。但し、他の実施形態では、画像記録装置１０は、床面又はラックに載置されて使用されてもよい。
【００１０】
本明細書では、画像記録装置１０が設置された状態を基準として、各方向を定義する。図１に示すように、画像記録装置１０の設置面側を下方として上下方向が定義され、画像記録装置１０の排出口２０が設けられている側を前方として前後方向が定義され、画像記録装置１０を前方から見て左右方向が定義される。
（【００１１】以降は省略されています）
