公開番号2025120570
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015444
出願日2024-02-05
発明の名称現像カートリッジ
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/08 20060101AFI20250808BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ブレードの中央部を現像ローラに向けて突出させるプレートが帯電することを抑制する。

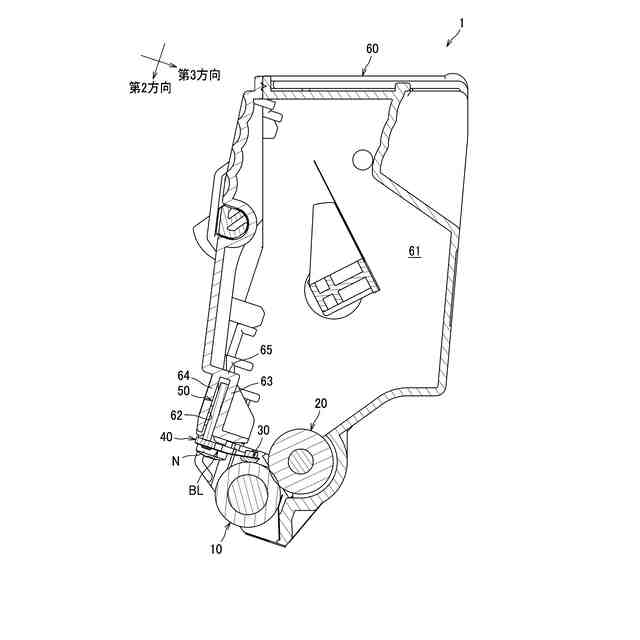

【解決手段】現像カートリッジは、筐体60と、現像ローラ10と、ブレード30と、ホルダ40と、プレート50と、を備える。ホルダ40は、ブレード30が取り付けられる第1ホルダ面40Aと、第2ホルダ面40Bと、を有する。プレート50は、第1プレート面51Aと、第1プレート面51Aの反対側に位置する第2プレート面51Bと、第2ホルダ面40Bを押圧する第1端面51Cと、を有する。プレート50の第1端面51Cは、第1方向における中央が第1方向における第1端面51Cの両端部よりもホルダ40に向けて突出している。筐体60は、プレート50の一部が入り込む凹部62と、第1プレート面51Aを覆う第1壁63と、第2プレート面51Bを覆う第2壁64と、を有する。
【選択図】図6

特許請求の範囲【請求項１】
筐体と、
第１方向に延びる回転軸について回転可能な現像ローラと、
前記第１方向に延び、前記現像ローラに接触するブレードであって、前記現像ローラの周面のトナーの厚さを規制するブレードと、
前記第１方向に延びる平板状のホルダであって、前記ブレードが取り付けられる第１ホルダ面と、前記第１ホルダ面の反対側に位置する第２ホルダ面と、を有するホルダと、

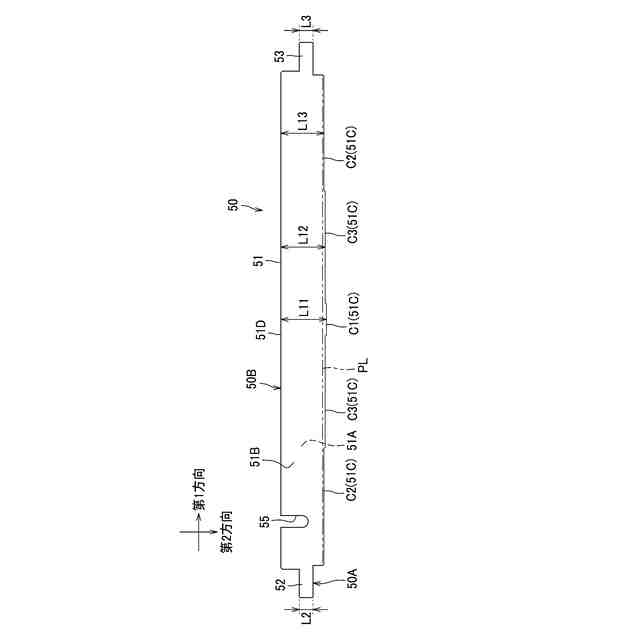

前記第１方向に延びる導電性のプレートであって、第１プレート面と、前記第１プレート面の反対側に位置する第２プレート面と、前記第２ホルダ面を押圧する第１端面と、を有するプレートと、を備え、
前記プレートの前記第１端面は、前記第１方向における中央が前記第１方向における前記第１端面の両端部よりも前記ホルダに向けて突出しており、
前記筐体は、
前記プレートの一部が入り込む凹部と、
前記第１プレート面を覆う第１壁と、
前記第２プレート面を覆う第２壁と、を有することを特徴とする現像カートリッジ。
続きを表示（約 670 文字）【請求項２】
前記プレートは、前記第１端面の反対側に位置する第２端面を有し、
前記筐体は、前記プレートが前記凹部に入り込んだ状態において、前記第２端面を覆うことを特徴とする請求項１に記載の現像カートリッジ。
【請求項３】

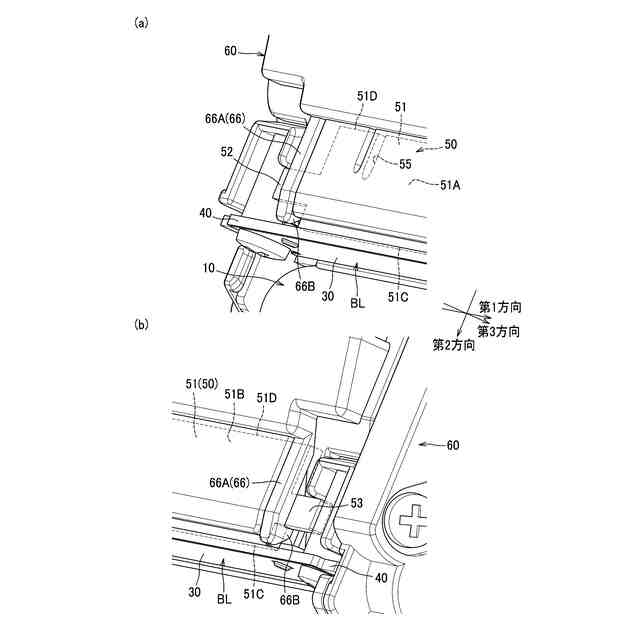

前記筐体は、前記プレートが前記凹部から抜けないように保持するフックを有することを特徴とする請求項１に記載の現像カートリッジ。
【請求項４】
前記プレートは、前記第１端面の反対側に位置する第２端面を有し、
前記フックは、
前記筐体の第１方向における両端部にそれぞれ配置され、
前記第２端面から前記第１端面に向かう方向に延び、弾性変形可能なアームと、前記アームの先端に位置し、前記プレートに引っ掛かる爪部と、を有することを特徴とする請求項３に記載の現像カートリッジ。
【請求項５】
前記プレートは、第１方向の両端から第１方向にそれぞれ突出する突出部を有し、
前記フックは、前記突出部に引っ掛かっていることを特徴とする請求項４に記載の現像カートリッジ。
【請求項６】
前記プレートの前記第１端面は、前記凹部に入り込んでおらず、
前記第１プレート面の一部、または、前記第２プレート面の一部は、前記筐体から露出していることを特徴とする請求項１に記載の現像カートリッジ。
【請求項７】
前記凹部の前記第１壁は、前記プレートの前記第１プレート面と接触することを特徴とする請求項１に記載の現像カートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、現像ローラに接触するブレードを備える現像カートリッジに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、現像ローラに接触するブレードを備える現像カートリッジが知られている（特許文献１）。この技術では、ブレードは、プレートとホルダに挟まれた状態で筐体に取り付けられている。このプレートの端面は、中央部が両端部よりも突出している。このため、ブレードは、プレートの端面と接触して中央部が現像ローラに向けて突出している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５１９０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ブレードの中央部を現像ローラに向けて突出させるプレートが導電性の材料で構成されているため、プレートが帯電してしまうおそれがある。このため、プレートが帯電してしまった場合、プレートと接触しているブレードも帯電してしまうという問題点があった。
【０００５】
そこで、本開示は、ブレードの中央部を現像ローラに向けて突出させるプレートが帯電することを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
上述の課題を解決するための本願の第１開示の現像カートリッジは、筐体と、現像ローラと、ブレードと、ホルダと、プレートと、を備える。
現像ローラは、第１方向に延びる回転軸について回転可能である。ブレードは、第１方向に延び、現像ローラに接触する。ブレードは、現像ローラの周面のトナーの厚さを規制する。ホルダは、第１方向に延びる平板状である。ホルダは、ブレードが取り付けられる第１ホルダ面と、第１ホルダ面の反対側に位置する第２ホルダ面と、を有する。プレートは、第１方向に延び、導電性である。プレートは、第１プレート面と、第１プレート面の反対側に位置する第２プレート面と、第２ホルダ面を押圧する第１端面と、を有する。
プレートの第１端面は、第１方向における中央が第１方向における第１端面の両端部よりもホルダに向けて突出している。
筐体は、プレートの一部が入り込む凹部と、第１プレート面を覆う第１壁と、第２プレート面を覆う第２壁と、を有する。
【０００７】
第１開示によれば、筐体の凹部がプレートを覆うことで、ブレードの中央部を現像ローラに向けて突出させるプレートが帯電することを抑制することができる。
【０００８】
本願の第２開示では、第１開示の現像カートリッジにおいて、プレートは、第１端面の反対側に位置する第２端面を有していてもよい。そして、筐体は、プレートが凹部に入り込んだ状態において、第２端面を覆っていてもよい。
【０００９】
第２開示によれば、筐体の凹部がプレートの第１プレート面、第２プレート面および第２端面を覆うことで、プレートが帯電することをさらに抑制できる。
【００１０】
本願の第３開示では、第１開示の現像カートリッジにおいて、筐体は、プレートが凹部から抜けないように保持するフックを有していてもよい。
（【００１１】以降は省略されています）
