公開番号2025127155
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023709
出願日2024-02-20
発明の名称現像カートリッジおよび画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250825BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナー収容部の容積を大きくできる現像カートリッジおよび画像形成装置を提供する。

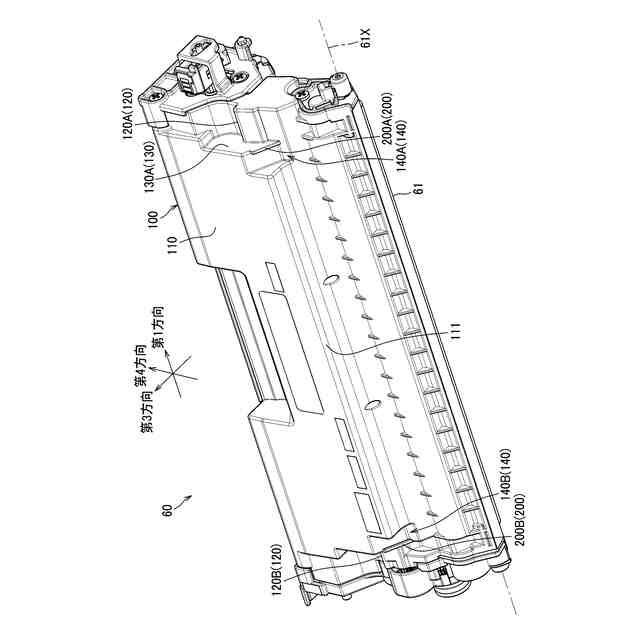

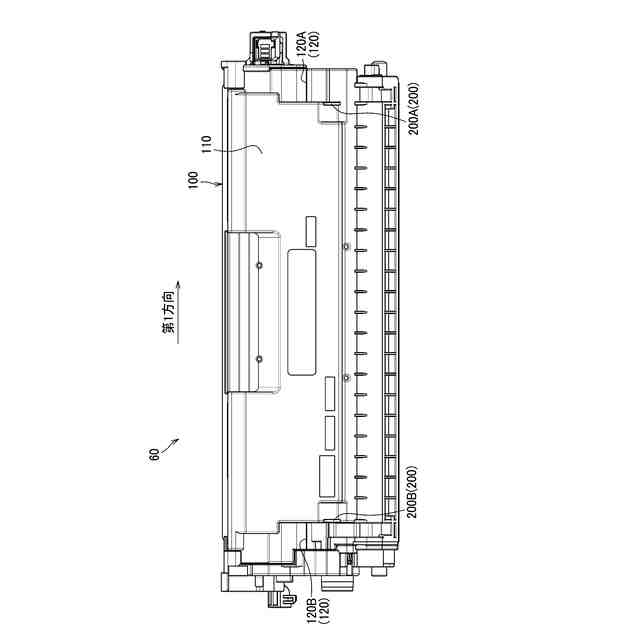

【解決手段】ドラムユニットに着脱可能な現像カートリッジ60であって、現像ローラ61と、フレーム100と、フレーム100の外表面の第1方向の一方の端部に位置し、ドラムユニットに接触してドラムユニットに対するフレーム100の現像ローラ軸61X回りの位置を決める位置決めリブ200Aと、フレーム100の外表面の第1方向の他方の端部に位置し、ドラムユニットに接触してドラムユニットに対するフレーム100の現像ローラ軸61X回りの位置を決める位置決めリブ200Bとを備える。フレーム100は、トナー収容部110を有する。トナー収容部110は、第1方向において位置決めリブ200A,200Bの間に位置し、位置決めリブ200A,200Bよりも突出する突出部111であって、トナーを収容可能な突出部111を有する。

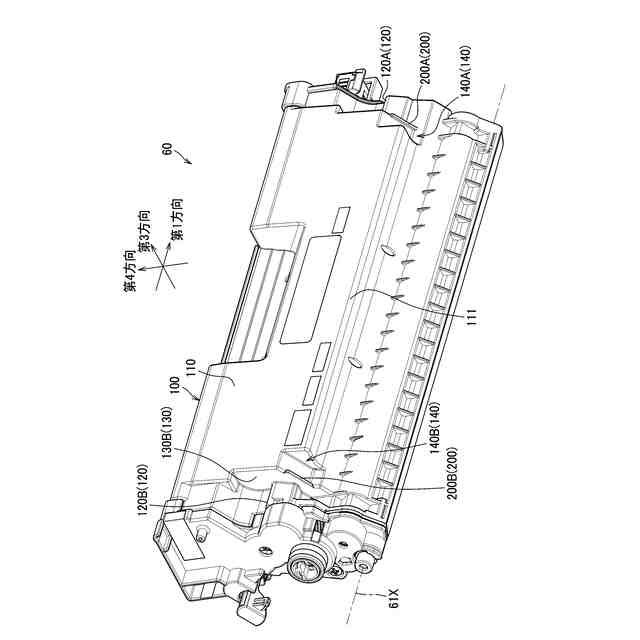

【選択図】図3
特許請求の範囲【請求項１】
第１感光ドラムを備えるドラムユニットに着脱可能な現像カートリッジであって、
第１方向に延びる現像ローラ軸について回転可能な現像ローラと、
前記ドラムユニットに対して前記現像ローラ軸回りの位置が決められるフレームと、
前記フレームの外表面の前記第１方向の一方の端部に位置する第１位置決めリブであって、前記フレームの外表面から突出し、前記ドラムユニットに接触して前記ドラムユニットに対する前記フレームの前記現像ローラ軸回りの位置を決めるための第１位置決めリブと、
前記フレームの外表面の前記第１方向の他方の端部に位置する第２位置決めリブであって、前記フレームの外表面から突出し、前記ドラムユニットに接触して前記ドラムユニットに対する前記フレームの前記現像ローラ軸回りの位置を決めるための第２位置決めリブと、を備え、
前記フレームは、トナーを収容可能なトナー収容部を有し、
前記トナー収容部は、前記第１方向において前記第１位置決めリブと前記第２位置決めリブとの間に位置し、前記第１位置決めリブおよび前記第２位置決めリブよりも突出する突出部であって、トナーを収容可能な突出部を有することを特徴とする現像カートリッジ。
続きを表示（約 760 文字）【請求項２】
前記フレームは、
前記フレームの外表面の前記第１方向の一方の端部に位置する第１被押圧部であって、前記ドラムユニットの押圧部材によって押圧される第１被押圧部と、
前記フレームの外表面の前記第１方向の他方の端部に位置する第２被押圧部であって、前記ドラムユニットの押圧部材によって押圧される第２被押圧部と、を有し、
前記第１位置決めリブおよび前記第２位置決めリブは、前記第１方向において前記第１被押圧部と前記第２被押圧部との間に位置することを特徴とする請求項１に記載の現像カートリッジ。
【請求項３】
前記フレームは、前記第１方向と交差する壁を有し、
前記第１位置決めリブおよび前記第２位置決めリブは、前記壁に沿って突出していることを特徴とする請求項１に記載の現像カートリッジ。
【請求項４】
現像カートリッジは、前記ドラムユニットに対して、前記現像ローラが前記第１感光ドラムに接触する接触位置と、前記現像ローラが前記第１感光ドラムから離間する離間位置との間を、前記第１方向と交差する第２方向に移動可能であり、
前記第１位置決めリブの、前記ドラムユニットに接触する面は、前記第２方向に沿って延びており、
前記第２位置決めリブの、前記ドラムユニットに接触する面は、前記第２方向に沿って延びていることを特徴とする請求項１に記載の現像カートリッジ。
【請求項５】
前記ドラムユニットと、
請求項１から請求項４のいずれか１項に記載の現像カートリッジと、を備える画像形成装置であって、
前記ドラムユニットは、前記第１感光ドラムと並ぶ、少なくとも１つの第２感光ドラムをさらに備えることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、現像カートリッジおよび画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、現像カートリッジとして、現像筐体と、現像筐体に保持される現像ローラとを備え、感光ドラムを備えるドロワユニットに着脱可能なものが知られている（特許文献１）。この技術では、現像カートリッジは、現像筐体から突出する位置決めリブがドロワユニットに接触することで、ドロワユニットに対する現像ローラの軸回りの位置が決められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２４８２９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、現像カートリッジについては、トナーを収容するトナー収容部の大容量化が求められている。
そこで、トナー収容部の容積を大きくできることが望まれる。
【課題を解決するための手段】
【０００５】

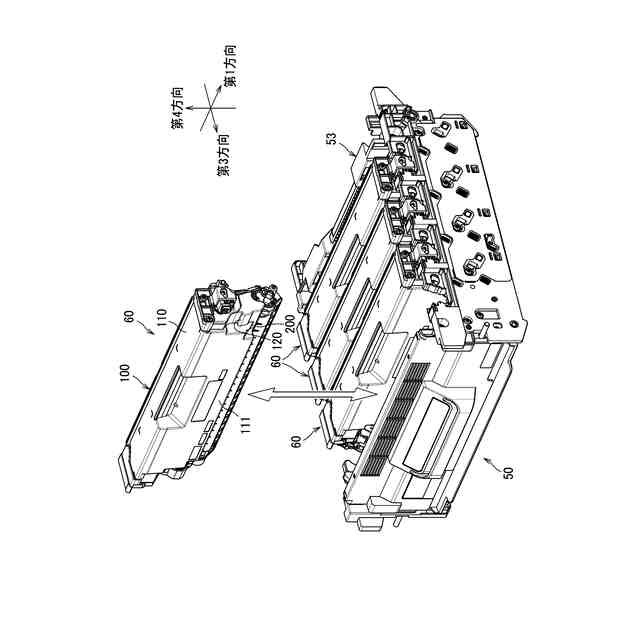

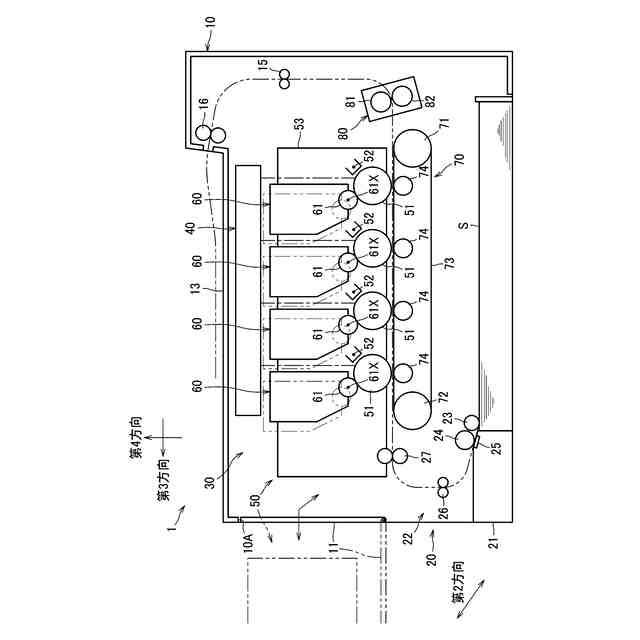

本願の第１開示では、現像カートリッジは、第１感光ドラムを備えるドラムユニットに着脱可能である。
現像カートリッジは、現像ローラと、フレームと、第１位置決めリブと、第２位置決めリブと、を備える。
現像ローラは、第１方向に延びる現像ローラ軸について回転可能である。
フレームは、ドラムユニットに対して現像ローラ軸回りの位置が決められる。

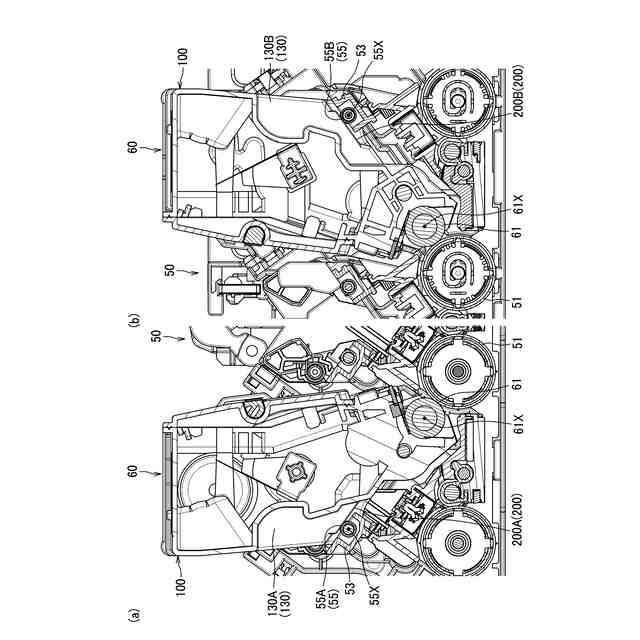

第１位置決めリブは、フレームの外表面の第１方向の一方の端部に位置する。第１位置決めリブは、フレームの外表面から突出し、ドラムユニットに接触してドラムユニットに対するフレームの現像ローラ軸回りの位置を決めるためのリブである。
第２位置決めリブは、フレームの外表面の第１方向の他方の端部に位置する。第２位置決めリブは、フレームの外表面から突出し、ドラムユニットに接触してドラムユニットに対するフレームの現像ローラ軸回りの位置を決めるためのリブである。
フレームは、トナーを収容可能なトナー収容部を有する。
トナー収容部は、突出部を有する。
突出部は、第１方向において第１位置決めリブと第２位置決めリブとの間に位置し、第１位置決めリブおよび第２位置決めリブよりも突出する。突出部は、トナーを収容可能である。
【０００６】
第１開示によれば、トナー収容部が、第１位置決めリブと第２位置決めリブとの間に位置し、位置決めリブよりも突出する突出部であって、トナーを収容可能な突出部を有することで、トナー収容部の容積を大きくできる。
【０００７】

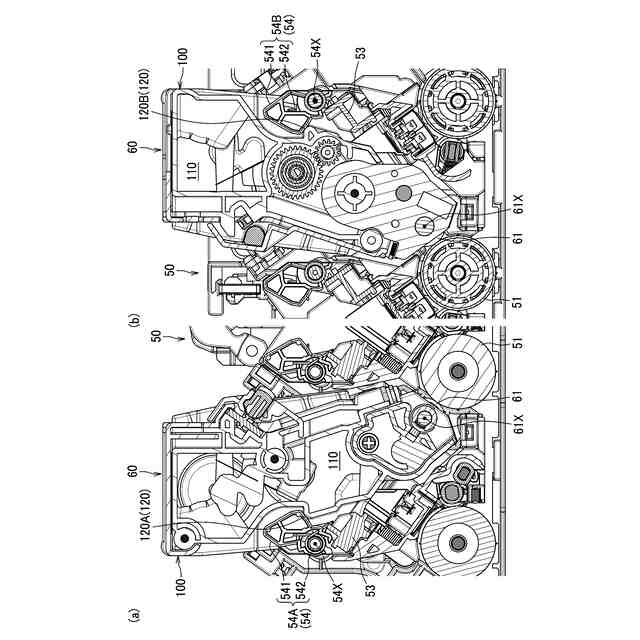

本願の第２開示では、第１開示の現像カートリッジにおいて、フレームは、第１被押圧部と、第２被押圧部と、を有していてもよい。
第１被押圧部は、フレームの外表面の第１方向の一方の端部に位置する。第１被押圧部は、ドラムユニットの押圧部材によって押圧される。
第２被押圧部は、フレームの外表面の第１方向の他方の端部に位置する。第２被押圧部は、ドラムユニットの押圧部材によって押圧される。
第１位置決めリブおよび第２位置決めリブは、第１方向において第１被押圧部と第２被押圧部との間に位置していてもよい。
【０００８】
第２開示によれば、第１位置決めリブおよび第２位置決めリブが、第１方向において第１被押圧部と第２被押圧部との間に位置することで、第１位置決めリブおよび第２位置決めリブは、第１被押圧部および第２被押圧部よりもフレームの第１方向の端から遠い位置に位置することになる。これにより、第１位置決めリブおよび第２位置決めリブの破損を抑制できる。
【０００９】
本願の第３開示では、第１開示の現像カートリッジにおいて、フレームは、第１方向と交差する壁を有し、第１位置決めリブおよび第２位置決めリブは、壁に沿って突出していてもよい。
【００１０】
第３開示によれば、第１位置決めリブおよび第２位置決めリブが、フレームの壁に沿って突出していることで、第１位置決めリブおよび第２位置決めリブの強度を確保できる。
（【００１１】以降は省略されています）
