公開番号2025133528
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031535
出願日2024-03-01
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人
主分類G03G 15/00 20060101AFI20250904BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ドラムユニットの種類および転写ユニットの種類に応じて印刷品質が変わることを抑制できる技術を提供する。

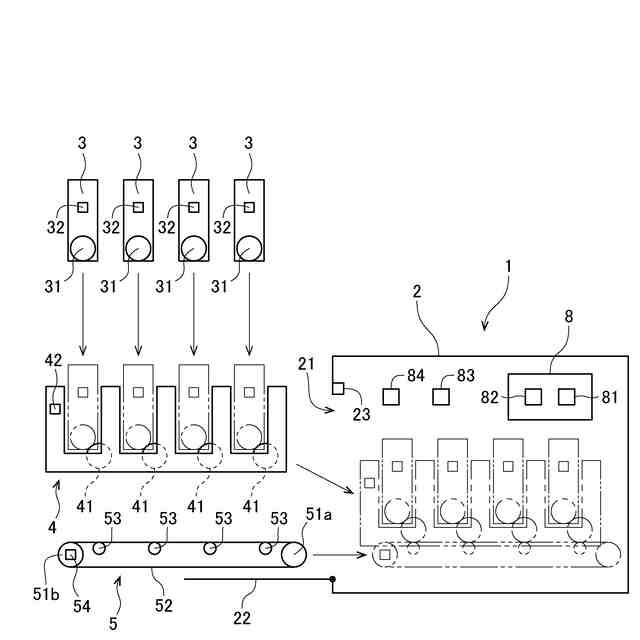

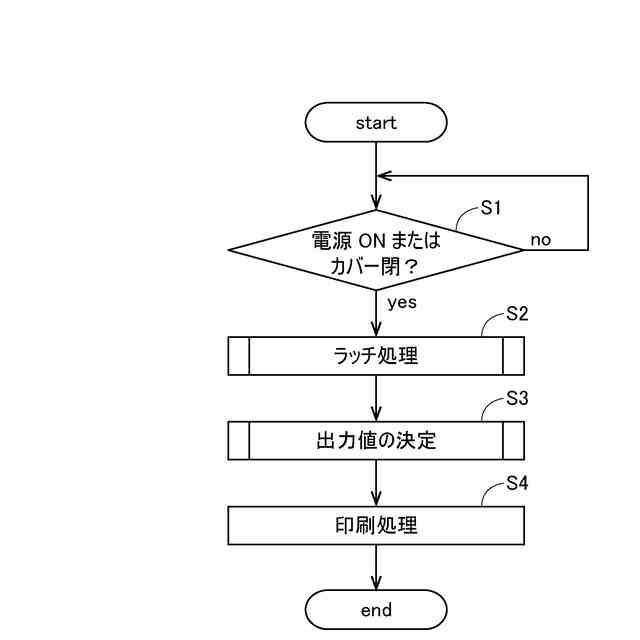

【解決手段】画像形成装置1の制御部8は、ドラムメモリ42から、ドラムユニット4の種類を示すドラム情報を読み出す。また、制御部8は、転写メモリ54から、転写ユニット5の種類を示す転写情報を読み出す。そして、制御部8は、ドラム情報および転写情報に基づいて、転写ローラ53へ供給すべき電流または電圧の出力値を決定する。このようにすれば、ドラムユニット4の種類と転写ユニット5の種類の組み合わせに応じて、転写ローラ53へ供給される電流または電圧の出力値を変化させることができる。これにより、ドラムユニット4の種類および転写ユニット5の種類に応じて印刷品質が変わることを抑制できる。
【選択図】図1

特許請求の範囲【請求項１】
フレームと、
前記フレームに対して交換可能なドラムユニットであって、
感光体ドラムと、
前記ドラムユニットの種類を示すドラム情報を記憶したドラムメモリと、
を有するドラムユニットと、
前記フレームに対して交換可能な転写ユニットであって、
転写ローラと、
前記転写ユニットの種類を示す転写情報を記憶した転写メモリと、
を有する転写ユニットと、
前記フレームに前記ドラムユニットおよび前記転写ユニットが装着された状態において、前記ドラムメモリ、前記転写ローラ、および前記転写メモリと電気的に接続される制御部と、
を備え、
前記制御部は、

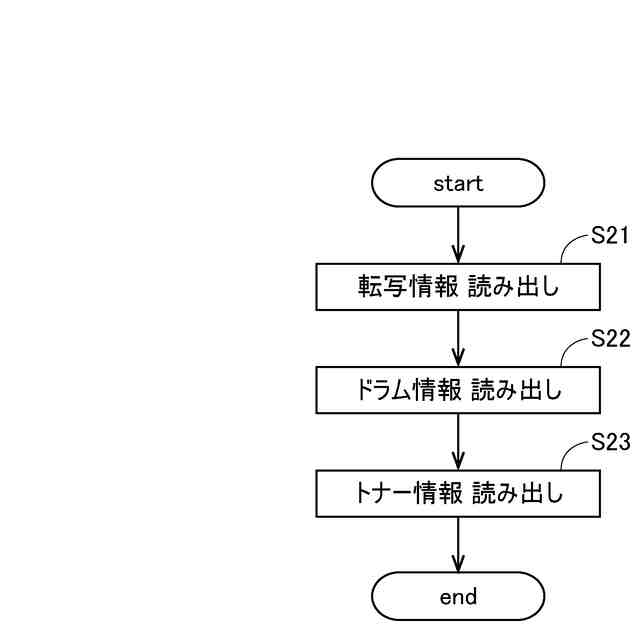

前記ドラムメモリから前記ドラム情報を読み出すドラム情報読出処理と、
前記転写メモリから前記転写情報を読み出す転写情報読出処理と、
前記ドラム情報および前記転写情報に基づいて、前記転写ローラへ供給すべき電流または電圧の出力値を決定する出力値決定処理と、
を実行することを特徴とする、画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記制御部は、

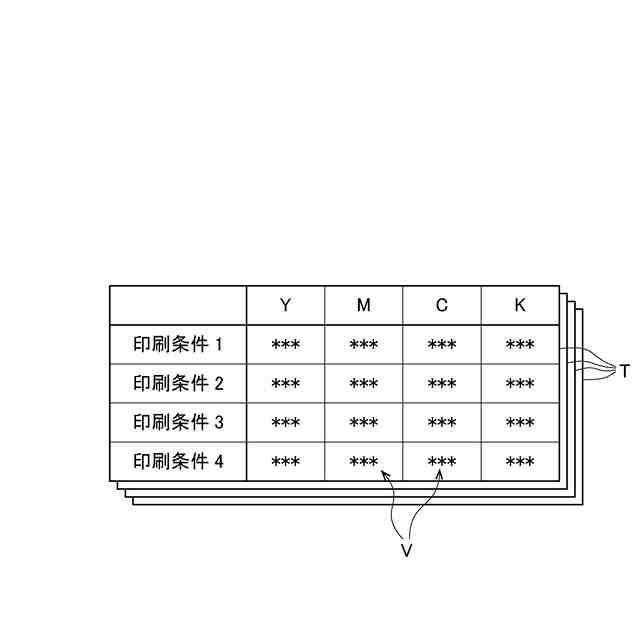

印刷条件と前記出力値との関係を示す複数種類のテーブルを記憶した本体メモリ
を有し、

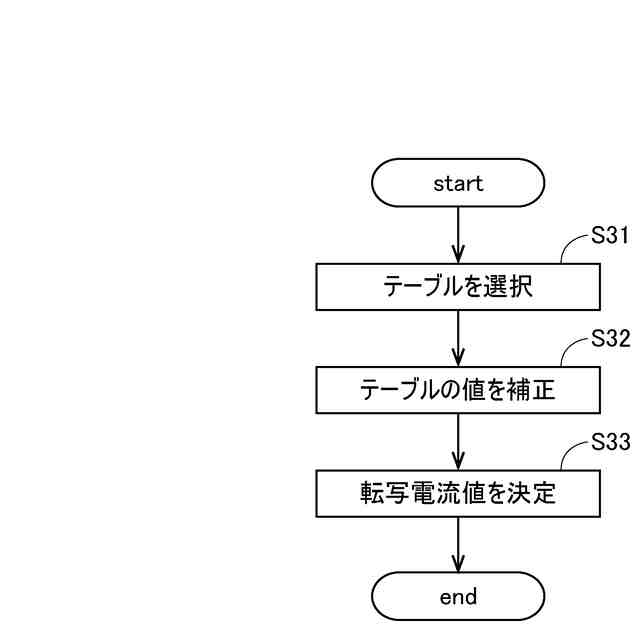

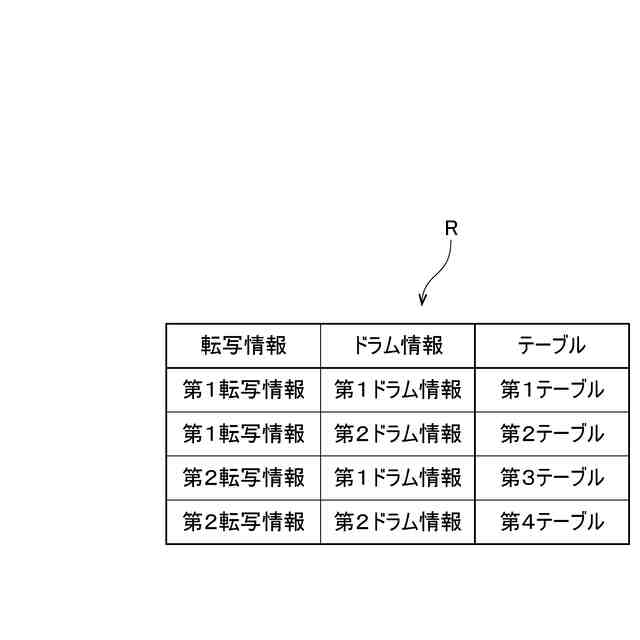

前記制御部は、前記出力値決定処理において、前記ドラム情報および前記転写情報に基づいて、前記複数種類のテーブルのうちの１つを選択し、選択された前記テーブルにおける前記印刷条件に従って前記出力値を決定することを特徴とする、画像形成装置。
【請求項３】
請求項２に記載の画像形成装置であって、
前記印刷条件は、温度、湿度、印刷用紙の種類、印刷用紙の幅、および印刷速度の少なくともいずれか１つを含むことを特徴とする、画像形成装置。
【請求項４】
請求項２または請求項３に記載の画像形成装置であって、
現像ローラ
をさらに備え、
前記制御部は、
前記現像ローラによるトナーの使用量を示すトナー情報に基づいて、前記テーブルに示された出力値を補正する補正処理
をさらに実行することを特徴とする、画像形成装置。
【請求項５】
請求項４に記載の画像形成装置であって、
前記トナー情報は、
前記現像ローラの累積回転数、
前記現像ローラを使用した累積印刷枚数、および
前記現像ローラを使用した累積ドットカウント
のいずれかであることを特徴とする、画像形成装置。
【請求項６】
請求項４に記載の画像形成装置であって、
前記トナー情報により示される前記使用量が増加するにつれて、前記補正処理における前記出力値の補正量が大きくなることを特徴とする、画像形成装置。
【請求項７】
請求項４に記載の画像形成装置であって、
前記フレームに対して交換可能なトナーカートリッジであって、
前記現像ローラと、
前記トナー情報を記憶したトナーメモリと、
を有するトナーカートリッジ
を備え、
前記フレームに前記トナーカートリッジが装着された状態において、前記制御部は、前記トナーメモリと電気的に接続され、
前記制御部は、
前記トナーメモリから前記トナー情報を読み出すトナー情報読出処理
をさらに実行し、
前記制御部は、前記補正処理において、前記トナー情報読出処理において読み出された前記トナー情報に基づいて、前記出力値を補正することを特徴とする、画像形成装置。
【請求項８】
請求項１から請求項３のいずれか一項に記載の画像形成装置であって、
前記転写情報は、前記転写ローラの種類を示すことを特徴とする、画像形成装置。
【請求項９】
請求項８に記載の画像形成装置であって、
前記転写情報は、前記転写ローラの製造メーカを示すことを特徴とする、画像形成装置。
【請求項１０】
請求項１から請求項３のいずれか一項に記載の画像形成装置であって、
前記ドラム情報は、前記感光体ドラムの種類を示すことを特徴とする、画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、レーザプリンタ、ＬＥＤプリンタ等の電子写真方式の画像形成装置が知られている。画像形成装置は、ドラムユニットと転写ユニットとを有する。ドラムユニットは、感光体ドラムを有する。転写ユニットは、転写ローラおよびベルトを有する。
【０００３】
画像形成装置１において印刷を行うときには、転写ローラに電流が供給される。これにより、転写ローラに、電流に応じた電圧が印加される。印刷用紙は、ベルトにより、感光体ドラムと転写ローラとの間へ搬送される。その際、転写ローラの電圧による静電気力によって、感光体ドラムから印刷用紙へトナーが転写する。
【０００４】
ドラムユニットおよび転写ユニットを有する従来の画像形成装置については、例えば、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－２５４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ただし、ドラムユニットの種類や、転写ユニットの種類が変わると、転写ローラへ供給する電流値が同じでも、感光体ドラムから印刷用紙へのトナーの転写結果が変わる。印刷品質を安定させるためには、ドラムユニットの種類および転写ユニットの種類によってトナーの転写結果が変わることを抑制する必要がある。
【０００７】
本開示の目的は、ドラムユニットの種類および転写ユニットの種類に応じて印刷品質が変わることを抑制できる技術を提供することである。
【課題を解決するための手段】
【０００８】
本願の第１開示は、フレームと、前記フレームに対して交換可能なドラムユニットであって、感光体ドラムと、前記ドラムユニットの種類を示すドラム情報を記憶したドラムメモリと、を有するドラムユニットと、前記フレームに対して交換可能な転写ユニットであって、転写ローラと、前記転写ユニットの種類を示す転写情報を記憶した転写メモリと、を有する転写ユニットと、前記フレームに前記ドラムユニットおよび前記転写ユニットが装着された状態において、前記ドラムメモリ、前記転写ローラ、および前記転写メモリと電気的に接続される制御部と、を備え、前記制御部は、前記ドラムメモリから前記ドラム情報を読み出すドラム情報読出処理と、前記転写メモリから前記転写情報を読み出す転写情報読出処理と、前記ドラム情報および前記転写情報に基づいて、前記転写ローラへ供給すべき電流または電圧の出力値を決定する出力値決定処理と、を実行することを特徴とする。
【０００９】
本願の第２開示は、第１開示の画像形成装置であって、前記制御部は、印刷条件と前記出力値との関係を示す複数種類のテーブルを記憶した本体メモリを有し、前記制御部は、前記出力値決定処理において、前記ドラム情報および前記転写情報に基づいて、前記複数種類のテーブルのうちの１つを選択し、選択された前記テーブルにおける前記印刷条件に従って前記出力値を決定することを特徴とする。
【００１０】
本願の第３開示は、第２開示の画像形成装置であって、前記印刷条件は、温度、湿度、印刷用紙の種類、印刷用紙の幅、および印刷速度の少なくともいずれか１つを含むことを特徴とする。
（【００１１】以降は省略されています）
