公開番号2025144933
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044862
出願日2024-03-21
発明の名称画像形成装置及び画像形成システム
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】なるべく限られた種類のインクを用いつつ、転写用及び非転写用の画像の両方を媒体に形成するのに適した画像形成装置及び画像形成システムを提供する。
【解決手段】プリンタ10は、シアン、マゼンタ及びイエローからなる3色の昇華型インクと黒色の通常型インクとを媒体に吐出する記録ヘッド6を有している。制御部8は、転写用のカラー画像を用紙Px上に形成するように記録ヘッド6から昇華型インクを吐出させる転写用画像形成処理と、非転写用の単色画像を用紙Px上に形成するように記録ヘッド6から通常型インクを吐出させる非転写用画像形成処理とを実行する。
【選択図】図1
特許請求の範囲【請求項１】
シアン、マゼンタ及びイエローからなる３色の転写用のインクと黒色の非転写用のインクとを媒体に吐出するヘッドと、
転写用の媒体を前記ヘッドに供給する媒体供給部と、
制御部とを備えており、
前記制御部は、
転写用のカラー画像を前記転写用の媒体の一方の面に形成するように前記ヘッドから前記転写用の媒体に前記転写用のインクを吐出させる転写用画像形成処理と、
非転写用の単色画像を前記転写用の媒体の前記一方の面に形成するように前記ヘッドから前記転写用の媒体に前記非転写用のインクを吐出させる非転写用画像形成処理とを、
前記媒体供給部に前記転写用の媒体を前記ヘッドに供給させつつ実行することを特徴とする画像形成装置。
続きを表示（約 2,200 文字）【請求項２】
ユーザ指定の画像データを取得する指定画像データ取得部と、
定型画像データを記憶する記憶部とをさらに備えており、
前記非転写用の単色画像は、前記記憶部の定型画像データが示す画像及び前記指定画像データ取得部が取得した前記ユーザ指定の画像データが示す画像の少なくともいずれかであることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
黒色がシアン、マゼンタ及びイエローの混色で表現されるように、前記転写用のカラー画像をシアン、マゼンタ及びイエローの階調値で示すＣＭＹデータを取得するＣＭＹデータ取得部をさらに備えており、
前記転写用画像形成処理が、前記画像データ取得部が取得した前記ＣＭＹデータに基づいて、前記ヘッドから前記転写用の媒体に前記転写用のインクを吐出させる処理であることを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記非転写用の単色画像を単色の階調値で示す単色画像データを取得する単色画像データ取得部を備えており、
前記非転写用画像形成処理が、前記単色画像データ取得部が取得した前記単色画像データに基づいて、前記ヘッドから前記転写用の媒体に前記非転写用のインクを吐出させる処理であることを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記媒体供給部が前記ヘッドに供給可能である媒体が、前記転写用の媒体及び非転写用の媒体のいずれか一方であり、
外部装置から画像データを取得する画像データ取得部と、
前記媒体供給部が供給可能である媒体に関する設定を記憶する記憶部とをさらに備えており、
前記制御部は、
前記画像データが前記転写用の媒体を使用することを指示しているか、あるいは、前記記憶部の前記設定が前記転写用の媒体を示している場合に、前記媒体供給部に前記転写用の媒体を前記ヘッドに供給させつつ前記転写用画像形成処理及び前記非転写用画像形成処理を実行し、
前記画像データが前記非転写用の媒体を使用することを指示しているか、あるいは、前記記憶部の前記設定が前記非転写用の媒体を示している場合に、前記媒体供給部に前記非転写用の媒体を前記ヘッドに供給させつつ前記非転写用画像形成処理を実行することを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記媒体供給部が、前記転写用の媒体及び非転写用の媒体を選択的に前記ヘッドに供給可能であり、
外部装置から画像データを取得する画像データ取得部とをさらに備えており、
前記制御部は、
前記画像データが前記転写用の媒体を使用することを指示している場合に、前記媒体供給部に前記転写用の媒体を前記ヘッドに供給させつつ前記転写用画像形成処理及び前記非転写用画像形成処理を実行し、
前記画像データが前記非転写用の媒体を使用することを指示している場合に、前記媒体供給部に前記非転写用の媒体を前記ヘッドに供給させつつ前記非転写用画像形成処理を実行することを特徴とする請求項１に記載の画像形成装置。
【請求項７】
請求項１に記載の画像形成装置と、前記画像形成装置と通信可能な外部装置とを備えている画像形成システムであって、
前記画像形成装置及び前記外部装置の少なくともいずれかが、
黒色がシアン、マゼンタ及びイエローの混色で表現されるように、前記転写用のカラー画像をシアン、マゼンタ及びイエローの階調値で示すＣＭＹデータを生成するＣＭＹデータ生成部を備えており、
前記転写用画像形成処理が、前記ＣＭＹデータ生成部が生成した前記ＣＭＹデータに基づいて、前記ヘッドから前記転写用の媒体に前記転写用のインクを吐出させる処理であることを特徴とする画像形成システム。
【請求項８】
前記画像形成装置及び前記外部装置の少なくともいずれかが、
前記非転写用の単色画像を単色の階調値で示す単色画像データを生成する単色画像データ生成部を備えており、
前記非転写用画像形成処理が、前記単色画像データ生成部が生成した前記単色画像データに基づいて、前記ヘッドから前記転写用の媒体に前記非転写用のインクを吐出させる処理であることを特徴とする請求項７に記載の画像形成システム。
【請求項９】
前記外部装置が、ユーザ指定の画像データを前記画像形成装置に送信する指定画像送信部を備えており、
前記画像形成装置が、定型画像データを記憶する記憶部をさらに備えており、
前記非転写用の単色画像は、前記記憶部の定型画像データが示す画像及び前記指定画像データ送信部が前記画像形成部に送信した前記ユーザ指定の画像データが示す画像の少なくともいずれかであることを特徴とする請求項８に記載の画像形成システム。
【請求項１０】
前記画像形成装置及び前記外部装置の少なくともいずれかが、
前記定型画像データに係る画像生成を行うか否かをユーザ入力に基づいて設定する画像形成設定部を備えており、
前記単色画像データ生成部が、
前記画像形成設定部による設定内容に応じて前記定型画像データが示す画像が前記非転写用の単色画像に含まれるようにするか否かを選択しつつ前記単色画像データを生成することを特徴とする請求項９に記載の画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置及び画像形成システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、転写用の媒体に転写用のインクで画像を形成した後、転写用の媒体から他の媒体へと画像を転写する方式が採用された画像形成装置がある。特許文献１の印刷装置はその一例である。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１８８９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような転写用の画像を形成する画像形成装置において、転写用の画像と合わせて、定型文を表す画像等の転写用でない画像を媒体に形成する要請がある。その一方で、装置のサイズが過大になるのを抑制するため、使用するインクの種類はなるべく少なく留めたい。
【０００５】
本発明の目的は、なるべく限られた種類のインクを用いつつ、転写用及び非転写用の画像の両方を媒体に形成するのに適した画像形成装置及びこれを備えた画像形成システムを実現することにある。
【課題を解決するための手段】
【０００６】
本発明の画像形成装置は、シアン、マゼンタ及びイエローからなる３色の転写用のインクと黒色の非転写用のインクとを媒体に吐出するヘッドと、転写用の媒体を前記ヘッドに供給する媒体供給部と、制御部とを備えており、前記制御部は、転写用のカラー画像を前記転写用の媒体の一方の面に形成するように前記ヘッドから前記転写用の媒体に前記転写用のインクを吐出させる転写用画像形成処理と、非転写用の単色画像を前記転写用の媒体の前記一方の面に形成するように前記ヘッドから前記転写用の媒体に前記非転写用のインクを吐出させる非転写用画像形成処理とを、前記媒体供給部に前記転写用の媒体を前記ヘッドに供給させつつ実行する。
【０００７】
また、本発明の画像形成システムは、本発明の画像形成装置と、前記画像形成装置と通信可能な外部装置とを備えている画像形成システムであって、前記画像形成装置及び前記外部装置の少なくともいずれかが、黒色がシアン、マゼンタ及びイエローの混色で表現されるように、前記転写用のカラー画像をシアン、マゼンタ及びイエローの階調値で示すＣＭＹデータを生成するＣＭＹデータ生成部を備えており、前記転写用画像形成処理が、前記ＣＭＹデータ生成部が生成した前記ＣＭＹデータに基づいて、前記ヘッドから前記転写用の媒体に前記転写用のインクを吐出させる処理である。
【発明の効果】
【０００８】
本発明の画像形成装置によると、転写用の画像は３色の転写用のインクで形成し、非転写用の画像は黒色の非転写用のインクで形成する。このため、４色のインクを用いるという限られた構成でありながら、画像を転写する際に非転写用の画像が転写先の媒体に転写されにくい。つまり、なるべく限られた種類のインクを用いつつ、転写用及び非転写用の画像の両方を媒体に形成するのに適した装置が実現する。
【０００９】
また、本発明の画像形成システムによると、黒色が３色の混色で表現されたＣＭＹデータに基づいて転写用の画像が３色のインクにより適切に媒体に形成される。
【図面の簡単な説明】
【００１０】

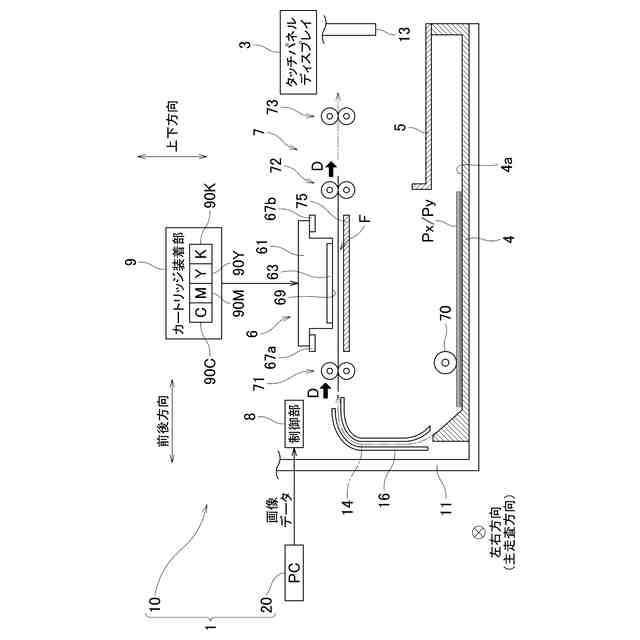

本発明の一実施形態である第１実施形態に係るプリンタシステムの概要構成図である。

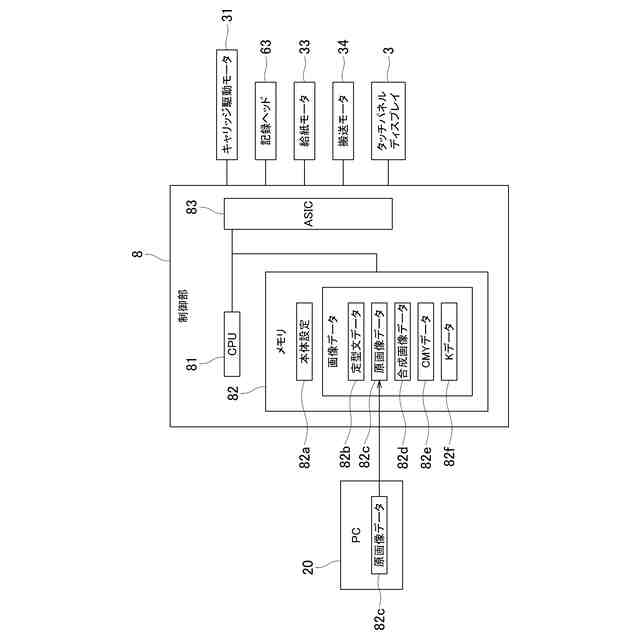

図１のプリンタの制御系の構成を示すブロック図である。

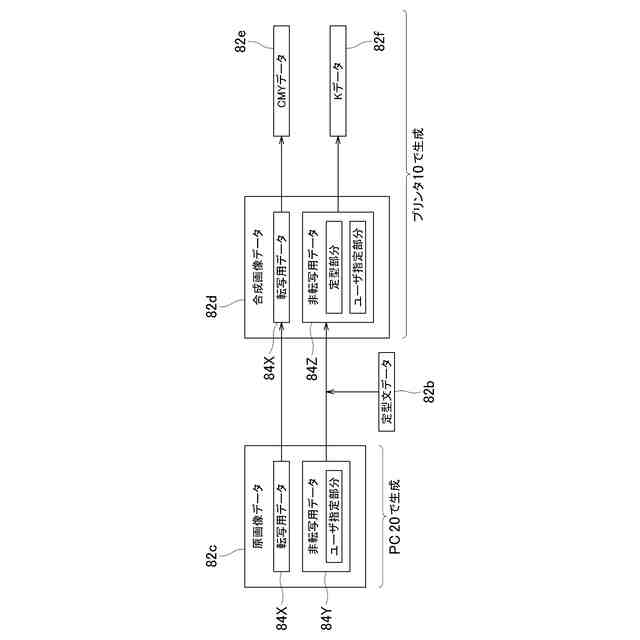

図１のＰＣ及び図２の制御部により画像データが生成される状況を示す概念図である。
図１のＰＣ及び図２の制御部により画像データが生成される別の状況を示す概念図である。

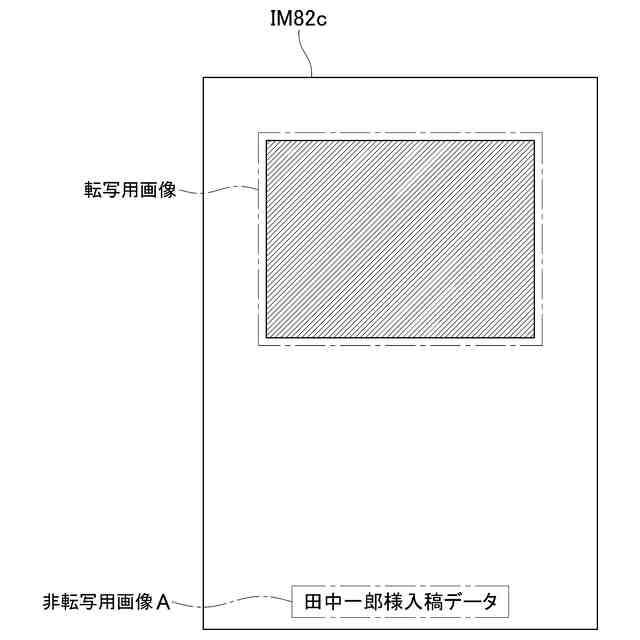

図３又は図４の原画像データが示す画像の内容の一例である。

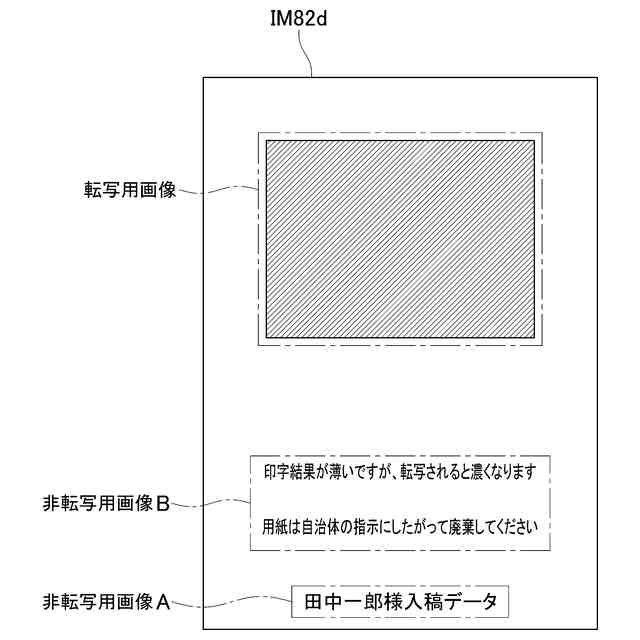

図３又は図４の合成画像データが示す画像の内容の一例である。

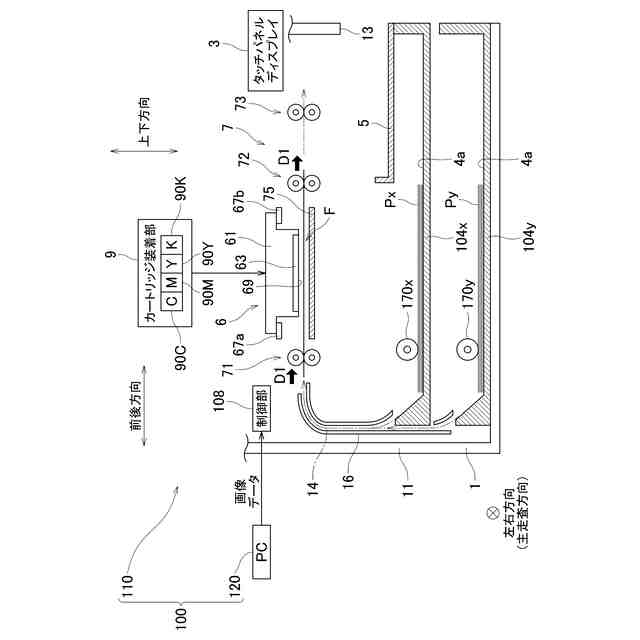

本発明の別の一実施形態である第２実施形態に係るプリンタシステムの概要構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
