公開番号2025146415
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047169
出願日2024-03-22
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ぱてな
主分類G03G 21/16 20060101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ドロワ及びジョイントシャフトを備えた構成において、上下方向に大型化することなくジョイントシャフトの破損を抑制できる画像形成装置を提供する。
【解決手段】画像形成装置1において、ドロワ80が装着位置と引き出し位置との間で移動するときに、ジョイントシャフト70は、引っ掛け部77の第1部分77P1がドロワ80の第1対向部81の最下端81Dの移動軌跡K1と重なる状態から、第1部分77P1が移動軌跡K1から下方に離れる状態、かつ引っ掛け部77の第2部分77P2が第1対向部81と対向する状態となるように軸部75周りに回動可能であり、第2部分77P2は、移動軌跡K1から下方に離れている。ドロワ80が装着位置に移動したときに、ジョイントシャフト70は、第1部分77P1及び第2部分77P2がドロワ80の第2対向部82から下方に離れている。
【選択図】図10
特許請求の範囲【請求項１】

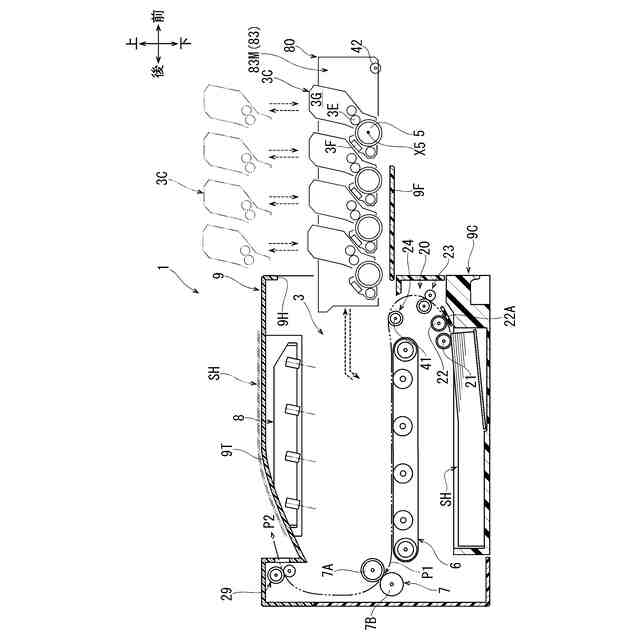

装置本体と、

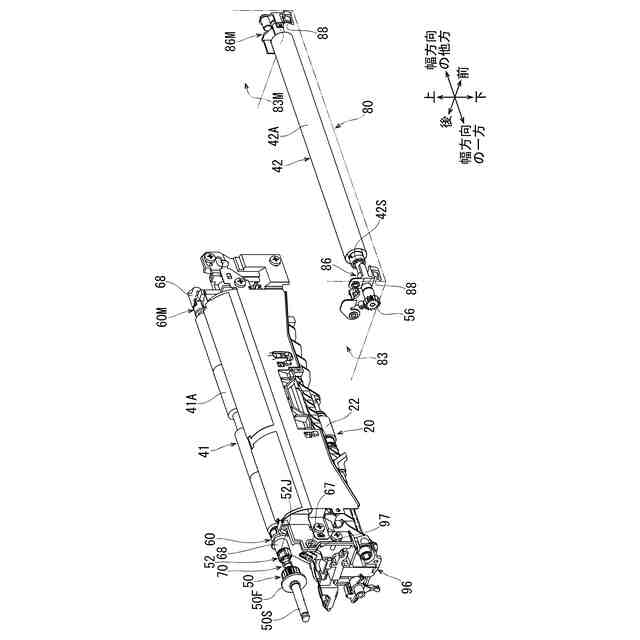

前記装置本体に装着された装着位置と、前記装着位置よりも前記装置本体の外側に位置する引き出し位置と、に移動可能なドロワと、
幅方向に延びる回転軸心周りに回転可能に前記ドロワに支持された感光ドラムと、

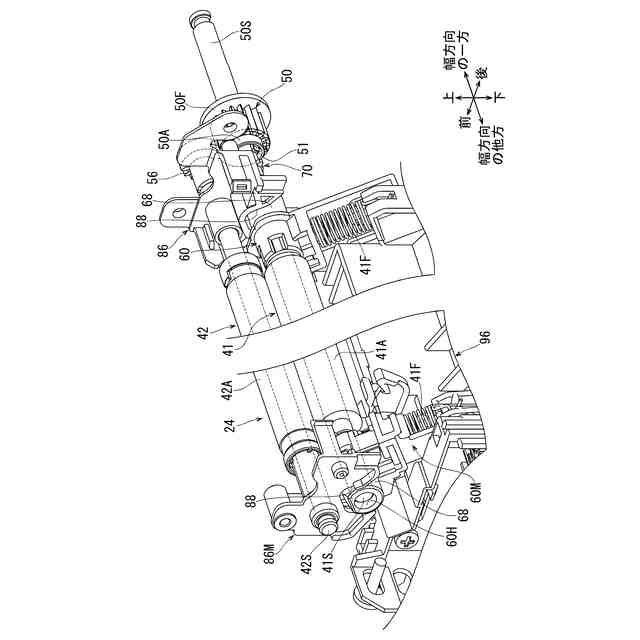

前記ドロワよりも下方において前記装置本体に回転可能に支持され、前記感光ドラムに向けてシートを搬送する第１ローラと、

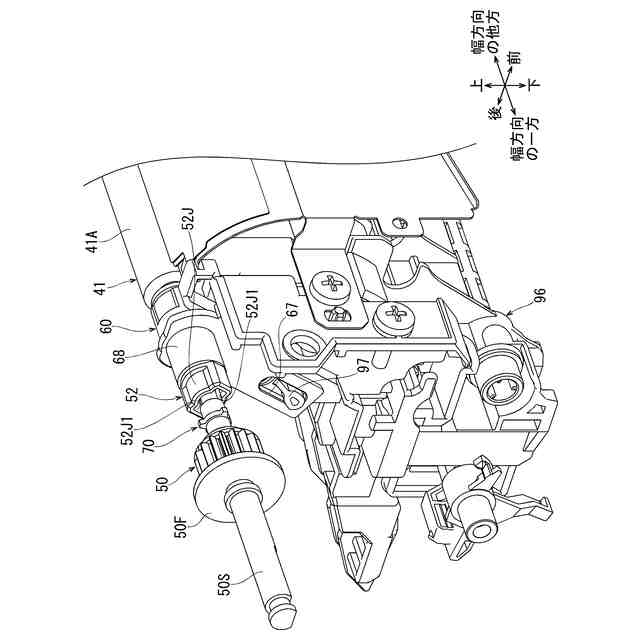

前記幅方向に延びる軸部を有し、前記軸部における前記幅方向の一端に伝達される駆動力を前記幅方向の他端から前記第１ローラに向けて伝達するジョイントシャフトと、
を備える画像形成装置であって、

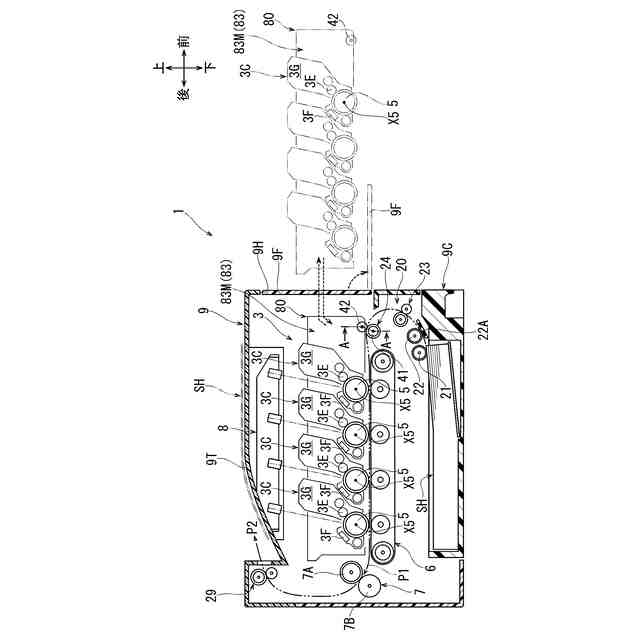

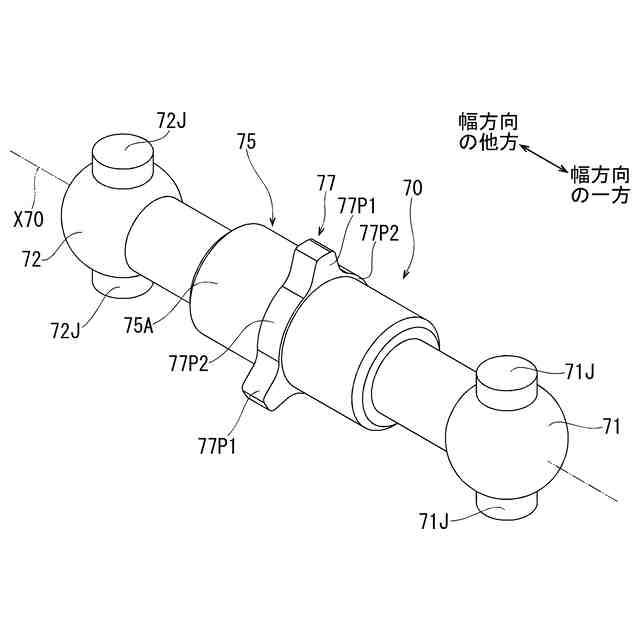

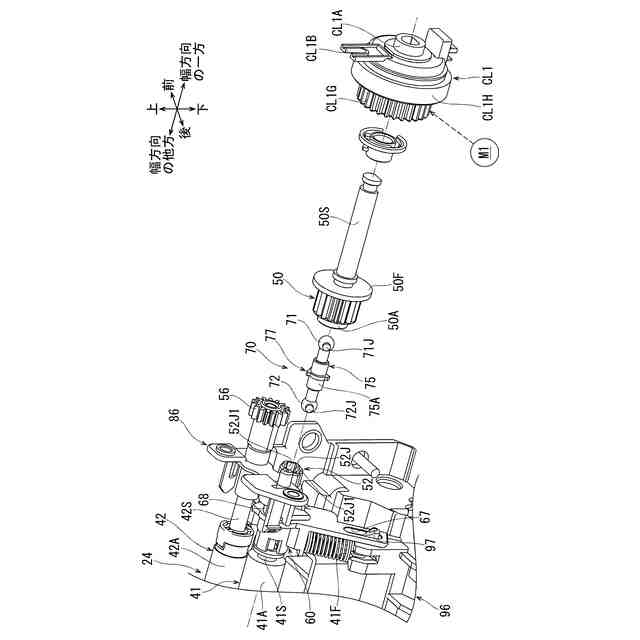

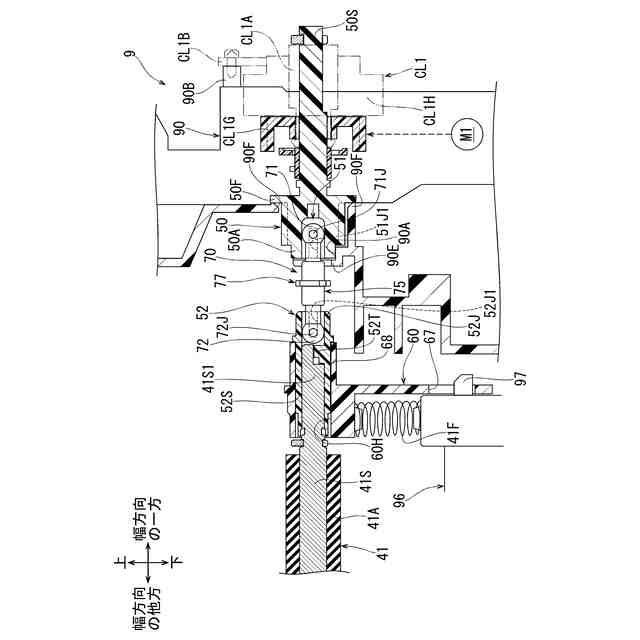

前記ジョイントシャフトは、前記軸部における前記一端と前記他端との間に、前記軸部の外周面から前記軸部の径外方向に延びる長さが第１長さである第１部分と、前記軸部の周方向において前記第１部分と並ぶ第２部分であって、前記外周面から前記径外方向に延びる長さが前記第１長さよりも小さい第２長さである前記第２部分と、を有する引っ掛け部であって、前記装置本体に前記第１部分を引っ掛けることが可能な前記引っ掛け部を有し、

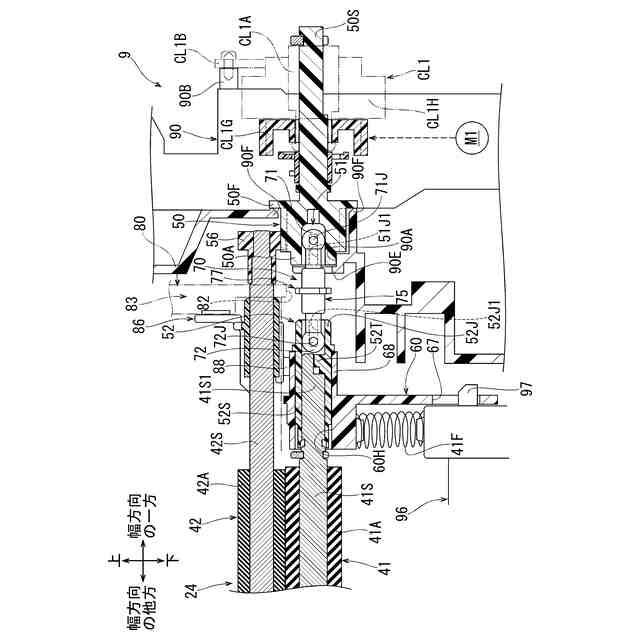

前記ドロワは、前記ドロワが前記装着位置と前記引き出し位置との間で移動するときに前記引っ掛け部に上から対向しながら通り過ぎる第１対向部と、前記ドロワが前記装着位置に移動した状態で前記引っ掛け部に上から対向する第２対向部と、を有し、

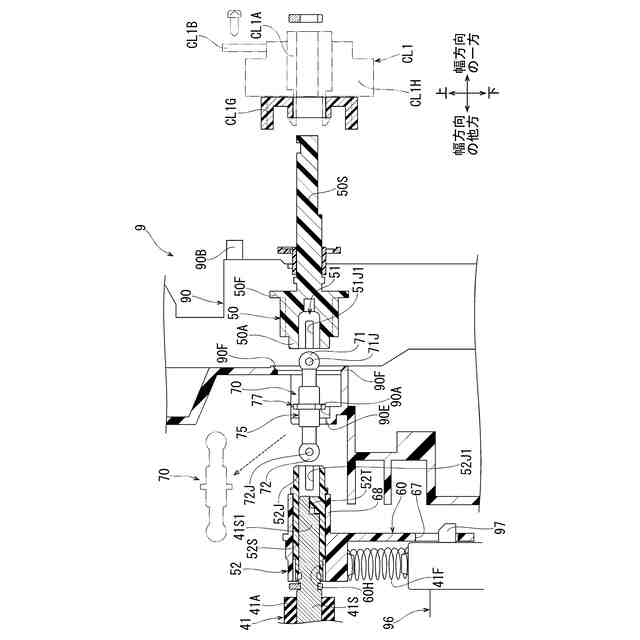

前記ドロワが前記装着位置と前記引き出し位置との間で移動するときに、前記ジョイントシャフトは、前記第１部分が前記第１対向部の最下端の移動軌跡と重なる状態から、前記第１部分が前記移動軌跡から下方に離れる状態、かつ前記第２部分が前記第１対向部と対向する状態となるように前記軸部周りに回動可能であり、前記第２部分は、前記移動軌跡から下方に離れており、
前記ドロワが前記装着位置に移動したときに、前記ジョイントシャフトは、前記第１部分及び前記第２部分が前記第２対向部から下方に離れていることを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記引っ掛け部は、複数の前記第１部分と、前記第１部分と同じ数である前記第２部分と、を有している請求項１記載の画像形成装置。
【請求項３】
前記引っ掛け部は、３つの前記第１部分と、３つの前記第２部分と、を有し、
各前記第１部分は、前記周方向において等角度間隔で配置されている請求項２記載の画像形成装置。
【請求項４】
１つの前記第１部分が鉛直方向の真下に位置する状態で、残りの前記第１部分の最上端は、前記鉛直方向の真上に位置する１つの前記第２部分の最上端よりも下方に位置している請求項３記載の画像形成装置。
【請求項５】
駆動力を発生するモータと、
前記モータと前記ジョイントシャフトとの間に位置し、前記駆動力を前記ジョイントシャフトの前記一端に伝達する接続状態と、前記駆動力を前記ジョイントシャフトの前記一端に伝達しない遮断状態と、に切り替わる電磁クラッチと、
をさらに備え、
前記電磁クラッチは、前記ドロワの移動時に前記遮断状態になっている請求項１乃至４のいずれか１項記載の画像形成装置。
【請求項６】
前記ジョイントシャフトは、前記第１ローラと同軸の位置に配置されている請求項１乃至４のいずれか１項記載の画像形成装置。
【請求項７】
駆動力を発生するモータと、
前記ジョイントシャフトの前記一端と連結し、前記モータの前記駆動力を受けて回転する第１カップリングと、
前記第１ローラの回転軸と同軸に設けられて前記ジョイントシャフトの前記他端と連結し、前記第１カップリング及び前記ジョイントシャフトと共に自在継手を構成して前記駆動力を前記第１ローラに伝達する第２カップリングと、
をさらに備えている請求項６記載の画像形成装置。
【請求項８】
前記ドロワに回転可能に支持され、前記第１ローラとの間でシートを挟んで回転し、前記感光ドラムに向けてシートを搬送する第２ローラと、
前記装置本体に設けられ、前記第１ローラを前記第２ローラに対して接近及び離隔可能に支持する軸受と、
前記装置本体と前記軸受との間に設けられ、前記第１ローラを前記第２ローラに向けて付勢する付勢部材と、
をさらに備えている請求項１乃至４のいずれか１項記載の画像形成装置。
【請求項９】
前記ドロワは、前記引き出し位置からさらに移動することで前記装置本体から取り外し可能であり、
前記ドロワは、前記感光ドラムを支持する支持壁を有し、
前記支持壁は、前記感光ドラムの最下端よりも下方に突出した脚部であって、前記装置本体から取り外された前記ドロワが載置される載置面と前記感光ドラムとの隙間を確保する前記脚部を有し、
前記第１対向部の前記最下端は、前記脚部の最下端である請求項１乃至４のいずれか１項記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に従来の画像形成装置の一例が開示されている。この画像形成装置において、ドロワは、本体筐体に装着された第１位置と、第１位置よりも本体筐体の外側に位置する第２位置と、に移動可能である。感光ドラムは、幅方向に延びる回転軸心周りに回転可能にドロワに支持されている。
【０００３】
第２ローラは、ドロワよりも下方において本体筐体に回転可能に支持されている。第２ローラは、感光ドラムに向けてシートを搬送する。ジョイントシャフトは、幅方向に延びる軸部を有し、軸部における幅方向の一端に伝達される駆動力を幅方向の他端から第２ローラに伝達する。
【０００４】
ジョイントシャフトは、引っ掛け部を有している。引っ掛け部は、軸部における一端と他端との間に設けられている。引っ掛け部は、軸部の外周面から軸部の径外方向に延びる長さが一定のフランジ形状である。引っ掛け部は、本体筐体に引っ掛けることが可能である。これにより、組み立て時にジョイントシャフトから手を離してもジョイントシャフトが落ちないので、ジョイントシャフトの組み付け作業を容易に実施できる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－２１４０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記従来の画像形成装置において、ドロワは、ドロワが第１位置と第２位置との間で移動するときに引っ掛け部に上から対向しながら通り過ぎる対向部を有している。具体的には、対向部は、ドロワが有する一対の側壁のうちの幅方向においてジョイントシャフト側に位置する側壁の下端面である。
【０００７】
そして、上記従来の画像形成装置においては、ジョイントシャフトとドロワとが上下方向に離れているが、ジョイントシャフトとドロワとの相対位置関係は画像形成装置によって様々であり、ジョイントシャフトとドロワとが上下方向において接近しているものもある。
【０００８】
ここで、ジョイントシャフトとドロワとが上下方向において接近していると、ドロワが第１位置と第２位置との間で移動するときに対向部が引っ掛け部に干渉する位置となり易く、ドロワと引っ掛け部との接触によりジョイントシャフトが破損するおそれがある。これを避けるためには、ドロワとジョイントシャフトとの上下方向のクリアランスを大きく確保する必要があるが、この場合は、上下方向の大型化を抑制することが難しくなるという問題がある。
【０００９】
本発明は、上記従来の実情に鑑みてなされたものであって、ドロワ及びジョイントシャフトを備えた構成において、上下方向に大型化することなくジョイントシャフトの破損を抑制できる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の画像形成装置は、装置本体と、
前記装置本体に装着された装着位置と、前記装着位置よりも前記装置本体の外側に位置する引き出し位置と、に移動可能なドロワと、
幅方向に延びる回転軸心周りに回転可能に前記ドロワに支持された感光ドラムと、
前記ドロワよりも下方において前記装置本体に回転可能に支持され、前記感光ドラムに向けてシートを搬送する第１ローラと、
前記幅方向に延びる軸部を有し、前記軸部における前記幅方向の一端に伝達される駆動力を前記幅方向の他端から前記第１ローラに向けて伝達するジョイントシャフトと、
を備える画像形成装置であって、
前記ジョイントシャフトは、前記軸部における前記一端と前記他端との間に、前記軸部の外周面から前記軸部の径外方向に延びる長さが第１長さである第１部分と、前記軸部の周方向において前記第１部分と並ぶ第２部分であって、前記外周面から前記径外方向に延びる長さが前記第１長さよりも小さい第２長さである前記第２部分と、を有する引っ掛け部であって、前記装置本体に前記第１部分を引っ掛けることが可能な前記引っ掛け部を有し、
前記ドロワは、前記ドロワが前記装着位置と前記引き出し位置との間で移動するときに前記引っ掛け部に上から対向しながら通り過ぎる第１対向部と、前記ドロワが前記装着位置に移動した状態で前記引っ掛け部に上から対向する第２対向部と、を有し、
前記ドロワが前記装着位置と前記引き出し位置との間で移動するときに、前記ジョイントシャフトは、前記第１部分が前記第１対向部の最下端の移動軌跡と重なる状態から、前記第１部分が前記移動軌跡から下方に離れる状態、かつ前記第２部分が前記第１対向部と対向する状態となるように前記軸部周りに回動可能であり、前記第２部分は、前記移動軌跡から下方に離れており、
前記ドロワが前記装着位置に移動したときに、前記ジョイントシャフトは、前記第１部分及び前記第２部分が前記第２対向部から下方に離れていることを特徴とする。
（【００１１】以降は省略されています）
