公開番号2025132433
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029982
出願日2024-02-29
発明の名称定着装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/20 20060101AFI20250903BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)

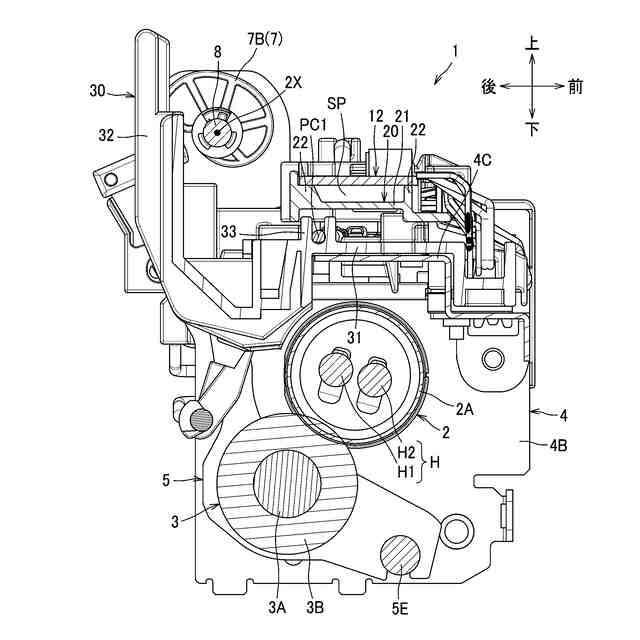

要約【課題】定着装置1の剛性を高くするとともに、中継基板12が加熱部材2の熱による影響を受けないようにする。
【解決手段】定着装置1は、加熱部材2と、加圧部材3と、一対のサイドフレーム4と、金属製の接続フレーム4Cと、定着コネクタと、第1温度センサと、第2温度センサと、中継基板12と、第1ケーブルと、第2ケーブルと、第3ケーブルと、を備える。加熱部材2は、長手方向に延び、ヒータHを有する。一対のサイドフレーム4は、加熱部材2および加圧部材3の長手方向の一方側と他方側との両端部に位置し、加熱部材2または加圧部材3を回転可能に支持する。接続フレーム4Cは、長手方向に延び、一対のサイドフレーム4を接続する。中継基板12は、接続フレーム4Cを挟んで加熱部材2の反対側に位置し、中継基板12と接続フレーム4Cの間には、樹脂製の第1フレーム20が設けられている。
【選択図】図10
特許請求の範囲【請求項１】
画像形成装置の本体筐体に装着可能な定着装置であって、
長手方向に延び、ヒータを有する加熱部材と、
前記長手方向に延び、前記加熱部材との間でシートをニップする加圧部材と、
前記加熱部材および前記加圧部材の前記長手方向の一方側と他方側との両端部に位置し、前記加熱部材または前記加圧部材を回転可能に支持する一対のサイドフレームと、
前記長手方向に延び、前記一対のサイドフレームを接続する金属製の接続フレームと、
前記本体筐体に接続可能な定着コネクタと、
前記加熱部材の温度を検知する第１温度センサと、
前記加熱部材の温度を検知する第２温度センサと、
前記第１温度センサからの信号を前記定着コネクタに中継するとともに、前記第２温度センサからの信号を前記定着コネクタに中継する中継基板と、
前記第１温度センサと前記中継基板を接続する第１ケーブルと、
前記第２温度センサと前記中継基板を接続する第２ケーブルと、
前記中継基板と前記定着コネクタを接続する第３ケーブルと、を備え、
前記中継基板は、前記接続フレームを挟んで前記加熱部材の反対側に位置し、前記中継基板と前記接続フレームの間には、樹脂製の第１フレームが設けられていることを特徴とする定着装置。
続きを表示（約 950 文字）【請求項２】
前記中継基板は、前記加熱部材の上方に位置することを特徴とする請求項１に記載の定着装置。
【請求項３】
前記第１温度センサは、前記加熱部材の上方に位置することを特徴とする請求項２に記載の定着装置。
【請求項４】
前記第１温度センサおよび前記第２温度センサは、前記接続フレームに保持されていることを特徴とする請求項１に記載の定着装置。
【請求項５】
前記第１フレームは、前記中継基板と向かい合うベース壁と、前記ベース壁から前記中継基板に向けて延び、前記中継基板と前記ベース壁との間に隙間を形成した状態で前記中継基板を支持する支持壁と、を有することを特徴とする請求項１に記載の定着装置。
【請求項６】
前記第１フレームは、前記第３ケーブルを保持することを特徴とする請求項１に記載の定着装置。
【請求項７】

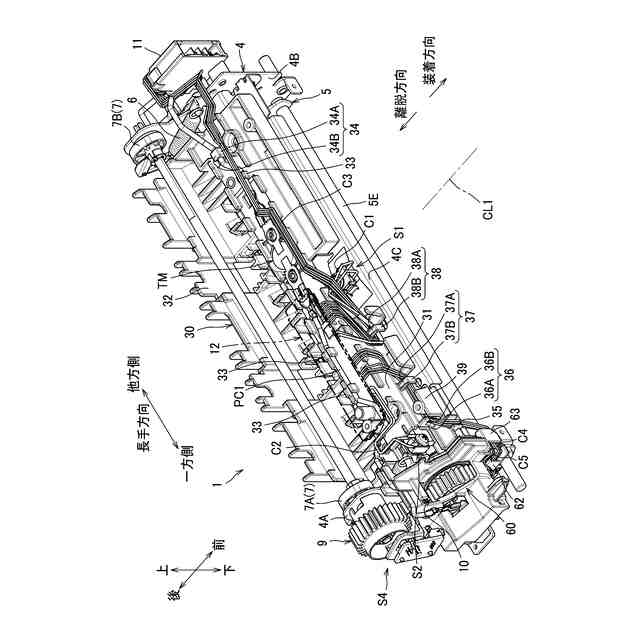

前記第１フレームと前記接続フレームの間には、樹脂製の第２フレームが設けられていることを特徴とする請求項１に記載の定着装置。
【請求項８】
前記定着コネクタと前記ヒータの前記長手方向の前記一方側を接続する第１電力ケーブルをさらに備え、
前記定着コネクタは、前記加熱部材の前記長手方向の中心に対して前記長手方向の前記他方側に位置し、
前記第１電力ケーブルは、前記第１フレームと前記第２フレームの間を通って延びることを特徴とする請求項７に記載の定着装置。
【請求項９】
前記定着コネクタは、前記長手方向において前記他方側のサイドフレームの外側に位置していることを特徴とする請求項１に記載の定着装置。
【請求項１０】

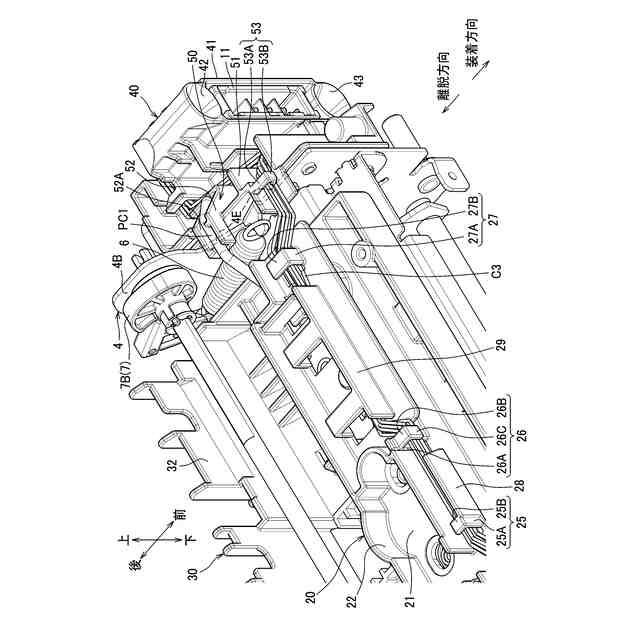

前記定着コネクタを保持するコネクタホルダをさらに備え、
前記コネクタホルダは、前記長手方向において前記他方側の前記サイドフレームの一方側から他方側へ延び、前記第３ケーブルを保持するハーネスホルダであって、前記他方側のサイドフレームの前記長手方向に直交する方向を向くエッジと、前記第３ケーブルとの間を通って延びるハーネスホルダを有することを特徴とする請求項９に記載の定着装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置の本体筐体に装着可能な定着装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、画像形成装置の本体筐体に装着可能な定着装置が知られている（特許文献１参照）。この定着装置は、加熱源を有する加熱部材と、画像形成装置に信号を伝える定着装置側のコネクタと、複数のセンサと、を有している。複数のセンサからの信号は、中継基板によって定着装置側のコネクタに中継されている。中継基板は、加熱部材に隣接して加熱部材の前方に設けられており、左右のサイドフレームを接続する樹脂製の外装部材に固定された保持部材によって保持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１３９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
定着装置の剛性を高くするためには、定着装置の左右のサイドフレームを金属製のフレームで接続することが望ましい。しかしながら、金属製のフレームに中継基板を配置すると加熱部材の熱による影響を受ける場合がある。
【０００５】
そこで、本発明は、定着装置の剛性を高くするとともに、中継基板が加熱部材の熱による影響を受けにくくすることを目的とする。
【課題を解決するための手段】
【０００６】

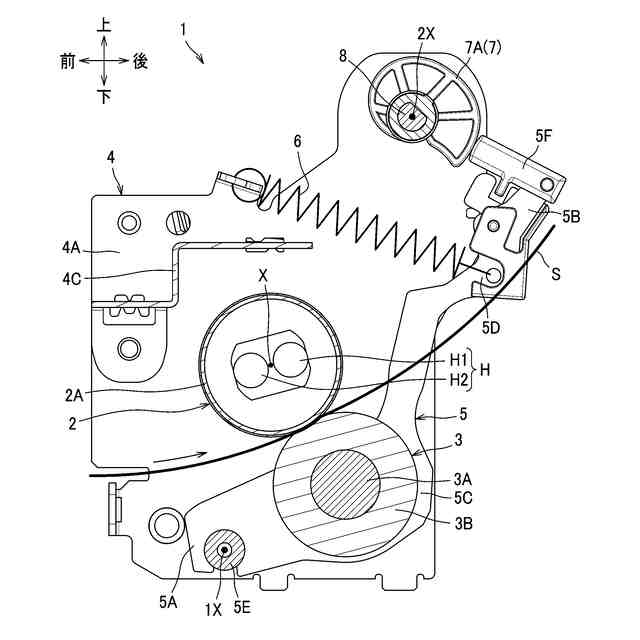

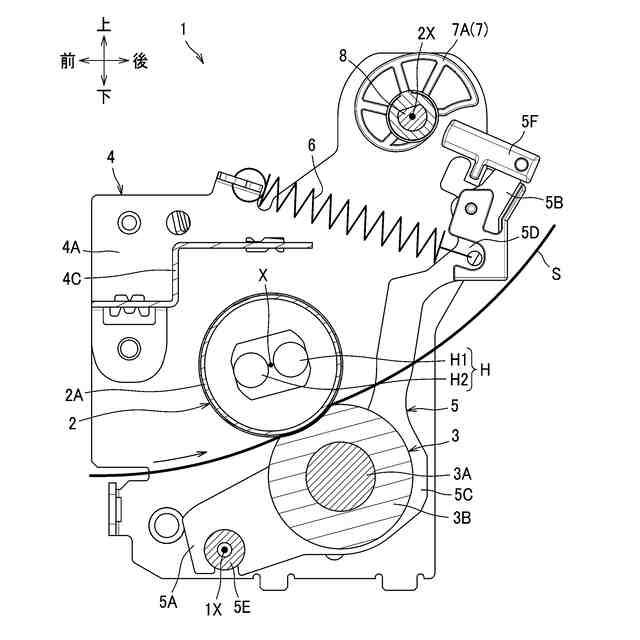

前記した課題を解決するため、定着装置は、加熱部材と、加圧部材と、一対のサイドフレームと、金属製の接続フレームと、定着コネクタと、第１温度センサと、第２温度センサと、中継基板と、第１ケーブルと、第２ケーブルと、第３ケーブルと、を備える。定着装置は、画像形成装置の本体筐体に装着可能である。

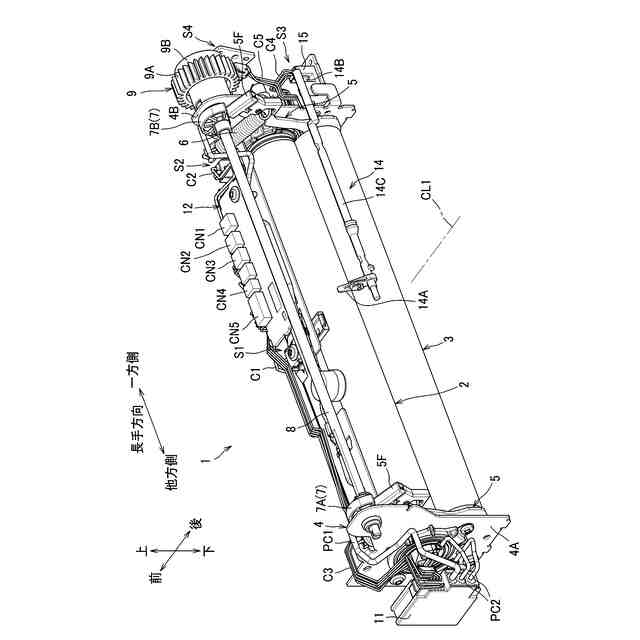

加熱部材は、長手方向に延び、ヒータを有する。
加圧部材は、長手方向に延び、加熱部材との間でシートをニップする。
一対のサイドフレームは、加熱部材および加圧部材の長手方向の一方側と他方側との両端部に位置し、加熱部材または加圧部材を回転可能に支持する。

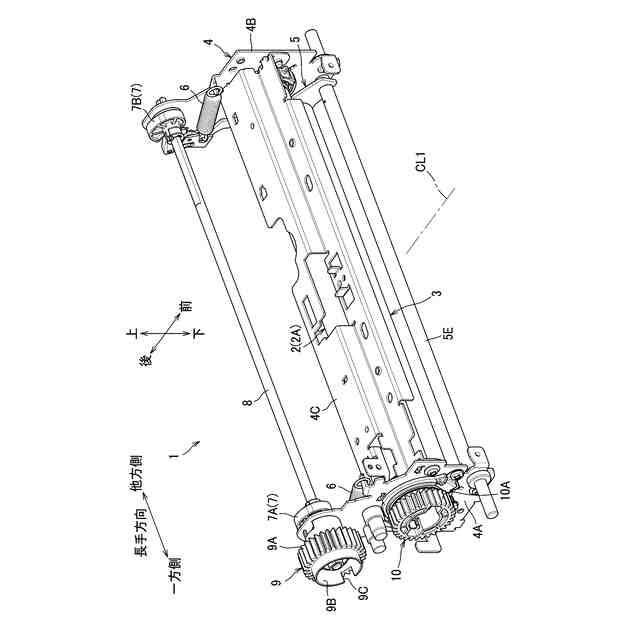

金属製の接続フレームは、長手方向に延び、一対のサイドフレームを接続する。
定着コネクタは、本体筐体に接続可能である。

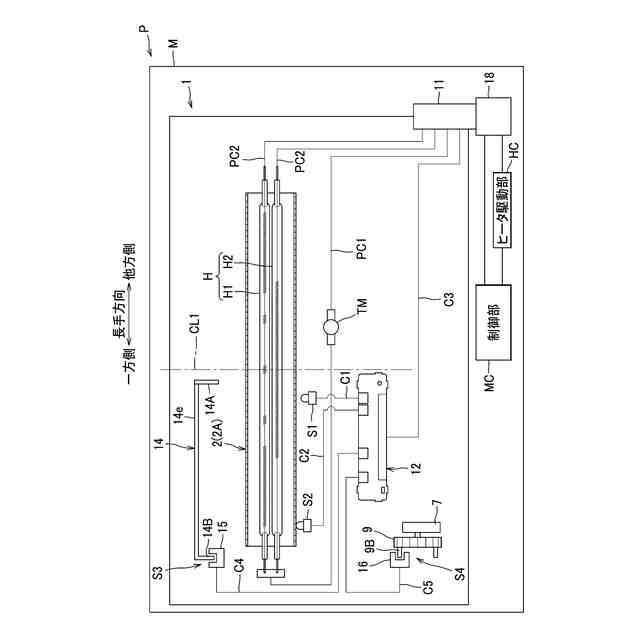

第１温度センサは、加熱部材の温度を検知する。
第２温度センサは、加熱部材の温度を検知する。

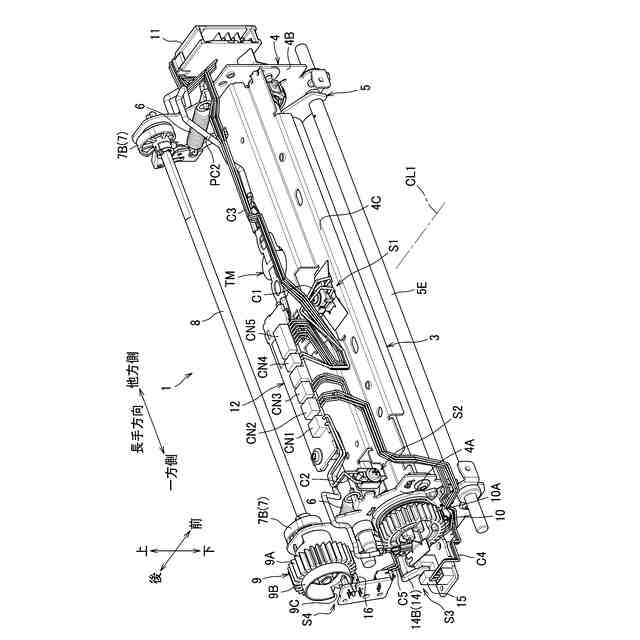

中継基板は、第１温度センサからの信号を定着コネクタに中継するとともに、第２温度センサからの信号を定着コネクタに中継する。
第１ケーブルは、第１温度センサと中継基板を接続する。
第２ケーブルは、第２温度センサと中継基板を接続する。
第３ケーブルは、中継基板と定着コネクタを接続する。

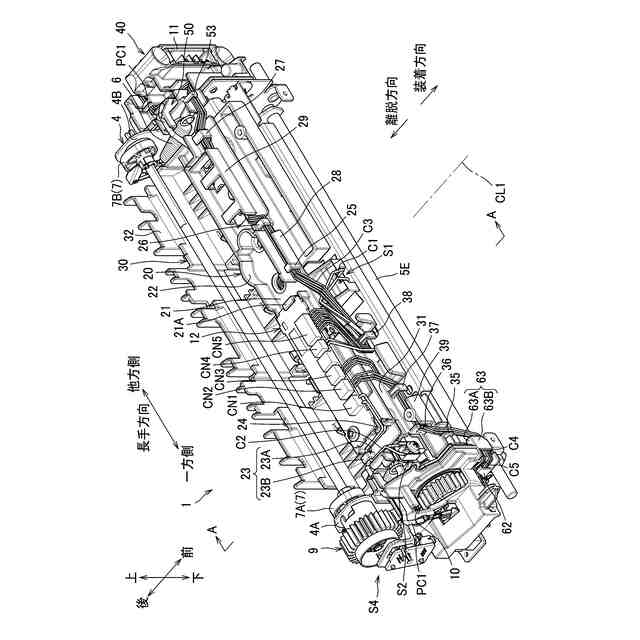

中継基板は、接続フレームを挟んで加熱部材の反対側に位置し、中継基板と接続フレームの間には、樹脂製の第１フレームが設けられている。
【０００７】
金属製の接続フレームによって一対のサイドフレームを接続することで、定着装置の剛性を高くすることができる。また、中継基板が接続フレームを挟んで加熱部材の反対側に位置する場合でも、中継基板と接続フレームの間に樹脂製の第１フレームが設けられていることにより、中継基板が加熱部材の熱による影響を受けにくくすることができる。
【０００８】
中継基板は、加熱部材の上方に位置してもよい。
【０００９】
中継基板が加熱部材の上方に位置することにより、中継基板が加熱部材の前後に位置する場合に比べて定着装置の前後方向の寸法を小さくすることができる。
【００１０】
第１温度センサは、加熱部材の上方に位置してもよい。
（【００１１】以降は省略されています）
