公開番号2025103218
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220433
出願日2023-12-27
発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/14 20060101AFI20250702BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】隣接する個別流路同士を接続する循環路を設けた場合でも吐出特性に与える影響を抑制することが可能な液体吐出ヘッドを提供する。
【解決手段】液体吐出ヘッドは、液体が外部から供給され又は液体が外部に排出される第1マニホールドと、液体が外部に排出され又は液体が外部から供給される第2マニホールドと、ノズル面に設けられて第1マニホールドから供給される液体を吐出する第1ノズルと、ノズル面に設けられて第2マニホールドから供給される液体を吐出する第2ノズルと、第1マニホールドおよび第1ノズルの間を連通する第1個別流路と、第2マニホールドおよび第2ノズルの間を連通する第2個別流路と、第1個別流路と第2個別流路とに連通する循環路とを備え、第1ノズルのイナータンスは循環路のイナータンスよりも小さく、第2ノズルのイナータンスは循環路のイナータンスよりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
液体が外部から供給され又は前記液体が外部に排出される第１マニホールドと、
前記液体が外部に排出され又は前記液体が外部から供給される第２マニホールドと、
ノズル面に設けられて前記第１マニホールドから供給される液体を吐出する第１ノズルと、
前記ノズル面に設けられて前記第２マニホールドから供給される液体を吐出する第２ノズルと、
前記第１マニホールドおよび前記第１ノズルの間を連通する第１個別流路と、
前記第２マニホールドおよび前記第２ノズルの間を連通する第２個別流路と、
前記第１個別流路と前記第２個別流路とに連通する循環路と、を備え、
前記第１ノズルのイナータンスは前記循環路のイナータンスよりも小さく、
前記第２ノズルのイナータンスは前記循環路のイナータンスよりも小さい、液体吐出ヘッド。
続きを表示（約 960 文字）【請求項２】
前記第１ノズルのイナータンスを３倍した値は前記循環路のイナータンスよりも小さく、かつ、前記第２ノズルのイナータンスを３倍した値は前記循環路のイナータンスよりも小さい、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記循環路が形成されたリターンプレートを備え、
前記循環路の深さは前記リターンプレートの厚さと同じである、請求項１に記載の液体吐出ヘッド。
【請求項４】
前記第１ノズルおよび前記第２ノズルが形成されたノズルプレートを備え、
前記ノズルプレートと前記リターンプレートとは厚さ方向に隣接する、請求項３に記載の液体吐出ヘッド。
【請求項５】
前記ノズルプレートは樹脂製であり、前記第１マニホールドおよび前記第２マニホールドの双方に厚さ方向に隣接する、請求項４に記載の液体吐出ヘッド。
【請求項６】
前記第１個別流路は第１圧力室を含み、
前記第２個別流路は第２圧力室を含み、
前記第１圧力室と前記第２圧力室とを接続する接続路を備え、
前記接続路は前記循環路の上方に設けられている、請求項１に記載の液体吐出ヘッド。
【請求項７】
前記接続路の液体の通流方向に交差する断面積は、前記第１圧力室の液体の通流方向に交差する断面積および前記第２圧力室の液体の通流方向に交差する断面積よりも小さい、請求項６に記載の液体吐出ヘッド。
【請求項８】
前記第１個別流路は、対応する前記第１圧力室に一端が連通し且つ対応する前記第１ノズルに他端が連通する第１ディセンダを含み、
前記第２個別流路は、対応する前記第２圧力室に一端が連通し且つ対応する前記第２ノズルに他端が連通する第２ディセンダを含み、
前記第１ノズルのイナータンスと前記第１ディセンダのイナータンスとの合算値が前記接続路のイナータンスよりも小さいという第１条件、前記第２ノズルのイナータンスと前記第２ディセンダのイナータンスとの合算値が前記接続路のイナータンスよりも小さいという第２条件、並びに、前記第１条件および前記第２条件、のうち何れか１つを充足する、請求項６に記載の液体吐出ヘッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、インク等の液体を吐出する液体吐出ヘッドに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ノズルに対する連通路である一方のノズル流路と、当該一方のノズル流路と隣接する他方のノズル流路とを接続する還流路を備える液体吐出ヘッドが知られている（特許文献１）。この液体吐出ヘッドではインクの一部は一方のノズル流路から還流路を介して他方のノズル流路に流れるため、この流れにより気泡が排出される。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２５４１９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の液体吐出ヘッドでは、ノズル、圧力室およびディセンダを含む流路のパラメータによっては、圧力室で生じた圧力がノズルに伝わり切らず、インクが良好に吐出されない恐れがある。そのため、吐出特性への影響を抑えることが課題である。
【０００５】
そこで、本開示は、隣接する個別流路同士を接続する循環路を設けた場合でも吐出特性に与える影響を抑制することが可能な液体吐出ヘッドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の液体吐出ヘッドは、液体が外部から供給され又は前記液体は外部に排出される第１マニホールドと、前記液体が外部に排出され又は前記液体が外部から供給される第２マニホールドと、前記第１マニホールドと前記第２マニホールドとに連通する循環路と、一端が前記第１マニホールドに連通され、他端が前記循環路に連通され、且つ列をなしてノズル面に配置された複数の第１ノズルに対して個別に連通した複数の第１個別流路と、一端が前記循環路に連通され、他端が前記第２マニホールドに連通され、且つ列をなしてノズル面に配置された複数の第２ノズルに対して個別に連通した複数の第２個別流路と、を備え、前記第１ノズルのイナータンスは前記循環路のイナータンスよりも小さく、前記第２ノズルのイナータンスは前記循環路のイナータンスよりも小さいものである。
【０００７】
本開示に従えば、第１ノズルのイナータンスが循環路のイナータンスよりも小さいことによって、第１個別流路に含まれる圧力室で生じた圧力が循環路に伝わり難くなる。これにより、第１ノズルの吐出特性に与える影響を抑制できると共に当該第１ノズルに隣り合う第２ノズルの吐出特性への影響（クロストーク）を抑制することができる。また、第２ノズルのイナータンスが循環路のイナータンスよりも小さいことによって、第２個別流路に含まれる圧力室で生じた圧力が循環路に伝わり難くなる。これにより、第２ノズルの吐出特性に与える影響を抑制できると共に当該第２ノズルに隣り合う第１ノズルの吐出特性への影響（クロストーク）を抑制することができる。
【発明の効果】
【０００８】
本開示によれば、隣接する個別流路同士を接続する循環路を設けた場合でも吐出特性に与える影響を抑制することが可能な液体吐出ヘッドを提供することができる。
【図面の簡単な説明】
【０００９】

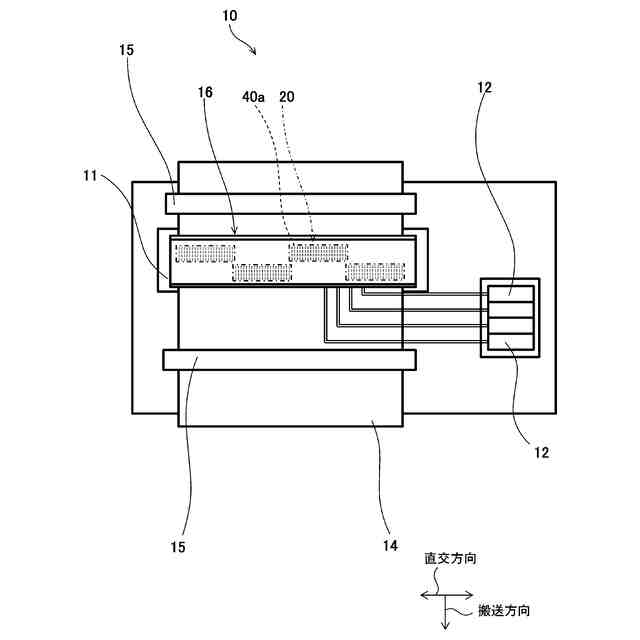

一実施形態に係る液体吐出ヘッドを備える液体吐出装置の概略構成を示す平面図である。

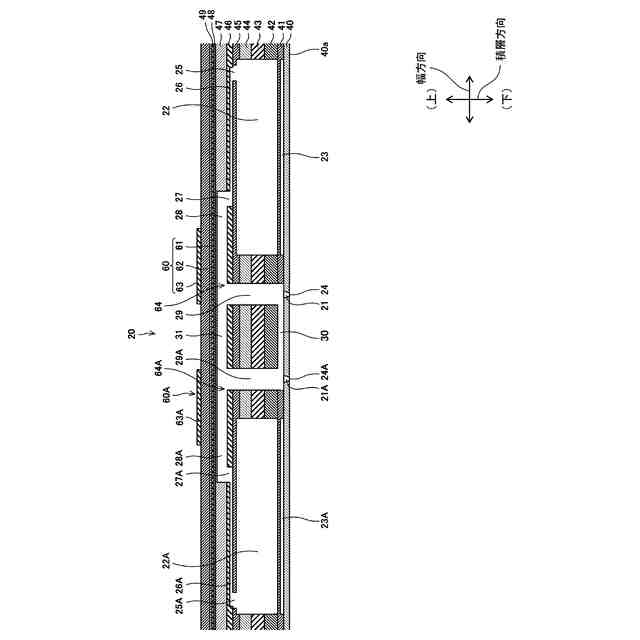

図１の液体吐出ヘッドの構成を示す断面図である。

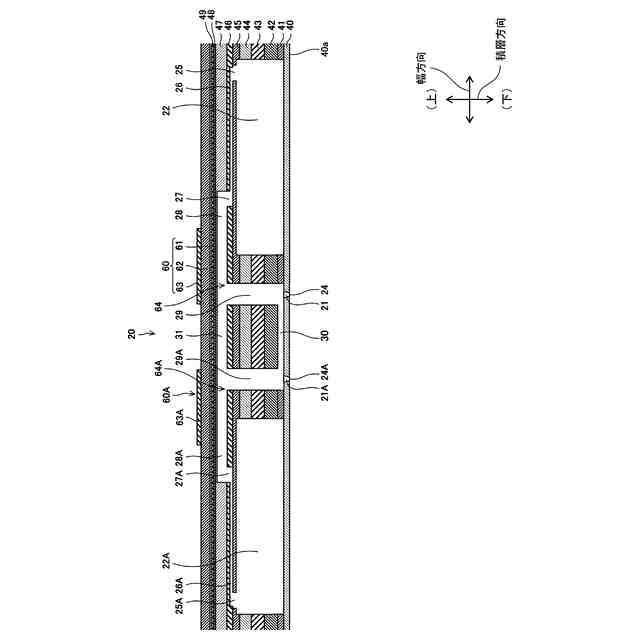

一実施形態に係る液体吐出ヘッドの構成を示す断面図である。
接続路、第１圧力室および第２圧力室の各断面積を説明するための図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態に係る液体吐出ヘッドについて図面を参照して説明する。以下に説明する液体吐出ヘッドは本開示の一実施形態に過ぎない。従って、本開示は以下の実施形態に限定されるものではなく、本開示の趣旨を逸脱しない範囲で追加、削除および変更が可能である。
（【００１１】以降は省略されています）
