公開番号2025111672
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025073036,2021010571
出願日2025-04-25,2021-01-26
発明の名称サポートプログラム
出願人ブラザー工業株式会社
代理人
主分類G06F 3/12 20060101AFI20250723BHJP(計算;計数)
要約【課題】OS標準の汎用印刷プログラムが組み込まれた情報処理装置において、合成画像の印刷を改善する技術を提供すること。
【解決手段】補助プログラム42によって、PC1は、PC1と接続するプリンタ2に登録されている合成用の画像を、プリンタ2から取得する。さらに、PC1は、編集アプリ43から出力された印刷指示であって、PC1のOS21にあらかじめ組み込まれた汎用印刷プログラム41に対して画像の印刷をプリンタ2に行わせる印刷指示があり、その印刷指示についての印刷設定にて合成画像の印刷が設定されている場合に、プリンタ2から取得した合成用の画像と、印刷指示による印刷対象の画像と、の合成画像をプレビュー表示し、表示される合成画像の印刷をプリンタ2に行わせるための処理を行う。

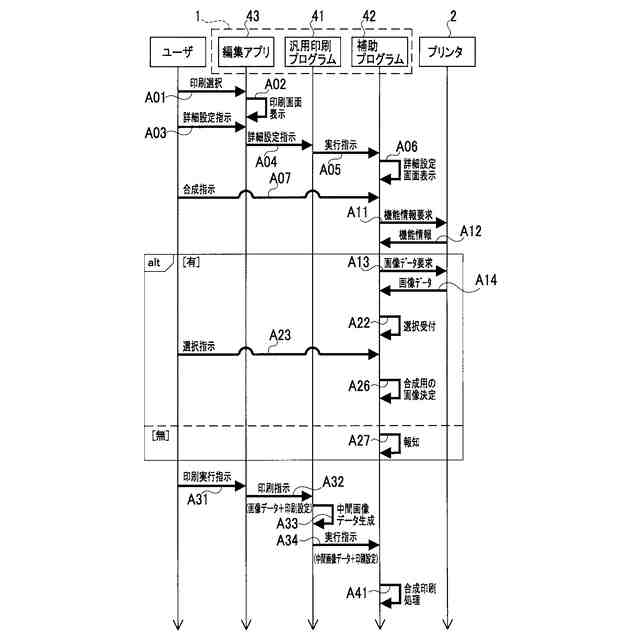

【選択図】図1
特許請求の範囲【請求項１】
情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応するサポートプログラムであって、
前記コンピュータに、
前記情報処理装置と接続する外部デバイスに登録されている合成用の画像を、前記外部デバイスから取得する画像取得処理を実行させ、
さらに前記コンピュータに、
前記情報処理装置に組み込まれているアプリケーションプログラムから出力された印刷指示であって、前記情報処理装置のオペレーティングシステムにあらかじめ組み込まれた汎用印刷プログラムに対して画像の印刷を前記プリンタに行わせる前記印刷指示があり、前記印刷指示についての印刷設定にて合成画像の印刷が設定されている場合に、
前記画像取得処理にて取得した前記合成用の画像と、前記印刷指示による印刷対象の画像と、の合成画像を前記情報処理装置のユーザインタフェースを用いて表示するプレビュー処理と、
前記プレビュー処理によって表示される前記合成画像の印刷を前記プリンタに行わせるための処理を行う印刷処理と、
を実行させる、
ことを特徴とするサポートプログラム。
続きを表示（約 2,300 文字）【請求項２】
請求項１に記載するサポートプログラムにおいて、
前記画像取得処理では、複数の前記合成用の画像を取得可能であり、
前記コンピュータに、
前記画像取得処理にて取得した前記合成用の画像の中から１つの前記合成用の画像の選択を、前記ユーザインタフェースを用いて受け付ける選択処理を実行させ、
前記プレビュー処理では、
前記選択処理にて選択された前記合成用の画像と、前記印刷指示による印刷対象の前記画像と、の前記合成画像を表示する、
ことを特徴とするサポートプログラム。
【請求項３】
請求項１または請求項２に記載するサポートプログラムにおいて、
前記コンピュータに、
前記プレビュー処理にて前記合成画像を表示している期間に、前記画像取得処理にて取得した前記合成用の画像の編集を、前記ユーザインタフェースを用いて受け付ける編集処理を実行させる、
ことを特徴とするサポートプログラム。
【請求項４】
請求項３に記載するサポートプログラムにおいて、
前記コンピュータに、
前記画像取得処理にて取得した前記合成用の画像が前記編集処理にて編集された場合、編集後の前記合成用の画像を、前記外部デバイスに登録する登録処理を実行させる、
ことを特徴とするサポートプログラム。
【請求項５】
請求項１から請求項４のいずれか１つに記載するサポートプログラムにおいて、
前記コンピュータに、
前記印刷指示があった場合に、
前記印刷指示による印刷対象の前記画像を示す中間画像データを、前記オペレーティングシステムから取得する中間画像取得処理を実行させ、
前記プレビュー処理では、
前記画像取得処理にて取得した前記合成用の画像と、前記中間画像取得処理にて取得した前記中間画像データの画像とを合成した中間合成画像を前記合成画像として表示し、
さらに前記コンピュータに、
前記印刷指示があった場合に、
前記プレビュー処理の後、前記中間合成画像についてラスタライズを行ってラスタ画像を生成するラスタ処理を実行させ、
前記印刷処理では、
前記プレビュー処理によって表示される前記合成画像の印刷を前記プリンタに行わせるための前記処理として、前記ラスタ画像の印刷を前記プリンタに行わせるための処理を行う、
ことを特徴とするサポートプログラム。
【請求項６】
請求項１から請求項４のいずれか１つに記載するサポートプログラムにおいて、
前記コンピュータに、
前記印刷指示があった場合に、
前記印刷指示による印刷対象の前記画像を示す中間画像データを、前記オペレーティングシステムから取得する中間画像取得処理を実行させ、
さらに前記コンピュータに、
前記印刷指示があり、前記印刷指示についての印刷設定にて合成画像の印刷が設定されている場合に、
前記画像取得処理にて取得した前記合成用の画像と、前記中間画像取得処理にて取得した前記中間画像データの画像と、の合成およびラスタライズを行ってラスタ合成画像を生成するラスタ合成処理を実行させ、
前記プレビュー処理では、
前記ラスタ合成処理にて生成された前記ラスタ合成画像を前記合成画像として表示し、
前記印刷処理では、
前記プレビュー処理によって表示される前記合成画像の印刷を前記プリンタに行わせるための前記処理として、前記ラスタ合成画像の印刷を前記プリンタに行わせるための処理を行う、
ことを特徴とするサポートプログラム。
【請求項７】
請求項１から請求項６のいずれか１つに記載するサポートプログラムにおいて、
前記印刷処理では、
前記プレビュー処理によって表示される前記合成画像の印刷を前記プリンタに行わせるための前記処理として、前記合成画像を前記プリンタに送信するための処理を行い、前記プリンタは、前記合成画像を受信した場合に、前記合成画像に基づく印刷を行う、
ことを特徴とするサポートプログラム。
【請求項８】
請求項１から請求項７のいずれか１つに記載するサポートプログラムにおいて、
前記画像取得処理では、
前記情報処理装置と接続する前記外部デバイスである前記プリンタから前記合成用の画像を取得する、
ことを特徴とするサポートプログラム。
【請求項９】
請求項８に記載するサポートプログラムにおいて、
前記コンピュータに、
前記プリンタに前記合成用の画像を送信する送信機能があるか否かを示す機能情報を取得する機能情報取得処理を実行させ、
さらに前記コンピュータに、
前記機能情報取得処理にて前記送信機能があることを示す前記機能情報を取得していれば、前記画像取得処理を実行させ、
前記機能情報取得処理にて前記送信機能がないことを示す前記機能情報を取得していれば、前記画像取得処理を実行させず、前記印刷指示があり、前記印刷指示についての印刷設定にて合成画像の印刷が設定されている場合には、前記プレビュー処理および前記印刷処理を実行させず、合成用の画像が無いことを前記ユーザインタフェースを用いて報知する報知処理を実行させる、
ことを特徴とするサポートプログラム。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示される技術分野は、プリンタの制御をサポートするサポートプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
パーソナルコンピュータ等の情報処理装置からプリンタを制御する技術として、プリンタドライバによって印刷データを生成し、その印刷データをプリンタに送信する前にプレビュー表示を行う構成が広く知られている。さらに、プリンタドライバの技術として、ウォータマークやスタンプのような合成用の画像を印刷対象の画像に合成した合成画像を生成する技術が知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１５２６６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、前述したプリンタドライバを利用せず、オペレーティングシステム（ＯＳ）に標準に組み込まれている印刷プログラムによってプリンタを制御する技術が実用化されている。この技術では、ＯＳがプリンタとＯＳ標準の印刷プログラムとの関連付けを行い、以後、そのプリンタに対する印刷指示を受け付けた場合に、プリンタドライバを用いずに、ＯＳ標準の印刷プログラムによる印刷が可能になる。
【０００５】
しかしながら、前述したＯＳ標準の汎用印刷プログラムは、合成用の画像を用いて合成画像を生成する機能を有していない。そのため、情報処理装置において、合成画像に関するプレビューを実行できず、さらにプリンタで合成画像を印刷できない。
【０００６】
本明細書は、ＯＳ標準の汎用印刷プログラムが組み込まれた情報処理装置において、合成画像の印刷を改善する技術を開示する。
【課題を解決するための手段】
【０００７】
上述した課題の解決を目的としてなされたサポートプログラムは、情報処理装置のコンピュータによって実行可能であり、前記情報処理装置と接続するプリンタに対応するサポートプログラムであって、前記コンピュータに、前記情報処理装置と接続する外部デバイスに登録されている合成用の画像を、前記外部デバイスから取得する画像取得処理を実行させ、さらに前記コンピュータに、前記情報処理装置に組み込まれているアプリケーションプログラムから出力された印刷指示であって、前記情報処理装置のオペレーティングシステムにあらかじめ組み込まれた汎用印刷プログラムに対して画像の印刷を前記プリンタに行わせる前記印刷指示があり、前記印刷指示についての印刷設定にて合成画像の印刷が設定されている場合に、前記画像取得処理にて取得した前記合成用の画像と、前記印刷指示による印刷対象の画像と、の合成画像を前記情報処理装置のユーザインタフェースを用いて表示するプレビュー処理と、前記プレビュー処理によって表示される前記合成画像の印刷を前記プリンタに行わせるための処理を行う印刷処理と、を実行させる、ことを特徴としている。
【０００８】
本明細書に開示されるサポートプログラムによれば、情報処理装置は、外部デバイスが有する合成用の画像を取得し、印刷対象の画像との合成画像を生成し、その合成画像を、印刷のための処理の前にプレビュー表示する。これにより、ユーザは、どのような画像がプリンタで印刷されるかを事前に把握することができ、その結果として、ユーザの意図しない印刷を回避できる可能性が高まる。
【０００９】
上記サポートプログラムが組み込まれた情報処理装置、サポートプログラムを格納するコンピュータにて読取可能な記憶媒体、及びサポートプログラムの機能を実現するための制御方法も、新規で有用である。
【発明の効果】
【００１０】
本明細書に開示される技術によれば、ＯＳ標準の汎用印刷プログラムが組み込まれた情報処理装置において、合成画像の印刷を改善する技術が実現される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
