公開番号2025116642
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011174
出願日2024-01-29
発明の名称制御装置、スキャナ、制御装置のためのコンピュータプログラム、及び、制御装置によって実行される方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H04N 1/00 20060101AFI20250801BHJP(電気通信技術)
要約【課題】ユーザの利便性を向上させるための技術を開示すること。
【解決手段】制御装置は、M枚の原稿のスキャンをスキャン実行部に実行させるスキャン制御部と、M枚の原稿が、最初にスキャンされたN枚の原稿と、N枚の原稿の次にスキャンされた白紙の原稿と、を含むことを特定する特定部と、第1の選択肢と第2の選択肢とを含む複数個の選択肢を示す選択画面を表示部に表示させる表示制御部と、選択画面においてユーザによって第1の選択肢が選択される場合に、第1のファイルと第2のファイルとのそれぞれを保存するための第1の処理を実行する第1の処理実行部と、選択画面においてユーザによって第2の選択肢が選択される場合に、第3のファイルを保存するための第2の処理を実行する第2の処理実行部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
制御装置であって、
Ｍ枚（前記Ｍは３以上の整数）の原稿のスキャンをスキャン実行部に実行させるスキャン制御部と、
前記Ｍ枚の原稿のうちの少なくとも一部の原稿のスキャンの結果に基づいて、前記Ｍ枚の原稿が、最初にスキャンされたＮ枚の原稿（前記Ｎは１以上の整数）と、前記Ｎ枚の原稿の次にスキャンされた白紙の原稿と、を含むことを特定する特定部と、
第１の選択肢と第２の選択肢とを含む複数個の選択肢を示す選択画面を表示部に表示させる表示制御部であって、前記第１の選択肢は、前記Ｎ枚の原稿を表わすＮページ分のスキャンデータを含む第１のファイルと、前記Ｍ枚の原稿のうち、前記白紙の原稿の後にスキャンされたＬ枚の原稿（前記Ｌは１以上の整数）を表わすＬページ分のスキャンデータを含む第２のファイルと、のそれぞれを保存するための選択肢であり、前記第２の選択肢は、前記第１のファイルと前記第２のファイルとは異なる第３のファイルであって、前記Ｎページ分のスキャンデータと前記Ｌページ分のスキャンデータとを含む前記第３のファイルを保存するための選択肢である、前記表示制御部と、
前記選択画面においてユーザによって前記第１の選択肢が選択される場合に、前記第１のファイルと前記第２のファイルとのそれぞれを保存するための第１の処理を実行する第１の処理実行部と、
前記選択画面において前記ユーザによって前記第２の選択肢が選択される場合に、前記第３のファイルを保存するための第２の処理を実行する第２の処理実行部と、
を備える、制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記表示制御部は、前記Ｍ枚の原稿が前記Ｎ枚の原稿と前記白紙の原稿とを含むことが特定された後に、前記選択画面を前記表示部に表示させる、請求項１に記載の制御装置。
【請求項３】
前記表示制御部は、前記Ｍ枚の原稿が前記Ｎ枚の原稿と前記白紙の原稿とを含むことが特定された後であって、前記Ｍ枚の原稿のスキャンが完了する前に、前記選択画面を前記表示部に表示させる、請求項２に記載の制御装置。
【請求項４】
前記選択画面は、さらに、前記白紙の原稿の直前にスキャンされた原稿を表わす第１の原稿画像と、前記白紙の原稿の直後にスキャンされた原稿を表わす第２の原稿画像と、の少なくとも一方を含む、請求項１に記載の制御装置。
【請求項５】
前記選択画面は、前記第１の原稿画像と前記第２の原稿画像との双方を含む、請求項４に記載の制御装置。
【請求項６】
前記選択画面は、さらに、前記第１の原稿画像と前記第２の原稿画像との間に配置される第３の原稿画像であって、前記白紙の原稿を表わす前記第３の原稿画像を含む、請求項５に記載の制御装置。
【請求項７】
前記表示制御部は、前記Ｍ枚の原稿のスキャンが開始される前に、前記選択画面を前記表示部に表示させる、請求項１に記載の制御装置。
【請求項８】
前記第２の選択肢は、前記Ｎページ分のスキャンデータと前記Ｌページ分のスキャンデータとを含むと共に前記白紙の原稿を表わすスキャンデータを含まない前記第３のファイルを保存するための選択肢である、請求項１に記載の制御装置。
【請求項９】
前記選択画面は、さらに、前記Ｎページ分のスキャンデータと前記Ｌページ分のスキャンデータとを含むと共に前記白紙の原稿を表わすスキャンデータを含む第４のファイルを保存するための第３の選択肢を含み、
前記制御装置は、さらに、
前記選択画面において前記ユーザによって前記第３の選択肢が選択される場合に、前記第４のファイルを保存するための第３の処理を実行する第３の処理実行部を備える、請求項８に記載の制御装置。
【請求項１０】
前記第２の選択肢は、前記Ｎページ分のスキャンデータと前記Ｌページ分のスキャンデータとを含むと共に前記白紙の原稿を表わすスキャンデータを含む前記第３のファイルを保存するための選択肢である、請求項１に記載の制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、白紙の原稿を含むスキャンが実行される状況における技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、白紙除去機能を備えるスキャナが開示されている。この技術では、白紙の原稿を含む複数枚の原稿を表わす複数個のサムネイル画像を含むダイアログが表示される。当該ダイアログは、複数個のサムネイル画像に対応する複数個のチェックボックスを含む。ユーザは、各チェックボックスのオンオフを切り替え可能である。チェックボックスがオンされた各サムネイル画像に対応する各画像を含むファイルが保存される。
【０００３】
また、特許文献２には、原稿をスキャンして得られる画像データの中に白紙のページを検出する場合に、当該白紙の位置でファイルを分割する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２０８６１８号公報
特開２００５－１４１４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本明細書では、ユーザの利便性を向上させるための技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書によって開示される制御装置は、Ｍ枚（前記Ｍは３以上の整数）の原稿のスキャンをスキャン実行部に実行させるスキャン制御部と、前記Ｍ枚の原稿のうちの少なくとも一部の原稿のスキャンの結果に基づいて、前記Ｍ枚の原稿が、最初にスキャンされたＮ枚の原稿（前記Ｎは１以上の整数）と、前記Ｎ枚の原稿の次にスキャンされた白紙の原稿と、を含むことを特定する特定部と、第１の選択肢と第２の選択肢とを含む複数個の選択肢を示す選択画面を表示部に表示させる表示制御部であって、前記第１の選択肢は、前記Ｎ枚の原稿を表わすＮページ分のスキャンデータを含む第１のファイルと、前記Ｍ枚の原稿のうち、前記白紙の原稿の後にスキャンされたＬ枚の原稿（前記Ｌは１以上の整数）を表わすＬページ分のスキャンデータを含む第２のファイルと、のそれぞれを保存するための選択肢であり、前記第２の選択肢は、前記第１のファイルと前記第２のファイルとは異なる第３のファイルであって、前記Ｎページ分のスキャンデータと前記Ｌページ分のスキャンデータとを含む前記第３のファイルを保存するための選択肢である、前記表示制御部と、前記選択画面においてユーザによって前記第１の選択肢が選択される場合に、前記第１のファイルと前記第２のファイルとのそれぞれを保存するための第１の処理を実行する第１の処理実行部と、前記選択画面において前記ユーザによって前記第２の選択肢が選択される場合に、前記第３のファイルを保存するための第２の処理を実行する第２の処理実行部と、を備えてもよい。
【０００７】
上記の構成によると、制御装置は、選択画面においてユーザによって第１の選択肢が選択される場合に、Ｎページ分のスキャンデータを含む第１のファイルとＬページ分のスキャンデータを含む第２のファイルとのそれぞれを保存するための処理を実行する。また、制御装置は、選択画面においてユーザによって第２の選択肢が選択される場合に、Ｎページ分のスキャンデータとＬページ分のスキャンデータとを含む第３のファイルを保存するための処理を実行する。このように、ユーザは、選択画面において、第１のファイルと第２のファイルとのそれぞれを保存するのか、第３のファイルを保存するのか、を選択することができる。このために、ユーザの利便性が向上する。
【０００８】
上記の制御装置のためのコンピュータプログラム、当該コンピュータプログラムを記憶するコンピュータ可読記録媒体、及び、制御装置によって実行される方法も、新規で有用である。
【図面の簡単な説明】
【０００９】
通信システムの構成図である。
第１実施例のシーケンス図である。
ケースＡ１のシーケンス図である。
ケースＢ１及びケースＣ１のシーケンス図である。

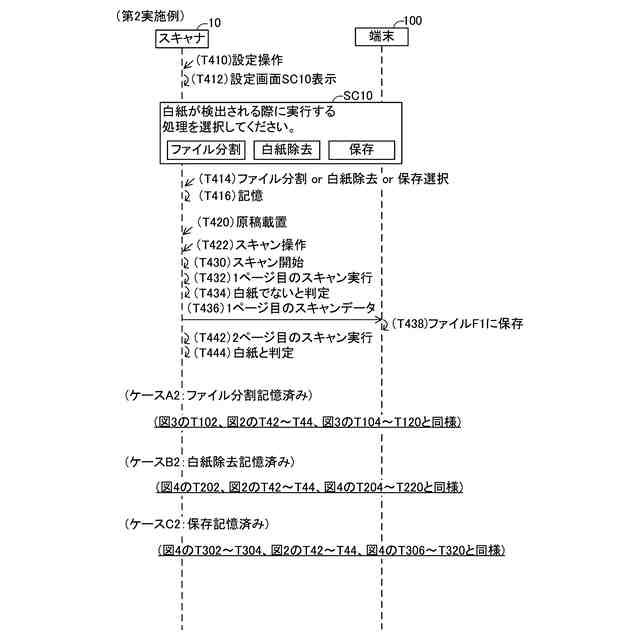

第２実施例のシーケンス図である。

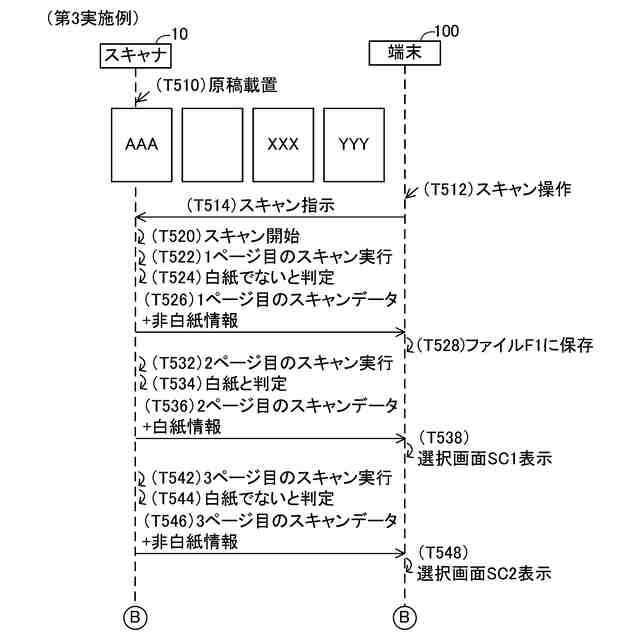

第３実施例のシーケンス図である。
ケースＡ３のシーケンス図である。
ケースＢ３及びケースＣ３のシーケンス図である。
【発明を実施するための形態】
【００１０】
（第１実施例）
（通信システム２の構成；図１）
図１に示されるように、通信システム２は、スキャナ１０と端末１００とを備える。スキャナ１０及び端末１００は、ＬＡＮ４に接続されている。スキャナ１０と端末１００とは、ＬＡＮ４を介して相互に通信可能である。ＬＡＮ４は、無線ＬＡＮであってもよいし、有線ＬＡＮであってもよい。
（【００１１】以降は省略されています）
