公開番号2025103020
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025064431,2024033637
出願日2025-04-09,2019-12-13
発明の名称医薬品受取システム
出願人グローリー株式会社
代理人個人,個人
主分類G16H 20/10 20180101AFI20250701BHJP(特定の用途分野に特に適合した情報通信技術)
要約【課題】購入希望者は、薬局の営業時間外でも第一類医薬品を都合の良い時間に購入することができる医薬品受取システムを提供する。
【解決手段】調剤薬の受け渡しに使用されるロッカー装置と、ロッカー装置を用いる調剤薬の受け渡しを管理する管理サーバと、これらを接続するLANとで構成され、LANがインターネットに接続されて、ユーザ端末と通信する医薬品受取システムであるロッカーシステムにおいて、管理サーバは、受け取り対象の医薬品に関する説明をユーザに対し行うため、ユーザが所持するユーザ端末と調剤薬局の薬剤師その他の店員が操作する端末とを通信により接続する通信部と、説明の完了を確認するための説明終了確認部と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
受け取り対象の医薬品に関する説明をユーザに対し行うため、ユーザが所持するユーザ端末と調剤薬局の薬剤師その他の店員が操作する端末とを通信により接続する接続部と、
前記説明の完了を確認するための説明完了確認部と、
を備える医薬品受取システム。
続きを表示（約 240 文字）【請求項２】
前記説明の完了の有無を記憶する記憶部をさらに備える、
請求項１記載の医薬品受取システム。
【請求項３】
前記説明の完了を示す情報が、調剤薬局の薬剤師その他の店員が操作する前記端末を通じて入力される、
ことを特徴とする請求項１又は２記載の医薬品受取システム。
【請求項４】
前記説明の完了を示す情報が、ユーザが所持する前記ユーザ端末を通じて入力される、
ことを特徴とする請求項１又は２記載の医薬品受取システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、医薬品受取システムに関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
特許文献１には、電子的な処方箋と電子商取引とを用いて薬を購入する場合に、その処方箋が対象とする患者と関係のない購入者に薬が販売されることを防ぐ目的で、ユーザを認証する認証情報と処方箋に含まれる患者の情報とが対応するか否かを確認し、確認の結果に従って、薬の販売処理の実行を制御する処方薬販売システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５８０１０１５号
【発明の概要】
【課題を解決するための手段】
【０００４】
請求項１に記載の発明は、受け取り対象の医薬品に関する説明をユーザに対し行うため、ユーザが所持するユーザ端末と調剤薬局の薬剤師その他の店員が操作する端末とを通信により接続する接続部と、前記説明の完了を確認するための説明完了確認部と、を備える医薬品受取システムである。
請求項２に記載の発明は、前記説明の完了の有無を記憶する記憶部をさらに備える、請求項１記載の医薬品受取システムである。
請求項３に記載の発明は、前記説明の完了を示す情報が、調剤薬局の薬剤師その他の店員が操作する前記端末を通じて入力される、ことを特徴とする請求項１又は２記載の医薬品受取システムである。
請求項４に記載の発明は、前記説明の完了を示す情報が、ユーザが所持する前記ユーザ端末を通じて入力される、ことを特徴とする請求項１又は２記載の医薬品受取システムである。
【図面の簡単な説明】
【０００５】
実施の形態１で使用する処方薬受取システムの概略構成を例示する図である。
ロッカー装置の外観構成の一例を示す図である。

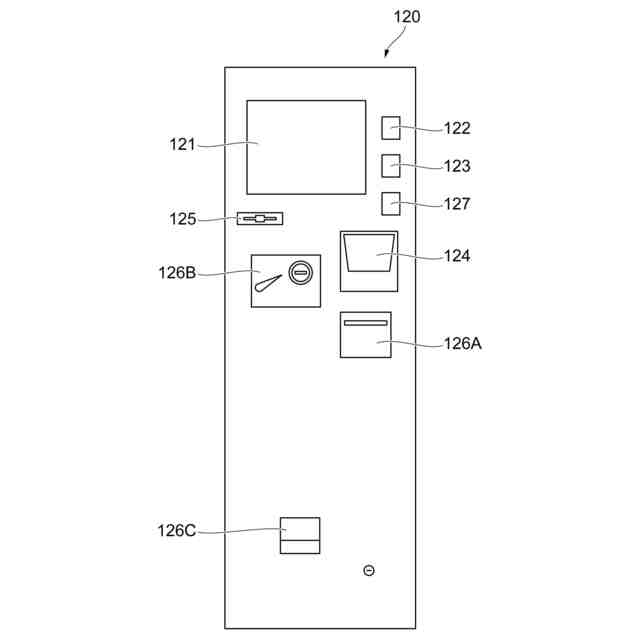

集中管理ユニットの外観構成の一例を示す図である。

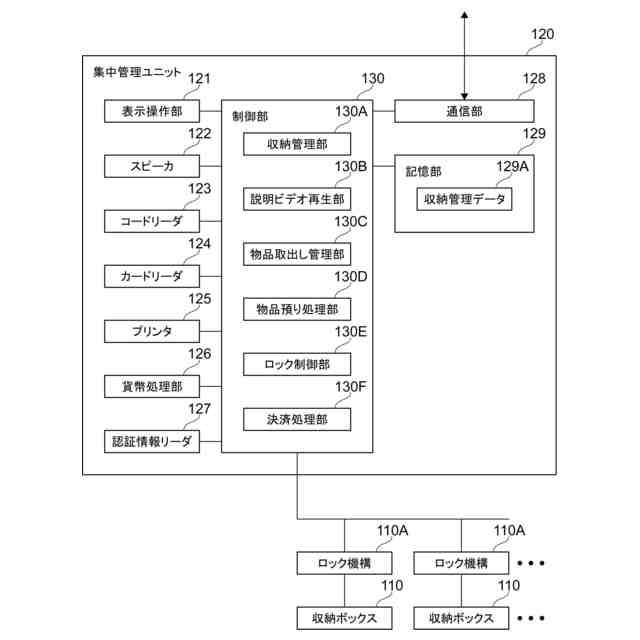

集中管理ユニットの機能上の構成の一例を説明する図である。

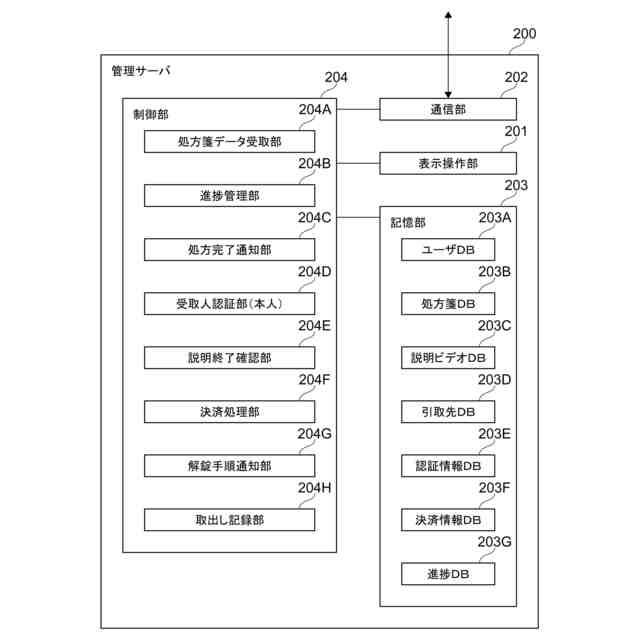

調剤薬局等に設置される管理サーバの機能上の構成の一例を説明する図である。

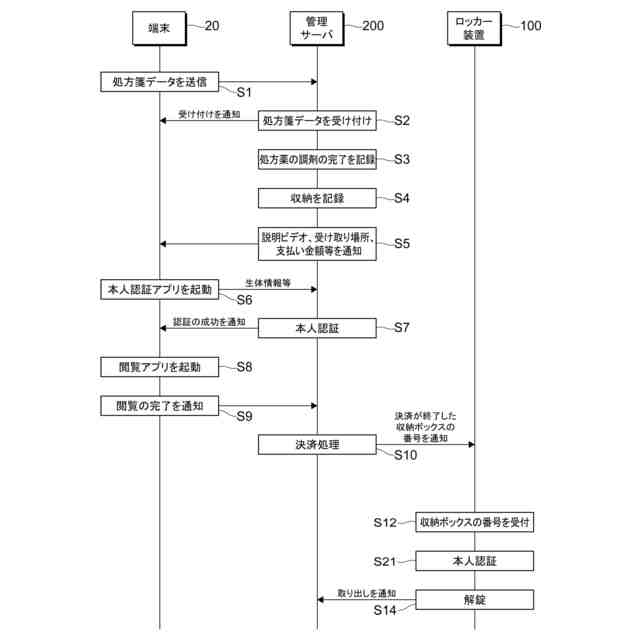

処方薬の受取サービスを利用するユーザ本人が調剤薬局の営業時間外にロッカー装置から処方薬を取り出す場合における処理の流れの一例を説明する図である。

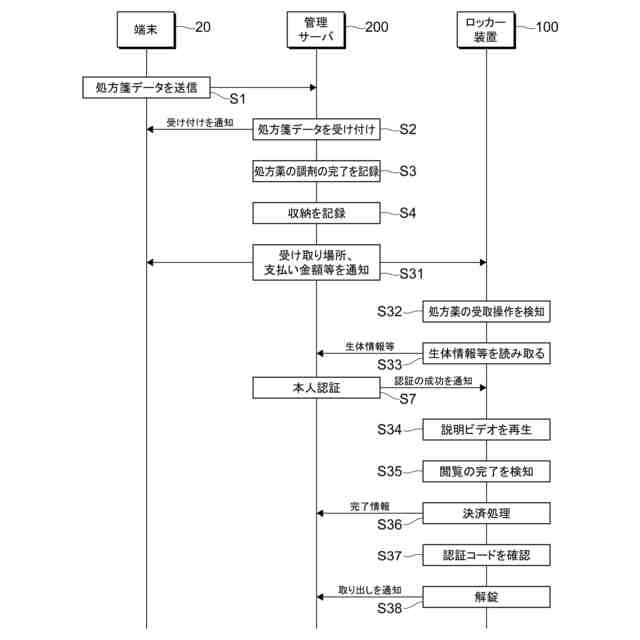

処方薬の受取サービスを利用するユーザ本人が調剤薬局の営業時間外にロッカー装置から処方薬を取り出す場合における処理の流れの他の一例を説明する図である。
処方薬の受取サービスを利用するユーザ本人が調剤薬局の営業時間外にロッカー装置から処方薬を取り出す場合における処理の流れの他の一例を説明する図である。

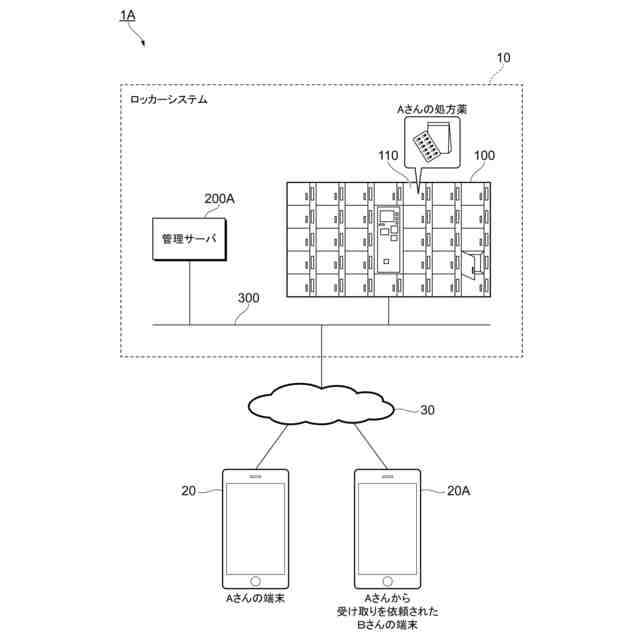

実施の形態２で使用する処方薬受取システムの概略構成を例示する図である。
調剤薬局等に設置される管理サーバの機能上の構成の一例を説明する図である。
ユーザ本人から処方薬の受け取りを依頼された第三者が調剤薬局の営業時間外にロッカー装置から処方薬を取り出す場合における処理の流れの一例を説明する図である。
実施の形態３で使用する医薬品販売システムの概略構成を例示する図である。
購入情報入力端末の外観構成の一例を説明する図である。
購入情報入力端末の機能上の構成の一例を説明する図である。
第一類医薬品の受け取り時に必要になるチケットの一例を示す図である。
薬局の営業時間外に購入した第一類医薬品をロッカー装置から取り出す場合における処理の流れの一例を説明する図である。
営業時間外に券売機の表示操作部に表示される画面の変遷を説明する図である。
【発明を実施するための形態】
【０００６】
以下、添付図面を参照して、実施の形態について詳細に説明する。
＜実施の形態１＞
＜システム構成＞

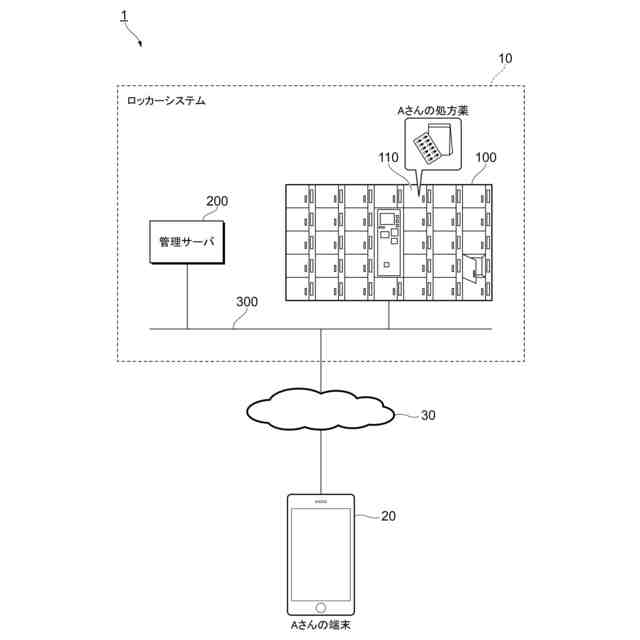

図１は、実施の形態１で使用する処方薬受取システム１の概略構成を例示する図である。
図１に示す処方薬受取システム１は、調剤薬局が運用するロッカーシステム１０と、調剤薬局の営業時間外における処方薬の受取サービス（以下「処方薬の受取サービス」ともいう）を利用するユーザが使用する端末２０と、これらの間の通信を実現するインターネット３０とで構成されている。
本実施の形態における処方薬は、処方箋に基づいて薬剤師が調剤する薬をいう。また、本実施の形態におけるロッカーシステム１０は、物品受取システムの一例である。また、端末２０は、ユーザ端末の一例である。
なお、端末２０を含む処方薬受け取りシステム１が、物品受取システムの一例として用いられる場合もある。
【０００７】
本実施の形態の場合、ロッカーシステム１０は、調剤薬の受け渡しに使用されるロッカー装置１００と、ロッカー装置１００を用いる調剤薬の受け渡しを管理する管理サーバ２００と、これらを接続するＬＡＮ（＝Local Area Network）３００とで構成されている。なお、ＬＡＮ３００は、不図示のルータ等を通じてインターネット３０に接続されている。
図１の場合、端末２０は、Ａさんの端末である。このため、ロッカー装置１００を構成する収納ボックス１１０の１つには、Ａさんの処方薬が保管されている。ここでの処方薬は、受け渡しの対象である物品の一例である。
もっとも、収納ボックス１１０に保管する物品は、処方薬に限らない。換言すると、ロッカー装置１００は、処方薬以外の物品の受け渡しに用いることも可能である。
【０００８】
図１に示す処方薬受け渡しシステム１には、ユーザの端末２０を１台だけ描いているが、これは説明上の都合によるものであり、現実には複数台の端末２０が接続される。
また、図１では、端末２０としてスマートフォンを想定しているが、端末２０はスマートフォンに限定されない。例えば端末２０は、携帯電話機、タブレット端末、ウェアラブル端末等の携帯型の端末でもよいし、デスクトップパソコン等の据え置き型の端末でもよい。
例えばスマートフォンは、液晶ディスプレイ等のディスプレイとタッチセンサとで構成されるタッチパネル、撮像カメラ、指紋センサ、ＧＰＳセンサ、ＣＰＵ、半導体メモリ、電池等を有している。本実施の形態の場合、撮像カメラは、認証時にユーザの顔画像の取得に用いることが可能である。また、指紋センサは、認証時にユーザの指紋の取得に用いることが可能である。すなわち、撮像カメラや指紋センサは、取得手段の一例として用いられる。また、タッチパネルは表示手段の一例である。
【０００９】
本実施の形態におけるロッカーシステム１０は、調剤薬局や調剤薬局に隣接するドラッグストア（以下「調剤薬局等」という）の敷地内に設置される。
もっとも、ロッカー装置１００と管理サーバ２００は同じ敷地内に存在する必要はない。ロッカー装置１００は、例えば駅の構内、コンビニエンスストアの店内や店頭、深夜まで営業する商業施設の店内や店頭に設置されていてもよい。
ロッカー装置１００と管理サーバ２００が異なる敷地に存在する場合、ロッカー装置１００と管理サーバ２００は、例えばインターネット３０を介して接続される。なお、ロッカー装置１００と管理サーバ２００がインターネット３０を介して接続される場合、ロッカー装置１００と管理サーバ２００の間の通信には暗号化通信が用いられる。例えばhttps（＝hypertext transfer protocol secure）通信が用いられる。
【００１０】
＜ロッカー装置の構成＞

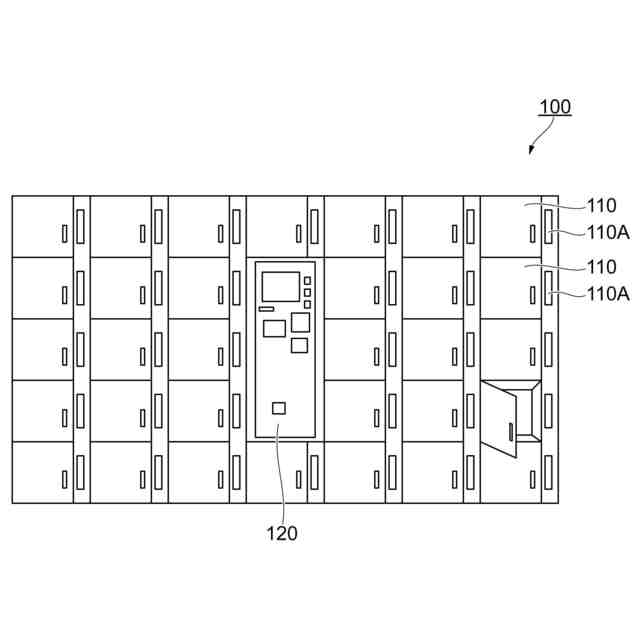

図２は、ロッカー装置１００の外観構成の一例を示す図である。図２に示すロッカー装置１００は、３２個の収納ボックス１１０と、収納ボックス１１０の施錠と解錠を管理する集中管理ユニット１２０とで構成されている。収納ボックス１１０は、収容スペースの一例である。
個々の収納ボックス１１０は、個室に区分けされた空間であり、処方薬その他の物品の収納に用いられる。なお、個々の収納ボックス１１０には、ロック機構１１０Ａが設けられている。ロック機構１１０Ａの動きは、集中管理ユニット１２０により管理される。
図２に示すロッカー装置１００の場合、収納ボックス１１０の容積はいずれも同じである。もっとも、ロッカー装置１００は、容積が異なる収納ボックス１１０を組み合わせてもよい。
（【００１１】以降は省略されています）
