公開番号2025098257
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2025060793,2021069718
出願日2025-04-01,2021-04-16
発明の名称賞品管理システム、賞品収納庫、及び、賞品収納庫における賞品管理方法
出願人グローリー株式会社
代理人弁理士法人あい特許事務所
主分類A63F 7/02 20060101AFI20250624BHJP(スポーツ;ゲーム;娯楽)
要約【課題】賞品の管理に関する負担軽減を図れる賞品管理システム、賞品収納庫、及び、賞品収納庫における賞品管理方法を提供する。
【解決手段】賞品管理システム100に含まれる賞品収納庫1は、賞品Pの収納エリア2Cを有し、出入口2Aを介して賞品Pが収納エリア2Cに収納されて出入口2Aを介して賞品Pが収納エリア2Cから取り出される。賞品管理システム100は、収納エリア2Cを撮像する撮像部19と、複数のタイミングにおける撮像部19の撮像結果に基づいて、収納エリア2Cからの賞品Pの取り出しを判定する判定手段と、判定手段の判定結果に基づいて収納エリア2Cにおける賞品Pの在庫を管理する管理部とを含む。

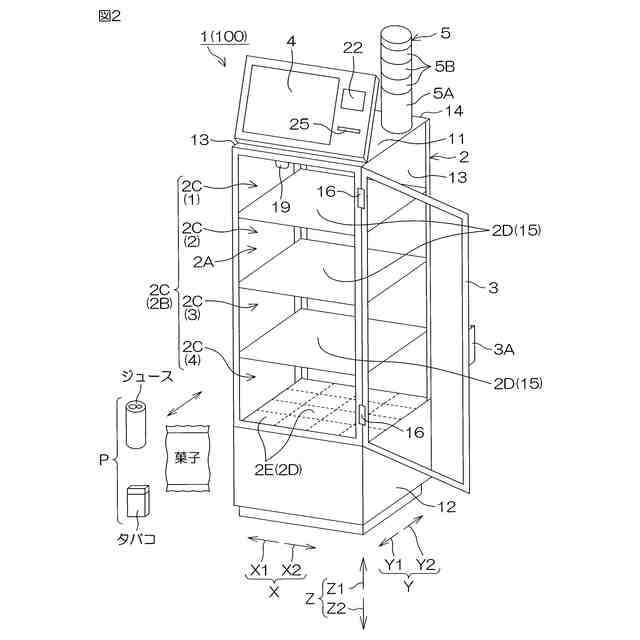

【選択図】図2
特許請求の範囲【請求項１】
賞品の収納エリアを有する賞品収納庫と、
前記収納エリアを撮像する撮像部と、
複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアからの賞品の取り出しを判定する判定手段と、
前記判定手段の判定結果に基づいて前記収納エリアにおける賞品の在庫を管理する管理部とを含む、賞品管理システム。
続きを表示（約 770 文字）【請求項２】
前記判定手段は、複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアから取り出された賞品の個数を特定する、請求項１に記載の賞品管理システム。
【請求項３】
前記判定手段は、複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアから取り出された賞品の種類および個数を特定する、請求項１に記載の賞品管理システム。
【請求項４】
前記撮像部は、前記賞品収納庫における前記収納エリアの全てを収めるように設定されている、請求項１～３のいずれか一項に記載の賞品管理システム。
【請求項５】
前記賞品収納庫が、複数の前記収納エリアを含み、
前記撮像部は、前記賞品収納庫における全ての前記収納エリアを収めるように設定されている、請求項４に記載の賞品管理システム。
【請求項６】
賞品の収納エリアを有する賞品収納庫であって、
前記収納エリアを撮像する撮像部と、
複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアからの賞品の取り出しを判定する判定手段と、
前記判定手段の判定結果に基づいて前記収納エリアにおける賞品の在庫を管理する管理部と含む、賞品収納庫。
【請求項７】
賞品の収納エリアを有する賞品収納庫における賞品管理方法であって、
前記収納エリアを撮像する撮像ステップと、
前記収納エリアを複数のタイミングで撮像した撮像結果に基づいて、前記収納エリアからの賞品の取り出しを判定する判定ステップと、
前記判定ステップにおける判定結果に基づいて前記収納エリアにおける賞品の在庫を管理する管理ステップとを含む、賞品収納庫における賞品管理方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、賞品管理システムと、賞品収納庫と、賞品収納庫における賞品管理方法とに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
下記特許文献１に開示された遊技媒体処理システムは、遊技店内の賞品交換カウンターに併設されてパチンコ玉等の遊技媒体と賞品との交換処理を行う賞品管理装置と、特殊賞品を払い出す賞品払出装置とを含む。特殊賞品以外の一般賞品は、専用の賞品棚に保管されていて、遊技店の店員によって取り出されて遊技客に受け渡される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５７５７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般賞品のように人の手によって賞品棚から取り出される賞品の場合、現状では、店員が賞品棚における賞品の在庫を定期的に確認する必要があるし、賞品の出し入れの度に店員が在庫を更新する必要があるし、店員が遊技客への賞品の受け渡しの際に立ち会う必要があるので、賞品の管理のための店員の負担が大きい。
【０００５】
この発明は、かかる背景のもとにおいてなされたものであり、賞品の管理に関する負担軽減を図れる賞品管理システム、賞品収納庫、及び、賞品収納庫における賞品管理方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態は、賞品の収納エリアを有する賞品収納庫と、前記収納エリアを撮像する撮像部と、複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアからの賞品の取り出しを判定する判定手段と、前記判定手段の判定結果に基づいて前記収納エリアにおける賞品の在庫を管理する管理部と含む、賞品管理システムを提供する。
【０００７】
また、本発明の一実施形態では、前記判定手段は、複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアから取り出された賞品の個数を特定する。
【０００８】
また、本発明の一実施形態では、前記判定手段は、複数のタイミングにおける前記撮像部の撮像結果に基づいて、前記収納エリアから取り出された賞品の種類および個数を特定する。
【０００９】
また、本発明の一実施形態では、前記撮像部は、前記賞品収納庫における前記収納エリアの全てを収めるように設定されている。
【００１０】
また、本発明の一実施形態では、前記賞品収納庫が、複数の前記収納エリアを含む。そして、前記撮像部は、前記賞品収納庫における全ての前記収納エリアを収めるように設定されている。
（【００１１】以降は省略されています）
