公開番号2025089911
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204884
出願日2023-12-04
発明の名称水分除去装置及び水分除去方法
出願人太平電業株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類B01D 1/00 20060101AFI20250609BHJP(物理的または化学的方法または装置一般)
要約【課題】水分を含む液体の水分を効率よく除去することができる水分除去装置等を提供する。
【解決手段】容器に入った水分を含む液体に対してマイクロ波を照射するとともに、容器に入った前記液体の表面と、マイクロ波を出射する出射部との距離を所定距離に保持する。

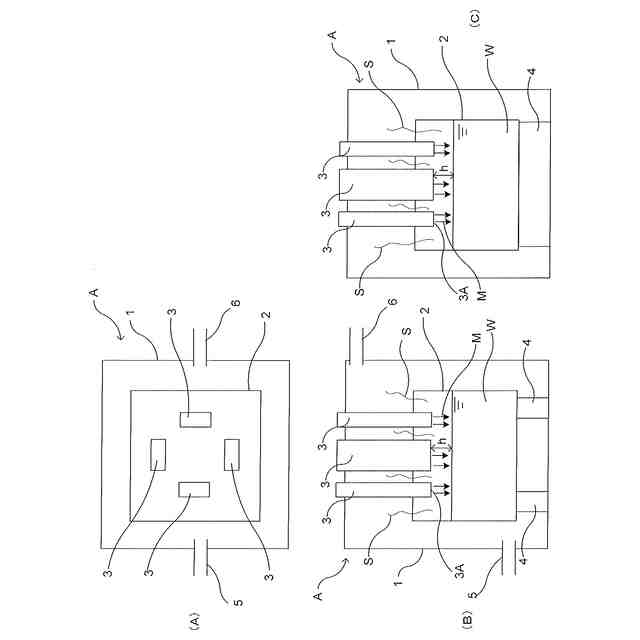

【選択図】図2
特許請求の範囲【請求項１】
容器に入った水分を含む液体に対してマイクロ波を照射する照射手段と、
前記容器に入った前記液体の表面と、前記照射手段における前記マイクロ波を出射する出射部との距離を所定距離に保持する距離保持手段と、
を備えることを特徴とする水分除去装置。
続きを表示（約 980 文字）【請求項２】
請求項１に記載の水分除去装置であって、
前記容器を収納する収納庫と、
前記収納庫内の水蒸気を前記収納庫から排出する排出手段と、
を備えることを特徴とする水分除去装置。
【請求項３】
請求項１又は２に記載の水分除去装置であって、

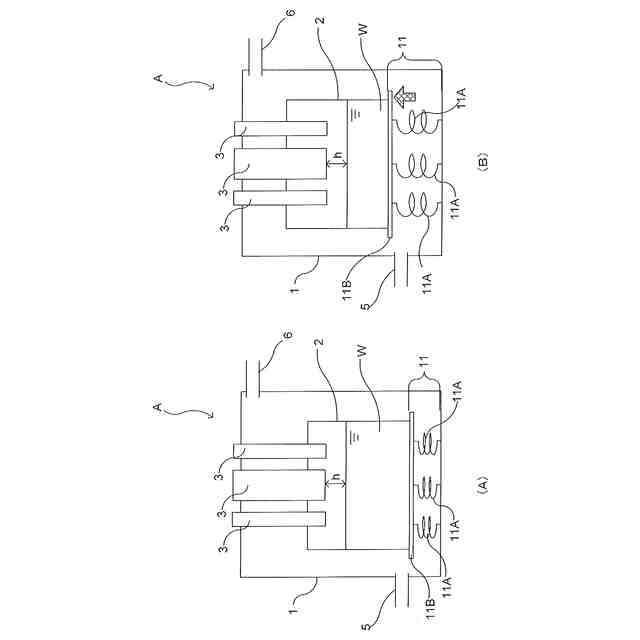

前記距離保持手段は前記容器を支持するバネであることを特徴とする水分除去装置。
【請求項４】
請求項１又は２に記載の水分除去装置であって、

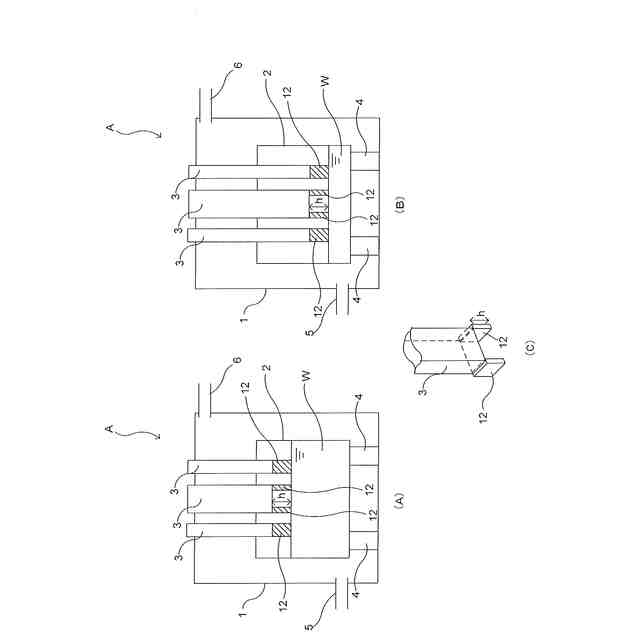

前記距離保持手段は、前記出射部に設けられ前記液体に浮くフロートであり、
前記フロートは、前記液体に浮いた際に前記液体の表面と前記出射部との距離を前記所定距離とする大きさであることを特徴とする水分除去装置。
【請求項５】
請求項１又は２に記載の水分除去装置であって、

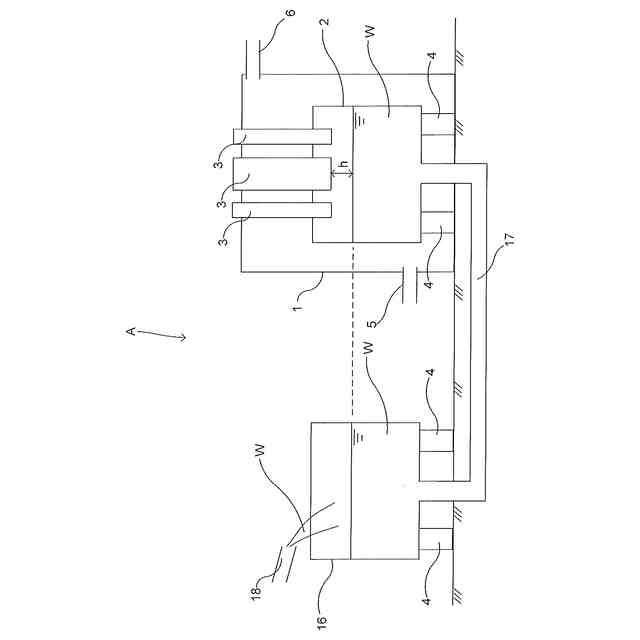

前記容器は別の第２の容器とともに連通管を形成し、
前記距離保持手段は、前記液体の蒸発により減少した前記容器内の前記液体の量に応じて、前記第２の容器に前記液体を供給することを特徴とする水分除去装置。
【請求項６】
請求項１又は２に記載の水分除去装置であって、
前記距離保持手段はジャッキであり、
前記ジャッキは、前記液体の蒸発により減少した前記容器内の前記液体の量に応じて、前記容器を持ち上げることを特徴とする水分除去装置。
【請求項７】
請求項２に記載の水分除去装置であって、
固体を加熱して解凍させることにより前記液体とする加熱手段を備え、
前記加熱手段は、前記排出手段により排出された水蒸気の熱を用いて加熱することを特徴とする水分除去装置。
【請求項８】
請求項１又は２に記載の水分除去装置であって、
前記照射手段が前記マイクロ波を照射する前の前記液体を加熱する予備加熱手段を更に備えることを特徴とする水分除去装置。
【請求項９】
容器に入った水分を含む液体に対してマイクロ波を照射する照射工程と、
前記容器に入った前記液体の表面と、前記照射工程において前記マイクロ波を出射する出射部との距離を所定距離に保持する距離保持工程と、
を含むことを特徴とする水分除去方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、水分を含む液体の水分を除去する水分除去装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
一部の原子炉においては異常時に原子炉格納容器に充満する高温水蒸気を凝縮するため、複数のブロックアイスが収納されたアイスコンデンサが設置されている。ブロックアイスは、特許文献１に開示されているように、例えば、本体が中性子の吸収を促進するため硼砂（Ｎａ
２
Ｂ
４
Ｏ
７
・１０Ｈ
２
Ｏ）を含有する氷にて構成され、その外周にブロックアイス本体の昇華を阻止あるいは抑制するための水溶性高分子ポリビニルアルコール（ＰＶＡ）が貼着されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３８７６２４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アイスコンデンサが設置されている原子炉を廃止する場合には、ＰＶＡが貼着されたブロックアイスを解凍してできた液体の水分を除去して、残ったＰＶＡと硼砂を適切に廃棄する必要がある。
【０００５】
そこで、この発明の目的は、水分を含む液体の水分を効率よく除去することができる水分除去装置等を提供することにある。
【課題を解決するための手段】
【０００６】
この発明は、上記目的を達成するためになされたものであって、下記を特徴とするものである。
【０００７】
請求項１に記載の発明は、容器に入った水分を含む液体に対してマイクロ波を照射する照射手段と、前記容器に入った前記液体の表面と、前記照射手段における前記マイクロ波を出射する出射部との距離を所定距離に保持する距離保持手段と、を備えることを特徴とする。
【０００８】
請求項２に記載の発明は、請求項１に記載の水分除去装置であって、前記容器を収納する収納庫と、前記収納庫内の水蒸気を前記収納庫から排出する排出手段と、を備えることを特徴とする。
【０００９】
請求項３に記載の発明は、請求項１又は２に記載の水分除去装置であって、前記距離保持手段は前記容器を支持するバネであることを特徴とする。
【００１０】
請求項４に記載の発明は、請求項１又は２に記載の水分除去装置であって、前記距離保持手段は、前記出射部に設けられ前記液体に浮くフロートであり、前記フロートは、前記液体に浮いた際に前記液体の表面と前記出射部との距離を前記所定距離とする大きさであることを特徴とする。
（【００１１】以降は省略されています）
