公開番号2025131969
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029249
出願日2024-02-29
発明の名称水中懸濁物質付着素材
出願人日本ソリッド株式会社
代理人
主分類B01D 21/00 20060101AFI20250903BHJP(物理的または化学的方法または装置一般)
要約【課題】
沈殿池等の汚濁水を長期間連続運転を可能とする器具を提供することを目的とする。
【解決手段】
芯体から少なくとも一方向に、比重1以下のループ状紐状体を水平方向に設け水中懸濁物質付着素材。
【選択図】図1

特許請求の範囲【請求項１】
芯体の長手方向に芯体から少なくとも一方方向に、比重１以下のループ状紐状体を水平方向に設けたことを特徴とする、水中懸濁物質付着素材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、下水、浚渫工事等により発生する汚濁水の清澄化処理に用いる水中懸濁物質付着素材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来汚濁水の処理に用いられる器具としては、膜状体、水流傾斜板等の種々のものが使用されている。しかしながら、これらの器具を長期間使用していると、汚濁物質等が付着したり、器具が閉塞する等の欠点があった。
これらの問題点を解決する方法のひとつとして、汚濁水に凝集剤を添加した後、フロック形成池、必要により濃縮槽、沈殿池およびろ過池で順次処理する方法において、前記沈殿池とろ過池の間に混和池を設け、該混和池に、紐状物、綿塊状物およびネット状物の少なくとも一種で構成されたスライム形成体を水流に対して対向・斜向・平行にするように設け、さらにこれらをジグザグに展張し、さらに該混和池に凝集剤を添加して処理してなる汚濁水の処理方法が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１―０５３６０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、汚濁水の処理を凝集剤等の薬剤を併用しなくとも長期間連続的に実施でき、メンテナンスを行う必要のない器具について種々研究を重ねた結果本発明を完成するに至った。
【課題を解決するための手段】
【０００５】
すなわち、本発明は、芯体の長手方向に芯体から少なくとも一方向に、比重１以下のループ状紐状体を水平方向に設けた水中懸濁物質付着素材である。
【発明の効果】
【０００６】
本発明の水中懸濁物質付着素材は、長期間の使用によっても紐状体に懸濁物質を良く付着させることができ、かつ懸濁物質が、長い紐状（みみず状）に付着するため、ある程度成長することによって自重で剥離し、水底に落下し、さらに新たに付着することから、メンテナンスを行うことなく、長期間に亘り連続運転することができる。
【図面の簡単な説明】
【０００７】

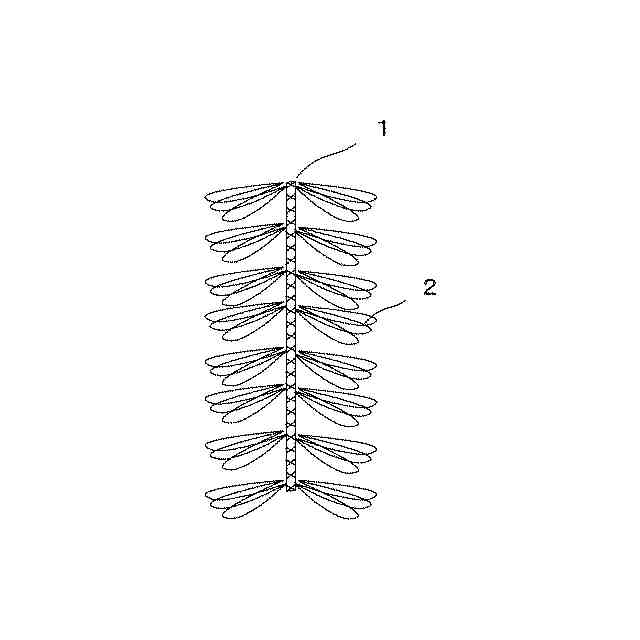

本発明の水中懸濁物質付着素材の側面図。

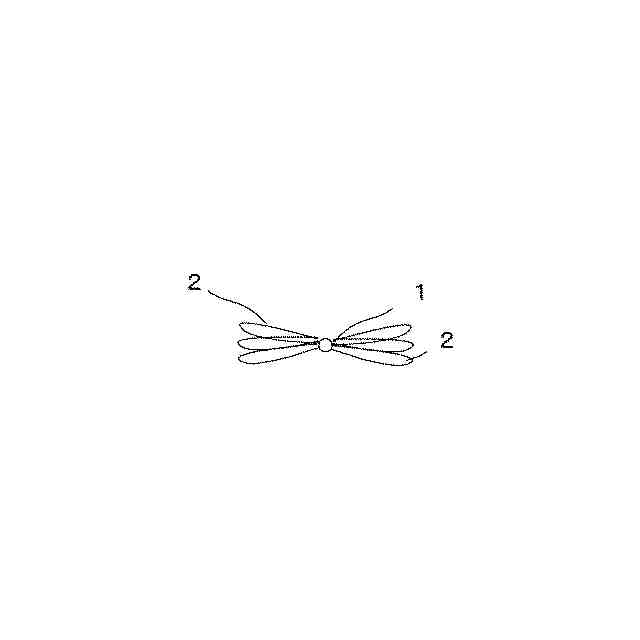

図１の水中懸濁物質付着素材の平面図。

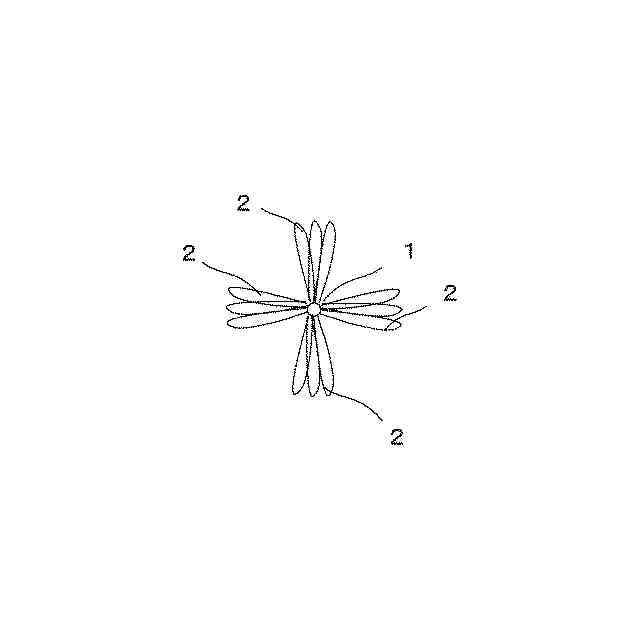

芯体１に四方向に比重１以下の紐状物を設けた水中懸濁物質付着素材の平面図。

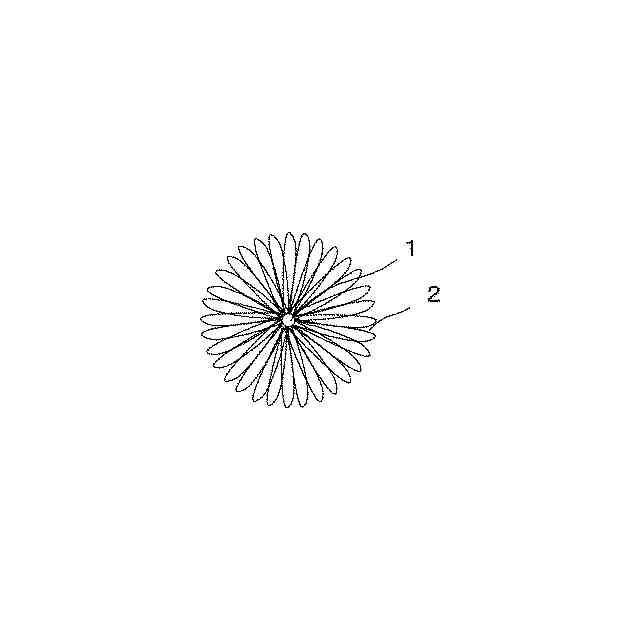

芯体１に全方向に比重１以下の紐状物を設けた水中懸濁物質付着素材の平面図。

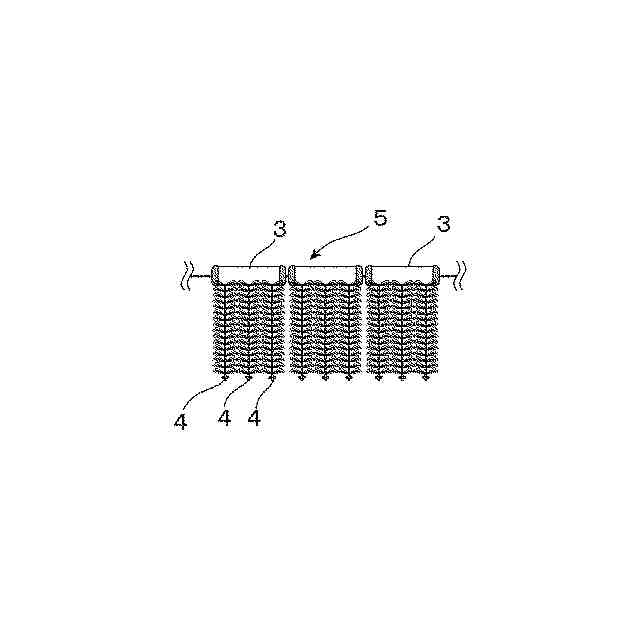

フロートに水中懸濁物質付着素材を吊下した状態を示す側面図。
【発明を実施するための形態】
【０００８】
本発明の水中懸濁物質付着素材の形態自体は、例えば特許文献１に記載されているようにそれ自体は公知である。本発明の最大の特徴は、ループ状紐状物２が水に浮く物質、換言すれば比重１以下の性質を有することである。かかる性質を有することによって凝集剤等を併用しなくとも長期間に亘りメンテナンスを行うことなく連続運転が可能となる。また他の態様としてループ状紐状物２に代えて直線状あるいは波形状の紐状物も使用することができる。
本発明の水中懸濁物質付着素材の原材料としては、例えばポリエチレン、ポリプロピレン等の合成樹脂が好適に用いられる。
【０００９】
図１は芯体１から比重１以下のループ状紐状体２を左右に水平方向に設けた水中懸濁物質付着素材の側面図を示す。図２は、図１の水中懸濁物質付着素材の平面図である。図３は芯体１から四方向にループ状紐状体２を設けたときの水中懸濁物質付着素材の平面図である。図４は芯体１から全方向にループ状紐状物２を設けたときの水中懸濁物質付着素材の平面図である。図５はフロート３に水中懸濁物質付着素材を吊下した状態を示す側面図である。
【００１０】
比重１以下のループ状紐状物２を芯体１に設ける場合芯体１に縦方向に一直線状に設けても、また芯体１に渦巻状にして設けてもよい。
（【００１１】以降は省略されています）
