公開番号2025131970
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029250
出願日2024-02-29
発明の名称ダム湖の取水方法
出願人日本ソリッド株式会社
代理人
主分類C02F 1/00 20230101AFI20250903BHJP(水,廃水,下水または汚泥の処理)
要約【課題】
ダム湖の放流水の清澄化するダム湖の取水方法を提供することにある。
【解決手段】
ダムの選択取水口の側面側の少なくとも一方に、前記選択取水口の上流方向に向けて隔壁を設け、該隔壁と、他方の隔壁あるいはダム壁との間に、膜状汚濁防止体によって前記選択取水口を囲繞するように展張し、該膜状汚濁防止体により囲繞された選択取水口から取水するダム湖の取水方法。
【選択図】図5
特許請求の範囲【請求項１】
ダムの選択取水口の側面側の少なくとも一方に、前記選択取水口の上流方向に向けて隔壁を設け、該隔壁と、他方の隔壁あるいはダム壁との間に、膜状汚濁防止体によって前記選択取水口を囲繞するように展張し、該膜状汚濁防止体により囲繞された選択取水口から取水することを特徴とするダム湖の取水方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ダム湖の選択取水口からの取水方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来ダム湖は、下流の河川で利用するための水が足りなくなったときや電気を発電するために設けられている。一般的にダム湖では水面近くに温かい水が、底の方に冷たい水がたまっている。また大雨などで一時的に濁った水がダムの水面近くに流れこむこともある。このように深さによって水温や濁りかたの違う水を、下流の環境や目的によって適切に取る方法として選択取水が行われている。
すなわち、ダム湖は水温の変化や濁りによる、下流河川の自然生態系へ影響をできるだけ与えないように、ダム湖の取水位置を調節し、きれいで適温の水を下流に流すことのできる選択取水設置が設けられている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、ダム湖の取水で問題になるのが、取水時におけるダム湖水の濁りであった。特に短時間に多量に取水する場合に濁りの問題が生起していた。
本発明者は、これらの問題を解決するために種々研究を重ねた結果本発明を完成するに至った。
【課題を解決するための手段】
【０００４】
すなわち、本発明はダムの選択取水口の側面側の少なくとも一方に、前記選択取水口の上流方向に向けて隔壁を設け、該隔壁と、他方の隔壁あるいはダム壁との間に、膜状汚濁防止体によって前記選択取水口を囲繞するように展張し、該膜状汚濁防止体により囲繞された選択取水口から取水する、ダム湖の取水方法である。
【発明の効果】
【０００５】
本発明方法によれば、特に１０トン／1秒という多量のダム湖水を取水する場合においても濁りによる下流河川の自然生態系に影響を及ぼすことがない。
【図面の簡単な説明】
【０００６】
ダム湖の選択取水口部近傍の一部拡大した平面図。
他の態様のダム湖の選択取水口部近傍の一部拡大した平面図。
他の態様のダム湖の選択取水口部近傍の一部拡大した平面図。
他の態様のダム湖の選択取水口部近傍の一部拡大した平面図。
他の態様のダム湖の選択取水口部近傍の一部拡大した平面図。
【発明を実施するための形態】
【０００７】
図１は、ダム湖の選択取水口部近傍の一部拡大した平面図であり、１は、選択取水口部、２は、出水時放流口部であり、３は、ダム湖壁である。
本発明は、ダムの選択取水口部１の側壁側に、該選択取水口部１の上流方向に向けて隔壁３を設ける。また他の態様として図２に示すように隔壁３と同様に選択取水口部１の他の一方に隔壁４を設けることができる。隔壁３と隔壁４とは図２に示すように上流方向に異なる長さでも、また同じ長さでもよい（図示せず）。
また隔壁３,４は、コンクリート製、鉄製いずれの材料でも好適に設けることができる。さらに隔壁３,４は水底から立ち上げることが好ましい。
【０００８】

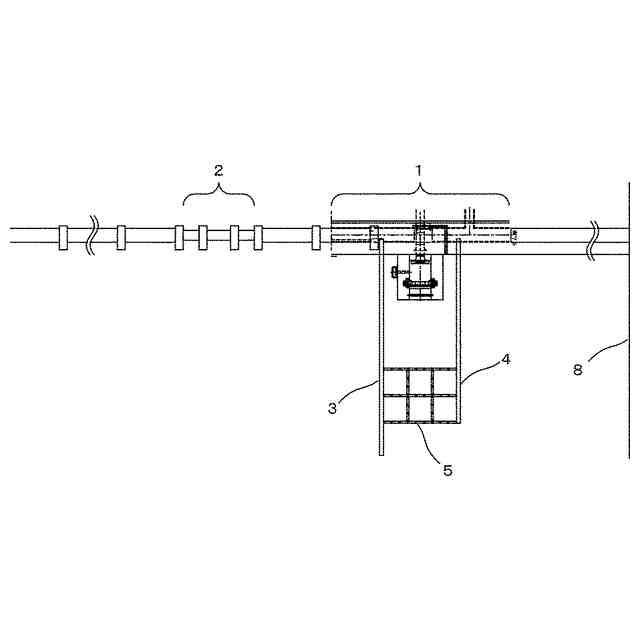

次に本発明は図３に示すように、隔壁３と隔壁４の間に膜状汚濁防止体５を例えば碁盤目状に多重展張する。
本発明に使用する膜状汚濁防止体５は、図４に示すように、シート状、網目状等の膜体６をロープ挿通口を有するフロート７に懸垂させたものが用いられる。
【０００９】

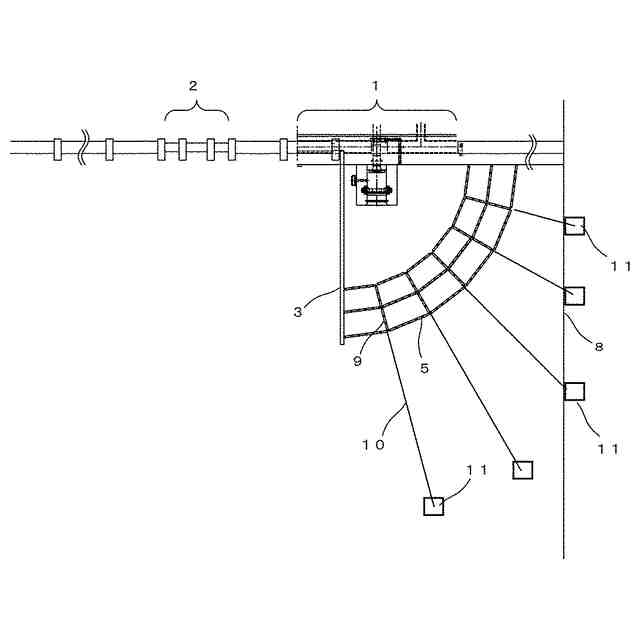

また他の態様として、図５に示すように隔壁３とダム壁８との間に膜状汚濁防止体５によって扇状に多重展張する。膜状汚濁防止体５を多重展張するときに展張した形態を保持するために、区画するように展張することが好ましい。また縦よりフロート９からロープ１０等によりアンカー１１に固定することによって流量が多くなっても多重展張の形態を保持することができる。
【符号の説明】
【００１０】
３・・・隔壁
５・・・膜状汚濁防止体
８・・・ダム壁
